Sida 1/16
ARTIKEL-NR. / ITEM NUMBER: 99207I
BEDIENUNGSANLEITUNG
USER MANUAL

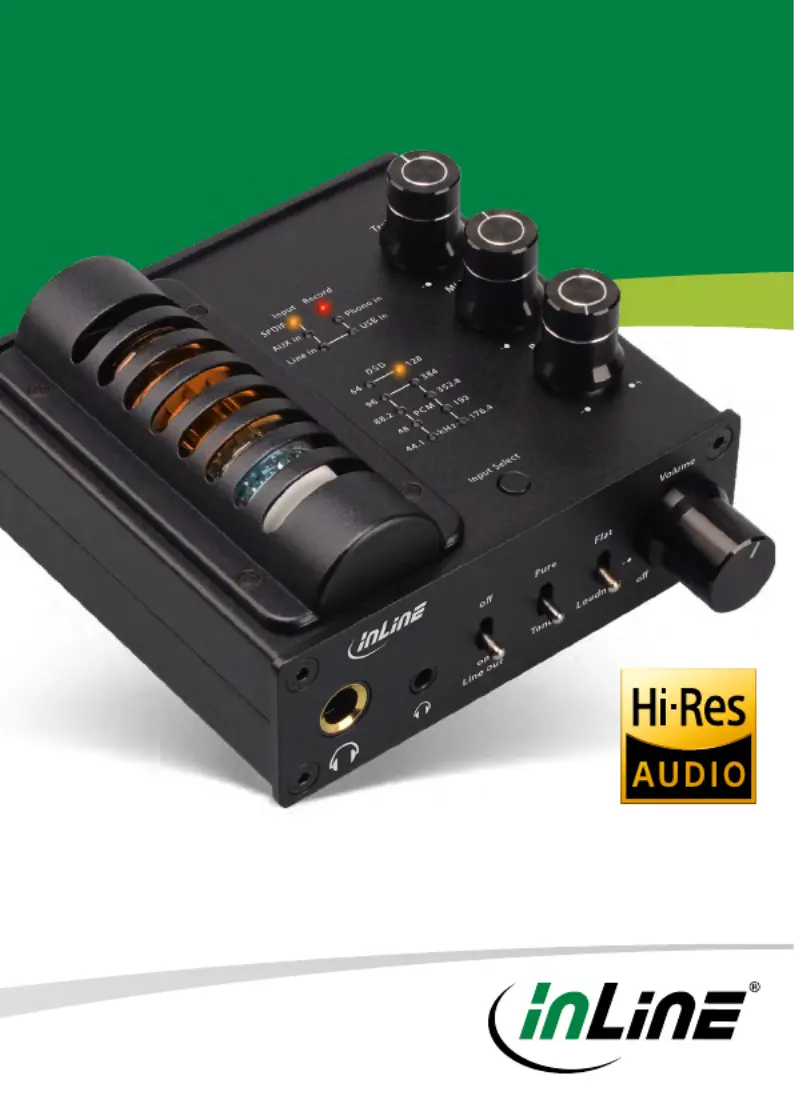

AMPUSB-EQ
2
1. ALLGEMEINES
GÜLTIGKEIT:
Diese Betriebsanleitung gilt für folgende Produkte:
99207I InLine® AmpUSB-EQ, Hi-Res AUDIO HiFi DSD
Kopfhörer-Röhrenverstärker + Equalizer, USB DAC
HERSTELLER:
INTOS ELECTRONIC AG
Siemensstraße 11
D-35394 Gießen
DATUM:
August 2018
2. LIEFERUMFANG
• 1x InLine® AmpUSB-EQ USB DAC
• 1x USB Anschlusskabel
• 1x Netzteil 24V / 2A
• 1x CD mit Treiber und Software mit JRiver Media
Center Lizenzkey
• 1x Bedienungsanleitung
Prüfen Sie den Lieferumfang auf Vollständigkeit. Sollten
einzelne Bestandteile fehlen, kontaktieren Sie bitte Ihren
Fachhändler.
3. ERKLÄRUNG VON WARN-
SYMBOLEN UND HINWEISEN
INHALT
1. Allgemeines ..............................................................................................................................................................2
2. 2
Lieferumfang .............................................................................................................................................................
3. 2Erklärung von Warnsymbolen und Hinweisen ........................................................................................................
4. Technische Eigenschaften ....................................................................................................................................... 3
5. Einführung .................................................................................................................................................................3
6. Merkmale und Spezifikationen ................................................................................................................................3
7. Bestimmungsgemäße Verwendung ....................................................................................................................3- 4
8. Nicht bestimmungsgemäße Verwendung ...............................................................................................................4
9. 4
Produktübersicht ......................................................................................................................................................
10. Treiberinstallation .....................................................................................................................................................5
11. Softwareinstallation JRiver Media Center ...........................................................................................................5-7
12. Wartung und Reinigung ...........................................................................................................................................7
13. Zubehör ..................................................................................................................................................................... 7
14. Entsorgung ...............................................................................................................................................................8
15. Disclaimer ................................................................................................................................................................. 8
HINWEIS!
Dieses Symbol kennzeichnet Informa-
tionen, die zum besseren Verständnis
beitragen.
GEFAHR!
Dieses Symbol weist darauf hin, dass
grundlegende Gefahren für die Gesund -
heit von Personen bestehen.
info@inline-info.com 3
4. TECHNISCHE EIGENSCHAFTEN
• Computeranschluss: Micro-USB
• Audioanschlüsse: Klinke 3.5mm, Cinch und Toslink
(siehe Punkt 9. Produktübersicht)
• Farbe: Schwarz
• Stromversorgung: 24V DC über externes Netzteil
• Maße: ca. 93 x 110 x 50 mm (B x T x H)
5. EINFÜHRUNG
Wir beglückwünschen Sie zum Kauf des InLine®
AmpUSB-EQ 384KHz/32bit DSD USB Audio DAC. Da-
mit Sie lange Zeit Freude an Ihrem Audio-Gerät haben,
möchten wir ihnen zur Benutzung folgende Hinweise
mitteilen:
1. Bevor Sie das Netzteil in die Strombuchse (21) auf
der Rückseite einstecken oder es entfernen, schal -
ten Sie den InLine® AmpUSB-EQ aus, indem Sie
den Laustärkeregler (6) ganz nach links, über den
leichten Widerstand hinaus, drehen.
2. Vor dem Einstecken oder Entfernen des Netzteils
aus der Netz-Steckdose schalten Sie den InLine®
AmpUSB-EQ aus.
3. Schalten Sie den InLine® AmpUSB-EQ ebenfalls
vor dem Anschließen oder Entfernen von Eingabe-
oder Ausgabegeräten aus.
Eine Fehlanwendung kann vom störenden Knacken im
Kopfhörer bis zum Schaden der Elektronik im Gerät
führen und sollte immer vermieden werden.
Der InLine® AmpUSB-EQ 384KHz/32bit DSD USB Audio
DAC ist ein hochtransparentes digitales Audio-Wiederga -
besystem. Er ist in der Lage, hochauflösendes PCM-Au-
dio bis zu 384 kHz und DSD-Audio (bis zu 128xDSD) zu
konvertieren. Der USB DAC ermöglicht es Ihnen, den
Soundkarten- oder Kopfhörerausgang Ihres Computers zu
umgehen und digitale Audiosignale über die USB-Schnitt -
stelle zu senden. Mit dieser perfekten digitalen Schnitt-
stelle zwischen Ihrem Computer und dem Musiksystem
wird die Klangqualität in Ihrer gesamten Musikumgebung
auf ein höheres Niveau gehoben. Neben dem Micro-USB
Eingang verfügt der Kopfhörerverstärker und Equalizer
auch über einen Chinch-/Phono-Eingang, einen optischen
SPDIF Eingang sowie über die Klinkeneingänge Line-in
und Aux in. Die verschiedenen Eingänge können über die
Input Select Taste ausgewählt werden. Als Ausgänge ste -
hen ein 3,5mm und ein 6,3mm Stereo-Kopfhörerausgang
sowie die Ausgänge Line-in, SPDIF / Pre out sowie Bass
out zur Verfügung. Die Anschlussvielfalt ermöglicht es,
den Verstärker und Equalizer nicht nur am Computer zu
verwenden, es können z. B. auch Soundsysteme, Fern -
seher, Smartphones oder Plattenspieler angeschlossen
werden.
6. MERKMALE UND SPEZIFIKATIONEN
• Unterstützt DSD 2.8/5.6MHz Wiedergabe
• Unterstützt PCM 384KHz/32bit Wiedergabe
• Unterstützt DSD nativ oder DoP
• Asynchroner Übertragungsmodus
• Kompatibel mit Apple (über Kamera-Kit / optionales
Zubehör) und Android-Geräten (mit OTG-Adapterka-
bel / optionales Zubehör)
• Max. Kopfhörer-Ausgangsleistung (bei 1KHz und Ein-
zelkanal):
- ca. 210mW / 16ohm;
- ca. 190mW / 32ohm;
• Kopfhörer-Impedanzen von 16 - 600 Ohm können
verwendet werden
• Hochwertiger DAC Chipsatz - ES9018Q2C
• Hochwertiger 12AU7 Röhrenverstärker für kristallkla-
re Audiowiedergabe
• Hochwertiger Kopfhörerverstärker
Tri-Band Klangregelung
• Höhen:
- Regelbereich: 3KHz-20KHz
- Trimmbereich: -12dB bis +12dB
- Mittenfrequenz: 18KHz
• Mitte:
- Regelbereich: 200Hz-4KHz
- Trimmbereich: -10dB bis +10dB
- Mittenfrequenz: 1KHz
• Bass:
- Regelbereich: 20-250Hz
- Trimmbereich: -14dB bis +14dB
- Mittenfrequenz: 100Hz
• Hardware-Loudness EQ
• MM/MC Plattenspieler-Wahlschalter
• Analoge Lautstärkeregelung
• Unterstützt ASIO
• Stromversorgung durch DC24V über externes Netzteil
• LED-Anzeigen für DSD- und PCM-Wiedergabe und
Eingangsstatus
• Metallgehäuse
