Sida 1/24

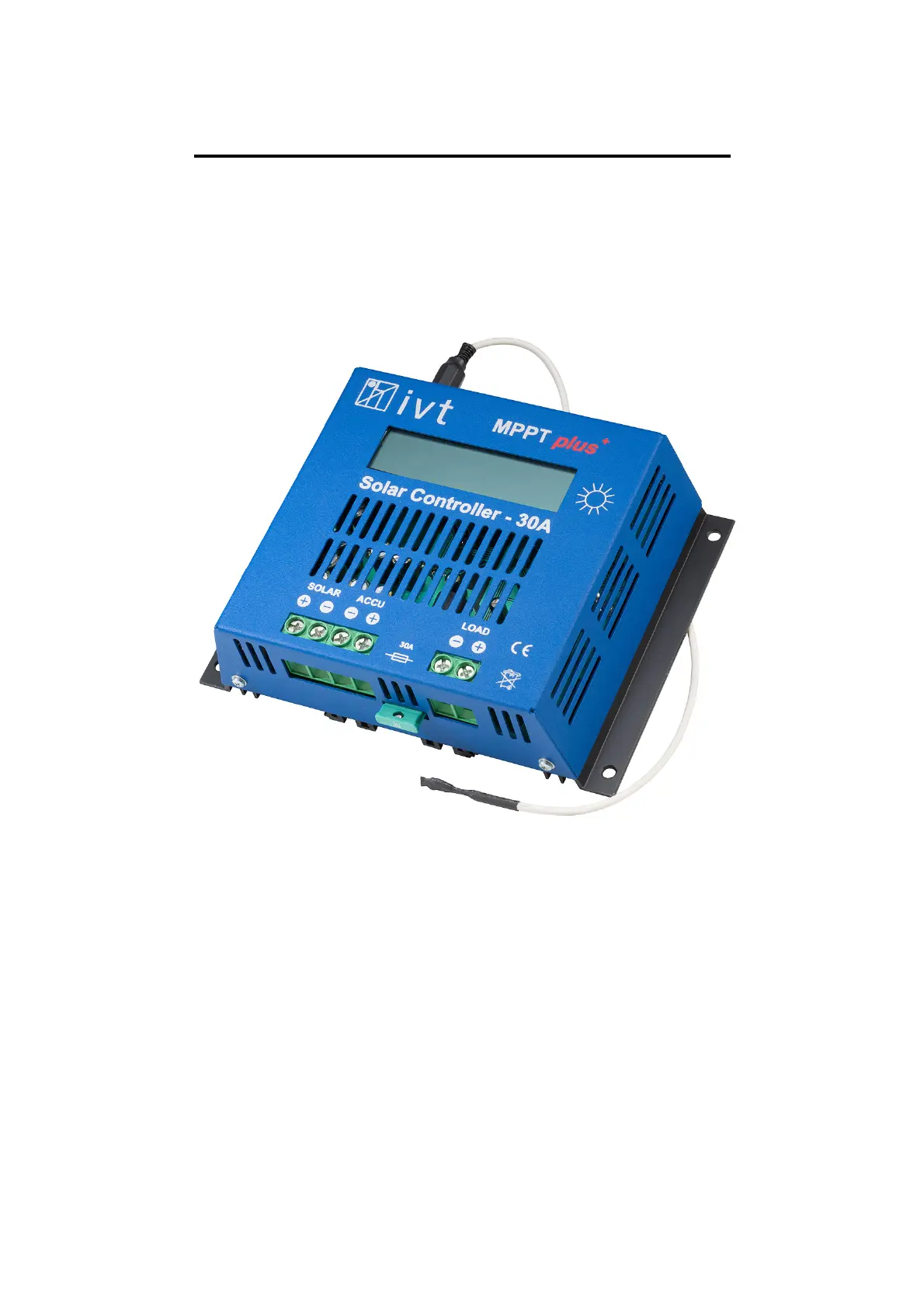

BEDIENUNGSANLEITUNG
MPPTplus
+
Solar Controller Serie
Art.-Nr.: 200035 (MPPTplus
+
10A)
200036 (MPPTplus
+
20A)
200037 (MPPTplus
+
30A)
2
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für Ihr entgegengebrachtes Vertrauen. Sie haben ein leistungsstarkes und zuverlässiges Produkt erworben, das
Ihnen bei sachgemäßer Handhabung lange Zeit gute Dienste leisten wird.
Bitte lesen Sie diese Gebrauchsanweisung sorgfältig und vollständig durch bevor Sie das Gerät in Betrieb nehmen.
Sie erhalten wichtige Hinweise für einen sicheren Betrieb und für die Wartung des Gerätes.
Lieferumfang
MPPTplus
+
Solar Controller, Temperatur Sensor, Bedienungsanleitung
Bestimmungsgemäße Verwendung
Die Solar Controller der MPPTplus+ Serie wurden zum Laden von Batterien innerhalb eines Solar Inselsystems entwickelt.
Das Produkt ist nur für den Einsatz im privaten Bereich konzipiert und nicht für den gewerblichen Einsatz geeignet.
Der Benutzer muss sicherstellen, dass das Gerät vor Feuchtigkeit und Nässe geschützt wird. Eine andere Verwendung als
zuvor beschrieben führt zur Beschädigung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss,
Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Sicherheitshinweise
Sehr geehrte Kundin, sehr geehrter Kunde,
die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz des Gerätes, sondern auch zum Schutz
Ihrer Gesundheit. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch. Bei Sach- oder Personenschäden, die
durch unsachgemäße Handhabung oder Nichtbeachtung dieser Bedienungsanleitung bzw. der hier aufgeführten
Sicherheitshinweise verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir
keine Haftung!
Allgemein
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet.
• Dieses Gerät gehört nicht in Kinderhände! Stellen Sie sicher, dass das Gerät zu jeder Zeit kindersicher
betrieben und gelagert wird.
• Wartungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt
durchgeführt werden. Zur Reparatur dürfen nur original Ersatzteile verwendet werden. Die Verwendung
abweichender Ersatzteile kann zu erheblichen Sach- und Personenschäden führen!
Es befinden sich keine für Sie einzustellenden bzw. zu wartenden Produktbestandteile im Geräteinneren.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen
Spielzeug werden!
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe
wird es beschädigt. Lassen Sie den Solar Controller in diesem Fall vor Wiederinbetriebnahme von
geschultem Fachpersonal überprüfen.
• Wenn Sie Beschädigungen feststellen, so darf das Gerät nicht mehr betrieben werden. Bringen Sie es in
eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.
Betrieb
• Das Produkt darf nur in trockener Umgebung betrieben werden. Es darf nicht feucht oder nass werden,
andernfalls besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.
• Der Betrieb unter widrigen Umgebungsbedingungen ist unter allen Umständen zu vermeiden. Widrige
Umgebungsbedingungen sind: Umgebungstemperaturen über 50°C, brennbare Gase, Lösungsmittel,
Dämpfe, Staub, Luftfeuchtigkeit über 80% rel. Luftfeuchte, sowie Nässe.
• Das Gerät darf nicht in der Nähe von entzündlichen Materialien, offenem Feuer oder Gasen betrieben
werden. Es besteht Explosionsgefahr!
• Achten Sie auf ausreichende Belüftung während der Betriebsphase, decken Sie den Solar Controller und
die angeschlossenen Geräte niemals ab.
• Schützen Sie den Solar Controller vor elektromagnetischen Feldern sowie Erschütterungen
und
Vibrationen.
• Schützen Sie den Solar Controller vor Hitze! Sollte der Solar Controller aufgrund zu hoher
Umgebungstemperatur zu warm werden, schaltet der Überhitzungsschutz das Gerät ab um Folgeschäden
zu vermeiden. Warten Sie in diesem Fall bis das Gerät abgekühlt ist.
• Vermeiden Sie plötzliche Temperaturunterschiede! Dabei kann es im Solar Controller zu
Kondenswasserbildung kommen! In diesem Fall muss der Solar Controller vor Inbetriebnahme mindestens
eine Stunde an einem gut belüfteten Ort an die neue Umgebungstemperatur angepasst werden.
Batteriehinweise
• Batterien stellen bei nicht sachgemäßem Gebrauch eine große Gefahr für Menschen, Tiere und Umwelt
dar. Beachten Sie stets die Sicherheitshinweise des Batterieherstellers!
• Batterien enthalten aggressive ätzende Säuren. Vermeiden Sie Haut- und Augenkontakt mit Flüssigkeiten
aus der Batterie! Zerlegen Sie Batterien niemals! Ist Säure ins Auge oder auf die Haut gelangt, waschen
Sie dieses sofort unter fließendem, kaltem Wasser aus! Suchen Sie danach sofort einen Arzt auf! Ist
Säure auf Ihre Kleidung gelangt, entfernen Sie sofort die kontaminierte Kleidung und waschen Sie
eventuell betroffene Hautstellen unter fließendem, kaltem Wasser gründlich ab.
3
Features
• Zuschaltbare Maximum Power Point (MPP) Laderegelung
• Automatische Detektion der Systemspannung (12V/24V)
• Eingangsspannungsbereich von 8V-70V
• Für alle Blei- (Offen, GEL, AGM) und LiFePO
4
Batterien geeignet
• Standby Funktion für geringen Eigenstromverbrauch
• Temperaturabhängige Korrektur der Ladeparameter
• Tiefentladeschutz
• Überladeschutz
• Temperaturschutzschaltung
• Verpolungsschutz
• Schaltbarer Lastausgang
• Steuerung, Überwachung und Parametrierung über optionale Zusatzgeräte möglich
Funktionsbeschreibung
Die MPPTplus
+
Solar Controller sind moderne, mikroprozessorgesteuerte Geräte, die zum Laden von Batterien innerhalb von
Solar Inselsysteme entwickelt wurden. Durch den MPPT (Maximum Power Point Tracker) wird die Solarleistung Ihrer
Solarmodule optimal genutzt. Der effizienteste Arbeitspunkt der Solarmodule verändert sich durch Faktoren, wie
Bestrahlungsstärke, Temperatur und der Typ der Solarzellen. Dieser optimale Arbeitspunkt (MPP- Maximum Power Point) wird
ständig vom internen Mikroprozessor des Solar Controllers überwacht und vom MPPT so gesteuert, dass Ihre Batterie immer
mit dem größten Strom geladen wird. Wenn die Ladeschussspannung Ihrer Batterie erreicht ist, schaltet der MPPTplus
+
Solar
Controller den Ladestrom ab. Über den Mikroprozessor werden auch alle wichtigen Schutzfunktionen, wie beispielsweise der
Tiefentladeschutz, gesteuert. Dieser sorgt dafür, dass der Solar Controller den Lastausgang automatisch abschaltet, wenn die
Batteriespannung auf 10,5V sinkt. Sobald die Batterie über das Solarmodul entsprechend nachgeladen wurde, schaltet die Last
automatisch wieder zu.
Der Lastausgang ist manuell per Drucktaster zuschaltbar und bietet die Möglichkeit sämtliche Verbraucher, welche am
MPPTplus
+
Solar Controller angeschlossen sind, mit einem Tastendruck ein- bzw. auszuschalten.
Mit Hilfe von Zusatzgeräten (Webbox, Touchscreen-Fernbedienung) kann darüber hinaus das Gerät und die angeschlossenen
Komponenten gesteuert, parametriert und überwacht werden.
Anschluss- und Anzeigeelemente
1. Anschluss für Solar Eingang (+/-) 5. USB-Schnittstellen
2. Anschluss für Akku Ein-/Ausgang (+/-) 6. DIP-Schalter
3. Sicherung 7. Taster für manuelle Batteriewahl
4. Anschluss für Last Ausgang (+/-) 8. Taster Verbraucher an/aus
9. Anschluss externer Temperaturfühler
10. LCD Display
Display Anzeigen
Der MPPTplus
+
Solar Controller ist mit einem LCD Display ausgestattet, welches den Betrieb und die Kontrolle des Gerätes
erleichtern soll. Die Bedeutung der jeweiligen Anzeigeelemente ist nachfolgend dargestellt:
1. Es liegt keine Solarspannung an /
Gerät im Standby-Modus
2. Es liegt ausreichend Solarspannung an
3. Batteriestatusanzeige
(siehe auch Batteriestatusanzeige)
4. Verwendetes Spannungssystem
5. Statusanzeige Lastausgang
6. Überspannung am Batterieeingang
10
