Sida 1/9
KCA-S220A
©PRINTED IN JAPAN B64-3452-00/00 (W)
CD / MD CHANGER SWITCHING UNIT WITH AUXILIARY RCA
STEREO INPUT
3 page 2-5

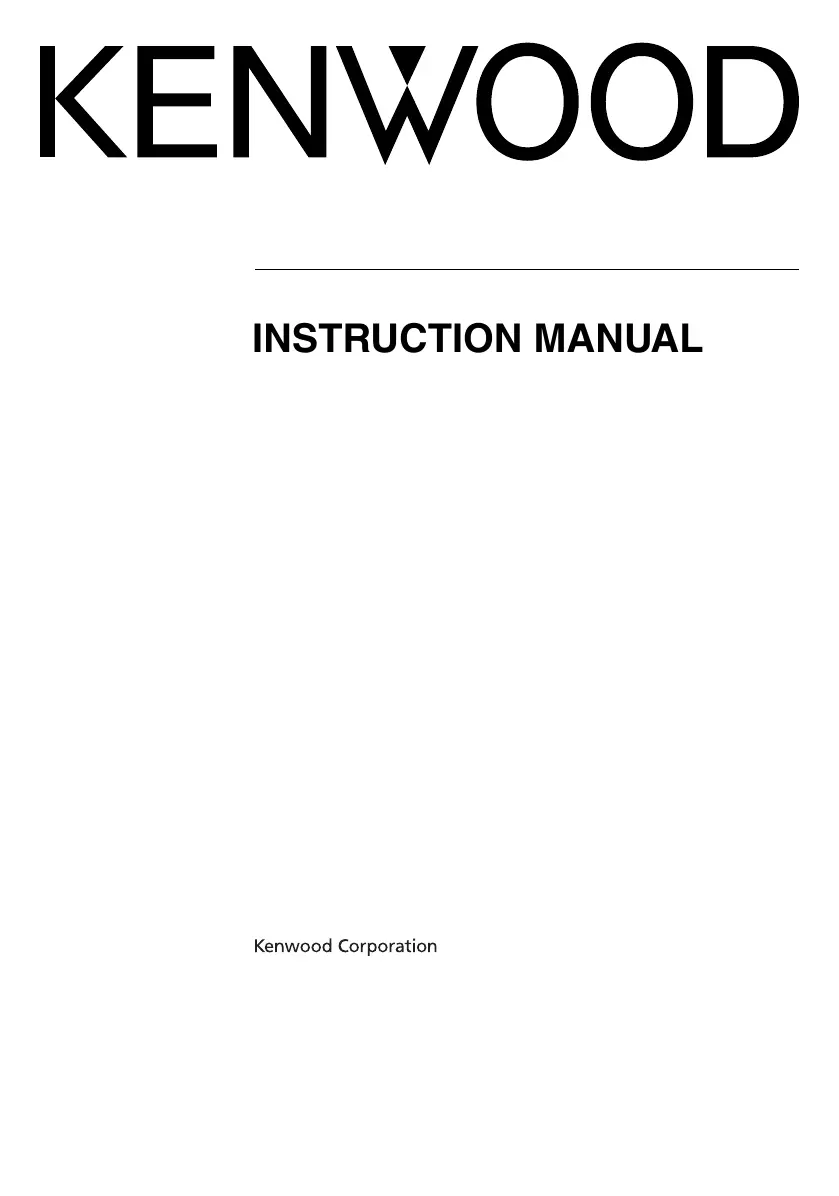

INSTRUCTION MANUAL
UNITE DE COMMUTAION DU CHANGEUR CD/MD AVEC ENREE
STEREO RCA AUXILIAIRE
3 page 6-9
MODE D’EMPLOI
CD-/MD-WECHSLER-SCHALTGERÄT MIT ZUSÄTZLICHEM RCA-
STEREO-EINGANG 3 Seite 10-13
BEDIENUNGSANLEITUNG
SCHAKELEENHEID VOOR DE CD / MD WISSELAAR MET EXTRA
CINCH STEREO INGANG 3 biz. 14-17
GEBRUIKSAANWIJZING
UNITÀ DI COMMUTAZIONE DEL MULTILETTORE CD / MD CON
INGRESSO STEREO RCA AUSILIARIO 3 pagina. 18-21
ISTRUZIONI PER L’USO
UNIDAD CAMBIADORA DE CAMBIADORES CDs/MDs CON
ENTRADA AUXILIAR ESTÉREO RCA 3 página 22-25
MANUAL DE INSTRUCCIONES
UNIDADE DE COMUTAÇÃO DO CARREGADOR CD / MD COM
ENTRADA AUXILIAR RCA ESTÉREO 3página 26-29
MANUAL DE INSTRUÇÕES
14 KCA-S220A
Aansluiten
Aansluitbare centrale eenheden en discwisselaars/discspelers
7 Aansluitbare centrale eenheid
Groep A: deze groep behandelt centrale eenheden met bedieningsfuncties voor discwisselaars, waarbij
het bij het kiezen van de geluidsbron mogelijk is om over te schakelen tussen discwisselaar 1 en
2, waarbij de gebruiksaanwijzing u instrueert de O-N schakelaar van de discwisselaar op "N" te
zetten.
Groep B: deze groep behandelt eenheden die in of na 1999 op de markt zijn gebracht, waarbij de
gebruiksaanwijzing bij het kiezen van de geluidsbron ingaat op de AUX-functie.
7 Aansluitbare diswisselaars/discspelers
Diswisselaars/discspelers in of na 1999 op de markt zijn gebracht.
• Andere centrale eenheden en discwisselaars/discspelers dan de bovenvermelde kunnen niet worden aangesloten. Als u dit
wel doet, kan het zijn dat de schakeleenheid niet goed werkt of wordt beschadigd.
• Als de discwisselaar/discspeler die u heeft aangesloten een O-N schakelaar heeft, dient u deze op "N" te zetten.
Componenten
! # Schakeleenheid..................................................1 Klitteband..........................................................2
" $ Aansluitkabel (2 m)..........................................1 Zelftapper ( 4 16 mm).........................2φ ×
Aansluitvoorbeeld
TO CHANG ER 2TO CHANG ER 1TO HEAD UN IT
SWITCH
AUX
OFF ON
IN
AUX
Naar de externe eenheid
TO HEAD UNIT
AUX IN
Aansluitkabel (bijgeleverd bij de CD-wisselaar)
Aansluitkabel (bijgeleverd bij de MD-wisselaar)
MD-wisselaar
CD-wisselaar
Centrale eenheid
Schakeleenheid !
(Achterzijde)
Schakeleenheid !
(Voorzijde)
Wisselaarbedieningsuitgang
Aansluitkabel "
TO CHANGER 1 TO CHANGER 2
• Nadat alle apparatuur is aangesloten, drukt u op de terugsteltoets van de centrale eenheid.
• De afbeelding laat zien hoe één CD-wisselaar en één MD-wisselaar worden aangesloten. Er kunnen ook twee CD-wisselaars
of twee MD-wisselaars worden aangesloten.
• In plaats van de diswisselaar kan ook een discspeler zoals de KDC-D301 of KCA-iP500 (enz.) worden aangesloten.
• Als u de schakeleenheid bijvoorbeeld in de kofferbak wilt installeren, kunt u het verlengsnoer van de discwisselaar
gebruiken in plaats van de aansluitkabel ".
• Wanneer u een centrale eenheid gebruikt die behoort tot groep A, kunt u de TO CHANGER 2 aansluiting en de AUX
aansluitingen niet tegelijk gebruiken. Zie <Instellen van de AUX schakelaar> (bladzijde 17) voor meer details.
Voor aansluiting van een CD-stapelwisselaar
TO CHANGER 2TO CHANGER 1TO HEAD UNI T
SWITCH
AUX
OFF ON
IN
AUX
Naar de externe eenheid
Aansluitkabel (bijgeleverd bij de discwisselaar)
Verlengsnoer (CA-C2EX: optioneel)
CD-stapelwisselaar
Discwisselaar
Centrale eenheid
Aansluitkabel "
Schakeleenheid !
(Achterzijde)
Schakeleenheid !
(Voorzijde)
Discspeler
Aansluitkabel (bijgeleverd bij de CD-stapelwisselaar)
TO HEAD UNIT
Wisselaarbedieningsuitgang
AUX IN
TO CHANGER 1 TO CHANGER 2
• Sluit de CD-stapelwisselaar aan op de aansluiting die is gemerkt met TO CHANGER 2.
• Er kunnen maximaal twee discwisselaars worden aangesloten.
• De O-N schakelaar van de discwisselaar en de discspeler moet op "N" worden gezet. Als deze schakelaar op "O" wordt
gezet, functioneert de apparatuur niet naar behoren.
• De kabels tussen de diverse eenheden mogen niet langer zijn dan 13 m.
Centrale eenheid KCA-S220A CD-stapelwisselaar Discspeler
Maximaal 13 m
• Het kan voorkomen dat het overschakelen niet goed functioneert, wanneer de spanning te laag is en de schakeleenheid
koud is.
• De AUX schakelaar van de CD-stapelwisselaar moet vóór gebruik op "OFF" worden gezet. In plaats daarvan moet de AUX
aansluiting van de KCA-S220A schakeleenheid worden gebruikt.
Nederlands 15
