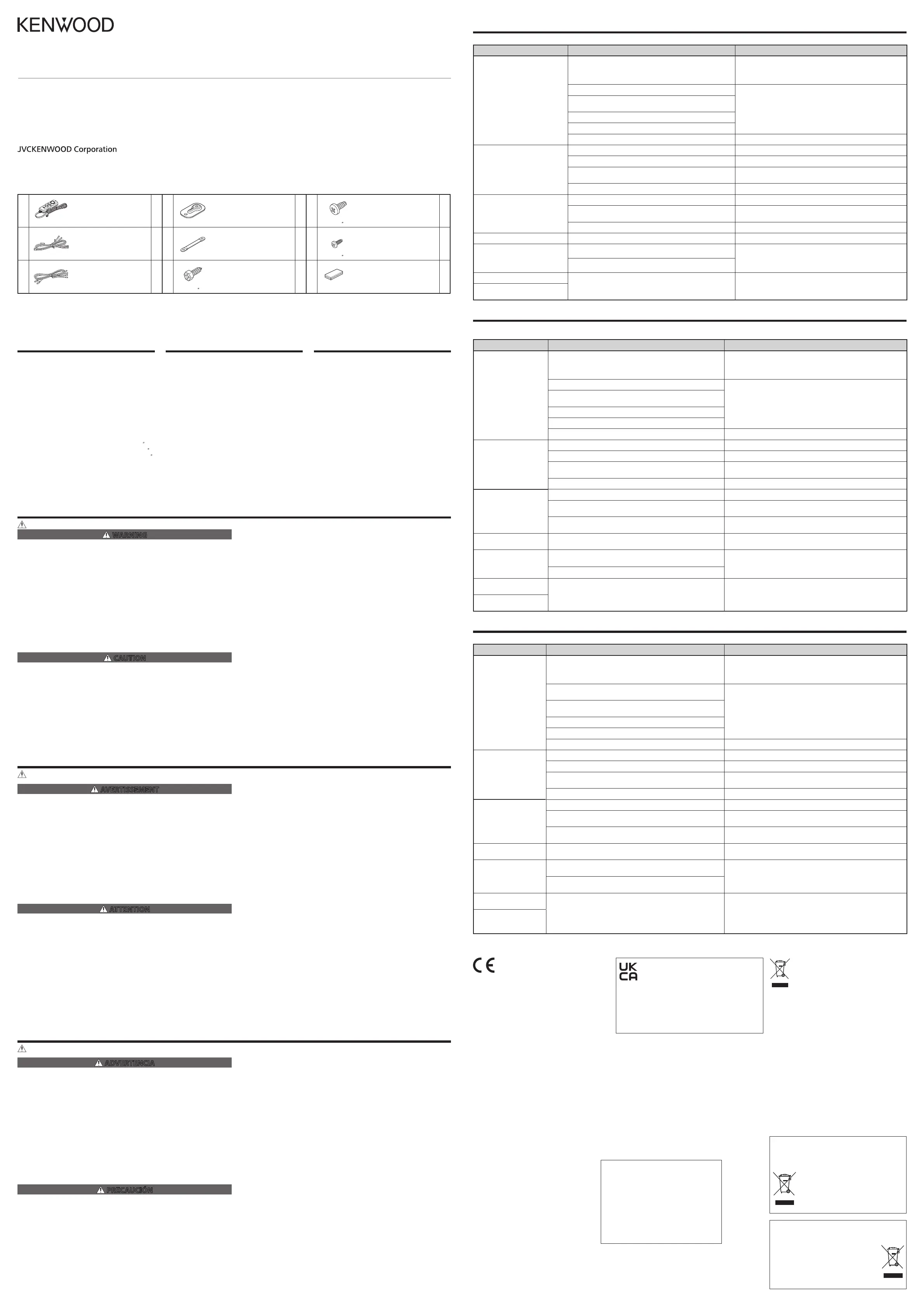

Sida 1/2

KSC-PSW7EQ

GEKAPSELTER SUBWOOFER MIT VERSTÄRKER

BEDIENUNGSANLEITUNG

SUBWOOFER MET SPANNINGSCIRCUIT

GEBRUIKSAANWIJZING

SUBWOOFER CON AMPLIFICATORE E CASSA

ISTRUZIONI PER L’USO

Fehlersuche

Was wie eine Fehlfunktion des Gerätes erscheint, kann möglicherweise auf einen Bedienungsfehler zurückzuführen sein. Bevor Sie das Gerät zur Wartung

einreichen, prüfen Sie bitte anhand dieser Tabelle, ob sich das Problem vielleicht ganz leicht beheben läßt.

Technische Daten

Änderungen der Konstruktion und technischen

Daten ohne Vorankündigung möglich.

Max. Ausgangsleistung ...........................................................160 W

Übertragungsbereich 40 Hz–200 Hz (−15 dB) ........................

Empfindlichkeit 89 dB ..............................................................................

Eingangsempfindlichkeit / Impedanz

RCA-Eingang ............................................................20 mV / 22 kΩ

Lautsprechereingang ..............................................0,4 V / 10 kΩ

Betriebsspannung ...............12 V Gleichstrom-Autobatterie

Stromverbrauch 5,9 A ............................................................................

Equalizer .............................................................HEAVY, TIGHT, FLAT

Abschnittfrequenz 50 Hz–125 Hz ....................................................

Phase 0˚, 180˚ ..............................................................................................

Abmessungen .........................................................Breite : 280 mm

Höhe : 70 mm

Tiefe : 200 mm

Gewicht 2,6 kg ............................................................................................

Specificaties

Ontwerp en technische gegevens zijn zonder

voorafgaande kennisgeving wijzigbaar.

Max. uitgangsvermogen ........................................................160 W

Frequentiebereik 40 Hz–200 Hz (−15 dB) ...................................

Gevoeligheid 89 dB ..................................................................................

Ingangsgevoeligheid / impedantie

RCA-ingang ............................................................... 20 mV / 22 kΩ

Luidsprekeringang ....................................................0,4 V / 10 kΩ

Bedrijfsspanning ..............................12 V gelijkstroom autoaccu

Stroomverbruik ....................................................................................5,9 A

Equalizer .............................................................HEAVY, TIGHT, FLAT

Frequentie afkappen 50 Hz–125 Hz ..............................................

Fase .................................................................................................0˚, 180˚

Afmetingen .........................................................Breedte : 280 mm

Hoogte : 70 mm

Diepte : 200 mm

Gewicht 2,6 kg ............................................................................................

Specifiche

Design e caratteristiche tecniche soggetti a

modifiche senza preavviso.

Uscita massima ............................................................................160 W

Risposta in frequenza 40 Hz–200 Hz (−15 dB) .........................

Sensibilità 89 dB .........................................................................................

Sensibilità / impedenza di ingresso

Ingresso RCA ............................................................ 20 mV / 22 kΩ

Ingresso altoparlante ..............................................0,4 V / 10 kΩ

Tensione di alimentazione Batteria auto da 12 V CC ...........

Consumo di corrente 5,9 A ..................................................................

Equalizzatore ................................................... HEAVY, TIGHT, FLAT

Taglio della frequenza 50 Hz–125 Hz ............................................

Fase .................................................................................................0˚, 180˚

Dimensioni ....................................................Larghezza : 280 mm

Altezza : 70 mm

Profondità : 200 mm

Peso 2,6 kg .....................................................................................................

WICHTIGE SICHERHEITSHINWEISE

Achtung: Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.

WARNUNG

• Trennen Sie vor der Installation oder Verdrahtung etc. unbedingt den Draht von der

Minus-Klemme der Batterie ab.

(Andernfalls könnte ein elektrischer Schlag oder Brand die Folge sein.)

• Beim Verlängern der Zündschalter-, Batterie- oder Massekabel unbedingt ein für Fahr-

zeuge vorgesehene Kabel oder Leitungen gleichwertiger Qualität verwende, die einen

Mindestquerschnitt von 0,75 mm (AWG 18) aufweisen; dies verhindert einen vorzeitgen 

Verschleiß und eine Beschädigung der Schutzhüllen.

• Um einen Kurzschluß zu vermeiden, niemals Metallgegenstände (wie zum Beispiel

Münzen oder Werkzeuge aus Metall) im Innern des Lautsprechers liegenlassen.

• Dei Brandgeruch oder Rauch muß die Spannungsversorgung sofort ausgeschaltet

werden, Wenden Sie sich dann so bald wie möglich an Ihren Fachhändler oder eine

Kundendienststelle.

AUSSCHALTEN!

• Schließen Sie den Lautsprecher an Gleichstrom 12 V, negative Masse, an.

• Niemals versuchen, die Lautsprecher zu öffnen oder zu verändern, weil dadurch Feuer-

gefahr und Fehlfunktionen hervorgerufen werden können.

• Nach der Entnahme der Lautsprecher aus dem Polyäthylenbeutel muß dieser für

Kinder unerreichbar endzorgt werden. Wenn Kinder mit dem Bauteil spielen, besteht

Erstickungsgefahr.

ACHTUNG

• Installation und Verdrahtung des Produkts erfordern fachmännische Fähigkeiten und

Erfahrung. Um Sicherheit zu gewährleisten, lassen Sie Installation und Verdrahtung

immer von Ihrem Fachhändler oder einem Spezialisten ausführen.

• Der Lautsprecher darf nicht an Stellen montiert werden, die einer direkten Sonnenbe-

strahlung, übermäßiger Wärme oder starker Luftfeuchtigkeit ausgesetzt sind.

• Die Lautsprecher nicht an stellen einbauen, wo sie Wasser oder Feuchtigkeit ausgesetzt

werden.

• Die Lautsprecher nicht an unstabilen Stellen oder Stellen, wo sie Staub ausgesetzt sind,

einbauen.

• Wenn die Sicherung herausgesprungen ist, überprüfen Sie zunächst, ob ein Kurzschluss

vorliegt. Tauschen Sie die Sicherung dann gegen eine Sicherung mit der auf dem Siche-

rungskasten aufgeführten vorgeschriebenen Kapazität (Amperezahl) aus. (Die Benutzung

anderer als der vorgeschriebenen Sicherungen kann einen Brand verursachen.)

Überprüfen Sie das Display!

Beziehen Sie sich bezüglich des Sicherungsaustausches auf die Betriebsanleitung Ihres

Fahrzeuges.

• Um einen Kurzschluß beim Auswechseln der Sicherung zu vermeiden, ist vor Beginn

der Arbeiten das Zuleitungskabel abzuziechen.

• Zur Reinigung des Lautsrecers niemals Benzin, Kerosin oder ein anderes Lösungsmittel

verwenden. Zum Sauberwischen stets einen weichen, trockenen Lappen benutzen.

• Die Lautsprecherkabel nacheinander mit dem entsprechenden Lautsprecherstecker

verbinden. Wenn das Minuskabel des Lautsprechers mit einem anderen Kabel in Kontakt

kommt, oder das Lautsprecherkabel an einem Metallteil der Fahrzeugkarosserie geerdet

wird, hat dies eine Funktionsstörung des Lautsprechers zur Folge.

•

Wenn unter der Sitzbank, im Innern des Kofferraums oder an einer anderen Stelle des

Fahrzeugs eine Kabelöffnung angebracht werden muß, ist es unbedingt erforderlich,

vorher den umliegenden Bereich zu überprüfen, damit andere Komponenten, wie zum

Beispiel Kraftstofftank, Bremsleitungen oder Kabelbäume, nicht im Wege sind; ebenso

darauf achten, daß andere Teile nicht verkratzt oder anderweitig beschädigt werden.

• Der Erdungsdraht darf weder am Airbag, an der Lenkung, am Bremsleitungssystem noch

an einem anderen für die Sicherheit wichtigen Ort befestigt werden. (Dies könnte Unfälle

verursachen.)

• Wählen Sie einen Installationsort, der weder das Fahren des Fahrzeuges beeinträchtigt

noch bei plötzlichem Bremsen etc. eine Gefahr für die Mitfahrer darstellt. (Dies könnte

sowohl Verletzungen als auch Unfälle verursachen.)

• Nach dem Einbau der Einheit sich vergewissern, daß alle Komponenten der elektrischen

Anlage, wie zum Beispiel Bremsleuchten, Blinkeuchten und die Scheibenwischer, ein-

wandfrei funktionieren.

• Der Fahrer muss das Fahrzeug immer an einer sicheren Stelle anhalten, bevor die fol-

genden Arbeiten ausgeführt werden.

– Betätigung der Fernbedienung

• Stellen Sie die Lautstärke auf ein optimales Niveau ein. Eine beeinträchtigte Wahr-

nehmung von Umgebungsgeräuschen kann zu Verkehrsunfällen führen. Eine hohe

Lautstärke kann auch zu Gehörschäden führen.

• Stellen Sie die Lautstärke auf ein optimales Niveau ein. Eine beeinträchtigte Wahrneh-

mung von Umgebungsgeräuschen kann zu Verkehrsunfällen führen.

Schutzfunktion

Die Schutzfunktion wird in den folgenden Situationen aktiviert:

Dieses Gerät verfügt über eine Schutzfunktion, um dieses Gerät und die Lautsprecher vor

verschiedenen Schäden und Beeinträchtigungen zu schützen. Wenn die Schutzfunktion

ausgelöst wird, der Verstärker schaltet aus.

• Wenn aufgrund einer Fehlfunktion des Gerätes ein Gleichstrom–signal zu den Laut-

sprecherausgängen gesendet wird.

• Wenn die Innentemperatur hoch ist und das Gerät nicht arbeitet.

BELANGRIJKE VEILIGHEIDSAANWIJZINGEN

Let op : Om veilige bediening te waarborgen, dient deze bladzijde zorgvuldig te worden doorgelezen.

WAARSCHUWING

• Maak de kabel van de minpool van de accu los alvorens het toestel te monteren of aan

te sluiten.

(Als u dit niet doet, kan kortsluiting of brand ontstaan.)

• Wanneer u bedrading van de ontsteking, de accu of aarding verlengt, moet u er op

letten dat u draad gebruikt dat geschikt is voor gebruik in auto’s met een kern van

minstens 0,75 mm (AWG 18) om te voorkomen dat de draden verslijten en de isolatie

beschadigd raakt, met alle gevolgen van dien.

• Om kortsluiting te voorkomen mag u nooit metalen voorwerpen (zoals muntjes of

gereedschappen) in de luidspreker brengen of achterlaten.

• Wanneeer er rook of een vreemde geur uit de luidsprekers komt, moet u direct de

spanning uit (OFF) schakelen. Raadpleeg vervolgens spoedig uw handelaar of een

erkend onderhoudscentrum.

SPANNING UIT!

• Sluit de luidspreker aan op 12 V gelijkstroom, negatieve aarding.

• Voorkom brand of beschadiging en open derhalve de luidsprekers niet en breng er

geen veranderingen in aan.

• Nadat u de luidsprekers uit de polyethyleen zak heeft verwijderd, moet u deze zak

weggooien. Zorg dat de zak uit de buurt van kinderen blijft. Kinderen zouden met de

zak kunnen gaan spelen en de zak bijvoorbeeld over hun hoofd trekken met verstikking

tot gevolg.

LET OP

• De installatie en bedrading van dit product vereisen professionele vaardigheden en

ervaring. Om veiligheidsredenen moet u uw dealer of een hierin gespecialiseerde

installateur de installatie en bedrading laten uitvoeren.

• Installeer de luidspreker niet op een plek die bloot staat aan direct zonlicht of grote

hitte of vochtigheid.

• Installeer de luidsprekers niet op plaatsen waar ze mogelijk aan water of vocht bloot

worden gesteld.

• Installeer de luidsprekers niet op stoffige plaatsen of instabiele plaatsen onderworpen

aan trillingen.

• Als de zekering doorbrandt, moet u eerst controleren of de aansluitdraad niet is

kortgesloten en vervolgens de zekering vervangen door een zekering met de op de

zekeringkast aangeduide stroomsterkte.

(Het gebruik van zekeringen met een andere stroomsterkte dan voorgeschreven kan

brand veroorzaken.)

Lees de aanduiding!

Raadpleeg het instructieboekje van het voertuig voor het vervangen van de zekering.

• Om kortsluiting bij het vervangen van zekeringen te voorkomen, dient u eerst de

bedradingsbundel los te koppelen.

• Gebruik geen benzine, nafta, of andere oplosmiddelen om de luidspreker schoon te

maken. Maak de luidspreker schoon met een zachte, droge doek.

• Bevestig de draden van de luidspreker apart aan de correcte luidspreker-aansluitingen.

Delen van de negatieve luidspreker-draad of van de aarding naar metalen onderdelen

van de auto kan ertoe leiden dat dit toestel defect raakt.

•

Wanner u een gat maakt onder een stoel, in de bagageruimte of ergens anders in het

voertuig, dient u te controleren of er zich aan de andere kant geen gevaarlijke dingen

bevinden die u zou kunnen beschadigen, zoals de benzinetank, remleidingen, of de be-

dradingsbundel en wees voorzichtig dat u geen krassen of andere beschadigingen maakt.

• De massadraad mag niet worden vastgemaakt aan een airbag, de stuurinrichting of de

remleidingen, noch aan bouten of moeren van andere cruciale veiligheidsonderdelen.

(Dit kan ongevallen veroorzaken.)

• Monteer het toestel op een plaats waar het de bestuurder niet hindert tijdens het rijden

en waar het geen gevaar kan veroorzaken voor de passagiers bij plotse remmanoeuvres,

enz. (Dit kan letsels of ongevallen veroorzaken.)

• Nadat u het toestel gemonteerd hebt, dient u te controleren of de elektrische uitrusting

van de auto zoals de remlichten, de richtingaanwijzers en de ruitenwissers normaal

functioneren.

• De bestuurder moet het voertuig op een veilige en daartoe geschikte plaats parkeren

voor de volgende handelingen wordt uitgevoerd.

– Gebruiken van de afstandsbediening

• Houd het geluidsvolume op een aangenaam niveau. Het niet kunnen horen van ver-

keersgeluiden van buiten uw auto kan leiden tot verkeersongevallen. Dit kan ook leiden

tot gehoorbeschadiging.

• Leg geen hand op de luidspreker. De luidspreker wordt warm bij langdurig gebruik.

Aanraking in deze toestand kan brandwonden veroorzaken.

Beveiligingsfunctie

Het beveiligingssysteem treedt onder de volgende omstandigheden in werking:

Dit toestel beschikt over een beveiligingssysteem dat het toestel en de luidsprekers

tegen diverse problemen beschermd. Indien de beschermingsfunctie wordt geacti-

veerd, kan de versterker niet worden gebruikt.

• Indien het toestel niet juist funktioneert en een gelijkstroomsignaal naar de luid-

sprekeruitgangen wordt gestuurd.

• Wanneer de interne temperatuur hoog is en het toestel niet werkt.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

Attenzione: Per un uso sicuro dell’apparecchio, leggete attentamente questa pagina.

AVVERTENZA

• Prima di effettuare il montaggio o il cablaggio, ecc., assicuratevi di rimuovere il cavo

dal terminale negativo della batteria. (Altrimenti si può verificare un corto circuito o

un incendio.)

• Nel posare I cavi di accensione, della batteria e di messa a terra, usare cavi per au-

tomobile o di altro tipo da 0,75 mm di sezione (AWG 18) o più per evitare che si 

deteriorino e che il loro isolamento si consumi eccessivamente.

• Per evitare corto circuiti, non lasciare mai degli oggetti metallici, ad esempio mo-

nete ed utensili, all’interno del diffusore.

• Se l’unità generasse odori anormali, spegnere la subito. Entrate quindi immediata-

mente in contatto con il vostro rivenditore di fiducia.

SPEGNIMENTO!

• Collegare il diffusore ad una sorgente di c.c. a 12 V, terra negativa.

• Non tentate di aprire o modificare l’unità, dato che ciò potrebbe causare incendi o

errori di funzionamento.

• Estratta l’unità dal sacchetto in polietilene, gettatelo in modo che non possa cade-

re in mano a bambini. Essi potrebbero altrimenti rimanere soffocati.

ATTENZIONE

• L’installazione ed i collegamenti elettrici del prodotto richidono abilità ed esperien-

za. Per assicurare la sicurezza, accertarsi di far eseguire l’installazione ed i collega-

menti elettrici dal proprio rivenditore o operaio specializzato.

• Non installare il diffusore in luoghi esposti a luce solare diretta o calore eccessivo.

• Non installate I diffusori in posizioni esposte ad acqua ed umidità.

• Non Installate I diffusori in posizioni pericolose o instabili o esposte a polvere e

sporco.

• Se dovesse saltare il fusibile, controllate innanzitutto se è in corto il cavo, poi sosti-

tuite il fusibile con uno del tipo indicato (con l’amperaggio giusto) sulla scatola del

fusibile.

(L’utilizzo di fusibili diversi da quello indicato può causare un incendio.)

Controllate il display!

Per sostituire il fusibile, fate riferimento al manuale delle istruzioni dei veicolo.

• Per prevenire corto circuiti durante la sostituzione di un fusibile, scollegare per pri-

ma cosa il fascio fili.

• Non usare benzina, nafta o solventi per pulire il dif fusore. Usare solo un panno

morbido e pulito.

• Collegare i cavi del diffusore ai connettori appropriati separatamente. Condivi-

dendo il filo negativo o la messa a terra dei due diffusori in un punto metallico del

telaio della vettura il sistema può non funzionare.

• Quando si apre un foro sotto il sedile, all’interno del bagagliaio o in un altro punto

del veicolo, controllare che con vi sia alcun oggetto pericoloso dall’altra parte, ad

esempio il serbatoio di benzina, le tubazioni dei freni o un fascio fili, e fare inoltre

attenzione a non graffiare o danneggiare parti in vista.

• Per un cablaggio con messa a terra, non dovete fissare il cavo all’airbag, al sistema

dello sterzo o a quello frenante né a dei bulloni o dati delle unità di sicurezza.

(Altrimenti si possono verificare degli incidenti.)

• Quando effettuate il montaggio, assicuratevi che il luogo di installazione dell’unità

non causerà dei fastidi durante la guida né pericoli ai passeggeri per via di una fre-

nata improvvisa, ecc.

(Causa di lesioni personali o incidenti.)

• Installata l’unità, controllare che le varie spie, le frecce, I tergicristallo e le altre parti

elettriche funzionino in modo normale.

• Prima di fare quanto segue, il conducente deve sempre fermare il veicolo in un luo-

go sicuro.

– Uso del telecomando

• Mantenere il volume del suono ad un livello ottimale. L’impossibilità di sentire ru-

mori esterni può essere causa di incidenti. Inoltre, questa situazione può provocare

danni all’udito.

• Non appoggiare le mani sull’altoparlante. — L’altoparlante si scalda dopo un uso

prolungato. Toccandolo in tale condizioni può portare ad ustioni.

Funzione di protezione

La funzione di protezione si attiva nella circostanze che seguono:

Quest’unità possiede una funzione di protezione che protegge la vostra unità ed i

vostri diffusori da vari incidenti e problemi. Quando la funzione della protezione viene

attivata, il funzionamento dell’amplificatore viene interrotto.

• Quando l’unità non funziona bene ed un segnale a corrente continua viene inviato

alle uscite dei diffusori.

• Quando la temperatura interna è alta e l‘unità non funziona.

Konformitätserklärung in Bezug auf die EMV-Richtlinie 2014/30/EU

Konformitätserklärung in Bezug auf die RoHS-Richtlinie 2011/65/EU

Hersteller:

JVCKENWOOD Corporation

3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

EU-Vertreter:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC Uithoorn, NIEDERLANDE

Conformiteitsverklaring met betrekking tot EMC-richtlijn 2014/30/EU

Conformiteitsverklaring met betrekking tot RoHS-richtlijn 2011/65/EU

Fabrikant:

JVCKENWOOD Corporation

3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

EU-vertegenwoordiger:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC Uithoorn, NEDERLAND

Dichiarazione di conformità relativa alla direttiva EMC 2014/30/UE

Dichiarazione di conformità relativa alla direttiva RoHS 2011/65/UE

Produttore:

JVCKENWOOD Corporation

3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

Rappresentante UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC Uithoorn, PAESI BASSI

Entsorgung von gebrauchten elektrischen und elektroni-

schen Geräten (anzuwenden in Ländern mit einem separa-

ten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder

seiner Verpackung weist darauf hin, dass dieses Produkt nicht als

normaler Haushaltsabfall behandelt werden darf, sondern an einer

Annahmestelle für das Recycling von elektrischen und elektronischen Geräten

abgegeben werden muss. Durch Ihren Beitrag zur korrekten Entsorgung dieses

Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Unsachgemässe oder falsche Entsorgung gefährden Umwelt und Gesundheit.

Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer

Gemeinde oder den kommunalen Entsorgungsbetrieben.

Inf ormatie over het weggooien van elektrische en elektroni-

sche apparatuur (van toepassing voor landen met gescheiden

afvalinzamelingssystemen)

Dit symbool geeft aan dat gebruikte elektrische en elektronische producten niet

bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aan-

gewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste

manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen

zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanneer u dit product op de

juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u

potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders

kunnen ontstaan door een onjuiste verwerking van afval.

Informazioni sullo smaltimento delle vecchie apparecchiature elettriche

ed elettroniche (valido per i paesi che hanno adottato sistemi di raccolta

separata)

I prodotti recanti il simbolo di un contenitore di spazzatura su ruote barrato non

possono essere smaltiti insieme ai normali riﬁuti di casa. I vecchi prodotti elettrici

ed elettronici devono essere riciclati presso una apposita struttura in grado di

trattare questi prodotti e di smaltirne i loro componenti. Per conoscere dove e

come recapitare tali prodotti nel luogo a voi più vicino, contattare l’apposito uﬃcio

comunale. Un appropriato riciclo e smaltimento aiuta a conservare la natura e a

prevenire eﬀetti nocivi alla salute e all’ambiente.

Klettenbandbefestiger (Doppelseitiges

Klebeband / Für Fernbedienungsgeber)

Lus-en-haaksluiting (Dubbelzijdig plak-

band / voor afstandsbediening)

Chiusura a strappo (Adesivo a due lati / per

telecomando)

Oplossen van problemen

Problemen worden vaak veroorzaakt door een onjuiste bediening.

Zie daarom de onderstaande tabel alvorens de luidspreker voor reparatie weg te brengen indien er iets mis lijkt te zijn.

Risoluzione dei problemi

Spesso, apparenti malfunzionamenti sono dovuti a un errore dell’utilizzatore. Prima di richiedere riparazioni, consultare le seguenti tabelle.

▪Teile / Onderdelen / Parti

①

5 m

Fernbedienungsgeber

Afstandsbediening

Telecomando 1④Halterung A

Bevestigingsdeel A

Montaggio A 2⑦

Ø5 × 12 mm

Blechschraube

Zelftappende schroef

Vite f ilettante 2

②

5 m

10-pin-Steckverbindungskabel

10 pens stekkersnoer

10-Cavo di collegamento 1⑤　

Halterung B

Bevestigingsdeel B

Montaggio B 1⑧

Ø3 × 10 mm

Blechschraube

Zelftappende schroef

Vite f ilettante 2

③

4,3 m

Lautsprecherkabel

Luidsprekerdraad

Cavo del diffusore 1⑥

Ø5 × 16 mm

Blechschraube

Zelftappende schroef

Vite f ilettante 2⑨1

Störung Ursache Abhilfemaßnahme

Stromversorgung läßt sich nicht

einschalten (die Betriebsanzei-

ge leuchtet nicht).

• Die Sicherung ist durchgebrannt • Die ⊕/⊖-Polarität des Netzkabels überprüfen und sich vergewissern, daß die Adern

nicht kurzgeschlossen sind; danach eine Sicherung mit dem korrekten Widerstandswert

einsetzen.

• Die Kabel korrekt anschließen und sich dabei auf das Anschlußbeispiel beziehen (Siehe

„Anschlüsse“).

• Der Stromversorgungsstift (gelb) des 10-pin-Steckverbindungskabel ist nicht angeschlossen. • Das Kabel korrekt anschließen und sich dabei auf das Anschlußbeispiel beziehen (Siehe

„Anschlüsse“).

• Die Masseklemme an einem Metallteil des Fahrzeugs (keine lackierte Fläche) anbringen

und gut festziehen.

• Den Stecker bis zum Anschlag einschieben.

• Alle Kabel auf korrekten Anschluß überprüfen, dann das Minuskabel ⊖ an der Batterie

anschließen.

• Der Steuerstift (blau/weiß) des 10-pin-Steckverbindungskabel ist nicht angeschlossen.

• Der Erdungsstift (schwarz) des 10-pin-Steckverbindungskabel ist nicht angeschlossen.

• Der 10-pin-Stecker ist nicht fest eingeschoben.

• Das Minuskabel ⊖ der Fahrzeugbatterie ist nicht angeschlossen. • Alle Kabel auf korrekten Anschluß überprüfen, dann das Minuskabel ⊖ an der Batterie

anschließen.

Kein Ton

• Der Dämpfungsregler der mittleren Einheit ist nicht auf ON gestellt. • Den Dämpfungsregler auf OFF stellen.

• Der VOLUME-Regler ist auf die MIN-Position gestellt. • Drehen Sie den VOLUME-Regler und stellen Sie ihn auf einen geeigneten Wert ein.

• Die Lautsprecherkabel sind inkorrekt angeschlossen. • Das Kabel korrekt anschließen und sich dabei auf das Anschlußbeispiel beziehen (Siehe

„Anschlüsse“).

• Die Klemmen der Verbindung sind inkorrekt angeschlossen. • Die Stecker bzw. Anschlußbuchsen bis zum Anschlag auf die Klemmen aufschieben.

Der Klang ist klein.

• Die FREQUENCY-Einstellung ist auf die niedrigste Position (50 Hz) eingestellt. • Drehen Sie den FREQUENCY-Regler und stellen Sie ihn auf einen geeigneten Wert ein.

• Die Klemmen der Verbindung sind inkorrekt angeschlossen. • Stecken Sie das Kabel in die REMOTE-Klemme.

• Prüfen Sie, ob das RCA-Kabel richtig angeschlossen ist.

• Ein starker Stromeingang löst die Schutzschaltung des Geräts aus. • Drehen Sie die Lautstärke für eine Weile auf MIN.

Schlechte Klangqualität (ver-

zerrt).

• Der VOLUME-Regler ist zu hoch eingestellt. • Drehen Sie den VOLUME-Regler und stellen Sie ihn auf einen geeigneten Wert ein.

Unnatürlicher Klang

• Die Lautsprecherkabel wurden mit umgekehrter Polarität angeschlossen (Plusseite:

⊕;

Minusseite:⊖)

• Das Kabel korrekt anschließen und sich dabei auf das Anschlußbeispiel beziehen (Siehe

„Anschlüsse“).

• Die Masseklemme an einem Metallteil des Fahrzeugs (keine lackierte Fläche) anbringen

und gut festziehen.

• Schlechter Kontakt am Erdungsstift (schwarz) des 10-pin-Steckverbindungskabel.

Die Fernbedienung funktioniert

nicht.

• Das Fernbedienungskabel ist getrennt oder falsch angeschlossen. • Stecken Sie das Kabel in die REMOTE-Klemme.

• Den Stecker bis zum Anschlag einschieben.

• Schließen Sie das Kabel an und befestigen Sie es ordnungsgemäß (Siehe „Das Kabel an

der richtigen Stelle anbringen“).

Die Betriebsanzeige auf der

Fernbedienung leuchtet nicht.

Probleem Oorzaak Oplossing

De stroom kan niet worden

ingeschakeld (de stroomindi-

cator licht niet op.).

• De zekering is doorgebrand. • Controleer de ⊕/⊖ polariteit van het stroomsnoer en of de bedrading nergens kort-

gesloten is en vervang vervolgens de zekering door een met het opgegeven vermogen.

• Sluit de snoeren op de juiste manier aan door het aansluitingsvoorbeeld (zie „Aanslui-

tingen”).

• De stroomvoorzieningspen (geel) van de 10-pens snoer-aansluiting is niet doorverbonden. • Sluit het snoer op de juiste manier aan door het aansluitingsvoorbeeld (zie „Aansluitin-

gen”).

• Bevestig de aarding aan een metalen gedeelte van het voertuig (niet aan een gelakt

deel) door het goed vast te schroeven.

• Steek de stekker er goed in.

• Controleer alle verbindingen van alle snoeren en sluit vervolgens de ⊖ kabel weer op

de accu aan.

• De stroombedieningspen (blauw/wit) van de 10-pens snoer-aansluiting is niet doorver-

bonden.

• De aardingspen (zwart) van de 10-pens snoer-aansluiting is niet doorverbonden.

• De 10-pens stekker is niet goed aangesloten.

• De negatieve ⊖

kabel van de accu van de auto is losgekoppeld. • Controleer alle verbindingen van alle snoeren en sluit vervolgens de

⊖ kabel weer op

de accu aan.

Geen geluid

• De demper van de geluid bestanddelen staat aan (ON). • Schakel de demping uit.

• De VOLUME instelling staat op de laagste (MIN) stand. • Verdraai aan de knop VOLUME en zet deze op een optimaal niveau.

• De luidspreker-snoeren zijn niet op de juiste manier aangesloten. • Sluit het snoer op de juiste manier aan door het aansluitingsvoorbeeld (zie „Aansluitin-

gen”).

• De aansluitingen zijn niet op de juiste manier gemaakt. • Steek de stekkers helemaal in de aansluitingen.

Het geluid klinkt zacht.

• De FREQUENCY-knop is ingesteld op de minimumpositie (50 Hz). • Verdraai aan de knop FREQUENCY en zet deze op een optimaal niveau.

• De aansluitingen zijn niet op de juiste manier gemaakt. • Verbind het snoer met de REMOTE aansluiting.

• Controleer of het RCA (tulpstekker) snoer op de juiste manier is aangesloten.

• Een grote stroomingang zorgt ervoor dat het beschermingscircuit voor dit apparaat

werkt.

• Zet het volume op MIN voor enige tijd.

De geluidskwaliteit is slecht

(geluid is vervormd).

• De VOLUME instelling is ingesteld op hoog. • Verdraai aan de knop VOLUME en zet deze op een optimaal niveau.

Het geluid is onnatuurlijk.

• De luidspreker-snoeren zijn aangesloten met omgekeerde positieve ⊕ en negatieve ⊖

polariteit.

• Sluit de snoeren op de juiste manier aan door het aansluitingsvoorbeeld (zie „Aanslui-

tingen”).

• Bevestig de aarding aan een metalen gedeelte van het voertuig (niet aan een gelakt

deel) door het goed vast te schroeven.

• De aardingspen (zwart) van de 10-pens snoer-aansluiting is niet goed doorverbonden.

De afstandsbe diening doet

het niet.

• De snoer van de afstandsbediening is niet aangesloten of niet goed aangesloten. • Verbind het snoer met de REMOTE aansluiting.

• Steek de stekker er goed in.

• Sluit de snoer goed aan en zet het vast (zie „Vastzetten van de bedrading”).

De stroomindic ator op de af-

standsbediening brandt niet.

Problema Causa Rimedio

L’unità non si accende (l’indi-

catore di alimentazione non si

accende.).

• Un fusibile è saltato. • Controllare che le polarità

⊕ e ⊖ del cavo di alimentazione e degli altri cavi non siano

in corto circuito e se necessario sostituire il fusibile installato con un altro del giusto

amperaggio.

• Ricollegare i cavi correttamente consultando in proposito l’esempio di collegamento

(consultare “Collegamenti”).

• Il piedino di alimentazione giallo del cavo di collegamento a 10 piedini non è collegato. • Collegare il cavo correttamente consultando l’esempio (consultare “Collegamenti”).

• Applicare il cavo di messa a terra ad una sezione metallica del veicolo, e non ad una

dipinta fissandolo fermamente con la vite.

• Inserire a fondo il connettore.

• Controllare i collegamenti di tutti i cavi e quindi collegare il cavo

⊖ della batteria.

• Il piedino di alimentazione blu/bianco del cavo di collegamento a 10 piedini non è col-

legato.

• Il piedino nero di messa a terra del cavo di collegamento a 10 piedini non è collegato.

• Il connettore a 10 piedini non è ben collegato.

• Il cavo negativo ⊖ della batteria è scollegato. • Controllare i collegamenti di tutti i cavi e quindi collegare il cavo

⊖ della batteria.

Nessun suono

• L’attenuatore dei componenti audio è stato portato su On. • Disattivare l’attenuatore.

• Il controllo VOLUME si trova sulla posizione di minimo. • Ruotare la manopola di controllo VOLUME e impostarla su un livello ottimale.

• I cavi dei diffusori non sono collegati correttamente. • Collegare il cavo correttamente consultando l’esempio (consultare “Collegamenti”).

• I terminali di collegamento non sono collegati correttamente. • Inserire i connettori o gli spinotti a fondo nei terminali.

Il suono è esile.

• Il controllo FREQUENCY è impostato sulla posizione minima (50 Hz). • Ruotare la manopola di controllo FREQUENCY e impostarla su un livello ottimale.

• I terminali di collegamento non sono collegati correttamente. • Collegare il cavo al terminale REMOTE.

• Controllare che il cavo RCA sia collegato correttamente.

• Una grande potenza di ingresso causa l’azionamento del circuito di protezione per que-

sta unità.

• Portare il volume a MIN per un certo tempo.

La qualità sonora è cattiva

(il suono è distorto).

• Il controllo VOLUME è impostato su alto. • Ruotare la manopola di controllo VOLUME e impostarla su un livello ottimale.

Il suono è innaturale.

• I cavi dei diffusori sono collegati alla polarità ⊕ e ⊖ scorretta. • Collegare il cavo correttamente consultando l’esempio (consultare “Collegamenti”).
