Kern 440-49N Bruksanvisning (181 Sidor)

KERN & Sohn GmbH

Ziegelei 1

D-72336 Balingen

Email:

info@kern- sohn.com

Tel.: +49-[0]7433 9933- -0

Fax: +49- - - [0]7433 9933 149

Internet:

www.kern- sohn.com

Gebruiksaanwijzing

Precisieweegschaal

KERN 440

Versie 4.4

2017 10-

NL

440-BA- -1744 nl

440- -s-1744 2 BA

NL

KERN 440

Versie 4.4 - 2017 10

Gebruiksaanwijzing

Precisieweegschaal

Inhoudsopgave

1 Technische gegevens .................................................................................... 4

2 Conformiteitverklaring .................................................................................. 7

3 Basisopmerkingen (algemene informatie) ................................................... 8

3.1 Gebruik volgens bestemming ................................................................................................. 8

3.2 Afwijkend gebruik ..................................................................................................................... 8

3.3 Garantie ..................................................................................................................................... 8

3.4 Toezicht over controlemiddelen ............................................................................................. 9

4 Veiligheid grondrichtlijnen............................................................................ 9

4.1 Richtlijnen van de gebruiksaanwijzing nakomen . 9................................................................

4.2 Personeelscholing .................................................................................................................... 9

5 Vervoer en opslag .......................................................................................... 9

5.1 Controle bij ontvangst ............................................................................................................. 9

5.2 Verpakking/ retourvervoer ....................................................................................................... 9

6 Uitpakken, installeren en aanzetten ........................................................... 10

6.1 Plaats van installatie, gebruikslocatie .................................................................................. 10

6.2 Uitpakken/instellen ................................................................................................................. 10

6.3 Netwerkaansluiting ................................................................................................................. 11

6.4 Bedrijf met batterijvoeding / bedrijf met accuvoeding (optioneel) .................................... 11

6.5 Aansluiten van randapparatuur ............................................................................................ 12

6.6 Eerste ingebruikname ............................................................................................................ 12

6.7 Justeren doorvoeren .............................................................................................................. 12

6.8 Wegen onder de vloer ............................................................................................................ 13

7 Bedienelementen ......................................................................................... 14

7.1 Toetsenbordoverzicht ............................................................................................................ 14

8 . Basismodus ................................................................................................ 15

Aanzetten.............................................................................................................................................. 15

Uitzetten................................................................................................................................................ 15

Wegen ................................................................................................................................................... 15

Tarreren ................................................................................................................................................ 15

Functie PRETARE ................................................................................................................................ 16

“Plus/Minus” wegen ............................................................................................................................ 17

Aantal stuks bepalen ........................................................................................................................... 17

"Netto- Totaal" wegen........................................................................................................................... 18

Procentbepaling .................................................................................................................................. 19

3 - -s-1744 440 BA

9 Menu ............................................................................................................. 20

9.1 Navigatie in het menu ............................................................................................................ 20

9.2 Menu overzicht - ....................................................................................................................... 23

9.3 Omschrijvingvan de afzonderlijke menupunten ................................................................. 25

Weegeenheden .................................................................................................................................... 25

Doseren en zero tracking................................................................................................................... 27

Keuze van het justeergewicht ............................................................................................................ 27

Filter ...................................................................................................................................................... 29

Verlichte achtergrond van de afleesinrichting ................................................................................. 29

Functie dieren wegen .......................................................................................................................... 30

Fabrieksinstellingen herstellen .......................................................................................................... 30

9.4 Parameters van de interface ................................................................................................. 31

Modus van de gegevenstransmissie ................................................................................................. 31

Afdruk ................................................................................................................................................... 32

Transmissiesnelheid ........................................................................................................................... 33

10 Gegevensuitgave RS-232C ......................................................................... 33

10.1 Technische gegevens ............................................................................................................ 33

10.2 Pinvastlegging van het uitgangscontact van de weegschaal ........................................... 33

10.3 Beschrijving van de gegevenstransmissie .......................................................................... 34

10.3.1 Pr PC .................................................................................................................................... 34

10.3.2 AU Pr .................................................................................................................................... 34

10.3.3 AU PC .................................................................................................................................. 34

10.3.4 rE Cr .................................................................................................................................... 35

10.4 Gegevensuitgave naar de printer van barcodes ................................................................. 36

11 Onderhoud, behouden van werkprestatie, verwijderen ........................... 36

11.1 Reinigen .................................................................................................................................. 36

11.2 Onderhoud, behouden van werkprestatie ........................................................................... 36

11.3 Verwijderen ............................................................................................................................. 36

12 Hulp bij kleine storingen ............................................................................. 37

440- -s-1744 4 BA

1 Technische gegevens

KERN - - - 440 21N 440 21A 440 33N

Afleesbaarheid (d) 0,001 g 0,001 g 0,01 g

Weegbereik (max.) 40 g 60 g 200 g

Tarrabereik (subtractief) 40 g 60 g 200 g

Reproduceerbaarheid 0,001 g 0,001 g 0,01 g

Liniariteit ±0,003 g ±0,003 g ±0,02 g

Minimaal onderdelengewicht bij

samentellen

0,002 g 0,002 g 0,02 g

Opwarmingsduur 2 uur 2 uur 30 minuut

Aantal referentiestuks bij

samentellen 5, 10, 25, 50

Weegeenheden Details: “Weegeenheden”, zie hoofdstuk 7.9

Aanbevolen kalibratiemassa niet

toegevoegd (klasse) 40 g (F1) 50 g (F2) 200 g (M1)

Duur van signaaltoename (typisch) 3 s

Bedrijfstemperatuur + 5°C .... + 35°C

Luchtvochtigheid max. 80% (geen condensatie)

Behuizing (breedte x diepte x

hoogte) (mm)

165 x 230 x 80

Weegplateau mm Ø 81 Ø 81 Ø 105

Totaal gewicht kg (netto) 1,0 1,0 1,0

Weeginrichting onder de vloer - - Standaard

Haken voor wegingen onder het

weegplateau

- - Optie

5 - -s-1744 440 BA

KERN - - - - 440 35N 440 35A 440 43N 440 45N

Afleesbaarheid (d) 0,01 g 0,01 g 0,1 g 0,1 g

Weegbereik (max.) 400 g 600 g 400 g 1000 g

Tarrabereik (subtractief) 400 g 600 g 400 g 1000 g

Reproduceerbaarheid 0,01 g 0,01 g 0,1 g 0,1 g

Liniariteit ±0,03 g ±0,03 g ±0,2 g ±0,2 g

Minimaal onderdelengewicht bij

samentellen

0,02 g 0,02 g 0,2 g 0,2 g

Opwarmingsduur 2 uur 2 uur 10 minuut 30 minuut

Aantal referentiestuks bij

samentellen 5, 10, 25, 50

Weegeenheden Details: “Weegeenheden”, zie hoofdstuk 7.9

Aanbevolen kalibratiemassa niet

toegevoegd (klasse) 400 g (F2) 500 g (F2) 400 g (M2) 1000 g (M1)

Duur van signaaltoename

(typisch)

3 s

Bedrijfstemperatuur + 5°C .... + 35°C

Luchtvochtigheid max. 80% (geen condensatie)

Behuizing (breedte x diepte x

hoogte) (mm)

165 x 230 x 80

Weegplateau mm Ø 105 Ø 105 130 x 130 130 x 130

Totaal gewicht kg (netto) 1,0 1,0 1,0 1,0

Weeginrichting onder de vloer Standaard

Haken voor wegingen onder het

weegplateau

Optie

440- -s-1744 6 BA

KERN - - - 440 47N 440 49N 440 49A

Afleesbaarheid (d) 0,1 g 0,1 g 0,1 g

Weegbereik (max.) 2000 g 4000 g 6000 g

Tarrabereik (subtractief) 2000 g 4000 g 6000 g

Reproduceerbaarheid 0,1 g 0,1 g 0,1 g

Liniariteit ±0,2 g ± 0,3 g ± 0,3 g

Minimaal onderdelengewicht bij

samentellen

0,2 g g 0,2 0,2 g

Opwarmingsduur 30 minuut 2 uur 2 uur

Aantal referentiestuks bij

samentellen

5, 10, 25, 50

Weegeenheden Details: “Weegeenheden”, zie hoofdstuk 7.9

Aanbevolen kalibratiemassa niet

toegevoegd (klasse) 2000 g (M1) 4000 g (F2) 5000 g (F2)

Duur van signaaltoename

(typisch)

3 s

Bedrijfstemperatuur + 5°C .... + 35°C

Luchtvochtigheid max. 80% (geen condensatie)

Behuizing (breedte x diepte x

hoogte) (mm)

165 x 230 x 80

Weegplateau mm 130 x 130 150 x 170 150 x 170

Totaal gewicht kg (netto) 1,0 1,0 1,0

Weeginrichting onder de vloer Standaard

Haken voor wegingen onder het

weegplateau

Optie

7 - -s-1744 440 BA

KERN - - - 440 51N 440 53N 440 55N

Afleesbaarheid (d) 1 g 1 g 0,2 g

Weegbereik (max.) 4000 g 6000 g 6000 g

Tarrabereik (subtractief) 4000 g 6000 g 6000 g

Reproduceerbaarheid 1 g 1 g 0,2 g

Liniariteit ± 2 g ± 2 g ± 0,6 g

Minimaal onderdelengewicht bij

samentellen

2 g 2 g 0,4 g

Opwarmingsduur 10 minuut 30 minuut 2 uur

Aantal referentiestuks bij

samentellen 5, 10, 25, 50

Weegeenheden Details: “Weegeenheden”, zie hoofdstuk 7.9

Aanbevolen kalibratiemassa niet

toegevoegd (klasse) 4000 g (M2) 5000 g (M2) 5000 g (F2)

Duur van signaaltoename

(typisch)

3 s

Bedrijfstemperatuur + 5°C .... + 35°C

Luchtvochtigheid max. 80% (geen condensatie)

Behuizing (breedte x diepte x

hoogte) (mm)

165 x 230 x 80

Weegplateau mm 150 x 170 150 x 170 150 x 170

Totaal gewicht kg (netto) 1,0 1,0 1,0

Weeginrichting onder de vloer Standaard

Haken voor wegingen onder het

weegplateau

Optie

2 Conformiteitverklaring

De huidige EG/EU conformiteitverklaring is beschikbaar op:

www.kern-sohn.com/ce

440- -s-1744 8 BA

3 Basisopmerkingen (algemene informatie)

3.1 Gebruik volgens bestemming

De door u aangekochte weegschaal dient ter bepaling van het gewicht (de

weegwaarde) van het gewogen materiaal. Ze dient als een "onzelfstandige

weegschaal” te worden beschouwd, d.w.z. dat het gewogen materiaal voorzichtig

met de hand in het midden van het weegschaalplateau dient te worden geplaatst. De

weegwaarde kan na stabilisatie worden afgelezen.

3.2 Afwijkend gebruik

De weegschaal niet voor dynamische wegingen gebruiken. Indien de hoeveelheid

gewogen materiaal enigszins verminderd of vergroot wordt, kan het in de

weegschaal geplaatste “compensatie- en stabilisatiemechanisme” foutieve

weegresultaten laten aflezen! (Voorbeeld: de vloeistof vloeit langzaam van de

container uit die op de weegschaal is geplaatst).

Het weegschaalplateau niet aan langdurige belasting blootstellen. Het kan

beschadiging van het meetmechanisme veroorzaken.

Stoten en overbelasting van de weegschaal boven aangegeven maximale last (Max)

met bestaande tarravooraftrek, absoluut mijden. Het kan beschadiging van de

weegschaal veroorzaken.

De weegschaal nooit in ruimtes met explosiegevaar gebruiken. De serie uitvoering is -

geen explosiebestendige uitvoering.

Geen aanpassingen in de constructie van de weegschaal aanbrengen. Het kan tot

foutieve weegresultaten, inbreuk op technische veiligheidsvoorwaarden als ook tot

beschadiging van de weegschaal leiden.

De weegschaal mag enkel conform beschreven richtlijnen worden gebruikt. Andere

gebruiksbereiken / toepassingsgebieden vereisen schriftelijke toestemming van de

firma KERN.

3.3 Garantie

De garantie vervalt ingeval van:

• niet naleven van onze richtlijnen zoals in de gebruiksaanwijzing bepaald;

• gebruik niet volgens beschreven toepassingen;

• wijziging of opening van het toestel;

• mechanische beschadiging of door werking van media, vloeistoffen;

• gewoon verbruik;

• onjuiste plaatsing of onjuiste elektrische installatie;

• overbelasting van het meetmechanisme.

9 - -s-1744 440 BA

3.4 Toezicht over controlemiddelen

In het kader van kwaliteitsverzekeringssysteem dienen regelmatig technische

meeteigenschappen van de weegschaal en eventueel beschikbare

controlegewichten te worden gecontroleerd. Daarvoor dient de bevoegde gebruiker

een juist tijdsinterval als ook aard en omvang van dergelijke controle te bepalen.

Informatie betreffende toezicht over controlemiddelen zoals weegschalen als ook

over noodzakelijke controlegewichten zijn toegankelijk op de website van de firma

KERN (www.kern-sohn.com). De controlegewichten en weegschalen kan men snel

en goedkoop ijken in een kalibratielaboratorium van de firma KERN geaccrediteerd

door DKD (Deutsche Kalibrierdienst) (terugzetten naar de norm geldende in bepaald

land).

4 Veiligheid grondrichtlijnen

4.1 Richtlijnen van de gebruiksaanwijzing nakomen

Vóór plaatsen en aanzetten van het toestel dient men

onderhavige gebruiksaanwijzing nauwkeurig te lezen, ook indien

u al ervaring met KERN weegschalen hebt.

Alle taalversies

bevatten vertaling die niet bindend is. Het

oorspronkelijke document in het Duits is bindend.

4.2 Personeelscholing

Het toestel mag enkel door geschoolde medewerkers worden bediend en

onderhouden.

5 Vervoer en opslag

5.1 Controle bij ontvangst

Onmiddellijk na ontvangst van het pakket controleren of er geen zichtbare

beschadigingen aanwezig zijn-hetzelfde betreft het toestel na uitpakken.

5.2 Verpakking/ retourvervoer



Alle delen van de originele verpakking dienen te worden

behouden voor het geval van eventueel retourvervoer.

 Voor retourvervoer enkel originele verpakking gebruiken.



Vóór versturen alle aangesloten kabels en losse/mobiele

onderdelen loskoppelen.



Indien aanwezig dient de vervoerbescherming opnieuw te

worden aangebracht.

 Alle delen, bv. het glazen

windscherm, het

weegschaalplateau, de netadapter, e.d. dienen tegen

uitglijden en beschadiging te worden beveiligd.

440 10- -s-1744 BA

6 Uitpakken, installeren en aanzetten

6.1 Plaats van installatie, gebruikslocatie

De weegschalen worden op dergelijke manier geconstrueerd dat er in normale

gebruiksomstandigheden geloofwaardige weegresultaten worden bereikt.

De keuze van juiste locatie van de weegschaal verzekert een precieze en snelle

werking.

Daarom dient men bij keuze van plaats van installatie volgende regels in acht

te nemen:

• De weegschaal op een stabiele, vlakke oppervlakte plaatsen.

• Extreme temperaturen als ook temperatuurverschillen bij bv. plaatsing bij

verwarming of in plaatsen met directe werking van zonnestralen mijden.

• De weegschaal tegen directe werking van tocht bij open raam of deur

beschermen.

• Stoten tijdens weging mijden.

• De weegschaal tegen hoge luchtvochtigheid, dampen en stof beschermen.

• Het toestel niet aan langdurige werking van grote vochtigheid blootleggen.

Ongewenst dauwen (condensatie van luchtvocht op het toestel) kan

voorkomen indien een koud toestel in een veel warmere omgeving wordt

geplaatst. In een dergelijk geval een losgekoppeld toestel ca. 2 uur lang aan

de omgevingstemperatuur laten acclimatiseren.

• Statische ladingen van gewogen materiaal, de weegschaalcontainer mijden.

• De toestellen niet in gebieden gebruiken met explosiegevaar of in gebieden

waar gevaar bestaat voor explosie van gassen, dampen, nevels en stoffen!

• Ver van chemische middelen (bv. vloeistoffen of gassen) houden die agressief

op de interne en externe weegschaaloppervlaktes kunnen uitwerken en deze

beschadigen.

• Met de IP beschermklasse rekening houden.

• Ingeval van elektromagnetische velden, statische ladingen als ook instabiele

elektrische voeding zijn grote afwijkingen in weergave mogelijk (foutief

weegresultaat). Men dient dan de weegschaal te verplaatsen.

6.2 Uitpakken/instellen

De weegschaal voorzichtig uit de verpakking halen, plastic zakje uitnemen en de

weegschaal in een aangegeven werkplek plaatsen.

De weegschaal zo plaatsen dat het weegschaalplateau horizontaal ligt.

Ingeval van modellen 440 21A vóór aanbrengen van het weegplate- -21N en 440 au

vervoerbescherming verwijderen.

11 440 - -s-1744 BA

Leveringsomvang / serietoebehoren

• Weegschaal (met bedrijfsdeksel)

• Weegplateau

• Netadapter

• Gebruiksaanwijzing

• Windsscherm (440- -21N, 440 21A)

6.3 Netwerkaansluiting

Elektrische voeding wordt door de externe netadapter geleverd. De geprinte

spanningswaarde moet met de plaatselijke spanning overeenkomen.

Enkel de originele netadapters van de firma KERN gebruiken. Gebruik van andere

producten vereist toestemming van de firma KERN.

6.4 Bedrijf met batterijvoeding / bedrijf met accuvoeding (optioneel)

Het deksel van de batterijcontainer onderaan de weegschaal afnemen. De platte

batterij 9V aansluiten.

Het deksel van de batterijcontainer opnieuw aanzetten.

In de modus batterijvoeding beschikt de weegschaal over de functie automatisch

uitschakelen die in het menu geactiveerd en gedeactiveerd kan worden (zie

hoofdstuk 9).

 In de weegmodus de toets drukken en zo lang gedrukt houden totdat PRINT

de aanduiding [Unit] verschijnt.

 De toets MODE meermaals drukken totdat de aanduiding "AF" verschijnt.

 Met de toets SET bevestigen.

 Met de toets MODEis het mogelijk om één van twee onderstaande instellingen

te kiezen:

„AF on”:

Om de batterij te besparen wordt de weegschaal automatisch 3

minuten na afronden van de weging uitgezet.

„AF off”:

De uitschakelfunctie niet actief.

 De keuze met de toets SET bevestigen. De weegschaal wordt terug naar de

weegmodus omgeschakeld.

Nadat de batterijen leeg worden, wordt op het display " " afgelezen. De toets LO

ON/OFF drukken en onmiddellijk batterijen vervangen.

Indien de weegschaal langere tijd niet wordt gebruikt, de batterijen uithalen en

separaat bewaren. Door uitvloeien van elektrolyt kan de weegschaal worden

beschadigd.

Indien een optionele accu toegankelijk is, kan deze door een afzonderlijke

contactdoos in de batterijcontainer worden aangesloten. Men dient dan tevens de

met de accu geleverde netadapter te gebruiken.

440 12- -s-1744 BA

6.5 Aansluiten van randapparatuur

Vóór aansluiten of afkoppelen van extra apparatuur (printer, computer) aan het

gegevensinterface dient de weegschaal noodzakelijk van netwerk te worden

gescheiden.

Alleen accessoires en randapparatuur van de firma KERN die optimaal aan de

weegschaal worden aangepast, mogen met de weegschaal worden gebruikt.

6.6 Eerste ingebruikname

Om precieze weegresultaten met behulp van elektronische weegschalen te krijgen,

dienen ze een juiste werkingstemperatuur te bereiken (zie “Opwarmingstijd”,

hoofdstuk 1). Tijdens opwarming moet de weegschaal elektrisch gevoed worden

(contact, accu of batterij).

De nauwkeurigheid van de weegschaal is van lokale valversnelling afhankelijk.

De aanwijzingen in het hoofdstuk "Justeren" opvolgen.

6.7 Justeren doorvoeren

De kalibratie dient te worden uitgevoerd met behulp van het aanbevolen

kalibratiegewicht (zie hoofdstuk 1 "Technische gegevens"). Het justeren mag tevens

worden uitgevoerd met behulp van gewichten met andere nominale waarden (zie

tabel 1), het is echter meettechnisch niet optimaal.

Handelingen tijdens justeren:

Voor stabiele omgevingsomstandigheden zorgen. Voor opwarmingstijd zorgen (zie

hoofdstuk 1) die voor stabilisatie van de weegschaal nodig is.

 De weegschaal met de toets ON/OFF aanzetten.

 De toets drukken en zo lang gedrukt houden totdat de aanduiding MODE

“CAL” verschijnt. Vervolgens verschijnt op display de blinkende, nauwkeurige

waarde van het gekozen kalibratiegewicht (zie hoofdstuk . 9.3).

 Het justeergewicht in het midden van het weegschaalplateau plaatsen.

 De toets SET drukken. De aanduiding “ ” verschijnt, en de weegschaal CAL F

wordt automatisch terug in de weegmodus gezet. Op de display verschijnt de

gewichtswaarde van het justeergewicht.

Bij het voorkomen van een justeerfout of bij gebruik van onjuist justeergewicht

verschijnt de aanduiding " ". Justeren herhalen.CAL E

Het justeergewicht met de weegschaal bewaren. Bij toepassingen met een

kwaliteitsbelang wordt aanbevolen om de afleesbaarheid van de weegschaal

dagelijks te controleren.

13 440 - -s-1744 BA

6.8 Wegen onder de vloer

Wegen onder de vloer maakt het mogelijk om de voorwerpen te wegen die vanwege

hun grootte of vorm niet op de schaal kunnen worden gesteld.

Men dient als volgt te handelen:

• De weegschaal uitzetten.

• De dop in het onderbouw van de weegschaal afnemen.

• De haak voor wegen onder de vloer voorzichtig en geheel ophangen.

• De weegschaal boven de opening plaatsen.

• Het gewogen materiaal op de haak ophangen en de weging uitvoeren.

Afb. 1: De weegschaal voor het wegen onder de vloer voorbereiden.

VOORZICHTIG

▬

Alle opgehangen voorwerpen moeten voldoende stabiel zijn en

het gewogen materiaal stevig gemonteerd worden

(instortgevaar).

▬ Nooit lasten ophangen die gegeven maximale belasting (Max)

overschrijden (instortgevaar).

▬

Onder de last mogen zich geen levende wezens of voorwerpen

bevinden die letsels kunnen opkomen of beschadigd kunnen

worden.

Na voltooid wegen onder vloer is het noodzakelijk om opnieuw de

opening in de

onderbouw van de weegschaal te sluiten

(stofbescherming).

440 14- -s-1744 BA

7 Bedienelementen

7.1 Toetsenbordoverzicht

Toets Omschrijvi

ng

Functie

PRINT De toets

PRINT

• Weeggegevens door interface doorgeven

• Het menu opvragen (de toets gedrukt houden totdat

het menu "UNIT" verschijnt)

SET/M De toets

SET

• De instellingen in het menu bevestigen

• Opslaan en het menu verlaten

MODE/CAL De toets

MODE

• Keuze van de menupunten

• De instellingen in het menu wijzigen

• Justeren

TARE De toets

TARE

• Tarreren

ON/OFF De toets

ON/OFF

• -Aan /uitzetten

15 440 - -s-1744 BA

8 Basismodus

Aanzetten

 De toets ON drukken.

De autotest van de weegschaal wordt uitgevoerd. De

weegschaal is paraat direct nadat de gewichtsaanduiding

verschijnt.

Uitzetten

 De toets OFF drukken, de display verdwijnt.

Wegen  Het gewogen materiaal opleggen.



Nadat een stabilisatiecontrole wordt voltooid en de

stabilisatietoestand positief wordt beoordeeld, verschijnt

aan de rechter kant van de display de weegeenheid (bv.

g of kg).

 Het weegresultaat aflezen.

Indien het gewogen materiaal zwaarder is dan het

weegbereik, verschijnt op display het symbool “Error

“ (=

overbelasting) en het luidt een akoestische signaal.

Tarreren

 De lege weegschaalcontainer leggen,

het gewicht van de

weegschaalcontainer verschijnt.

 De toets TARE

drukken, de nulaanduiding verschijnt. Het

tarragewicht blijft gememoriseerd totdat het gewist wordt.

O N

O F F

O N

O F F

TA R E

440 16- -s-1744 BA

 Het gewogen materiaal wegen, het netto gewicht verschijnt.

Het tarreerproces

kan een willekeurig aantal keren worden

herhaald, bij voorbeeld bij wegen van verschillende

ingrediënten van een mengsel (bijwegen). De grens wordt

bereikt op het moment dat het hele weegbereik wordt

gebruikt.

Nadat de weegschaalcontainer wordt weggenomen,

verschijnt zijn gewicht als een negatieve aanduiding.

Het tarragewicht blijft gememoriseerd totdat het gewist

wordt.

Tarra wissen

 De weegschaal ontlasten en de toets TARE

drukken, de

nulaanduiding verschijnt.

Functie PRE-

TARE

Door deze functie wordt het mogelijk het gewicht van de

tarracontainer op te slaan. Na uit-

en aanzetten werkt de

weegschaal steeds met de gememoriseerde tarrawaarde.



In de weegmodus de tarracontainer op het

weegschaalplateau stellen.

 De toets MODE meermaals drukken

totdat de aanduiding

"PtArE" verschijnt.



Het actuele gewicht dat zich op het weegschaalplateau

bevindt, als PRE-TARRA waarde met de toets SET

opslaan.

De

PRE-TARRA

waarde wissen.

 De toets MODE

meermaals drukken totdat de aanduiding

"PtArE" verschijnt.

 Met de toets bevestigen. De PRESET -

TARRA waarde

wordt gewist, de nulaanduiding verschijnt.

TA R E

M O D E

C A L

M O D E

C A L

17 440 - -s-1744 BA

“Plus/Minus”

wegen

Bijvoorbeeld voor controle van het stukgewicht, controle tijdens

de productie, etc.



Het aangegeven gewicht op het weegschaalplateau

plaatsen en de toets TARE drukken.

 Het aangegeven gewicht afnemen.

 De gecontroleerde voorwerpen achter elkaar op het

weegschaalplateau plaatsen, elke afwijking van het

aangegeven gewicht wordt met de waardeteken "+" en "−"

afgelezen.

Op dezelfde manier kunnen tevens verpakkingen worden

geproduceerd met hetzelfde gewicht ten opzichte van het

aangegeven gewicht..

 Met de toets TARE terug naar de weegmodus.

Aantal stuks

bepalen

Bij optellen van stuks kan men de in de container toegevoegde

elementen bijtellen of de uit de container gehaalde elementen

aftellen. Om bepaling van een groter aantal elementen

mogelijk te maken dient het gemiddelde gewicht van een

element met een kleine

hoeveelheid elementen worden

bepaald (aantal referentiestuks).

Hoe groter het aantal referentiestuks, hoe hoger de

nauwkeurigheid van de bepaling van het aantal stuks. Bij

kleine en zeer verschillende elementen moet de

referentiewaarde respectievelijk groot zijn.

Hoe groter het aantal referentiestuks, hoe hoger de

nauwkeurigheid van de bepaling van het aantal stuks.

Het bedrijf verloop in vier stappen:

de weegschaalcontainer tarreren,

aantal referentiestuks bepalen,

het referentiegewicht wegen,

aantal stuks bepalen

 In de weegmodus de toets MODE

bepalen. Het blinkende

actuele aantal referentiestuks “5PCS” verschijnt.

 Door de toets MODE

meermaals te drukken wordt het

opvragen van de volgende aantallen referentiestuks

mogelijk: 5, 10, 20, 25 en 50. Zo veel te tellen elementen op

de weegschaal opleggen als vereist in overeenstemming

met het ingestelde aantal referentiestuks.

 Met de toets SET

bevestigen. De weegschaal staat vanaf

nu in de optelmodus en telt alle elementen samen die zich

op het weegschaalplateau bevinden.

TA R E

M O D E

C A L

S E T

M

440 18- -s-1744 BA

• Terug naar de weegmodus

De toets MODE drukken.

• Foutmelding “Er 1”

De onderste grens van het minimale elementengewicht

overschreden, zie hoofdstuk 1 "Technische gegevens”. De

toets MODE drukken en de bepaling van de

referentiewaarde opnieuw starten.

• Tarreren

De tarracontainer kunnen ook bij het optellen worden

gebruikt. Voordat aantal stuks wordt bepaald, de

tarracontainer met de toets TARE tarreren.

"Netto Totaal"-

wegen

Bij de inweeg bij een tarracontainer van mengsel enkele

ingrediënten gebruikt, na de afronding is voor de controle van

het totale gewicht van alle ingewogen ingrediënten vereist

(netto-totaal, d.w.z zonder gewicht van tarracontainter).

Voorbeeld:

1.

De tarracontainer op het weegschaalplateau stellen. De

toets TARE drukken, de nulaanduiding verschijnt.

2. Ingrediënt inwegen. De toets SET

drukken, de

nulaanduiding verschijnt. Bij de linker rand van de display

verschijnt het symbool [].

3. Ingrediënt inwegen , de toets SET

drukken. De waarde

netto-totaal (som van de gewichten van de ingrediënten 

en ) verschijnt.

4. De toets SET opnieuw drukken, op nulaanduiding wachten.

5. Ingrediënt inwegen , de toets SET

drukken. De waarde

netto-totaal (som van de gewichten van de ingrediënten ,

  en ) verschijnt.



Vul zo nodig de formule naar de gewenste eindwaarde aan.

Voor elk ingrediënt stappen 4-5 herhalen.

 Met de toets TARE terug naar de weegmodus.

S E T

M

19 440 - -s-1744 BA

Procentbepaling

Door bepaling van percenten is het mogelijk om het gewicht in

percenten af te lezen, ten aanzien van het referentiegewicht

gelijk aan de waarde 100%.

 In de weegmodus de toets MODE

meermaals drukken

totdat de aanduiding [100%]verschijnt.

 Het referentiegewicht gelijk aan 100% waarde plaatsen.

 De referentiewaarde met de toets opslaan. Het SET

referentiegewicht afnemen.

 Het gewogen materiaal opleggen.

Het monstergewicht verschijnt in percenten, ten aanzien

van het referentiegewicht

Terug naar de weegmodus met de toets MODE.

M O D E

C A L

S E T

M

440 20- -s-1744 BA

9 Menu

9.1 Navigatie in het menu

Ingang tot het menu

In de weegmodus de toets PRINT,

drukken en gedrukt houden totdat de

aanduiding [ ] verschijnt.Unit

Keuze van de menupunten

De afzonderlijke menupunten kunnen

achter elkaar worden gekozen door de

toets MODE te drukken.

Wijziging van de instellingen

De keuze van het menupunt met de toets

SET bevestigen, de actuele instelling

verschijnt.

De instelling kan met de toets MODE

worden gewijzigd. Elke keer nadat de

toets MODE wordt gedrukt, verschijnt de

volgende instelling, zie hoofdstuk 9.2

"Menu overzicht".-

1. Wijzigingen in het menupunt

opslaan en het menu verlaten

 De toetsSET drukken, de weegschaal

wordt terug in de weegmodus

omgeschakeld.

P R IN T

M O D E

C A L

S E T

M

M O D E

C A L

S E T

M

21 440 - -s-1744 BA

2. De instellingen van enkele

menupunten wijzigen

De keuze van het menupunt met de toets

SET bevestigen, de actuele instelling

verschijnt.

De instelling met de toets MODE

wijzigen.

De toets TARE drukken, de aanduiding

"Exit" verschijnt.

Of

Met de toets SET (Ja) bevestigen, de

aanduiding " " verschijnt. Opslaan StorE

(toets SET) of wissen (toets ) en PRINT

het menu verlaten.

of

De toets PRINT (nee) drukken en zoals

boven omschreven de wijzigingen in de

volgende menupunten invoeren.

S E T

M

M O D E

C A L

TA R E

S E T

M

440 22- -s-1744 BA

Opslaan/wissen en het menu verlaten

Of

De ingevoerde wijzigingen me te toets

SET (ja) opslaan. De weegschaal wordt

automatisch terug naar de weegmodus

omgeschakeld.

of

Om de wijzigingen te wissen de toets

PRINT (nee) drukken. De weegschaal

wordt automatisch terug naar de

weegmodus omgeschakeld.

 Opslaan

 Annuleren

S E T

M

S E T

M

P R IN T

23 440 - -s-1744 BA

9.2 -Menu overzicht

Functieomschrijving Functie Parameter Omschrijving van de

keuzemogelijkheid

Omschakelen van

weegeenheden

(zie hoofdstuk 9.3)

UNIT

g*

Gram

kg

Kilogram (afhankelijk van model)

oz

pond

ozt

Ons

lb

Troy ounce

tlh

Tael (Hongkong)

tlt

Tael (Taiwan)

gn

Grain (afhankelijk van model)

dwt

Pennyweight (afhankelijk van

model)

mom

Momme

Tol

Tola

ct

Karaat (afhankelijk van model)

FFA

Willekeurig gekozen index

Modus gegevenstransmissie

(zie hoofdstuk 9.4)

Pr

rE CR*

Gegevensuitgave met behulp van

bevelen van afstandbediening (zie

hoofdstuk 10.3)

Pr PC

Gegevensuitgave nadat de toets

PRINT wordt gedrukt (zie

hoofdstuk 10.3)

AU PC

Ononderbroken gegevensuitgave

(zie hoofdstuk 10.3)

bA Pr Gegevensuitgave naar de printer

van barcodes (zie hoofdstuk 10.4)

AU Pr

Automatische gegevensuitgave

van stabiele weegwaarden (zie

hoofdstuk 10.3)

Keuze van de

uitdrukgegevens (zie

hoofdstuk 9.4)

LAPr

Hdr*

Titel printen

GrS

Het totale gewicht printen

Net

Het netto gewicht printen

tAr

Tarra printen

N7E

Het opgeslagen gewicht printen

PCS

Aantal stuks printen

AUJ

Stukgewicht printen

Rqt

Aantal referentiestuks printen

FFd

Pagina aan het begin van de

uitdraai verschuiven

FFE

Pagina aan het einde van de

uitdraai verschuiven

440 24- -s-1744 BA

Transmissiesnelheid

(zie hoofdstuk 9.4)

bAUd

19200

9600*

4800

2400

120

Functie "Auto off"

(bedrijf met

batterijvoeding), zie

hoofdstuk 6.4

AF

on*

Functie van automatisch

uitschakelen na 3 min. zonder

lastwijziging aan

off

Functie van automatisch

uitschakelen na 3 min. zonder

lastwijziging uit

Functie "Auto Zero"

(zie hoofdstuk 9.3)

tr

on*

Aan

off

Uit

Keuze van het

justeergewicht (zie

hoofdstuk 9.3.)

CAL

100

* afhankelijk van model

200

300

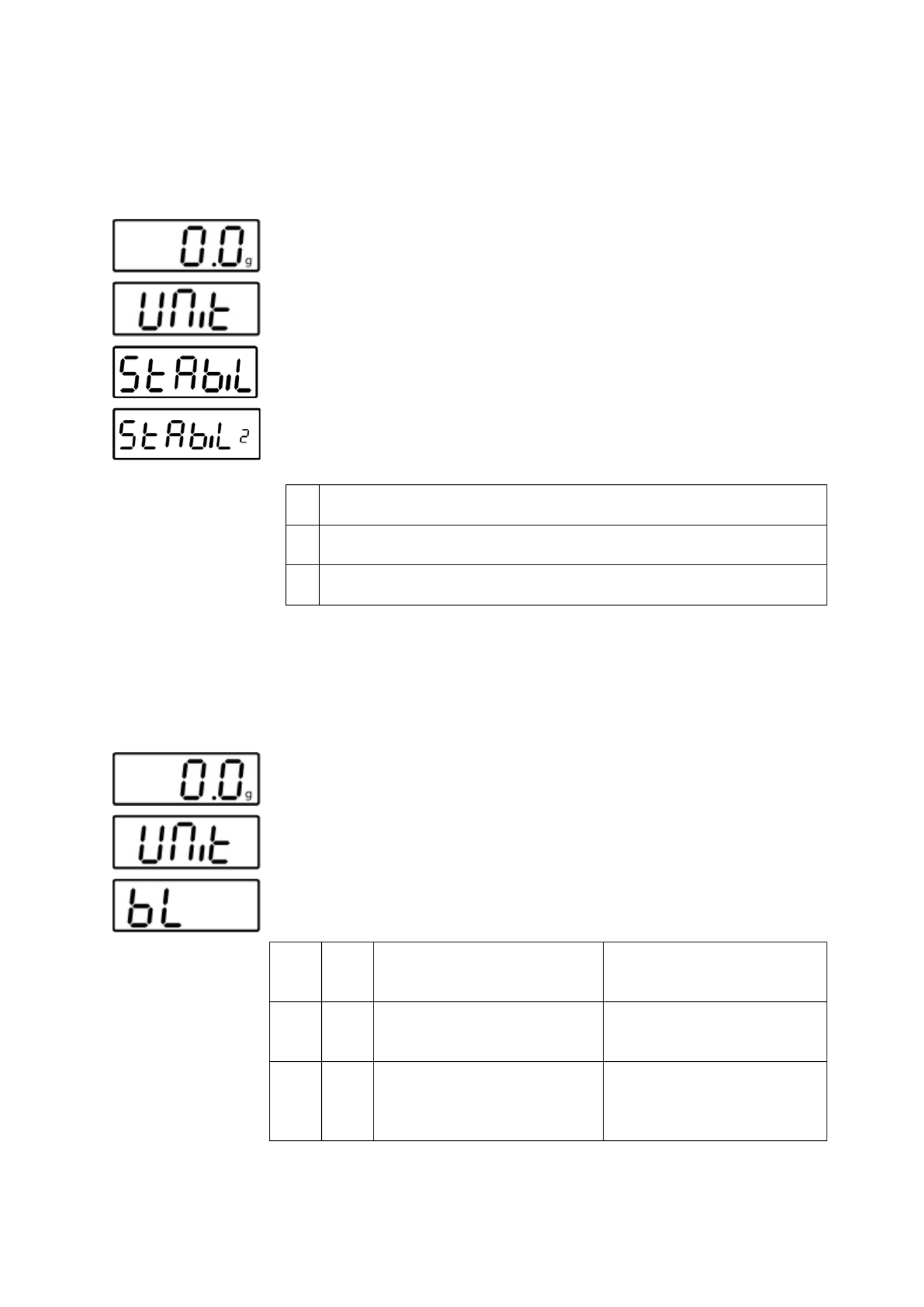

Filterfunctie

(zie hoofdstuk 9.3) enkel ,

modellen 440- 21A,

440- - 35A,440 49A

StAbiL

1

Snel aflezen

2

Normaal aflezen

3 Traag aflezen

Verlichte achtergrond (zie

hoofdstuk 9.3)

bL

on*

Verlichte achtergrond aan

off

Verlichte achtergrond uit

CH

Verlichte achtergrond wordt

automatisch uitgeschakeld 10s

na verkrijgen van stabiele

weegwaarde

Functie dieren wegen

(zie hoofdstuk 9.3)

ANL

off*

Uit

3 Tijdinterval 3 s

5 Tijdinterval 5 s

10 Tijdinterval 10 s

15 Tijdinterval 15 s

Naar fabriekinstellingen

terugzetten (zie hoofdstuk

9.3)

rSt

no*

Nee

yes Ja

* = Fabriekinstelling

25 440 - -s-1744 BA

9.3 Omschrijvingvan de afzonderlijke menupunten

Weegeenheden

 In de weegmodus de toets PRINT

, drukken en gedrukt houden

totdat de aanduiding [Unit] verschijnt.

 De toets SET drukken, de actueel ingestelde eenheid verschijnt.

 De toets MODE

drukken, de keuze van afzonderlijke eenheden

wordt mogelijk (zie onderstaand tabel).

 De eenheidkeuze met de toets SET bevestigen.

Aanduiding

Omrekeningsfac

tor

1 g =

Gram

g

1

Ons

oz

0,035273962

Troy ounce

ozt

0,032150747

pond

lb

0,0022046226

Tael (Hongkong)

tlh

0,02671725

Tael (Taiwan)

tlt

0,0266666

Grain (afhankelijk van model)

gn

15,43235835

Pennyweight (afhankelijk van model)

dwt

0,643014931

Momme

mom

0,2667

Tola

tol

0,0857333381

Karaat (afhankelijk van model)

ct

5

Willekeurig gekozen index *)

FFA

xx,xx

*) De omrekeningscoëfficiënt invoeren

 Zoals boven beschreven de toets meermaals drukken MODE

totdat de aanduiding "FFA" verschijnt.

 Om de coëfficiënt in te voeren de toets SET drukken, de actieve

positie blinkt.

Door de toets MODE te drukken wordt de afgelezen waarde met

1 vergroot, en de toets PRINT — met 1 verminderd.

Het cijfer links met de toets TARE kiezen.

 De ingevoerde waarde met de toets SET drukken.



De keuze van de "Willekeurig gekozen coëfficiënt" als actuele

weegeenheid bevestigen door de toets SET

meermaals te

drukken.

440 26- -s-1744 BA

Verschillende weegschaalmodellen beschikken over verscheidene vreemde

weegeenheden.

Details te vinden in onderstaand tabel:

Model

Eenheden

440 21N-

440 21A-

440 33N-

440 35N-

440 35A-

440 43N-

440 45N-

440 47N-

440 49N-

440 49A-

440 51N-

440 53N-

440 55N-

gram

x

pond

x

ons

x

troy ounce

x

tael (Hongkong)

x

tael (Taiwan)

x

grain

x

pennyweight

x

momme

x

tola

x

karaat

x

Willekeurig gekozen

coëfficiënt

x

27 440 - -s-1744 BA

Doseren

en zero tracking

Door de functie automatisch op nul zetten (Auto Zero) is het -

mogelijk om kleine

gewichtschommelingen automatisch te

tarreren.

Indien de hoeveelheid gewogen materiaal minimaal wordt

verminderd of vergroot, kan het in de weegschaal geplaatste

“compensatie en stabilisatie” mechanisme uitlezing van foutieve

weegresultaten veroorzaken! (Vo

orbeeld: de vloeistof vloeit

langzaam van de container uit die op de weegschaal is

geplaatst.)

Tijdens doseren met kleine gewichtschommelingen is het

aanbevolen om deze functie uit te zetten.

Nadat de functie Zero-Tracking

wordt uitgeschakeld, wordt de

aanduiding van de weegschaal onrustig.

 In de weegmodus de toets PRINT

, drukken en gedrukt

houden totdat de aanduiding [Unit] verschijnt.

 De toets MENU meermaals drukken totdat de aanduiding "tr"

verschijnt.

 Met de toets SET bevestigen, de actuele instelling verschijnt.

 De gewenste instelling met de toets MODE kiezen.

tr on Functie actief

tr off Functie niet actief

 De keuze met de toets SET bevestigen.

Keuze van het

justeergewicht

Bij de serie KERN PCB kan het justeergewicht worden gekozen

van vier voorafbepaalde nominale waarden (ca. 1/4; 1/2; 3/4;

Max

) (zie tabel onderaan, de fabriekinstellingen met grijze

achtergrond). Om de meest waardevolle voor meettechniek

weegresultaten te

bereiken is het aanbevolen om de mogelijk

grootste nominale waarde te kiezen. Optioneel kan naar

justeergewichten worden gegrepen die niet door KERN worden

geleverd.

 In de weegmodus de toets PRINT

, drukken en gedrukt

houden totdat de aanduiding [Unit] verschijnt.

 De toets MENU

meermaals drukken totdat de aanduiding

"CAL" verschijnt.

 Met de toets SET bevestigen, de actuele instelling verschijnt.

 De gewenste instelling met de toets MODE kiezen.

 De keuze met de toets SET bevestigen.

440 28- -s-1744 BA

440- 21N

440- 21A

440- 33N

440- 35N

440- 35A

440- 43N

440- 45N

10g

50g

100g

200g

20g

100g

200g

500g

30g

40g

150g

300g

400g

300g

700g

40g

50g

200g

400g

500g

400g

1000g

60g

600g

440- 47N

440- 49N

440- 49A

440- 51N

440- 53N

440- 55N

500g

1000g

2000g

1500g

3000g

5000g

3000g

5000g

2000g

4000g

6000g

4000g

6000g

29 440 - -s-1744 BA

Filter

enkel modellen

440- 21A,

440- - 35A,440 49A

(voorbeeld)

Door dit menupunt is het mogelijk om de weegschaal aan

bepaalde omgevingsomstandigheden en metingsdoeleinden

aan te passen.

 In de weegmodus de toets PRINT

, drukken en gedrukt

houden totdat de aanduiding "Unit" verschijnt.

 De toets MENU

meermaals drukken totdat de aanduiding

"StAbiL" verschijnt.

 Met de toets SET

bevestigen, de actuele instelling

verschijnt.

 De gewenste instelling met de toets MODE kiezen.

1

Filter 1: De weegschaal reageert gevoelig en snel, een zeer

rustige locatie.

2

Filter 2: De weegschaal reageert ongevoelig maar traag –

onrustige locatie.

3

Filter 3: De weegschaal reageert ongevoelig maar traag –

onrustige locatie.

 De keuze met de toets SET bevestigen.

Verlichte

achtergrond van

de

afleesinrichting

 In de weegmodus de toets PRINT

, drukken en gedrukt

houden totdat de aanduiding [Unit] verschijnt.

 De toets MENU meermaals drukken totdat de aanduiding "bl"

verschijnt.

 Met de toets SET bevestigen, de actuele instelling verschijnt.

 De gewenste instelling met de toets MODE kiezen.

bl

on

Verlichte achtergrond

aan

Contrastaanduiding die

ook in het donker kan

worden afgelezen

bl

off

Verlichte achtergrond

uit

Batterij sparen

bl

Ch

Verlichte achtergrond wordt

automatisch uitgeschakeld

10s na verkrijgen van

stabiele weegwaarde

Batterij sparen

 De keuze met de toets SET bevestigen.

440 30- -s-1744 BA

Functie dieren

wegen

De functie dieren wegen kan bij onrustige wegingen worden

gebruikt. In bepaald tijdinterval wordt de gemiddelde waarde van

de weegresultaten opgemaakt.

Hoe minder stabiel het gewogen

materiaal, hoe langer tijdinterval

dient te worden gekozen.

 In de weegmodus de toets PRINT, drukken en gedrukt houden

totdat de aanduiding [ ] verschijnt.Unit

 De toets MENU

meermaals drukken totdat de aanduiding

"ANL" verschijnt.

 Met de toets SET bevestigen, de actuele instelling verschijnt.

 De gewenste instelling met de toets MODE kiezen.

ANL

3

Tijdinterval 3 s

ANL

5

Tijdinterval 5 s

ANL

10

Tijdinterval 10 s

ANL

15

Tijdinterval 15 s

ANL

off

Dieren wegen niet actief

 De keuze met de toets SET bevestigen.

 Het gewogen materiaal (dier) op het weegschaalplateau

plaatsen en de toets drukken. Op display wordt afgeteld.SET

Op display verschijnt de gemiddelde waarde van de

weegresultaten.

 Door de toets SET

te drukken wordt omschakelen tussen

dieren wegen en gewoon wegen mogelijk.



Door de toets SET te drukken wordt de cyclus dieren wegen

opnieuw gestart.

Fabrieksinstellingen

herstellen

Met deze functie worden alle instellingen van de weegschaal

naar fabriekinstellingen teruggezet.

 In de weegmodus de toets PRINT

, drukken en gedrukt

houden totdat de aanduiding [Unit] verschijnt.

 De toets MENU

meermaals drukken totdat de aanduiding

"rSt" verschijnt.

 Met de toets SET bevestigen, de actuele instelling verschijnt.

 De gewenste instelling met de toets MODE kiezen.

rSt

yes

De fabriekinstellingen van de weegschaal

herstellen

rSt

no

Individuele instellingen van de weegschaal

behouden

 De keuze met de toets SET

bevestigen. De weegschaal

wordt terug naar de weegmodus gezet.

31 440 - -s-1744 BA

9.4 Parameters van de interface

De gegevensuitgave wordt verricht door interface RS-232C.

Algemene informatie

Een voorwaarde voor de gegevenstransmissie tussen de weegschaal en

randapparatuur (bv. printer, computer, ...) is de instelling van dezelfde parameters

van interface voor beide apparaten (bv. transmissiesnelheid, transmissiemodus, ...).

Modus van de

gegevenstransmissie

 In de weegmodus de toets , drukken en gedrukt PRINT

houden totdat de aanduiding [Unit] verschijnt.

 De toets MENU

meermaals drukken totdat de

aanduiding "Pr" verschijnt.

 Met de toets SET

bevestigen, de actuele instelling

verschijnt.

 De gewenste instelling met de toets MODE kiezen.

rE CR Gegevensuitgave met behulp van bevelen van

afstandsbediening

Pr PC Gegevensuitgave na drukken van de toets

PRINT

AU PC Ononderbroken gegevensuitgave

bA Pr

Gegevensuitgave naar de printer van barcodes

AU Pr Automatische gegevensuitgave van stabiele

weegwaarden

 De keuze met de toets SET

bevestigen. De

weegschaal wordt terug naar de weegmodus gezet.

440 32- -s-1744 BA

Afdruk

Met de functie is het mogelijk om gegevens te kiezen die door

interface RS-232C worden verstuurd (niet

van toepassing op

gegevenstrandmissie BAPr).

 In de weegmodus de toets PRINT

, drukken en gedrukt houden

totdat de aanduiding [ ] verschijnt.Unit

 De toets MENU meermaals drukken totdat de aanduiding "LAPr"

verschijnt.

 Met de toets SET bevestigen, de actuele instelling verschijnt.

 De gewenste afdrukparameters met de toets MODE kiezen.

Hdr

Titel printen

GrS

Het totale gewicht printen

Net

Het netto gewicht printen

tAr

Tarra printen

N7E

Het opgeslagen gewicht printen

PCS

Aantal stuks printen

AUJ

Stukgewicht printen

Rqt

Aantal referentiestuks printen

FFd

Pagina aan het begin van de uitdraai verschuiven

FFE

Pagina aan het einde van de uitdraai verschuiven

 De keuze van het menupunt met de toets SET bevestigen, de

actuele status (on/off) verschijnt.

 De status kan worden gewijzigd met de toetsen MODE en

PRINT.

"on





off".

 De keuze met de toets SET

bevestigen. De weegschaal wordt

terug naar de weegmodus gezet.

Op dezelfde manier kan de gebruiker eigen gegevensbloks

configureren die later naar de printer of computer worden verstuurd.

33 440 - -s-1744 BA

Transmissiesnelheid

De transmissiesnelheid bepaalt de snelheid van

gegevenstransmissie via interface, 1 bit per baud = 1 seconde.

 In de weegmodus de toets PRINT

, drukken en gedrukt

houden totdat de aanduiding [Unit] verschijnt.

 De toets MENU

meermaals drukken totdat de aanduiding

"bAUd" verschijnt.

 Met de toets SET

bevestigen, de actuele instelling

verschijnt.

 De gewenste instelling met de toets MODE kiezen.

9600 1200 19200   4800 2400 

 De keuze met de toets SET

bevestigen. De weegschaal

wordt terug naar de weegmodus gezet.

10 Gegevensuitgave RS-232C

10.1 Technische gegevens

 8-bit code ASCII

 1 startbit, 8 gegevensbits, 1 stopbit, geen pariteitsbit

 willekeurig gekozen transmissiesnelheid 1200, 2400, 4800, 9600 en 19200 baud

 miniatuurstekker (9 Sub) vereist- -pin, D

 een storingvrij interfacebedrijf wordt enkel verzekerd bij toepassing van een juiste

interfaceleiding van de firma KERN (max. 2 m)

10.2 Pinvastlegging van het uitgangscontact van de weegschaal

Aanzicht vooraan:

5 1

9 6

Pin 2: Transmit data

(Gegevenstransmissie)

Pin 3: Receive data

(Gegevensontvangst)

Pin 5: Signal ground

(Gewicht)

440 34- -s-1744 BA

10.3 Beschrijving van de gegevenstransmissie

10.3.1 Pr PC

De toets PRINT drukken, bij stabiele waarde wordt de waarde in LAPR formaat

gestuurd.

a. Formaat voor stabiele gewichtswaarde/aantal/percentagegegevens

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

B*

B

0

.

0

B

g

B

CR

LF

b. Formaat ingeval van een fout

1

2

3

4

5

6

7

8

9

10

11

12

13

14

B

E

r

o

r

CR

LF

10.3.2 AU Pr

Direct na stabilisatie van gewogen waarde wordt ze automatisch in LAPR formaat

gestuurd.

c. Formaat voor stabiele gewichtswaarde/aantal/percentagegegevens

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

B*

B

0

.

0

B

g

B

CR

LF

d. Formaat ingeval van een fout

1

2

3

4

5

6

7

8

9

10

11

12

13

14

B

E

r

o

r

CR

LF

10.3.3 AU PC

De weegwaarden worden automatisch en voortdurend, onafhankelijk van de

stabiliteit van de waarde, gestuurd.

e. Formaat voor stabiele gewichtswaarde/aantal/percentagegegevens

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

B*

B

0

.

0

B

g

B

CR

LF

f. Formaat ingeval van een fout

1

2

3

4

5

6

7

8

9

10

11

12

13

14

B

E

r

o

r

CR

LF

g. Formaat voor onstabiele gewichtswaarde/aantal/percentagegegevens

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

B*

B

0

.

0

B

CR

LF

35 440 - -s-1744 BA

10.3.4 rE Cr

Bevelen voor afstandsbediening s/w/t worden van de afstandsbedieningeenheid naar

de weegschaal in de vorm van ASCII code gestuurd. Na ontvangst door de

weegschaal van bevelen s/w/t, stuurt de weegschaal volgende gegevens.

Men dient daarbij op te letten dat onderaan vermelde bevelen van

afstandsbediening zonder volgende CR LF tekens dienen te worden verstuurd.

s Functie: Met behulp van interface RS232 wordt stabiele, gewogen

gewichtswaarde gestuurd

w Functie: Met behulp van interface RS232 wordt (stabiele of onstabiele)

gewogen gewichtswaarde gestuurd

t Functie: Geen gegevens worden gestuurd, de weegschaal voert tarreren

uit.

h. Formaat voor stabiele gewichtswaarde/aantal/percentagegegevens

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

B*

B

0

.

0

B

g

B

CR

LF

i. Formaat ingeval van een fout

1

2

3

4

5

6

7

8

9

10

11

12

13

14

B

E

r

o

r

CR

LF

j. Formaat voor onstabiele gewichtswaarde/aantal/percentagegegevens

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

B*

B

0

.

0

B

CR

LF

SYMBOLEN:

B* = spaties of M

B / 0 /. = spaties / gewichtswaarde / decimaal, afhankelijk van

gewogen waarde

g = weegeenheid / stuks / %

E, o, r = code ASCII of "E, o, r”

CR = teken van dragerterugloop (Carriage Return)

LF = teken van lijnverplaatsing (Line Feed)

440 36- -s-1744 BA

10.4 Gegevensuitgave naar de printer van barcodes

Voor de modus gegevenstransmisste de " kiezen (zie hoofdstukinstelling "BA Pr 9.4).

De standaardprinter van de barcodes is de printer Zebra model LP2824.

Men dient daarbij op te letten dat het uitgangsformaat van de weegschaal constant is

gedefinieerd en kan niet worden gewijzigd.

Het afdrukformaat is in de printer opgeslagen. Dat betekent dat een beschadigde

printer niet zomaar door een nieuwe kan worden vervangen, maar in de firma KERN

moet eerder juiste software worden geïnstalleerd.

De printer Zebra en de weegschaal met de meegeleverde interfaceleiding verbinden

wanneer beide uitgeschakeld zijn.

Nadat beide toestellen worden aangezet en paraat zijn, wordt etiket geprint elke keer

nadat de toets PRINT wordt gedrukt.

11 Onderhoud, behouden van werkprestatie, verwijderen

11.1 Reinigen

Vooraleer met reiniging wordt gestart, van netwerk scheiden.

Men dient geen agressieve reinigingsmiddelen te gebruiken (oplosmiddelen e.d.),

maar het toestel enkel met een doekje reinigen met lichte zeeploog. Men dient

daarbij op te letten dat het vloeistof niet binnen het toestel doordringt en na reinigen

het toestel drogen met een zacht doekje.

Losse monsterrestanten/poeder kan men voorzichtig met een kwast of

handstofzuiger verwijderen.

Verstrooid gewogen materiaal onmiddellijk verwijderen.

11.2 Onderhoud, behouden van werkprestatie

 Het toestel mag enkel door geschoolde en door de firma KERN gekeurde

medewerkers worden bediend en onderhouden.

 Het toestel vóór openen van netwerk scheiden.

11.3 Verwijderen

 Verpakking en toestel volgens de landelijke of regionale voorschriften geldig op

de gebruikslocatie van het toestel verwijderen.

37 440 - -s-1744 BA

12 Hulp bij kleine storingen

Bij storingen van programmaloop dient de weegschaal kort te worden uitgeschakeld

en van netwerk gescheiden. Vervolgens het weegproces opnieuw starten.

Hulp:

Storing Mogelijke oorzaak

De gewichtsaanduiding brandt niet. • De weegschaal staat niet aan.

•

Netverbinding verbroken (voedingskabel

niet aangesloten/ beschadigd).

• Gebrek aan netwerkspanning.

•

Onjuist geplaatste of lege batterijen.

• Geen batterij.

Gewichtsaanduiding

verandert continu.

• Tocht/luchtbeweging.

• -Tafel /grondvibratie.

•

Het weegschaalplateau is in contact met

vreemde lichamen.

•

Elektromagnetische velden/statische

ladingen (andere plaatsing kiezen - indien

mogelijk de

toestellen die storingen

veroorzaken, uitzetten).

Weegresultaat

is duidelijk foutief.

•

Weegschaalaanduiding werd niet op nul

gezet.

• Onjuiste justering.

• Grote temperatuurschommelingen.

•

Elektromagnetische velden/statische

ladingen (andere plaatsing kiezen - indien

mogelijk de toestellen die storingen

veroorzaken, uitzetten).

Ingeval van andere foutmeldingen, de weegschaal uit en opnieuw aanzetten. Indien -

de foutmelding verder verschijnt, de producent raadplegen.

Varumärke:	Kern
Kategori:	Köksvåg
Modell:	440-49N

Kern 440-49N Bruksanvisning

Produktspecifikationer

Behöver du hjälp?

Köksvåg Kern Manualer

Köksvåg Manualer

Nyaste Köksvåg Manualer
