Laserliner ThermoCamera Connect Bruksanvisning
Laserliner
Mätutrustning
ThermoCamera Connect
Läs nedan 📖 manual på svenska för Laserliner ThermoCamera Connect (64 sidor) i kategorin Mätutrustning. Denna guide var användbar för 3 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare
Sida 1/64
ThermoCamera Connect
02
14
26
38
50
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
COLOUR TFT
02
DE
Das vorliegende Gerät dient zur optischen Visualisierung von Wärmeverläufen und ermöglicht die berüh-
rungslose Temperaturmessung von Oberächen durch Bewertung der Strahlung im infraroten Wellenlän-
genbereich mit Hilfe des integrierten, ungekühlten Microbolometers. Mit der bildgebenden Darstellung
des Sensors erhält man ein optisches Abbild der Temperaturverhältnisse am untersuchten Objekt. Durch
die Einfärbung der verschiedenen Messtemperaturen in ein Thermogramm mit Falschfarbendarstellung
wird eine optimale Darstellung der Temperaturunterschiede erreicht. Mögliche Anwendungsgebiete sind
die Lokalisierung von Überlastungen in elektr. Bauteilen, die Detektion von Überhitzung an mechanischen
Bauteilen, das Aufnden und die Analyse von Heizleitungen in Wand und Boden, die Bewertung von
Kälte- und Klimasystemen und vieles mehr.
Funktion / Verwendung
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie
die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig
durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und
bei Weitergabe des Gerätes mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die
Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken
Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder
die Batterieladung schwach ist.
– Verwenden Sie ausschließlich das Orginal-Zubehör. Wird falsches Zubehör verwendet, erlischt die Garantie.
– Der Fortschritt des Ladevorganges kann durch kurzes Drücken der Taste ON/OFF angezeigt werden.
– Bei schwacher Ladung des Akkus wird die Restladung rot dargestellt.
– Der Akku kann auch während des Betriebes geladen werden.
– Das Netzteil vom Netz trennen, wenn das Gerat nicht in Gebrauch ist.
– Keinesfalls Verlängerungskabel oder ähnliches, vom Hersteller nicht zugelassenes Zubehör in Verbindung
mit dem Ladegerät verwenden, da hierdurch Brandgefahr, die Gefahr eines Stromschlages oder Verlet-
zung von Personen die Folge sein können.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung und RF Funkstrahlung
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der
Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen
Beeinussung oder Störung von und durch elektronischer Geräte ist gegeben.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechsel-
feldern kann die Messgenauigkeit beeinusst werden.
– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und
Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.
– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp ThermoCamera Connect den wesent-
lichen Anforderungen und sonstigen Bestimmungen der europäischen Richtlinie für Funkanlagen (Radio
Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung
ist unter der folgenden Internetadresse verfügbar: http://laserliner.com/info?an=AGR
– Dieses Gerät erfüllt die CE-Grenzwerte für Strahlenbelastung, die für eine unkontrollierte Umgebung
festgelegt wurden. Um Personen vor Funkstrahlung zu schützen, sollte dieses Gerät mit einem
Mindestabstand von 20 cm vom Körper betrieben werden.
ThermoCamera Connect
03
a
c
d e
b
h
g
f
3
4
5
6
7
8
1
2
2
8
i
1 2 3 4
5
12
8
10
11
9
6
7
DE
13,2“ TFT- Farbdisplay
2Direkttasten
3Linsenschutz
4
Kamera
5
Infrarot-Kameralinse
6
Trigger: Aufnahme
7
Akkufach
8
Schacht
aON/OFF
bMenü-Navigation
cMenü-Navigation /
Wechsel Digitalbild,
Überblendung Infrarot-/
Digitalbild und Infrarotbild
dHauptmenü aufrufen /
Hauptmenü verlassen
(Abbruch) / Bild speichern
eMenü-Steuerung
(Bestätigung) /
Bild nicht speichern
fMenü-Steuerung
(Abbruch)
gMenü-Navigation /
Wechsel Digitalbild,
Überblendung Infrarot-/
Digitalbild und Infrarotbild
h
Menü-Navigation
iMicro-USB Schnittstelle

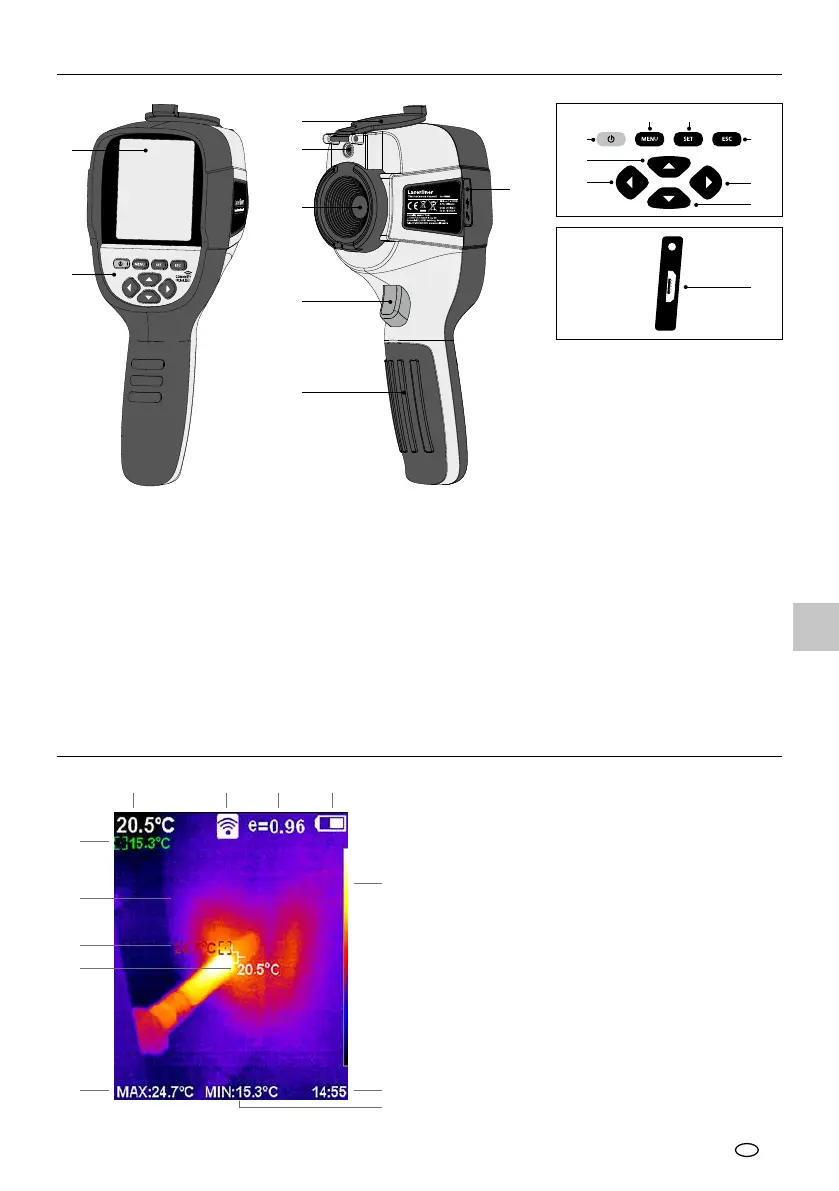

Standard-Messansicht
1
Temperatur Bildmitte
2
WLAN aktiv
3
eingestellter Emissionsgrad
4
Anzeige Batterieladung
5
Farbtabelle
6
Uhrzeit
7
Temperatur Min.
8
Temperatur Max.
9
Temperatur Bildmitte
10
Temperatur Max.
11
Thermografiebild
12
Temperatur Min.
