LevelOne IFP-0503 Bruksanvisning
Läs nedan 📖 manual på svenska för LevelOne IFP-0503 (2 sidor) i kategorin Växla. Denna guide var användbar för 10 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare
Sida 1/2

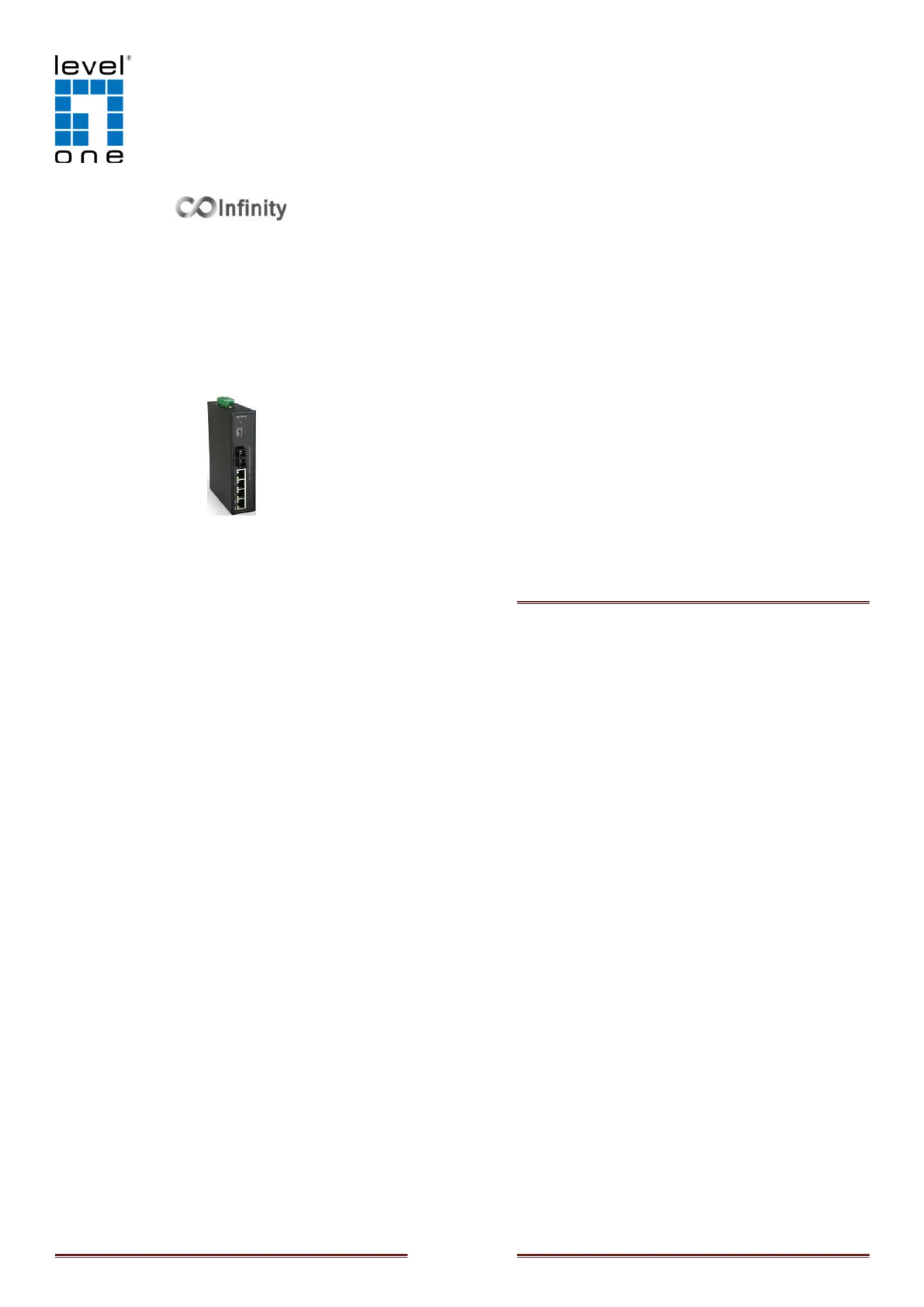

5-
Port Fa
4 PoE Outputs, 802.3a
Quick
IFP-0503
ast Ethernet Industrial PoE Switch
at PoE Plus, 1 Port SC Single
-
Mod
Installation Guid
h,
de Fiber, 30km
de
v1.0
IFP-0503 Page 1
Overview
The LevelOne IFP-0503 Industrial Fast Ethernet PoE+ Switch
provides 4 ports at 10/100M TX PSE to supply power and
internet to PoE+ compatible Powered Devices (PD) in a large-
scale indoor or outdoor network setting. The IFP-0503 supplies
15.4 Watts for IEEE802.3af or 30 Watts (Max 36W) for
IEEE802.3at per port. Duplex mode Fibre allows installation up
to 30km from the power source. With an industrial-standard
DIN-rail mount for easy cabinet deployment and metal casing
rated to IP30, this ruggedized switch is engineered for
installation in industrial settings where humidity, dust, high or
low operating temperatures or vibrations could cause standard
devices to fail.
High Reliability
All components are built to withstand harsh environment
applications without compromise where humidity, temperature
variation and even shock vibration are concerns, including
Electric & Utility, Critical Infrastructure, Transportation and
Surveillance Security. This device operates under -40 to 75
Celsius (-40 to 167 Fahrenheit) temperature.
Plug & Play
This unmanaged Industrial Ethernet Switch is designed for the
demanding industrial environments at businesses in need of
instant connectivity with no setup or congure required, truly
plug and play.
IFP-0503 Page 2
Power over Ethernet
This switch is Power Sourcing Equipment (PSE), and it is fully
complied with IEEE 802.3at PoE standard at maximum 30W
power budget per port. It helps to save infrastructure wiring
costs dramatically by eliminating electric wiring and less UPS
needed. Also, it is compatible with IEEE802.3af standard PD
devices.
IFP-0503 Page 3
Features
• Meets NEMA TS1/TS2 Environmental requirements such as temperature,
shock, and vibration for trac control equipment
• Meets EN61000-6-2 & EN61000-6-4 EMC Generic Standard Immunity for
industrial environment
• Supports 1024 MAC addresses. Provides 1M bits memory buer
• Provides one Port SC Single-Mode Fiber with a maximum networking
range of 30km.
• Store-and-forward mechanism. Full wire-speed forwarding rate.
• Power Supply: 44~56VDC Terminal Block power input.
• 3.76W power consumption 48VDC full load
• -40 to 75 (-40 to 167 ) operating temperature range. ℃ ℃ ℉ ℉
• Tested for functional operation @ -40 to 85 (-40 to 185 ). ℃ ℃ ℉ ℉
• Metal case design and compliant with IP30 standard
Package Contents
IFP-0503
Din rail*1, wall mount*2, terminal block*1, screw*4
Quick Installation Guide
IFP-0503 Page 4
LED Status
LED
Status
Description
PWR 1, 2
ON Power On
OFF Power O
SW (relay)
ON both PW1 and PW2 are connected
OFF only PW1 or PW2 is connected
10/100
/
Base
-
TX
LNK(1 ~ 4)
ON TX link is detected
OFF TX port is not detected
Flashing TX port is active
POE(1 ~ 4)
ON PD is connected
OFF No PD is connected
Fiber
F5
ON FX ber is detected
OFF FX ber is not detected
Flashing FX ber is active
IFP-0503 Page 5
Power Input
Terminal Block
PW1
+
44–56VDC
–
Power Ground
PW2
+
44–56VDC
–
Power Ground
Relay Output 1A @ 24VDC
IFP-0503 Page 6
DIN Rail Mount
• Assembly: Place the switch on the DIN rail from above using
the slot. Push the front of the switch toward the mounting
surface until it audibly snaps into place
• Start-up: Connect the supply voltage to start up the switch
via the terminal block (or DC JACK)
• Dismantling: Pull out the lower edge and then remove the
switch from the DIN rail.
IFP-0503 Page 7
10/100Base-TX Connector
The following lists the pin-out of 10/100Base-TX ports.
Pin
Standard Port
Uplink Port
1 Output Transmit Data + Input Receive Data +
2 Output Transmit Data - Input Receive Data -
3 Input Receive Data + Output Transmit Data +
4 NC NC
5 NC NC
6 Input Receive Data - Output Transmit Data -
7 NC NC
8 NC NC
