Part no.:

| DESCRIPTION

30113

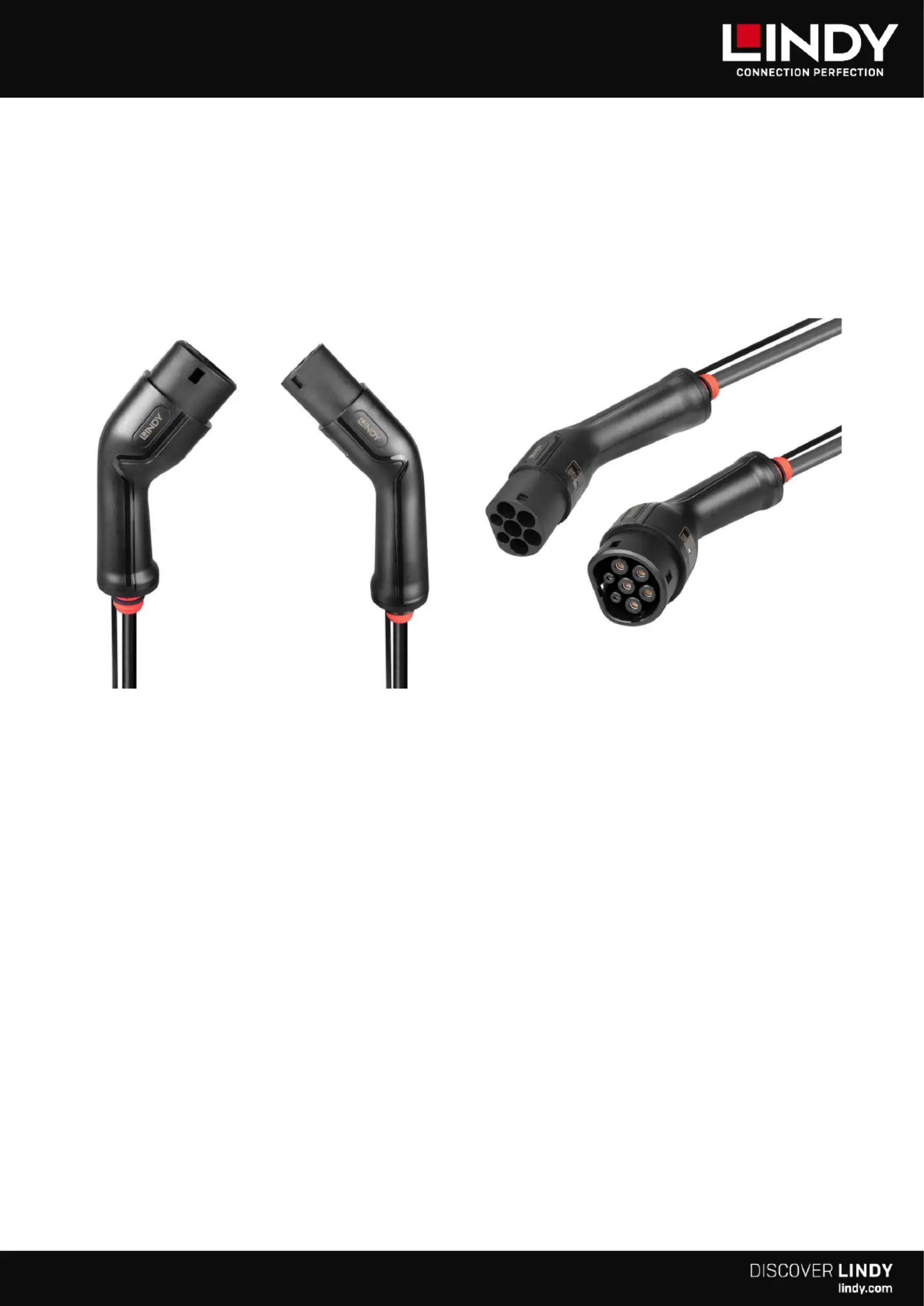

7m Type 2 EV-Charging Cable, 22kW

3-phase charging for electric and hybrid vehicles

Type 2 to Type 2 cable to charge any Type 2 tted vehicles at a public charging station or wall boxﬁ

3-phase charging with max. 22kW charging power for faster charging

Robust TPU jacket and PVC connectors with rubber covers to protect the connectors when not in use

Supplied with a carrying bag for convenient storage

2 year warranty

Quickly recharge your E-Vehicle or Plug in Hybrid with the Lindy Type 2 cables. With this charging cable you can recharge any

vehicle, ﬁtted with a Type 2 port, at a public charging station or wall box.

As Type 2 is standard in the EU, you can use this cable at

most charging stations in the European area. 3-phase charging with up to 22kW (32A 480VAC) is possible as well as 1-phase

charging.

The cable is well protected against dust and water (IP55), it is UV-resistant and the connectors are ame retardant (UL 94 V-0).ﬂ

The

plugs are designed for more than 10,000 mating cycles, which means a lifespan of more than 10 years with daily use.

When not in use the cable can easily be stored in the carrying bag which is supplied with the product.

This product has been certiﬁed by TÜV Rheinland.

•

| TECHNICAL DATA SHEET



Connectors

Connector A: Type 2 Female (IEC 62196)

Connector B: Type 2 Male (IEC 62196)

Housing Material: PC & Nylon

Dimensions (approx.) WxDxH:

Type 2 Female: 204.2x122.3x71mm (8,04x4.81x2.8in)

Type 2 Male: 214.1x115.5x56mm (8.43x4.55x2.2in) 

Cable Construction

Length: 7m (22.97ft)

Colour: Black

Charging Mode: Mode 3

Number of Phases: 3

Jacket Diameter: 16.8mm (0.66in)

Jacket Material: TPU

Conductor Material: Copper alloy with silver plating

Speci cationsﬁ

Rated Current: 32A

Operation Voltage: 480V

Charging Power: 22kW

Minimum Bend Radius: 84mm (3.31in)

Protection Level: IP55, IP65 (with protection caps)

UV Resistant: Yes

Flame Retardant Grade: UL 94 V-0 (connectors only)

Operating Temperature: -30°C - 50°C (-22°F - 122°F)

Storage Temperature: -30°C - 40°C (-22°F - 104°F)

Miscellaneous

Packaging Type: Carton Box

Warranty (Years): 2

Product Compliance: CE, UKCA, RoHS, REACH, TÜV

Package Contents

7m Type 2 Charging Cable, 22kW

Carrying bag

Purchasing Information

No.: 30113

EAN: 4002888301138

This product is also available in other lengths

30112 - 5m (16.40ft)

30113 - 7m (22.97ft)

•

◦

•

| TECHNICAL DATA SHEET



Artikelnr.:

| BESCHREIBUNG

30113

7m Ladekabel Typ 2 für E-Fahrzeuge, 22kW

3-phasiges Laden für E-Fahrzeuge und Plug-in-Hybride

Typ 2 auf Typ 2 Kabel zum Auﬂaden von Fahrzeugen mit Typ 2-Anschluss an einer öffentlichen Ladestation oder Wallbox

3-phasiges Laden mit max. 22W Ladeleistung für schnelleres Laden

Robuster TPU-Mantel und PVC-Steckverbinder mit Schutzkappen zum Schutz der Steckverbinder bei Nichtgebrauch

Lieferung mit einer Tragetasche zur bequemen Aufbewahrung

2 Jahre Garantie,mehr über Garantiebedingungenhier

Laden Sie Ihr E-Fahrzeug oder Ihren Plug-in-Hybrid mit den Lindy Typ 2 Kabeln schnell auf. Mit diesem Ladekabel können Sie jedes

Fahrzeug, das mit einem Typ 2 Anschluss ausgestattet ist, an einer öffentlichen Ladestation oder Wallbox auﬂaden. Typ 2 ist

Standard in der EU, weshalb Sie dieses Kabel an den meisten Ladesäulen im europäischen Raum verwenden können. 3-phasiges

Laden mit bis zu 22kW (32A 480VAC) ist möglich, ebenso wie 1-phasiges Laden.

Das Kabel ist gut gegen Staub und Strahlwasser geschützt (IP55), es ist UV-beständig und die Stecker sind schwer entﬂammbar

(UL 94 V-0). Die Stecker sind für mehr als 10.000 Steckzyklen ausgelegt. Dies entspricht bei täglicher Nutzung einer

Nutzungsdauer von mehr als 10 Jahren.

Bei Nichtgebrauch kann das Kabel leicht in der Tragetasche verstaut werden, die mit dem Produkt geliefert wird.

Dieses Produkt wurde vom TÜV Rheinland zerti ziert.ﬁ

•
