Sida 1/24
78103
2
Funktion
Rollenprüfstand zum Austesten oder Präsentieren der
Fahrfunktionen von H0-Fahrzeugen.
• Geeignet für Lokomotiven nach dem Mittelleitersystem
(Märklin H0) und Zweischienensystem (Trix H0).
• Geeignet für die Versorgung mit Gleichstrom (max. 14 V),
Wechselstrom (max. 16/24 V) oder einem Mehrzugsys-
tem (z. B. Märklin Delta oder Digital, Trix Systems).
• Serienmäßig mit 4 Rollenbockpaaren für je eine
angetriebene Achse. Die Position dieser Bockpaare ist
variabel. Die Anzahl der montierten Rollenbockpaare
kann verändert werden.
• Zusätzlich 2 Gleisstücke zur Aufnahme von nicht angetrie-
benen Achsen. Das längere Gleisstück (auf der Seite mit
den Anschlussbuchsen) ist an den Fahrstrom angeschlos-
sen und muss daher angeschlossen bleiben. Das kürzere
Gleisstück am anderen Ende kann entfernt werden und
ggf. mit weiteren Rollenbockpaaren ersetzt werden.
• Erweiterbar mit dem Rollenbockpaar 78110 für Modelle
mit mehr als 4 angetriebenen Achsen.
• Länge des Rollenprüfstands: 400 mm.
Maximale Nutzlänge: 350 mm.
Folgende Messungen sind mit diesem Gerät möglich:
• Aktuelle Geschwindigkeit des Modells. Angezeigt wer-
den kann die tatsächliche Geschwindigkeit des Modells
oder die äquivalente Geschwindigkeit des Vorbilds.
Anzeige in Kilometer pro Stunde (km/h), Meilen pro
Stunde (mph) oder Meter pro Sekunde (m/s).
• Anzeige der maximalen Geschwindigkeit bei einem Messzyklus.
• Anzeige der minimalen Geschwindigkeit bei einem Messzyklus.
• Anzeige der Betriebsdauer eines Modells auf dem
Rollenprüfstand.
• Anzeige des zurückgelegten Weges eines Modells auf
dem Rollenprüfstand.

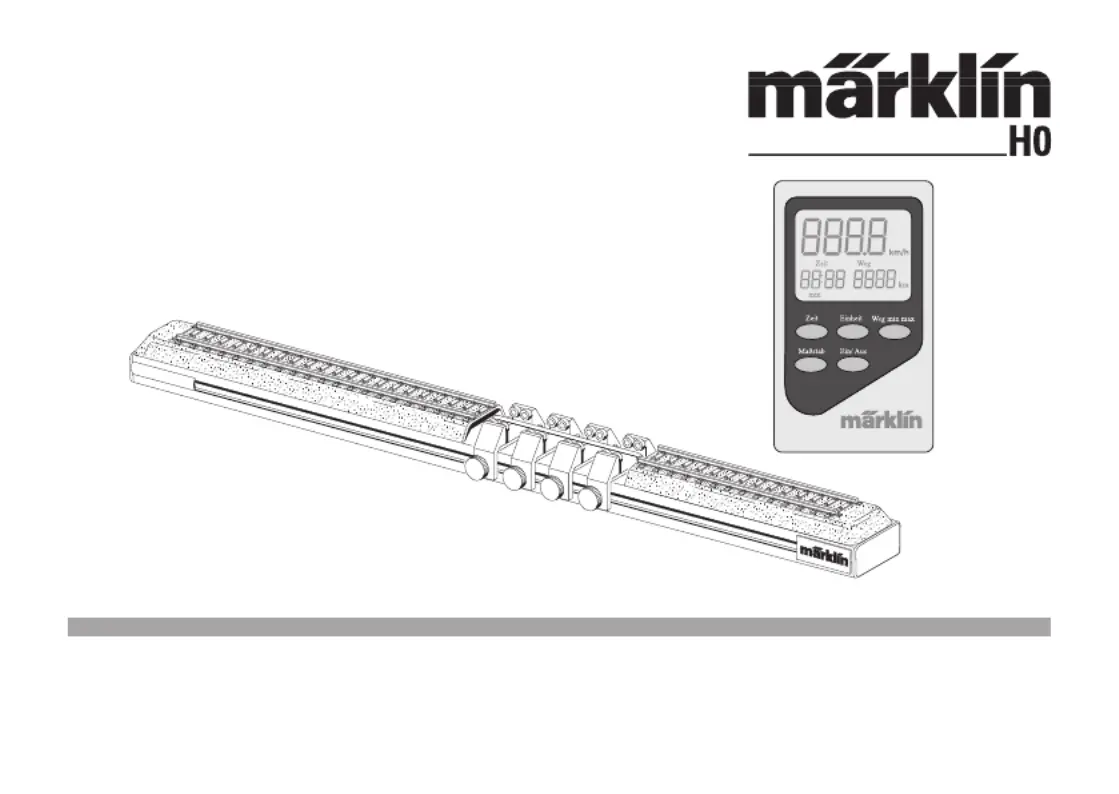

Das Gerät besteht aus der Messeinheit, an der fest über
eine Kabelverbindung ein Rollenbockpaar mit integriertem
Sensor angeschlossen ist. Dieses Rollenbockpaar muss für
die Messungen am Rollenprüfstand montiert sein und mit
einer angetriebenen Lokachse verbunden sein.
Die Versorgung des Messcomputers erfolgt über 3 Batterien
oder Akkus des Typs Mignon (Größe LR6-AA). Batterien oder
Akkus gehören nicht zum Lieferumfang.
Das Gerät darf nur in trockenen, geschlossenen Räumen
verwendet werden. Es ist vor Spritzwasser zu schützen.
Das Gerät ist ein Messinstrument und kein Spielzeug! Es darf
seiner Bestimmung nach nur am Märklin Rollenprüfstand H0
zum Ermitteln diverser Messwerte eingesetzt werden.
3
Function
Static roller test stand to test or demonstrate the drive
functions of H0 vehicles.
• Suitable for locomotives using the central power rail
system (Märklin H0) and two-rail system (Trix H0).
• Suitable for supply with DC current (max. 14 V), AC cur-
rent (max. 16/24 V) or use with a multiple train system
(e.g Märklin Digital, Trix Systems).
• Comes as standard with 4 pairs of rollers for each po-
wered axle. The positioning of these pairs of rollers can
be varied. The number of installed pairs of rollers can be
changed.
• In addition, there are 2 track sections to accommodate
non-powered axles. The longer track section (on the
side with the connector boxes) is connected to the drive
current and must therefore remain attached. The shorter
track section on the other end can be removed and, if
necessary, further pairs of rollers can be added.
• Can be expanded using the additional pair of rollers
78110 for models with more than 4 powered axles.
• Length of the static roller test stand: 400 mm.
Maximum usable length: 350 mm.
The device can take the following measurements:
• Current speed of the model.
The display is in kilometres per hour (km/h), miles per
hour (mph) or metres per second (m/s).
• Display of the maximum speed in a measurement cycle.
• Display of the minimum speed in a measurement cycle.
• Display of the period that the model has been running on
the static roller test stand
• Display of the distance covered by the model on the
static roller test stand.
The device comprises a measuring unit, with a fixed connec-
tion via a cable to a pair of rollers with an integrated sensor.
This pair of rollers must be installed for the measurements
on the static roller test stand and used with a powered
locomotive axle.
The power supply to the computer meter is from 3 batteries
or round cell type storage batteries (size LR6-AA). Batteries
or storage batteries are not included in the delivery scope.
The device should only be operated in dry, closed rooms. It
must be protected against water splashes.
The device is a measuring instrument and not a toy! It is desi-
gned for and must only be used for calculating various values
to be measured on the Märklin H0 static roller test stand.
