Sida 1/8
Package content
1x Connect ARC13 converter
1x quick guide
1x micro-USB power cable
1x HDMI cable | 20cm
1x RCA cable | 150cm
Connect ARC13
ARC audio converter
Extract the audio signal from
the HDMI ARC on your TV
- HDMI ARC to analog
- CEC remote audio control
- 5.1 channel audio
downmixer
Multi language user guide Connect
Safety Instructions
Please read these instructions thoroughly before you
use the device and keep them for future reference.
• Only for indoor use.
• Do not expose the product to extremely high or low
temperatures, strong light sources or direct sunlight.
• This product is not a toy. Keep out of reach of
children.
• Repairs or service should only be performed by
qualified personnel.
Requirements
To use this device, your TV needs to support HDMI
ARC audio output.
Installation
Switch off all devices before connecting them .
• Connect the HDMI ARC port of your TV to the ‘ARC
input’ port of the . Connect ARC13
• Connect your speakers or headphones to the ‘Audio
output’ ports of . the Connect ARC13
• Use micro- the USB cable to connect the ‘ ’ port 5 VDC
to a 5V USB power source.
Notes for using the product
• Make sure that HDMI CEC is enabled on your TV to
control the volume with your TV remote. CEC is
called differently all TV brands. For questionby s
about CEC, please our FAQcheck .
• The Connect ARC13 is able to convert multi channel
audio formats (e.g. Dolby Digital or DTS 5.1) into a
stereo audio output signal.
Frequently asked questions (FAQs)
Please go to www.marmitek.com if you have any
questions.
Status of the lights
Power LED
Off: powered off
On: powered on
5.1 LED
Red: PCM audio or no signal
Red lby (blinking): Do 5.1ch
decoding
Green (blinking) 5.1ch : DTS
decoding
ARC LED
Off: no ARC signal input
On: ARC signal input detected
Technical specifications
Connections
Input 1 x HDMI (female)
Output 1 x L/R audio out (RCA)
1 x 3,5mm stereo jack
Audio
HDMI audio formats PCM 2.0, Dolby Digital
5.1 and DTS 5.1
Vmax 2Vrms
Signal/noise ratio >90dB
Frequency range 20Hz ~ 20kHz ± 1dB
Crosstalk >80dB
Housing and environment
Dimensions 70 x 55 x 20 mm
Weight g 80
Operating temperature 0° C to 4 ° C 0
Operating humidity 0% to 90% 2
Power
Power consumption(max) 0.86W
Power supply 5 VDC/500mA

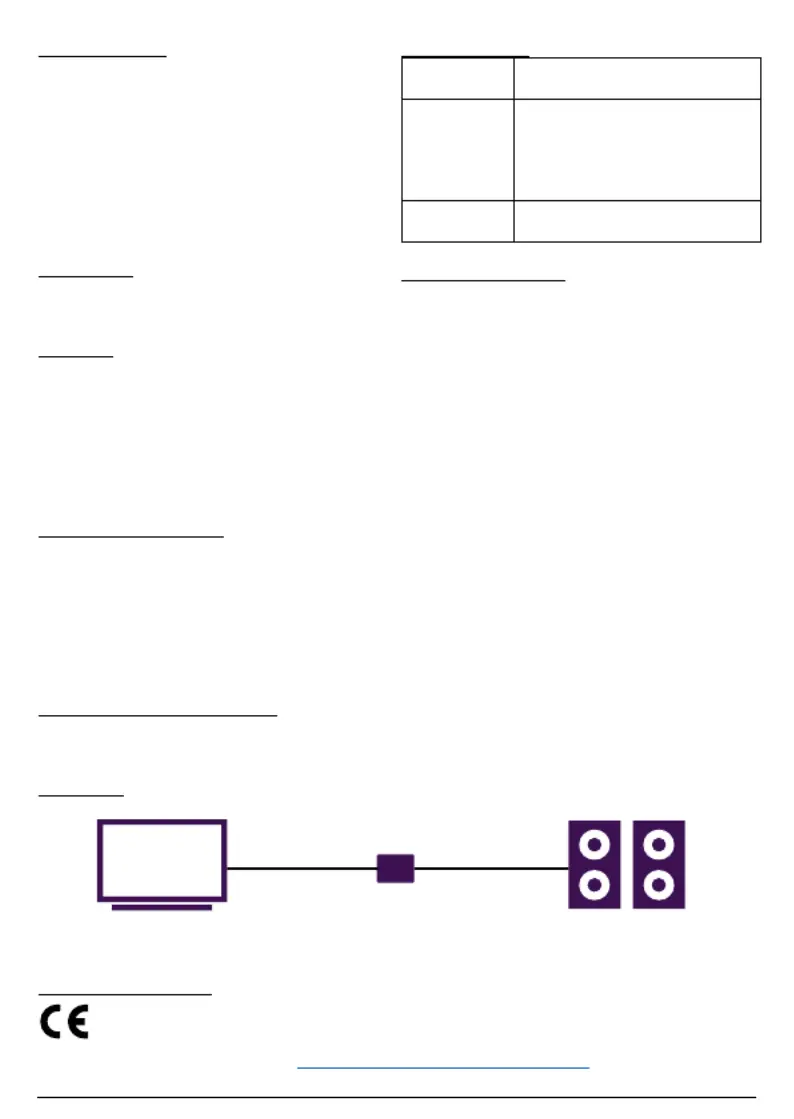

Connections
Declaration of Conformity
Hereby, Marmitek BV, declares that the is in compliance with the essential requirements of the Connect ARC13
2014/30/EU Directives.
Full Declaration of Conformity is available at www.marmitek.com/en/declarations conformity/- -of
Stereo L R out/HDMI ARC
TV Connect ARC13
Powered speakers
Veiligheidsinstructies
Lees deze instructies zorgvuldig door voordat u het
apparaat in gebruik neemt en bewaar ze voor
toekomstig gebruik.
• Alleen voor gebruik binnenshuis.
• Stel het product niet bloot aan extreem hoge of lage
temperaturen, sterke lichtbronnen of direct zonlicht.
• Dit product is geen speelgoed. Buiten het bereik van
kinderen bewaren.
• Reparaties of onderhoud mogen alleen worden
uitgevoerd door gekwalificeerd personeel.
Eisen
Om dit apparaat te kunnen gebruiken, moet uw TV
HDMI ARC audio uitvoer ondersteunen.
Installatie
Zet voor het aansluiten de HDMI apparaten uit.
• Verbind de HDMI ARC poort van uw TV met de 'ARC
input' poort van de Connect ARC13.
• Sluit uw luidsprekers of hoofdtelefoon aan op de
'Audio output' poorten van de Connect ARC13.
• Gebruik de micro- USB kabel om de ‘5 VDC poort te
verbinden met een 5V stroombron.
Opmerkingen voor het gebruik van het product
• Zorg ervoor dat HDMI CEC is ingeschakeld op uw TV
om het volume te regelen met de afstandsbediening
van uw TV. CEC wordt door alle TV merken anders
genoemd. Voor vragen over CEC kunt u onze FAQ
raadplegen.
• De Connect ARC13 kan meerkanaals audioformaten
(b.v. Dolby Digital of DTS 5.1) omzetten in een stereo
audio uitgangssignaal.
Veelgestelde vragen (FAQs)
Heeft u vragen kijk dan op www.marmitek.com.
Status van de lampjes
Power LED
Uit: uitgeschakeld
Aan: ingeschakeld
5.1 LED
Rood: PCM audio of geen signaal
Rood (knipperend): Dolby 5.1ch
decodering
Groen (knipperend): DTS 5.1ch
decodering
ARC LED
Uit: geen ARC ingangssignaal
Aan: ARC ingangssignaal
gedetecteerd
Technische specificaties
Connect ies
Ingang 1 x HDMI (female)
Uitgang 1 x L/R audio uit (RCA)
1 x 3,5mm stereo jack
Audio
HDMI audio formaten PCM 2.0, Dolby Digital
5.1 en DTS 5.1
Vmax 2Vrms
Signaal/ruis verhouding >90dB
Frequentiebereik 20Hz ~ 20kHz ± 1dB
Crosstalk >80dB
Behuizing en omgeving
A fmetingen 70 x 55 x 20 mm
G icht ew 80 g
Omgevingstemperatuur 0° C to 40° C
Luchtvochtigheid 20% to 90%
Power
Stroomverbruik 0.86W(max)
Stroom toevoer 5 VDC/500m

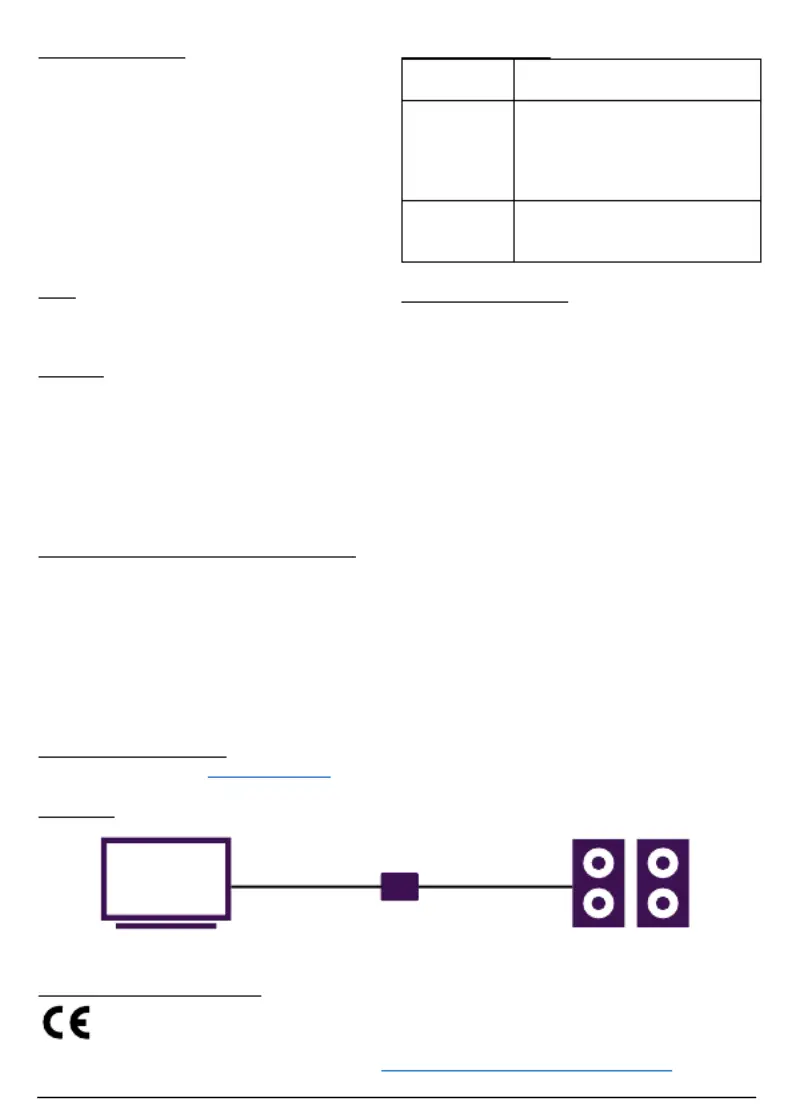

Connecties
Verklaring van overeenstemming
Marmitek BV verklaart hierbij dat de Connect voldoet aan de essentiële eisen van de 2014/30/EU ARC13
richtlijnen.
De volledige conformiteitsverklaring is beschikbaar op www.marmitek.com/en/declarations conformity/- -of
Stereo L/R uitHDMI ARC
TV Connect ARC13
Powered speakers
