Sida 1/28

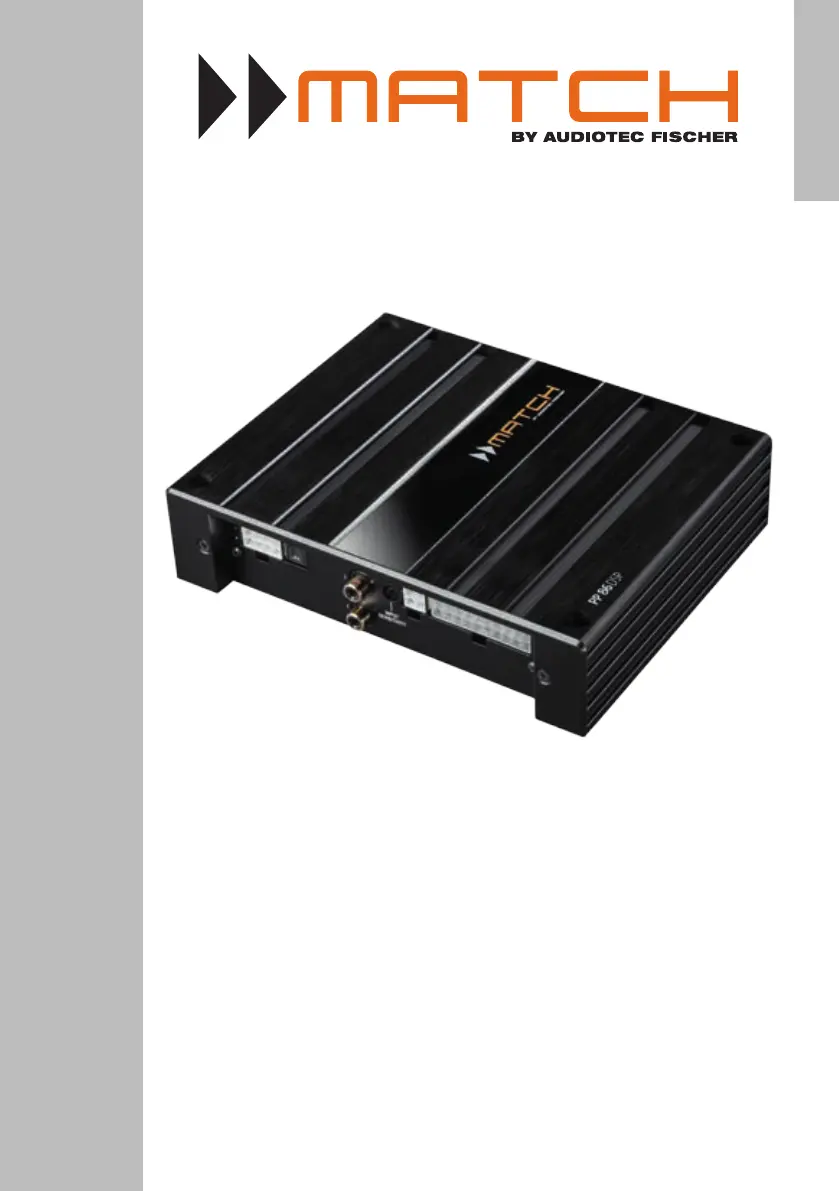

PP 86DSP

P L U G & P L A Y

8-Kanal Verstärker mit integriertem 9-Kanal DSP

8-Channel Amplier with integrated 9-Channel DSP

deutsch / english

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Kauf dieses hochwertigen

MATCH Verstärkers mit integriertem DSP.

MATCH setzt mit der PP 86DSP neue Maßstäbe im

aufstrebenden Plug & Play Markt. Dabei protieren

Sie als Kunde direkt von unserer nahezu 30 jäh-

rigen Erfahrung in der Forschung und Entwicklung

von Audiokomponenten.

Dieser Plug & Play Verstärker wurde von uns nach

neuesten technischen Erkenntnissen entwickelt

und zeichnet sich durch hervorragende Verarbei-

tung und eine überzeugende Anwendung ausge-

reifter Technologien aus.

Viel Freude an diesem Produkt wünscht Ihnen das

Team von

AUDIOTEC FISCHER

Allgemeines zum Einbau von MATCH-Kompo-

nenten

Um alle Möglichkeiten des Produktes optimal aus-

schöpfen zu können, lesen Sie bitte sorgfältig die

nachfolgenden Installationshinweise. Wir garantie-

ren, dass jedes Gerät vor Versand auf seinen ein-

wandfreien Zustand überprüft wurde.

Vor Beginn der Installation unterbrechen Sie

den Minusanschluss der Autobatterie. Wir emp-

fehlen Ihnen, die Installation von einem Einbauspe-

zialisten vornehmen zu lassen, da der Nachweis

eines fachgerechten Einbaus und Anschlusses des

Gerätes Voraussetzung für die Garantieleistungen

ist.

Installieren Sie Ihren PP 86DSP Verstärker an einer

trockenen Stelle im Auto und vergewissern Sie sich,

dass der Verstärker am Montageort genügend Küh-

lung erhält. Montieren Sie das Gerät nicht in zu klei-

ne, abgeschlossene Gehäuse ohne Luftzirkulation

oder in der Nähe von wärmeabstrahlenden Teilen

oder elektronischen Steuerungen des Fahrzeuges.

Im Sinne der Unfallsicherheit muss der Verstärker

professionell befestigt werden. Dieses geschieht

über Schrauben, die in eine Montageäche ein-

geschraubt werden, die wiederum genügend Halt

bieten muss.

Bevor Sie die Schrauben im Montagefeld befesti-

gen, vergewissern Sie sich, dass keine elektrischen

Kabel und Komponenten, hydraulische Bremslei-

tungen, der Benzintank etc. dahinter verborgen

sind. Diese könnten sonst beschädigt werden. Ach-

ten Sie bitte darauf, dass sich solche Teile auch in

der doppelten Wandverkleidung verbergen können.

Allgemeines zum Anschluss des PP 86DSP Ver-

stärkers

Der Verstärker darf nur in Kraftfahrzeuge eingebaut

werden, die den 12 V-Minuspol an Masse haben.

Bei anderen Systemen können der MATCH Verstär-

ker und die elektrische Anlage des Kfz beschädigt

werden. Die Plusleitung für die gesamte Anlage

sollte in einem Abstand von max. 30 cm von der

Batterie mit einer Hauptsicherung abgesichert wer-

den. Der Wert der Sicherung errechnet sich aus der

maximalen Stromaufnahme der Car-Hi Anlage.

Verwenden Sie zur Verbindung des MATCH

PP 86DSP Verstärkers mit dem Autoradio aus-

schließlich das beiliegende MATCH-Anschluss-

kabel! Die Verwendung eines anderen Kabels

kann zu Schäden an ihrer Anlage führen. Die

Sicherungen im Verstärker dürfen nur mit den

gleichen Werten (2 x 25 A) ersetzt werden, um

eine Beschädigung des Gerätes zu verhindern.

Höhere Werte können zu gefährlichen Folge-

schäden führen!

Die Kabelverbindungen müssen so verlegt sein,

dass keine Klemm-, Quetsch- oder Bruchgefahr be-

steht. Bei scharfen Kanten (Blechdurchführungen)

müssen alle Kabel gegen Durchscheuern gepols-

tert sein. Ferner darf das Versorgungskabel niemals

mit Zuleitungen zu Vorrichtungen des Kfz (Lüfter-

motoren, Brandkontrollmodulen, Benzinleitungen

etc.) verlegt werden.

Herzlichen Glückwunsch!

Allgemeine Hinweise

Anschluss- und Bedienelemente

1 Speaker Output E - H

Anschluss für die Lautsprecher der Kanäle

E - H oder alternativ einen passiven MATCH

PP Subwoofer.

2 Optical Input

Optischer Eingang im SPDIF-Format für digi-

tale Stereosignale.

3 Mono Line Output

Mono-Vorverstärkerausgänge zum An-

schluss weiterer Verstärker. Zum Einschalten

dieser Verstärker muss der Remote-Ausgang

verwendet werden.

4 Clipping LED

Diese LED leuchtet rot, wenn einer der

Analogeingänge übersteuert wird.

5 Input Sensitivity

Drehregler zum Anheben der Eingangsemp-

ndlichkeit.

6 Highlevel Input E + F

Hochpegel-Lautsprechereingang für die

Kanäle E und F.

7 System Connector

Anschluss für das MATCH Anschlusskabel.

Verwenden Sie ausschließlich das Original-

Anschlusskabel, um die PP 86DSP mit dem

Autoradio zu verbinden.

8 Fuse

LED zur Anzeige einer defekten Sicherung

im Gerät.

9 +12 V

Anschluss für das Versorgungsspannungs-

kabel +12 V der Batterie.

10 REM

Anschluss für die Remoteleitung.

11 GND

Anschluss des Massekabels (Minuspol der

Batterie oder Fahrzeugchassis).

12 Auto Remote

Dient zum Aktivieren bzw. Deaktivieren der

automatischen Einschaltung des Verstärkers.

13 Remote Out

Der Remote-Ausgang dient zum Einschalten

weiterer Verstärker. Dieser Ausgang muss

bei Verwendung der geMono Line Outputs -

nutzt werden.

14 Control Input

Multifunktionsanschluss - dient zum An-

schluss einer Fernbedienung und weiterem

MATCH PP 86DSP Zubehör.

15 USB Eingang

Dient zum Anschluss an den Computer.

16 Status LED

Die Status LED zeigt den Betriebszustand

und den ausgewählten Speicherbereich an.

17 Control Taster

Dient zum Umschalten der Sound Setups

oder zum Resetten des Gerätes.

1 2 3 4

6 7

9 108 1615141211 13 17
