miditech
miditech
miditech
miditech miditech
MIDI THRU 4/ FIL
MIDI THRU 4/ FIL
MIDI THRU 4/ FIL
MIDI THRU 4/ FILMIDI THRU 4/ FILTER
TER
TER
TERTER
4 fach MIDI THRU Signalverteiler Box
mit integriertem MIDI Filter
1 x MIDI Input, 4 x MIDI THRU
LED für MIDI In signal
Panic Button
8 DIP switches für Filtersetups
Programmierbar über MIDI Keyboard oder PC Editor
MIDI powered am MIDI In
eMail: Internet: info@miditech.de www.miditech.de
1
Bedienungsanleitung
Vielen Dank, das Sie sich für den Miditech MIDI THRU 4/FILTER
entschieden haben. Mit der MIDI THRU 4/FILTER Box können Sie mit
einfachster Installation an eine MIDI Tastaturen oder MIDI Keyboard bis zu
4 MIDI Expander und Keyboards anschliessen. Dabei wird das eingehende
MIDI Signal bis zu 4 x auf angeschlossene MIDI Geräte verteilt. Zusätzlich
können Sie verschiedene MIDI Filter schalten, MIDI Kanäle re-mappen ,
Noten global transponieren oder auch einzelne MIDI Controller wegfiltern.
Dazu benötigt die MIDI THRU 4/FILTER Box MIDI Strom, der bei jedem
Keyboard über MIDI ausgegeben wird, das nach den Standard MIDI
Spezifikationen hergestellt wurde. So bekommen Sie Ihr MIDI Hardware
Setup einfach und übersichtlich verwaltet.
Im Verlauf dieser kurzen Bedienungsanleitung werden wir einige Hinweise
zur Installation und Funktion des MIDI THRU 4/FILTER geben.
Technische Daten des MIDI THRU 4/FILTER:
Einfacher Anschluss an das Master MIDI Keyboard über MIDI In
LED Anzeige für MIDI Input Aktivität
MIDI Powered, keine weitere Stromversorgung nötig bei
Verwenden eines Standard MIDI kompatiblen Masterkeyboards.
Anschluss und Bedienelemente
Vorderseite
2
Unterseite
Das Gehäuse des MIDI THRU 4/FILTER ist eindeutig beschriftet!
Sie finden an der Frontseite den MIDI Eingang, auf den beiden nebenan
liegenden Seiten je 2 MIDI Thru Ports. Hier können Sie mit Standard MIDI
Kabeln Ihre Expander oder MIDI Geräte anschliessen.

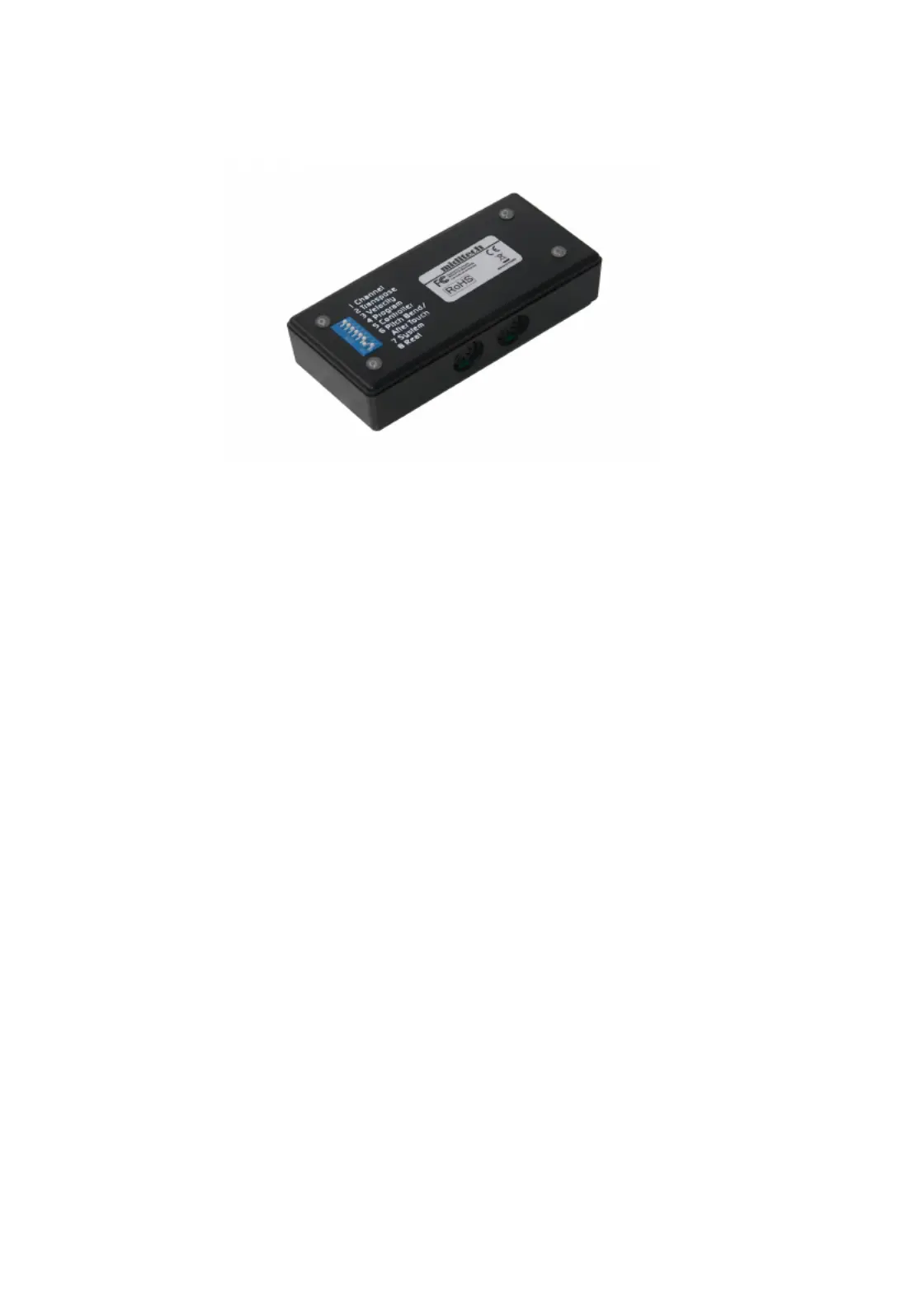

Auf der Unterseite finden Sie die 8 DIP Switches, mit denen Sie
verschiedene MIDI Filter und Funktionen an oder abschalten können.
Bei Midi Hängern oder Problemen können Sie den MIDI Verbund resetten
mit dem "Panic Button".
3

Produktspecifikationer

Varumärke: Miditech
Kategori: Inte kategoriserad
Modell: Midi Thru 4/Filter
