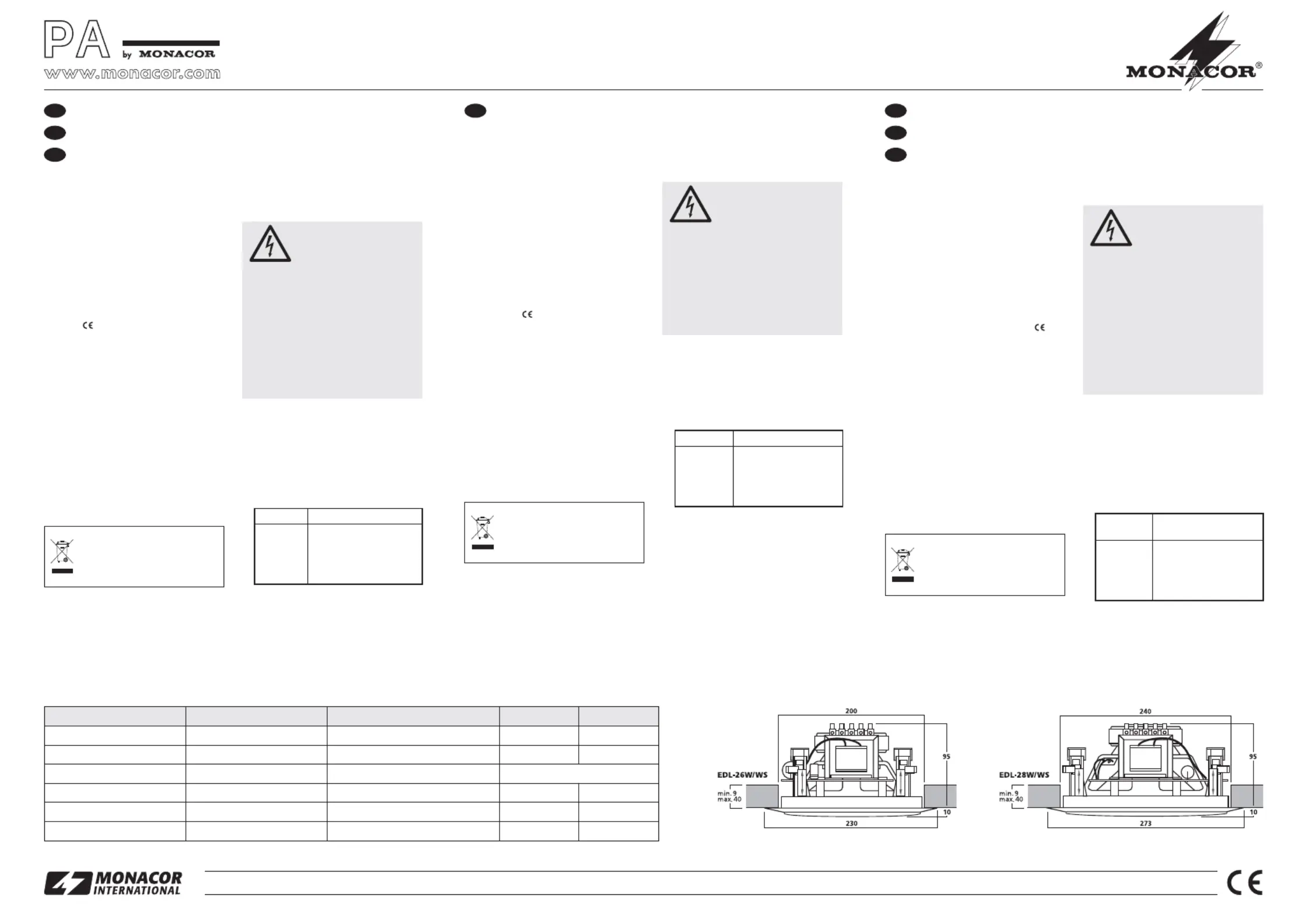

Sida 1/4

ELA-Subwoofer

Bitte lesen Sie diese Anleitung

vor der Installation gründlich

durch und heben Sie sie für ein

späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Dieser Subwoofer mit integrierter, passi-

ver Frequenzweiche wird in ELA-Anla-

gen, die mit 100-V-Technik arbeiten, zur

Bassunterstützung eingesetzt. Er ist für

den Einbau in eine Decke mit einer Stär -

ke von 9 – 40 mm konzipiert.

2 Wichtige Hinweise

Der Lautsprecher entspricht allen erfor-

derlichen Richtlinien der EU und ist des-

halb mit gekennzeichnet.

GSetzen Sie den Lautsprecher nur im In-

nenbereich ein und schützen Sie ihn

vor Tropf- und Spritzwasser, hoher

Luftfeuchtigkeit und Hitze (zulässiger

Einsatztemperaturbereich 0 – 40 °C).

GVerwenden Sie für die Reinigung nur

ein trockenes, weiches Tuch, niemals

Wasser oder Chemikalien.

GWird der Lautsprecher zweckentfrem-

det, nicht fachgerecht installiert oder

überlastet, kann keine Haftung für da-

raus resultierende Sach- oder Perso-

nenschäden und keine Garantie für

den Lautsprecher übernommen wer-

den.

3 Montage

1) Die Einbauöffnung für den Lautspre-

cher in die Decke sägen (Durchmes-

ser Abbildung).→

2) Den elektrischen Anschluss herstellen

( Kapitel 4).→

3) Mit Hilfe des beiliegenden Hakens das

Schutzgitter herausziehen.

4) Den Lautsprecher in die Decke einset-

zen und durch Anziehen der vier Mon-

tageschrauben das Lautsprecherge-

häuse festklemmen.

5) Das Schutzgitter wieder einsetzen.

4 Anschluss

1) Die ELA-Anlage vor dem Anschluss

komplett ausschalten!

2) Den Lautsprecher über die Anschluss-

leiste anschließen: Die schwarze Ader

und die jeweilige Ader, die der ge-

wünschten Nennleistung (Lautstär ke)

entspricht, mit der 100-V-Audio lei tung

vom ELA-Verstärker verbinden.

3) Beim Anschluss von mehreren Laut-

sprechern darauf achten, dass sie alle

gleich gepolt werden (schwarze Ader

= Minusanschluss) und dass der ELA-

Verstärker nicht überlastet wird.

Änderungen vorbehalten.

Aderfarbe Nennleistung

schwarz

braun

orange

gelb

weiß

gemeinsamer Anschluss

20 W

15 W

10 W

5 W

Soll der Lautsprecher endgültig

aus dem Betrieb genommen wer-

den, übergeben Sie ihn zur um-

weltgerechten Entsorgung einem

örtlichen Recyclingbetrieb.

WARNUNG

Im Betrieb liegt berüh-

rungsgefährliche Span-

nung bis 100 V an der An-

schlussleitung an. Die In-

stallation darf nur durch

Fachpersonal erfolgen!

Achten Sie auf die Belastung des ELA-

Verstärkers durch die Lautsprecher.

Eine Überlastung kann den Verstärker

beschädigen! Die Summe der Leistun-

gen aller angeschlossenen Lautspre-

cher darf die Verstärkerleistung nicht

überschreiten.

EDL-26W/ WS Best.-Nr. 16.2430

EDL-28W/ WS Best.-Nr. 16.2440

PA Subwoofer

Please read these operating instructions

carefully prior to installation and keep

them for later ref erence.

1 Applications

This subwoofer with integrated passive

crossover network is used for supporting

the bass frequencies in PA systems op-

er ating with a 100 V technique. It is de-

signed for installation into a ceiling of 9 to

40 mm thickness.

2 Important Notes

The speaker corresponds to all required

directives of the EU and is therefore

marked with .

GThe speaker is suitable for indoor use

only. Protect it against dripping water

and splash water, high air humidity,

and heat (admissible ambient tem-

perature range 0 – 40 °C).

GFor cleaning only use a dry, soft cloth;

never use water or chemicals.

GNo guarantee claims for the speaker

and no liability for any resulting per-

sonal damage or material damage will

be accepted if the speaker is used for

other purposes than originally intend -

ed, if it is not correctly installed, or if it

is overloaded.

3 Installation

1) Saw the mounting cutout for the

speak er into the ceiling (diameter

→figure).

2) Make the electrical connection

( chapter 4).→

3) Pull out the protective grille by means

of the hook supplied.

4) Insert the speaker into the ceiling and

clamp on the speaker housing by

tightening the four mounting screws.

5) Replace the protective grille.

4 Connection

1) Prior to connection, completely switch

off the PA system!

2) Connect the speaker via the terminal

strip: Connect the black core and the

core corresponding to the desired

power rating (volume) to the 100 V

audio cable of the PA amplifier.

3) When connecting several speakers,

make sure that all speakers have the

same polarity (black core = negative

pole) and that the PA amplifier is not

overloaded.

Subject to technical modification.

WARNING

During operation, there is a

hazard of contact with a

voltage up to 100 V at the

connection cable. Installa-

tion must be carried out by

skilled personnel only!

Observe the load of the PA amplifier by

the speakers. An overload may damage

the amplifier! The total power of all

speakers connected must not exceed

the amplifier power.

Core colour Power rating

black

brown

orange

yellow

white

common connection

20 W

15 W

10 W

5 W

If the speaker is to be put out of

operation definitively, take it to a

local recycling plant for a disposal

which is not harmful to the envi-

ronment.

Subwoofer

Public Adress

Veuillez lire la présente notice

avec attention avant lʼinstallation

et conservez-la pour pouvoir

vous y reporter ultérieurement.

1 Possibilités dʼutilisation

Ce subwoofer avec filtre passif intégré

est utilisé dans des installations de Pu-

blic Adress fonctionnant en ligne 100 V

pour soutenir les graves. Il est conçu

pour une installation dans un plafond

dʼépaisseur 9 à 40 mm.

2 Conseils importants dʼutilisation

Le haut-parleur répond à toutes les di-

rectives nécessaires de lʼUnion euro-

péenne et porte donc le symbole .

GLe haut-parleur nʼest conçu que pour

une utilisation en intérieur. Protégez-

le des éclaboussures, de tout type de

projections dʼeau, dʼune humidité éle-

vée de lʼair et de la chaleur (tempéra-

ture ambiante admissible 0 – 40 °C).

GPour le nettoyage, utilisez uniquement

un chiffon doux et sec, en aucun cas

de produits chimiques ou dʼeau.

GNous déclinons toute responsabilité en

cas de dommages matériels ou corpo-

rels résultants si le haut-parleur est uti-

lisé dans un but autre que celui pour le-

quel il a été conçu, sʼil nʼest pas correc-

tement installé ou sʼil y a surcharge ; en

outre, la garantie deviendrait caduque.

3 Montage

1) Découpez le trou de découpe pour le

haut-parleur dans le plafond (diamètre

→schéma).

2) Effectuez le branchement électrique

( chapitre 4). →

3) Retirez la grille de protection à lʼaide

du crochet livré.

4) Placez le haut-parleur dans le plafond

et fixez le boîtier du haut-parleur en

serrant les quatre vis de montage.

5) Repositionnez la grille de protection.

4 Installation

1) Veillez à éteindre lʼintégralité de lʼins-

tallation Public Adress avant dʼeffec-

tuer le branchement.

2) Reliez le haut-parleur via la barrette de

connexion : reliez le conducteur noir et

le conducteur correspondant à la puis-

sance nominale (volume) souhaitée,

au câble audio 100 V de lʼamplificateur

Public Adress.

3) Si vous branchez plusieurs haut-par-

leurs, veillez à ce quʼils aient tous la

même polarité (conducteur noir = pôle

moins) et à ce que lʼamplificateur Pu-

blic Adress ne soit pas en surcharge.

Tout droit de modification réservé.

Couleur

conducteur

Puissance nominale

noir

marron

orange

jaune

blanc

branchement commun

20 W

15 W

10 W

5 W

AVERTISSEMENT

Pendant le fonctionnement,

une tension de contact dan-

gereuse jusquʼà 100 V est

présente au câble de bran-

chement. Seul un person-

nel qualifié peut effectuer

lʼinstallation!

Faites attention à la charge de lʼamplifi-

cateur PA par les haut-parleurs. Une

surcharge peut endommager lʼamplifi-

cateur! La somme des puissances de

lʼensemble des haut-parleurs reliés ne

doit pas dépasser la puissance de lʼam-

plificateur.

Lorsque le haut-parleur est défini-

tivement retiré du service, vous de -

vez le déposer dans une usine de

recyclage adaptée pour contribuer

à son élimination non polluante.

Technische Daten Specifications Caractéristiques techniques EDL-26W/WS EDL-28W/WS

Frequenzbereich Frequency range Bande passante 60 – 200 Hz 50 – 200 Hz

Lautsprechergröße Speaker size Taille haut-parleur 165 mm (61⁄ ") 200 mm (8")2

Nennbelastbarkeit (an 100 V) Power rating (at 100 V) Puissance nominale (sous 100 V) 20/15/10/5 WRMS

Mittl. Schalldruck (1 W/1 m) SPL (1W/1 m) Pression sonore moyenne (1 W/1 m) 89 dB 90 dB

Max. Nennschalldruck Max. rated SPL Pression sonore nominale max. 102 dB 103 dB

Gewicht Weight Poids 2000 g 2200 g

Abmessungen (Werte in mm) Dimensions (values in mm) Dimensions (valeurs en mm)

GB F

Subwoofer PA

Vi preghiamo di leggere attentamente le

presenti istruzioni prima dellʼinstallazione

e di conservarle per un uso futuro.

1 Possibilità dʼimpiego

Questo subwoofer con filtro passivo inte-

grato è previsto per sostenere i bassi in

impianti PA che funzionano con uscita

audio 100 V. È stato realizzato per il

montaggio in soffitti dello spessore di

9 – 40 mm.

2 Avvertenze importanti

Il diffusore è conforme a tutte le direttive

richieste dellʼUE e pertanto porta la sigla

GUsare il diffusore solo allʼinterno di lo-

cali e proteggerlo dallʼacqua goccio-

lante e dagli spruzzi dʼacqua, da alta

umidità dellʼaria e dal calore (tempera-

tura dʼimpiego ammessa fra 0 e 40 °C).

GPer la pulizia usare solo un panno mor-

bido, asciutto; non impiegare in nessun

caso prodotti chimici o acqua.

GNel caso dʼuso improprio, dʻinstalla-

zione sbagliata o di sovraccarico del

diffusore, non si assume nessuna re-

sponsabilità per eventuali danni con-

sequenziali a persone o a cose e non

si assume nessuna garanzia per il dif-

fusore.

3 Montaggio

1) Applicare nel soffitto lʼapertura di mon-

taggio per il diffusore (per il diametro

→illustrazione).

2) Effettuare il collegamento elettrico

( Capitolo 4).→

3) Staccare la griglia protettiva con lʼaiuto

del gancio in dotazione.

4) Inserire il diffusore nel soffitto e bloc-

care il suo contenitore stringendo le

quattro viti di montaggio.

5) Rimettere la griglia protettiva.

4 Collegamenti

1) Prima dei collegamenti, spegnere

completamente lʼimpianto PA!

2) Collegare lʼaltoparlante per mezzo

della morsettiera: collegare il condut-

tore nero e il conduttore che corri-

sponde alla potenza nominale deside-

rata (volume) con la linea 100 V del-

lʼamplificatore PA.

3) Collegando più altoparlanti, fare atten-

zione alla medesima polarità per tutti

(conduttore nero = negativo) e di non

sovraccaricare lʼamplificatore PA.

Con riserva di modifiche tecniche.

Colore del

conduttore

Potenza nominale

nero

marrone

arancione

giallo

bianco

contatto comune

20 W

15 W

10 W

5 W

AVVERTIMENTO

Durante il funzionamento,

ai contatti è presente una

tensione pericolosa fino a

100 V. Lʼinstallazione deve

essere fatta solo da perso-

nale qualificato!

Tener presente il carico dellʼamplifica-

tore PA dovuto agli altoparlanti. Il so-

vraccarico può danneggiare lʼamplifica-

tore! La somma delle potenze di tutti gli

altoparlanti collegati non deve superare

la potenza dellʼamplificatore.

Se si desidera eliminare il diffu-

sore definitivamente, consegnarlo

per lo smaltimento ad unʼistitu-

zione locale per il riciclaggio.

EDL-26W/ WS Best.-Nr. 16.2430

EDL-28W/ WS Best.-Nr. 16.2440

Subwoofer de

Megafonía

Lea atentamente estas instrucciones de

funcionamiento antes de la instalación y

guárdelas para posteriores usos.

1 Aplicaciones

Este subwoofer con filtro pasivo inte-

grado se utiliza para soportar las fre-

cuencias de graves en sistemas de me-

gafonía que funcionan con línea de

100 V. Está diseñado para instalarse en

techos con un espesor de 9 a 40 mm.

2 Notas Importantes

El altavoz cumple con todas las directi-

vas requeridas por la UE y por lo tanto

está marcado con el símbolo .

GEl altavoz está adecuado para utilizarlo

sólo en interiores. Proteja el aparato de

goteos y salpicaduras, elevada hume-

dad del aire y calor (temperatura am-

biente admisible: 0 – 40 ºC).

GUtilice sólo un paño suave y seco para

la limpieza; no utilice nunca ni agua ni

productos químicos.

GNo podrá reclamarse garantía o res-

ponsabilidad alguna por cualquier daño

personal o material producido si se uti-

liza el altavoz para fines diferentes a

los originalmente concebidos, si no ins-

tala correctamente, o si se sobrecarga.

3 Instalación

1) Haga en el techo el corte de montaje

para el altavoz (diámetro figura).→

2) Haga la conexión eléctrica (→apar-

tado 4).

3) Saque la rejilla de protección me-

diante el gancho entregado.

4) Introduzca el altavoz en el techo y su-

jete la carcasa del altavoz apretando

los cuatro tornillos de montaje.

5) Coloque de nuevo la rejilla de protec-

ción.

4 Conexión

1) Antes de la conexión, desconecte com-

pletamente el sistema de megafonía.

2) Conecte el altavoz mediante la tira de

terminales: Conecte el conductor negro

y el conductor correspondiente al nivel

de potencia deseada (volumen) al

cable audio de 100 V del amplificador

de megafonía.

3) Cuando conecte varios altavoces,

ase gúrese de que todos los altavoces

tienen la misma polaridad (conductor

negro = negativo) y de que el amplifi-

cador de megafonía no está sobrecar-

gado.

Sujeto a modificaciones técnicas.

Color de

conductor

Nivel de potencia

Negro

Marrón

Naranja

Amarillo

Blanco

Conexión común

20 W

15 W

10 W

5 W

ADVERTENCIA

Durante el funcionamiento,

existe el peligro de contacto

con un voltaje de hasta

100 V en la conexión del

cable. ¡La instalación tiene

que llevarse a cabo sólo

por el personal cualificado!

Observe la carga del amplificador de

megafonía para los altavoces. ¡Una so-

brecarga puede dañar el amplificador!

La potencia total de todos los altavoces

conectados no puede sobrepasar la po-

tencia del amplificador.

Si va a poner el altavoz definitiva-

mente fuera de servicio, llévelo a

la planta de reciclaje más cercana

para que su eliminación no sea

perjudicial para el medioambiente.

Subwoofer PA

Przed rozpoczęciem instalacji proszę do-

kładnie zapoznać się z niniejszą instruk-

cją i zachować ją do wglądu.

1 Zastosowanie

Niniejszy subwoofer z wbudowaną zwrot-

nicą pasywną służy do wspomagania, w

niskie częstotliwości, systemów PA w

technice 100 V. Przeznaczony jest do

montażu w suficie o grubości 9 to 40 mm.

2 Środki bezpieczeństwa

Głośnik spełnia wszystkie wymagania

norm UE dzięki temu został oznaczony

symbolem .

GGłośnik przeznaczony jest tylko do za-

stosowań wewnętrznych. Należy chro-

nić go przez wodą, dużą wilgotnością

oraz wysokimi temperaturami (dopusz-

czalny zakres 0 – 40 °C).

GDo czyszczenia należy używać suchej

i miękkiej ściereczki, nie używać wody

ani środków chemicznych.

GDostawca oraz producent nie ponoszą

odpowiedzialności za ewentualnie wy-

nikłe szkody materialne lub uszczerbki

na zdrowiu, jeśli urządzenie było uży-

wane niezgodnie z przeznaczeniem,

zostało niepoprawnie zainstalowane

lub było poddawane naprawom przez

nieautoryzowany personel.

3 Montaż

1) Wyciąć w suficie otwór (wymiary →ry-

sunek).

2) Podłączyć głośnik do linii głośnikowej

( rozdz. 4).→

3) Zdjąć maskownicę za pomocą dołą -

czonego haczyka.

4) Włożyć głośnik w otwór, a następnie

skręcić cztery śruby montażowe aż za-

czepy zsuną się maksymalnie w dół.

5) Założyć ponownie maskownicę.

4 Podłączanie

1) Przed przystąpieniem do podłączania

głośników należy odłączyć zasilanie

całego systemu PA!

2) Podłączyć głośnik poprzez terminale:

Połączyć czarną żyłę oraz żyłę odpo-

wiednią dla żądanej mocy (głośności)

do kabla głośnikowego 100 V.

3) Przy podłączaniu kilku głośników,

upewnić się że wszystkie zostały pod-

łączone z jednakową polaryzacją

(czarny = ujemny) oraz że wzmac-

niacz PA nie jest przeciążony.

Z zastrzeżeniem możliwości zmian.

Kolor żyły Moc

czarna

brązowa

pomarańczowa

żółta

biała

wspólne połączenie

20 W

15 W

10 W

5 W

UWAGA

W czasie pracy, na złą-

czach występuje zagroże-

nie porażenia wysokim na-

pięciem 100 V. Instalacja

powinna być wykonywana

wyłącznie przez przeszko-

lony personel!

Należy zwrócić uwagę na obciążenie

wzmacniacza przez głośniki. Przecią-

żenie wzmacniacza spowoduje jego

uszkodzenie! Sumaryczna moc głośni-

ków nie może przekraczać mocy wzma -

cniacza.

Jeśli urządzenie nie będzie już wię-

cej używane, wskazane jest prze-

kazanie go do miejsca utylizacji od-

pa dów, aby zostało zniszczone

bez szkody dla środowiska.

Dati tecnici Características técnicas Specyfikacja EDL-26W/WS EDL-28W/WS

Banda passante Banda pasante Pasmo przenoszenia 60 – 200 Hz 50 – 200 Hz

Grandezza di altoparlanto Tamaño del altavoz Rozmiar głośnika 165 mm (61⁄ ") 200 mm (8")2

Potenza nominale (con 100 V) Potencia nominal (a 100 V) Moc znamionowa (przy 100 V) 20/15/10/5 WRMS

SPL (1W/1 m) Presión sonora media (1 W/1 m) SPL (1W/1 m) 89 dB 90 dB

SPL nominale max. Presión sonora nominal max. Maks. SPL 102 dB 103 dB

Peso Peso Waga 2000 g 2200 g Dimensioni (valori in mm) Dimensiones (valores en mm) Wymiary (wartości w mm)

I E PL

Produktspecifikationer

Varumärke:	Monacor
Kategori:	Subwoofer
Modell:	EDL-28W/WS

Behöver du hjälp?

Om du behöver hjälp med Monacor EDL-28W/WS ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Subwoofer Monacor Manualer

Monacor SUB/SW Bruksanvisning

4 September 2024

Monacor SAM-200D Bruksanvisning

2 September 2024

Monacor EDL-28W/WS Bruksanvisning

2 September 2024

Monacor ESUB-8F/WS Bruksanvisning

31 Augusti 2024

Monacor SAM-500D Bruksanvisning

30 Augusti 2024

Monacor SOUND-100SUB Bruksanvisning

27 Augusti 2024

Subwoofer Manualer

Nyaste Subwoofer Manualer

Kicker 51MWF104 Bruksanvisning

14 Januari 2025

Kicker 51MWF124 Bruksanvisning

14 Januari 2025

Kicker 51MWE104 Bruksanvisning

10 Januari 2025

Kicker 51MWE124 Bruksanvisning

10 Januari 2025

Kicker 48CWR154 Bruksanvisning

8 Januari 2025

Sonance Bandpass BPS6 Bruksanvisning

8 Januari 2025

OSD Audio GLS8 Bruksanvisning

6 Januari 2025

Audibax DSP18s Bruksanvisning

6 Januari 2025

Audibax DSP12s Bruksanvisning

6 Januari 2025

Audibax Manhattan 18S Bruksanvisning

6 Januari 2025
