Sida 1/16

HD-SDI-Miniaturkameras

Bitte lesen Sie diese Anleitung vor der Installation

gründlich durch und heben Sie sie für ein späteres

Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese hochauflösenden Farbkameras sind speziell für

den Einsatz in Video-Überwachungs anlagen (CCTV)

konzipiert. Sie sind mit einem 4,3-mm-Fixfokus-Ob jektiv

aus gestattet und verfügen u. a. über eine automatische

Tag/ Nacht-Umschaltung, Gegenlichtkompensation, digi-

tale Rauschunterdrückung, Spiegelfunktion, Zoomfunk-

tion, Bewegungserkennung und Maskierfunktion zum

Überdecken nicht zu überwachender Bildbereiche. Die

Kameras sind mit einem Digitalausgang (SDI) für ein

hochauflösendes Bildsignal (HD) sowie einem Analog-

ausgang für Testzwecke ausgestattet.

2 Wichtige Hinweise für den Gebrauch

Die Kamera entspricht allen relevanten Richtlinien der EU

und ist deshalb mit gekennzeichnet.

GDie Kamera ist nur zur Verwendung im Innenbereich

geeignet. Bei Außenmontage muss sie in ein wetter -

festes Schutzgehäuse eingesetzt werden.

GSchützen Sie die Kamera vor Staub, Feuchtigkeit und

Hit ze (zu lässige Einsatztemperatur

10 °C bis +50 °C).

GVerwenden Sie für die Reinigung nur ein trockenes,

weiches Tuch, niemals Chemikalien oder Wasser.

GWird die Kamera zweckentfremdet, nicht richtig instal-

liert oder nicht fachgerecht repariert, kann keine

Haftung für daraus resultierende Sach- oder Personen-

schäden und keine Garantie für die Kamera übernom-

men werden.

3 Installation

1) Um die optimale Montageposition zu ermitteln, sollte

vor der Montage ein Probebetrieb erfolgen.

2) Die Kamera über ihre Kamerahalterung z. B. an der

Decke oder Wand befestigen.

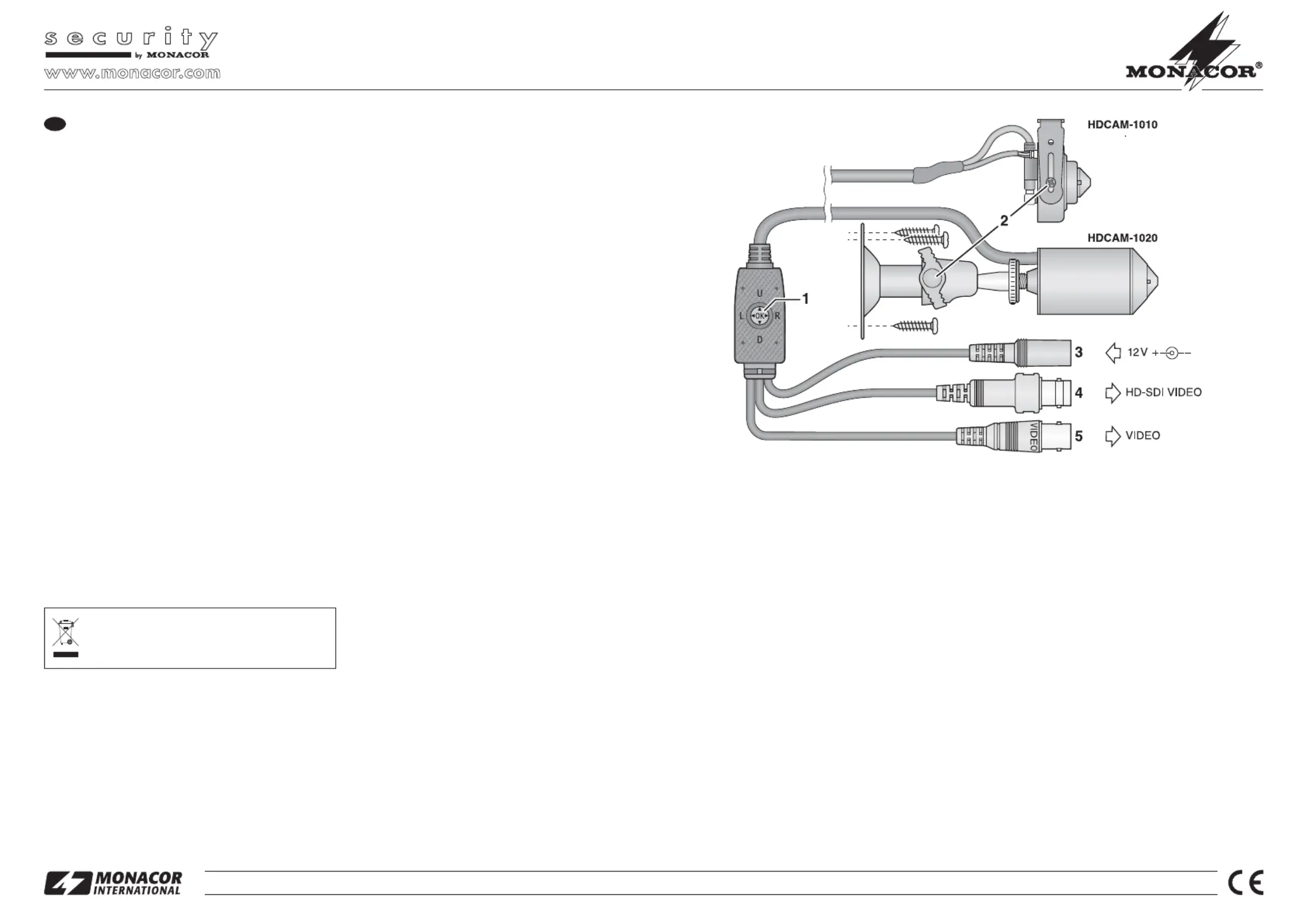

3) Die BNC-Kupplung (4) über ein 75-Ω-Kabel mit dem

SDI-Videoeingang eines Monitors verbinden. Die

maximal mögliche Länge des Kabels hängt von der

Kabelqualität ab. Mit dem verlustarmen Spezialkabel

KHD-1 von MONACOR kann die Länge max. 170 m

betragen. Leitungslängen von mehreren Hundert

Metern können durch Einfügen von Leitungsverstär-

kern (z. B. HDEXT-206) erreicht werden.

4) Für Testzwecke steht an der BNC-Kupplung (5) zu -

sätzlich ein analoges Videosignal mit geringerer Auflö-

sung zur Verfügung.

5) An die rote Kupplung (3) ein stabilisiertes 12-V-

Netzgerät mit einer Dauerbelastbarkeit von 120 mA

anschließen. Es wird ein Kleinspannungsstecker

5,5/2,1 mm (Außen-/ Innendurchmesser) be nötigt. Un -

be dingt auf die richtige Polung achten (Mittelkon-

takt = +).

6) Den angeschlossenen Monitor einschalten und die

Kamera anhand des Monitorbilds ausrichten: die Fest-

stellschraube(n) (2) am Kamerahalter lösen und die

Kamera wie gewünscht positionieren. Die Schrau -

be(n) anschließend wieder festdrehen.

4 Einstellungen über das Bildschirmmenü

Das Bildschirmmenü wird mit dem Steuerhebel (1) be -

dient. Zum Einblenden des Bildschirmmenüs den Hebel

hineindrücken. Das Hauptmenü erscheint:

Durch vertikales Kippen des Hebels einen Menüpunkt

wählen, durch horizontales Kippen den Wert ändern

oder eine Option wählen. Steht hinter einem Menüpunkt

oder einer Option das Symbol ↵, kann durch Hineindrü-

EXPOSURE

WHITE BAL

DAY&NIGHT

BACKLIGHT

3D-DNR


MONITOR

SYSTEM

EXIT

Soll die Kamera endgültig aus dem Betrieb

genommen werden, übergeben Sie sie zur

umweltgerechten Entsorgung einem örtlichen

Recyclingbetrieb.

®HDCAM-1010

HDCAM-1020

Bestellnummer 18.3530

Bestellnummer 18.3540

cken des Hebels ein Untermenü aufgerufen oder eine

Funktion ausgelöst werden.

Alle Einstellmöglichkeiten sind auf der Rückseite dieser

Anleitung tabellarisch aufgeführt.

Zum Verlassen des Menüs die Zeile EXIT wählen und

den Hebel drücken.

Wird bei ausgeblendetem Menü der Hebel nach links

oder rechts gekippt, erscheinen Sondermenüs, deren

Optionen ausschließlich für die Grundeinstellung der

Kamera während der Produktion vorgesehen sind und

nicht verändert werden sollten. Diese Menüs über die

unterste Zeile EXIT wieder verlassen.

5 Technische Daten

Bildabtaster: . . . . . . . . . . . CMOS-Chip, 8,5 mm (1⁄ ″)3

2 Megapixel,Vollbildverfahren

Anzahl der Bildpunkte: . . . max. 1920 × 1080

Objektiv: . . . . . . . . . . . . . . 4,3 mm/ 1 : 2,0

Mindestbeleuchtung: . . . . 1 lx (Farbe)

0,5 lx (S/ W)

SDI-Videoformate: . . . . . . 1080p30, 1080p25,

720p60, 720p50

Analog-Videoausgang: . . PAL/NTSC, 1 Vss/75 Ω

Signal/Rausch-Abstand: . > 50 dB (AGC aus)

Stromversorgung: . . . . . . 12 V, 120 mA

Einsatztemperatur: . . . . .

10 °C bis +50 °C

Abmessungen, Gewicht

HDCAM-1010: . . . . . . . 30 × 30 × 20 mm, 100 g

HDCAM-1020: . . . . . . . 25 mm × 47 mm, 100 g∅

Änderungen vorbehalten.

Menüzeile Einstellung; FunktionAuswahl / Untermenü

EXPOSURE

↵

↵↵ – Belichtung

LENS ELC↵

↵

↵↵ MODE NORMAL

DEBLUR = für eine schärfere Abbildung bewegter Objekte bei geringer Beleuchtung

ALC↵7MODE OUTDOOR, DEBLURINDOOR,

BRIGHTNESS 0 … … 20 = Richtwert für die Helligkeitsregelung 10

SHUTTER

AUTO automatische, variable Verschlusszeit zur Belichtungsregelung

MANUAL↵SPEED 1⁄251

, 1⁄302, 1⁄501, 1⁄602

, 1⁄1001, 1⁄1202, 1⁄240, 1⁄500, … , 1⁄60 000 = feste Verschlusszeit [s]

FLK (flickerless) gegen Bildflimmern bei künstlichen Lichtquellen an Netzspannung

AGC 0 … = Bereich der Verstärkungsregelung (0 = keine Verstärkungsregelung)20

SENS-UP OFF, 2, 3, 4, 5, 6, 7, ×××××××85

verlängerte Belichtungszeit bei schwacher Beleuchtung

RETURN zurück zum Hauptmenü*

WHITE BAL AUTO automatischer Weißabgleich für den Farbtemperaturbereich 2500 – 9500 K

AUTOEXTN automatischer Weißabgleich für den Farbtemperaturbereich 2300 – 10 800 K

PRESET

halbautomatischer Weißabgleich: In der Einsatzumgebung ein weißes Objekt (z. B.

Blatt Papier) vor die Kamera halten und den Steuerhebel drücken. Die Kamera führt

einen Weißabgleich durch.

MANUAL↵

KELVIN LOW, HIGH – manueller Weißabgleich, Wahl der FarbtemperaturMIDDLE,

(niedrig, mittel, hoch)

R-GAIN 0 … … 20 = Korrekturwert Rot für manuellen Weißabgleich10

B-GAIN 0 … … 20 = Korrekturwert Blau für manuellen Weißabgleich10

DAY&NIGHT

↵

↵↵ – Tag- und Nachtbetrieb

MODE AUTO ( = automatische Umschaltung Farbe Schwarzweiß),

COLOR (= Farbbetrieb), B&W (= Schwarzweißbetrieb) EXTERN, 7

SMART IR ONOFF, 7

AGC THRES 0 … … 20 = Schwellwert für die automatische Umschaltung10

AGC MARGIN 0 … … 20 = Hysterese für die automatische Umschaltung10

DELAY LOW, MIDDLE, HIGH – Trägheit beim automatischen Umschalten

(niedrig, mittel, hoch)

BACKLIGHT

OFF

HLC/BLC/WDR deaktiviert

HLC (highlight compensation) = Schwärzung hellster Bereiche

BLC (backlight compensation) = Gegenlichtkompensation zur Aufhellung von Ob-

jekten vor einem hellem Hintergrund (z. B. Fenster)

WDR (wide dynamic range) = erweiterter Dynamikbereich zur Abbildung großer

Kontrastunterschiede

HLC↵LEVEL 0 … … 20 = Schwellwert für die Schwärzung hellster Bereiche10

BLC↵

H-POS 0 … … 20 = horizontale Position des aufzuhellenden Bereichs6

V-POS 0 … … 20 = vertikale Position des aufzuhellenden Bereichs4

H-SIZE 0 … … 20 = Breite des aufzuhellenden Bereichs5

V-SIZE 0 … … 20 = Höhe des aufzuhellenden Bereichs3

WDR↵WEIGHT LOW, HIGH – Helligkeitsregelbereich bei WDR (niedrig, mittel, hoch)MIDDLE,

3D-DNR MIDDLE, – Digitale Rauschunterdrückung OFF, LOW, HIGH (aus, niedrig, mittel, hoch)

Menüzeile Einstellung; FunktionAuswahl / Untermenü


↵

↵↵ – Bild

MIRROR ON – horizontale SpiegelungOFF,

FLIP ON – vertikale SpiegelungOFF,

D-ZOOM … 64.0X = Digitalzoom-Funktion1.0X

PRIVACY

OFF Maskierung von Bildbereichen deaktiviert

ON↵

ZONE NUM … 31 (Nummer des einzustellenden Bereichs wählen)0 6

ZONE DISP ON , = gewählter Bereich sichtbar OFF = unsichtbar6

H-POS 0 … 60 = horizontale Position des gewählten Bereichs

V-POS 0 … 40 = vertikale Position des gewählten Bereichs

H-SIZE 0 … … 40 = Breite des gewählten Bereichs3

V-SIZE 0 … … 40 = Höhe des gewählten Bereichs3

Y LEVEL 0 … … 20 = Helligkeit der Maskierung10

CR LEVEL 0 … … 20 = Farbe der Maskierung: Rotanteil10

CB LEVEL 0 … … 20 = Farbe der Maskierung: Blauanteil10

MOTION

OFF Bewegungserkennung ausgeschaltet

ON↵

SENSITIVITY 0 … … 20 = Empfindlichkeit bei der Bewegungserkennung3

DET H-POS 0 … … 60 = horizontale Position des Erkennungsbereichs1

DET V-POS 0 … … 40 = vertikale Position des Erkennungsbereichs1

DET H-SIZE 0 … … 60 = Breite des Erkennungsbereichs58

DET V-SIZE 0 … … 40 = Höhe des Erkennungsbereichs32

MOTION OSD ON – Erkennungsraster sichtbar (ON) / unsichtbar (OFF) OFF,

ALARM ONOFF, 7

D-WDR LOW, MIDDLE, HIGH – OFF, Aufhellung dunkler Bereiche (aus, niedrig, mittel, hoch)

DEFOG

OFF Kontrasterhöhung bei (z. B. durch Nebel) verschleiertem Bild deaktiviert

ON↵MODE MANUALAUTO,

LEVEL LOW, HIGH – Grad der Kontrasterhöhung (niedrig, mittel, hoch)MIDDLE,

SHADING OFF Korrektur des Helligkeitsabfalls an den Bildrändern deaktiviert

ON↵WEIGHT 0 % … 100 % = Grad der Korrektur

MONITOR↵

↵

↵↵

COLOR GAIN 0 … … 20 = Farbintensität12

R-OFFSET 0 … … 20 = Korrekturwert Rot12

B-OFFSET 0 … … 20 = Korrekturwert Blau5

SHARPNESS 0 … … 10 = Bildschärfe7

GAMMA 0.45, 0.5, 0.6, 0.65 = Exponent für Gammakorrektur0.55,

SYSTEM↵

↵

↵↵

485-COM↵7CAM ID 0 … … 2551 7

BAUDRATE 2400, 4800, 9600, 57600, 1152007

IMAGE RANGE

FULL voller Kontrastumfang

COMP reduzierter Kontrastumfang

USER↵

↵

↵↵ OFFSET 0 … … 20 = Grad der Reduzierung des Kontrastumfangs einstellbar8

OUTPUT MODE 720P – HD-SDI-Videoformat1080P,

FRAME RATE FPS25 3, 30 FPS

3, 50 FPS4, 60 FPS 4– Bildfrequenz

CVBS , NTSC – Videosignal für den AnalogausgangPAL

LANGUAGE ENG, CHN(S), RUS, JPN – MenüspracheCHN,

RESET ON drücken = Zurücksetzen aller Einstellungen auf die Werkseinstellung8

EXIT – Bildschirmmenü verlassen

Optionen im = WerkseinstellungFettdruck

*Die Zeile RETURN ist in allen Untermenüs vorhanden. Sie führt jeweils zur höheren Menüebene.

1wenn SYSTEM\ FRAME RATE = 25 FPS oder 50 FPS

2wenn SYSTEM\ FRAME RATE = 30 FPS oder 60 FPS

3wenn SYSTEM\ OUTPUT MODE = 1080 P

4wenn SYSTEM\ OUTPUT MODE = 720 P

5nur wirksam, wenn für EXPOSURE\ SHUTTER = AUTO oder FLK gewählt

6wenn IMAGE\ MOTION = ON, sind die Bereiche (ZONE NUM) 15 bis 31 nicht sichtbar

7bei diesem Modell ohne Funktion oder nicht sinnvoll

8Ist nach dem Zurücksetzen die Menüsprache Chinesisch (CHN), zum Umschalten auf Englisch (ENG) den Steuerhebel nach oben und nach links be-

wegen.

Produktspecifikationer

Varumärke:	Monacor
Kategori:	övervakningskamera
Modell:	HDCAM-1010

Behöver du hjälp?

Om du behöver hjälp med Monacor HDCAM-1010 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

övervakningskamera Monacor Manualer

Monacor TVLCD-720COL Bruksanvisning

22 September 2024

Monacor ELIP-2812BWDR Bruksanvisning

4 September 2024

Monacor AHCAM-310DF Bruksanvisning

3 September 2024

Monacor DMR-2860 Bruksanvisning

2 September 2024

Monacor ELIP-2036DF Bruksanvisning

2 September 2024

Monacor DMR-616 Bruksanvisning

2 September 2024

Monacor ELAX-2812BPTZ Bruksanvisning

2 September 2024

Monacor DMR-404 Bruksanvisning

1 September 2024

Monacor DMR-250SET Bruksanvisning

31 Augusti 2024

Monacor DMR-1880 Bruksanvisning

31 Augusti 2024

övervakningskamera Manualer

Nyaste övervakningskamera Manualer

Philips B120E Bruksanvisning

16 Januari 2025

Dahua Technology Pro IPC-HDPW5442G-Z Bruksanvisning

10 Januari 2025

Hikvision DS-2CE59U1T-AVPIT3ZF Bruksanvisning

8 Januari 2025

Hikvision IDS-2CD7526G0-IZHSY Bruksanvisning

8 Januari 2025

Hikvision DS-2CD2163G0-I(S) Bruksanvisning

8 Januari 2025

Hikvision DS-2CD2H83G1-IZS Bruksanvisning

8 Januari 2025

Speco Technologies O5LB1 Bruksanvisning

8 Januari 2025

ZKTeco AntarVis 2.0 Bruksanvisning

8 Januari 2025

Speco Technologies O2P30X Bruksanvisning

8 Januari 2025

TP Link InSight S345ZI Bruksanvisning

8 Januari 2025
