Sida 1/2

Universalhalter

Verwendungsmöglichkeiten

Die Universalhalter sind für die Wand- oder Decken-

montage geeignet und können Lasten bis max. 5 kg

tragen, z. B. leichte Lautsprecherboxen, Kameras,

Lampen usw. [max. 5 kg Belastung an der Montage-

platte (2)]. Eventuelle Hebelkräfte bei weitaus ladenen

Objekten reduzieren die Gesamttragfähigkeit und sind

entsprechend zu berücksichtigen.

Montage

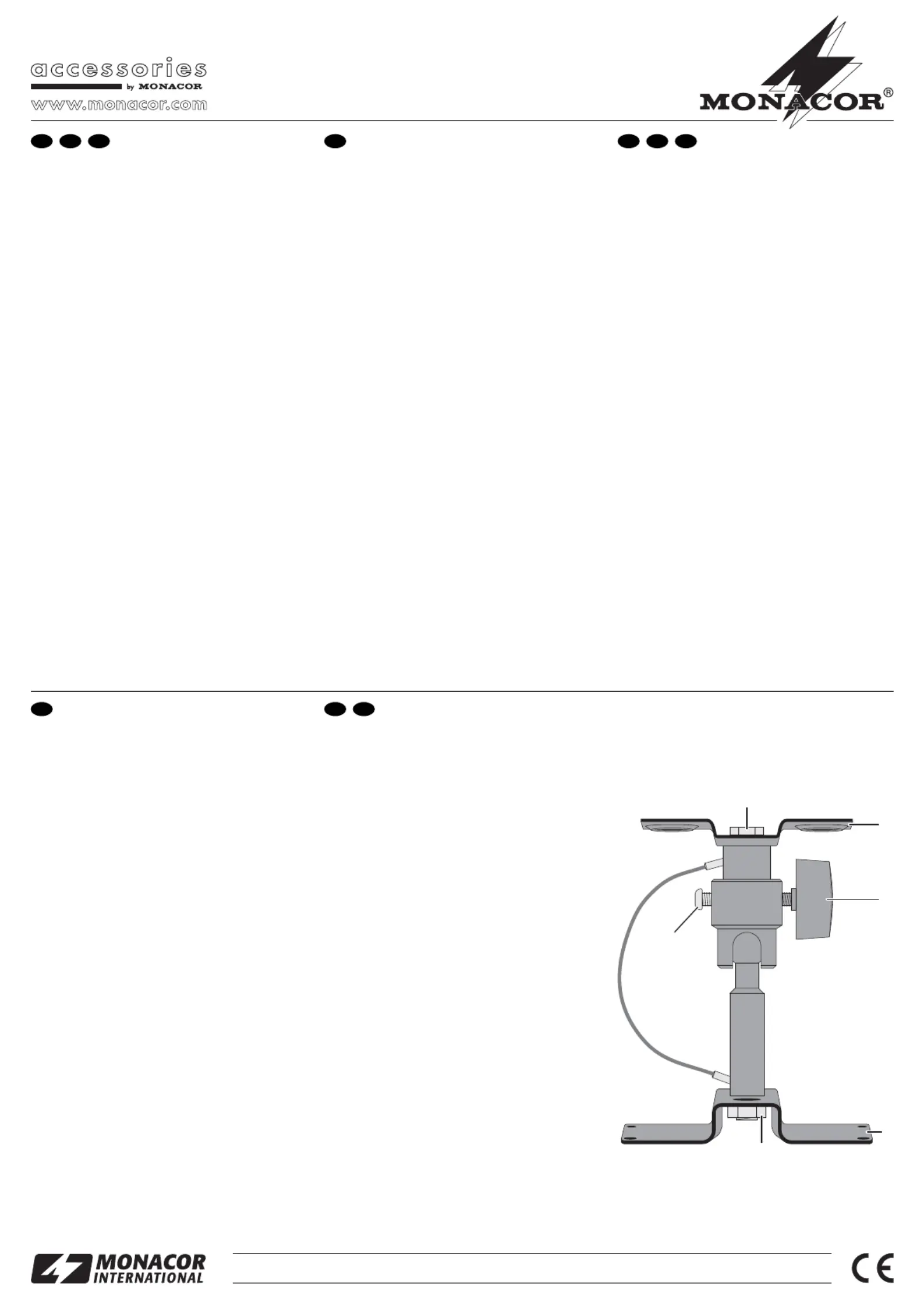

1) Vor der Montage überprüfen, ob am Halter die Mon-

tageschraube (1) und die Montagemutter (5) fest

angezogen sind. An der Lautsprecherbox bzw. an

dem zu montierenden Objekt die Befestigungslöcher

durch Anlegen der Montageplatte (2) anzeichnen.

2) Den Montageflansch (4) mit 4 ausreichend großen

Schrauben und Dübeln an die Wand oder an die

Decke schrauben.

3) Die Lautsprecherbox bzw. das zu montierende

Objekt an die Montageplatte (2) fest anschrauben.

4) Das Kugelgelenk ausrichten und mit dem Feststel-

ler (3) arretieren. Die Schraube (6) nur lose anzie-

hen, damit nach dem erneuten Lösen des Feststel-

lers das Kugelgelenk beweglich bleibt. Sie hält das

Kugelgelenk zusammen, falls der Feststeller ver -

sehentlich ganz herausgeschraubt wird.

Neigung und Drehung verstellen

1) Die Lautsprecherbox bzw. das montierte Objekt mit

einer Hand festhalten, damit es beim Lösen des

Feststellers (3) nicht wegkippen kann und even-

tuell beschädigt wird.

2) Mit der anderen Hand den Feststeller (3) lösen.

3) Das Objekt in die gewünschte Richtung ausrichten

und den Feststeller (3) wieder fest anziehen.

Universal Supports

Applications

The universal supports are suitable for the wall or

ceiling mounting and are able to carry loads up to

max. 5 kg, e. g. light weight speaker cabinets, cam-

eras, lamps, etc. [a load of max. 5 kg at the carrying

platform (2)]. Possible leverages in case of far-pro-

trud ing objects reduce the total load capacity and have

to be taken into account accordingly.

Mounting

1) Prior to mounting check if the mounting screw (1)

and the mounting nut (5) are firmly tightened at the

supports. Mark the fastening holes at the speaker

cabinet resp. at the object to be mounted by using

the carrying platform (2) as a template.

2) Screw the mounting flange (4) with 4 sufficiently big

screws and dowels at the wall or ceiling.

3) Firmly screw the speaker cabinet resp. the object to

be mounted at the carrying platform (2).

4) Align the ball hinge and fix it with the locking de vice

(3).Tighten the screw (6) only in a loose manner so

that the ball hinge is still movable after releasing the

locking device again. It keeps the ball hinge

together if the locking device is completely un -

screwed by accident.

Adjustment of tilting and turning

1) Hold the speaker cabinet resp. the object which has

been mounted with one hand so that it cannot tip

over while releasing the locking device (3) and may

be damaged.

2) Release the locking device (3) with the other hand.

3) Adjust the object in the desired direction and firmly

tighten the locking device (3) again.

Supports universels

Possibilités dʼutilisation

Les LST-2 sont conçus pour un montage sur un mur

ou un plafond et peuvent supporter des charges de

5 kg maximum, par exemple, des enceintes légères,

caméras, lampes … [On entend par là, charge maxi-

male de 5 kg sur la plaque de fixation (2).] La capacité

totale de support peut être réduite par dʼéventuels

moments, générés par des objets saillants; prenez cet

élément en considération lors de votre installation.

Montage

1) Avant dʼeffectuer tout montage, vérifiez que la

vis (1) et lʼécrou (5) soient bien serrés. Posez la

plaque de montage (2) sur lʼébénisterie ou lʼobjet à

monter et marquez lʼemplacement des trous de

fixation.

2) Fixez le support de montage (4) à lʼendroit voulu

avec 4 vis et écrous assez gros.

3) Fixez maintenant lʼebénisterie ou lʼappareil à mon-

ter sur la plaque (2).

4) Placez la rotule et verrouillez-la avec le serre-joint

(3). Serrez la vis (6) sans trop forcer de telle sorte

que la rotule soit encore mobile après avoir

desseré le serre-joint. Cette vis maintient la rotule

au cas où le serre-jont serait accidentelement

dévissé.

Réglage de la rotation et de lʼinclinaison

1) Maintenez lʼébénisterie de telle sorte quʼelle ne

puisse pas basculer lorsque le serre-joint (3) est

dévissé et être ainsi endommagée.

2) Serrez manuellement le serre-joint (3).

3) Dirigez lʼobjet placé sur le support dans la direction

voulue puis vissez le serre-joint.

Supporti universali

Possibilità dʼimpiego

I supporti universali sono adatti per il montaggio al sof-

fitto o contro la parete. Il carico è di massimo 5 kg,

p. es. per altoparlanti leggeri, telecamere, lampade

ecc. [carico max. 5 kg sulla piastra di montaggio (2)].

Oggetti ingombranti che chiedono bracci lunghi della

leva, riducono la portata complessiva e devono es sere

tenuti in considerazione.

Montaggio

1) Prima del montaggio verificare che la vite di mon-

taggio (1) e il dado di montaggio (5) siano stretti

bene. Segnare sulla cassa acustica o sullʼoggetto

da montare i fori di fissaggio, servendosi della pia-

stra di montaggio (2).

2) Fissare la flangia di montaggio (4) alla parete o al

soffitto con 4 viti e tasselli di dimensioni adeguate.

3) Fissare bene la cassa acustica o lʼoggetto da mon-

tare sulla piastra di montaggio (2).

4) Orientare lo snodo a sfera e bloccarlo con la vite di

bloccaggio (3). Non stringere molto la vite (6) in

quanto p1-ha il solo scopo di tenere unito lo snodo nel

caso che la vite di bloccaggio venga accidental-

mente svitata completamente. Così lo snodo è di

nuovo libero dopo che sia allentata la vite di bloc-

caggio.

Regolare lʼorientamento

1) Tenere fermo con una mano la cassa acustica o

lʼoggetto da montare per evitare che si ribalti (con

possibili danni) quando viene allentata la vite di

bloccaggio (3).

2) Con lʼaltra mano sbloccare la vite (3).

3) Portare lʼoggetto nella direzione desiderata e strin-

gere di nuovo la vite di bloccaggio (3).

Universele steunen

Toepassingen

Een paar universele steunen geschikt voor montage

op de muur of aan het plafond. Deze steunen kunnen

toestellen dragen zoals luidspre-tot maximum 5 kg

kerkasten, cameraʼs, lampen, enz. [een gewicht van

max. 5 kg op het draagplatform (2)]. Eventuele hef-

boomkrachten bij ver uitstekende voorwerpen beper-

ken het totale draagvermogen en dienen dus in acht

genomen te worden.

Montage

1) Alvorens te monteren, controleer of schroef (1) en

moer (5) stevig verbonden zijn aan de steunen.

Markeer de bevestigingsgaten op de luidspreker-

kast of op het toestel dat gemonteerd moet worden.

Dit kan het best gebeuren door draagplatform (2)

als een mal te gebruiken.

2) Schroef het montagevlak (4) vast met vier grote

schroeven en pluggen in de muur of in het plafond.

3) Schroef de luidsprekerkast of een ander toestel

stevig vast op het draagplatform (2).

4) Stel het kogelgewricht in en hou de gekozen rich-

ting vast met schroef (3). De schroef (6) mag

slechts licht aangespannen worden zodat men het

kogelgewricht opnieuw kan bewegen nadat het slot

is losgemaakt. Schroef (6) zorgt ervoor dat het

kogelgewricht niet uiteenvalt wanneer slot (3) toe-

vallig volledig wordt losgedraaid.

Afregeling van de richting en de helling

1) Hou de luidsprekerkast of het gemonteerde toestel

vast met de ene hand zodat bij het losmaken het

toestel niet kan omkantelen en beschadigd wordt.

2) Maak slot (3) los met de andere hand.

3) Verdraai het toestel in de gewenste richting en

span het slot (3) stevig aan.

LST-2 Bestellnummer 12.6350

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

D A CH GB

F B CH

NL B

Soportes Universales

Aplicaciones

Los soportes universales son para paredes o techos y

se pueden utilizar con cargas de hasta 5 kg max.,

p. ej. cajas acústicas ligeras, cámaras, lámparas, etc.

[carga de 5 kg max. en la plataforma (2)]. Si se usen

objetos salientos mucho, momentos de palanca even-

tuales reducen la capacidad total de carga y deben

considerarse correspondientemente.

Montaje

1) Antes del montaje vigilar si los tornillos de fijación

(1) y (5) están correctamente apretados en los

soportes. Marcar en las cajas de los altavoces o el

objeto a aguantar, los agujeros, usando la plata-

forma (2).

2) Fijar el soporte de montaje (4) con 4 tornillos gran-

des.

3) Fijar la caja o el objeto a montar en la plataforma

cuadrada (2).

4) Orientar la bola interior y fijarla con el brazo (3).

Apretar el tornillo (6) solo de tal manera que la bola

interior se mueva cuando se abra el dispositivo de

apertura (3).

Ajuste de la cabeza y rotación

1) Aguantar la caja con una mano para que no pueda

caer o estropearse, al abrir la cerradura (3).

2) Abrir con la otra mano la cerradura (3).

3) Ajustar el objeto en la dirección deseada y apretar

firmemente con la cerradura (3).

Suporte Universal

Aplicações

O par de suportes é próprio para montar em paredes

ou tecto, e estão preparados para suportar pêsos até

o máximo de 5 kgs, ou seja, para altifalantes, cama-

ras, lampadas, etc. Uma carga máxima de 5 kg na pla-

ta forma de carga (2). Possiveis cargas provocadas

por objectos salientes, reduzem a capacidade total de

carga e devem ser levados em conta.

Montagem

1) Antes de montado, verifique se o parafuso (1) e a

fêmea (5) estão convenientemente firmes no

suporte. Marque os furos na caixa do altifalante ou

do objecto a instalar.

2) Aparafuse a flange (4) com 4 parafusos fortes nas

buchas da parede ou do tecto.

3) Aparafuse firmemente a caixa do altifalante ou do

outro objecto, na plataforma (2).

4) Alinhe a rótula e fixe-a com a cruzeta (3). Aperte o

parafuso (6) apenas o suficiente de forma a per mi-

tir que a rótula ainda pode girar depois de aliviar a

cruzeta.

Ajuste de posição

1) Segure a caixa do altifalante com uma mão en -

quanto alivia a cruzeta (3).

2) Alivie a cruzeta (3) com a outra mão.

3) Ajuste o objecto na posição desejada e então

aperte firmemente a cruzeta (3) novamente.

Universalbeslag

Anvendelsesmuligheder

Dette sæt universalbeslag er anvendeligt til væg- eller

loftmontage. F. eks. letvægtshøjttalerkabinetter, lam-

per, kameraer o. s. v. Beslaget (2) må maksimalt bela-

stes med . Eventuelt skæv belastning redu-max. 5 kg

cerer den maksimale belastning og bør så vidt muligt

tages i betragtning.

Montage

1) Før montering finder sted skal det kontrolleres, at

monteringsskruen (1) og møtrikken (5) er ordentligt

spændt. Afmærk befæstigelseshullerne på højt -

talerkabinettet eller andet objekt, der skal påmon-

teres, ved at anvende monteringspladen (2) som

skabelon.

2) Fastskru monteringsflangen (4) på væggen eller

loftet med 4 tilstrækkeligt store skruer og rawplugs.

3) Skru højttalerkabinettet eller objektet fast til mon te-

ringspladen (2).

4) Indstil kugleleddet og spænd det fast med låse -

skruen (3). Tilspænd skruen (6) let, således at kug-

leleddet stadig kan bevæges, når låseskruen

løsnes. Det holder kugleleddet samlet, hvis låse -

skruen ved et uheld skulle blive skruet helt af.

Justering af hældning og retning

1) Hold det monterede højttalerkabinet eller objekt

med den ene hånd, således at det ikke kan tippe

over og ødelægges, når låseskruen (3) løsnes.

2) Udløs låseskruen med den anden hånd.

3) Juster objektet i den ønskede retning og skru låse -

skruen (3) fast igen.

Universalfäste

Användning

Par av universalfästen för vägg eller takmontering.

Avsedd för mindre högtalare kameror lam-max. 5 kg

por etc. [max. 5 kg på plattformen (2)]. Lutningen på

plattformen i samband med att objektet sticker ut från

plattformen minskar dess bärkraft och hänsyn till detta

bör tas med vid beräkning av den totala vikten på

objektet.

Montering

1) Märk ut var skruvhålen skall sitta och borra ett litet

hål för varje skruv med hjälp av den medfföljande

mallen.

2) Skruva fast monteringplattan ordentligt i tak eller på

vägg med erforderlig skruv.

3) Skruva därefter fast högtalare eller annan utrust-

ning som önskas på stativets fäste (se till att enhe-

ten inte skadas vid montering).

4) Vinkla plattformen med den fastskruvad enheten till

önskad vinkel och lås den med skruv (3). Dra åt

skruv (6) så att den precis sitter mot kulleden. Detta

skyddar stativet om skruv (3) skulle lossas helt av

misstag.

Inställning av tilt och lutningsvinkel

1) Håll i objektet och ena handen och lossa skruven

med den andra varefter önskad lutning ställs in.

2) Därefter låses skruven (6) igen så att lutning

fixeras.

Yleiskannattimet

Käyttötarkoitus

Yleiskannattimet sopivat painoisten esinei-max. 5 kg

den, esim. kevyiden kaiuttimien, kameroiden tai lamp-

pujen, jne. kiinnittämiseen seinään tai kattoon [5 kg

maksimikuorma kannatuslevyllä (2)]. Levystä pois päin

kauas ulottuvat osat pienentävät vipuvaikutuksensa

takia suositeltua maksimikuormitusta. Huomioi se

asennuksessa.

Asennusohje

1) Ennen kiinnittämistä tarkasta, että kiinnitysruuvi (1)

ja kiinnitysmutteri (5) ovat tiukat. Merkitse kiinnitet-

tävään esineeseen ruuvien kohdat yleiskannatti-

men kiinnityslevyä (2) käyttäen.

2) Kiinnitä yleiskannatin seinään toisesta kiinnitysle-

vystään (4) suurehkoilla ruuveilla (ja propuilla).

3) Ruuvaa kiinnitettävä kappale tiukasti kiinnitysle-

vyynsä (2).

4) Suorista pallonivel ja kiristä sen tiukennusruuvi (6)

kevyesti niin, että pallonivel on säädettävissä luki-

tusruuvin (3) ollessa löysällä.

Säätö

1) Kannattele kiinnitettyä esinettä toisella kädellä.

2) Löysää pallonivelen lukitusruuvi (3).

3) Käännä esine pystysuunnassa sopivaan asentoon

ja kiristä tiukasti lukitusruuvi (3).

LST-2 Bestellnummer 12.6350

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

E DKP

FIN

Produktspecifikationer

Varumärke:	Monacor
Kategori:	Wandstöd
Modell:	LST-2

Behöver du hjälp?

Om du behöver hjälp med Monacor LST-2 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Wandstöd Monacor Manualer

Monacor LST-2 Bruksanvisning

30 Augusti 2024

Wandstöd Manualer

Nyaste Wandstöd Manualer

Bauhn ALPB80-0724 Bruksanvisning

15 Oktober 2024

Vogels EFW 6105 Bruksanvisning

14 Oktober 2024

One For All WM 2121 Bruksanvisning

14 Oktober 2024

Vogels WALL 1145 Bruksanvisning

13 Oktober 2024

Vogels WALL 1025 Bruksanvisning

5 Oktober 2024

Vogels EFW 6245 Bruksanvisning

5 Oktober 2024

Vogels BASE 25 Bruksanvisning

3 Oktober 2024

Deltaco ARM-508 Bruksanvisning

2 Oktober 2024

My Wall HP 103 L Bruksanvisning

1 Oktober 2024

One For All WM 4920 Bruksanvisning

1 Oktober 2024
