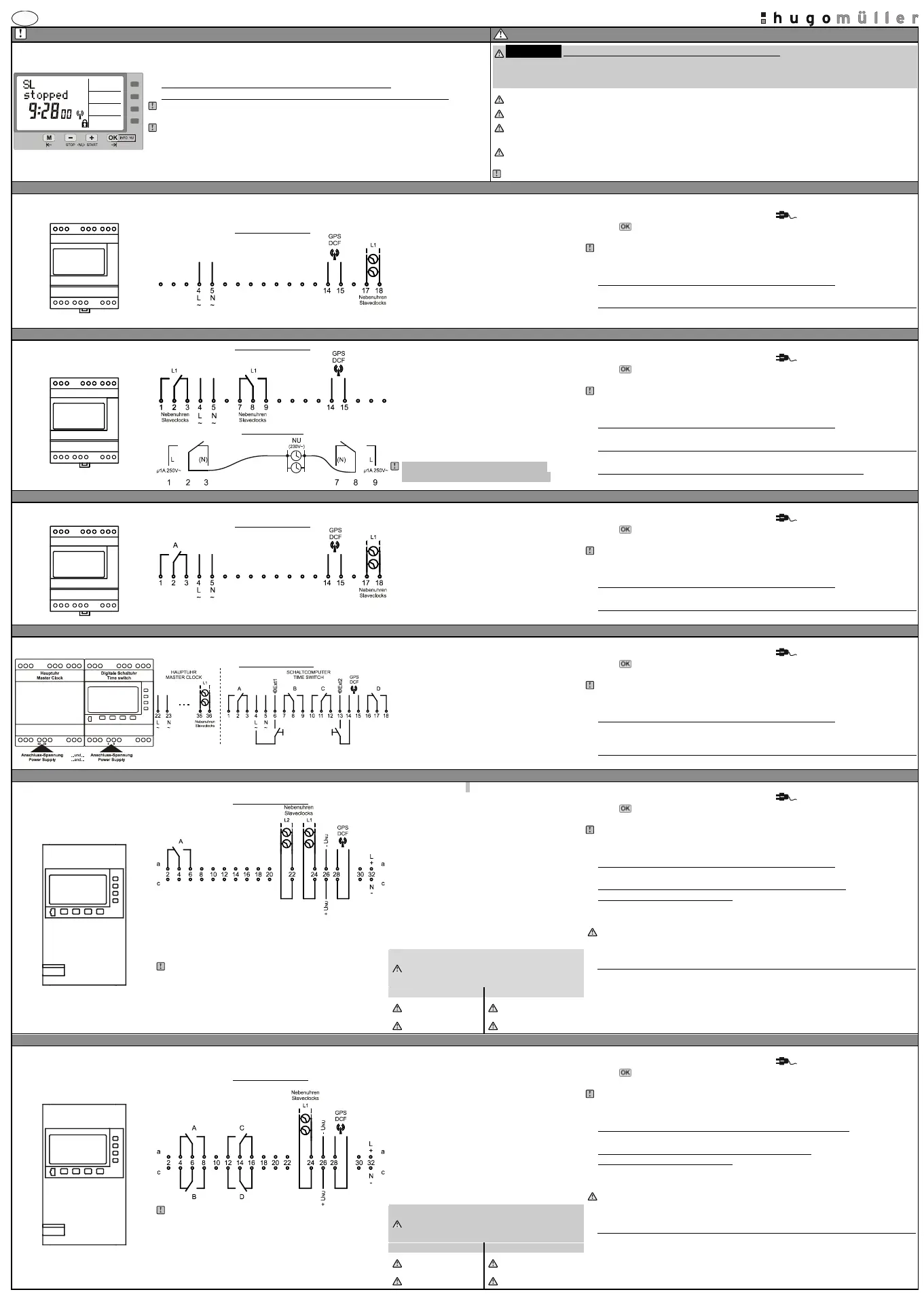

www.hugo-mueller.de BA HUpro DE -22539- 2014.07-V09 Seite 1

Zusatzbedienungsanleitung Hauptuhren Seite 1 / 2

WICHTIGE INFORMATION!!!

SICHERHEITSHINWEISE

(SC 58.17 pro / SC 98.47 pro / SC 53.17 pro / SC 93.47 pro)

BITTE BEACHTEN!! Für Hauptuhren mit Schaltcomputerfunktionalität gilt:

Diese Bedienungsanleitung fungiert als ZUSATZBEDIENUNGSANLEITUNG. In DIESER

Bedienungsanleitung werden ausschließlich Hauptuhr-Funktionen beschrieben und erläutert!

Die Funktion des Schaltcomputers entnehmen Sie der beigefügten „Standard“-Schaltcomputer-

Bedienungsanleitung!

Es gelten ausschließlich die, auf DIESER

Bedienungsanleitung aufgeführten Anschlussbilder,

Erstinbetriebnahme-Vorgaben und Sicherheitshinweise!

!!WARNUNG!! Es besteht Lebensgefahr durch einen elektrischen Schlag oder Brandgefahr!!

=> Einbau, Anschluss und Montage dürfen ausschließlich von einer Elektrofachkraft durchgeführt werden!

=> Vor Montage- und Installationsarbeiten muss das Gerät spannungsfrei geschaltet werden!

=> Beschädigte Geräte dürfen nicht in Betrieb bzw. müssen sofort außer Betrieb genommen werden!

Nur an die auf dem Gerät / auf der Uhr angegebene Spannung und Frequenz anschließen!

Bei Eingriffen oder Änderungen an der Schaltuhr bzw. an der Hauptuhr erlischt die Garantie!

Das Gerät ist so zu installieren, dass außergewöhnlich hohe Störstrahlung die Funktion nicht beeinträchtigen kann!

Installation und Anschluss dürfen nur entsprechend den örtlichen Bau- und Elektrovorschriften durchgeführt werden!

Das Gerät und die enthaltene Batterie sind umweltgerecht und entsprechend den Elektrovorschriften zu entsorgen!

SC 58.07 pro (Verteilereinbau – Hauptuhr / Impulsgeber)

Technische Daten Nebenuhrlinie

Erstinbetriebnahme

SC 58.07 pro

Anschlussbild

Anzahl Linien: 1 NU-Linie

Ausgangsspannung: 24VDC

Ausgangsstrom: 35mA

Anschlussklemmen: 17 / 18

Max. Anzahl NU: 5 Uhren

Ausgangssignal: Polwechselimpuls

Impulsfolge: Normalbetrieb = 1/min

Richten = 10/min

Pulsdauer 2 sec.

(Impulsfolge/Pulsdauer einstellbar)

 Die Hauptuhr wird in der Gangreserve (im Batteriebetrieb) ausgeliefert.

Auf dem Display wird das Netzsteckersymbol angezeigt [blinkend ].

 Drücken Sie die -Taste (1 Sekunde). Die Displayanzeige wechselt in den

Automatikmodus (Anzeige der Uhrzeit und des aktuellen Nebenuhrlinien-Zustandes).

Die Hauptuhr ist mit dem aktuellen Datum, der Uhrzeit und der europäischen

Sommerzeitregel voreingestellt. Die Nebenuhrlinie ist wie folgt voreingestellt: Minutenlinie

gewählt / Startwert 12:00 Uhr / NU-Linie angehalten.

Spannungsversorgung der Hauptuhr (Siehe Anschlussbild)

 Schließen Sie die Hauptuhr an die auf dem Gerät angegebene Spannung

und Frequenz an.

Nebenuhrlinien an die Hauptuhr anschließen (Siehe Anschlussbild links)



Schließen Sie die Nebenuhrlinie an die Klemmen 17 und18 der Hauptuhr an.

SC 58.08 pro (Verteilereinbau – Hauptuhr / Impulsgeber)

Technische Daten Nebenuhrlinie

Erstinbetriebnahme

SC 58.08 pro

Anschlussbild

Anschluss-Schema Nebenuhrlinie an Hauptuhr

( Beispiel einer Beschaltung)

Anzahl Linien: 1 NU-Linie

Ausgangsspannung: Max. 250V~ (Potentialfrei)

Ausgangsstrom: 1A

Anschlussklemmen: 2 / 8

Max. Anzahl NU: Abh. von NU

Impulsfolge: Normalbetrieb = 1/min

Richten = ca. 6/min

Pulsdauer 8 sec.

(Impulsfolge/Pulsdauer einstellbar)

BITTE BEACHTEN: Die Relais werden im

Minutenwechsel abwechselnd geschaltet!



Die Hauptuhr wird in der Gangreserve (im Batteriebetrieb) ausgeliefert.

Auf dem Display wird das Netzsteckersymbol angezeigt [blinkend ].

 Drücken Sie die -Taste (1 Sekunde). Die Displayanzeige wechselt in den

Automatikmodus (Anzeige der Uhrzeit und des aktuellen Nebenuhrlinien-Zustandes).

Die Hauptuhr ist mit dem aktuellen Datum, der Uhrzeit und der europäischen

Sommerzeitregel voreingestellt. Die Nebenuhrlinie ist wie folgt voreingestellt: Minutenlinie

gewählt / Startwert 12:00 Uhr / NU-Linie angehalten.

Spannungsversorgung der Hauptuhr (Siehe Anschlussbild links)

 Schließen Sie die Hauptuhr an die auf dem Gerät angegebene Spannung

und Frequenz an.

Nebenuhrlinien an die Hauptuhr anschließen (Siehe Anschlussbild links)

 Schließen Sie die Nebenuhrlinie an die Klemmen 2 und 8 der Hauptuhr an.

Spannungsversorgung der Nebenuhrlinie (Siehe Anschluss-Schema links)



Versorgungsspannung NU an Klemmen 1 / 9 und 3 / 7 anschließen

SC 58.17 pro (Verteilereinbau – Hauptuhr und Schaltcomputer / Wochenuhr)

Technische Daten Nebenuhrlinie

Erstinbetriebnahme

SC 58.17 pro

Anschlussbild

HINWEIS: Schaltcomputerfunktionalität =>

Schaltcomputer-Anleitung SC88.X0 pro

Anzahl Linien: 1 NU-Linie

Ausgangsspannung: 24VDC

Ausgangsstrom: 150mA

Anschlussklemmen: 17 / 18

Max. Anzahl NU: 20 Uhren

Ausgangssignal: Polwechselimpuls

Impulsfolge: Normalbetrieb = 1/min

Richten = 10/min

Pulsdauer 2 sec.

(Impulsfolge/Pulsdauer einstellbar)

 Die Schaltuhr wird in der Gangreserve (im Batteriebetrieb) ausgeliefert.

Auf dem Display wird das Netzsteckersymbol angezeigt [blinkend ].

 Drücken Sie die -Taste (1 Sekunde). Die Displayanzeige wechselt in den

Automatikmodus (Anzeige der Uhrzeit und des aktuellen Nebenuhrlinien-Zustandes).

Die Hauptuhr ist mit dem aktuellen Datum, der Uhrzeit und der europäischen

Sommerzeitregel voreingestellt. Die Nebenuhrlinie ist wie folgt voreingestellt: Minutenlinie

gewählt / Startwert 12:00 Uhr / NU-Linie angehalten.

Spannungsversorgung (Siehe Anschlussbild links)

 Schließen Sie die Uhr an die auf dem Gerät angegebene Spannung und Frequenz an.

Nebenuhrlinien an die Hauptuhr anschließen (Siehe Anschlussbild links)

 Schließen Sie die Nebenuhrlinie an die Klemmen 17 und18 der Hauptuhr an.

SC 98.47 pro (Verteilereinbau – Hauptuhr und Schaltcomputer / Jahresuhr)

Technische Daten Nebenuhrlinie

Erstinbetriebnahme

SC 98.47 pro

Anschlussbild

Anzahl Linien: 1 NU-Linie

Ausgangsspannung: 24VDC

Ausgangsstrom: 300mA

Anschlussklemmen: 35 / 36

Max. Anzahl NU: 40 Uhren

Ausgangssignal: Polwechselimpuls

Impulsfolge: Normalbetrieb = 1/min

Richten = 10/min

Pulsdauer 2 sec.

(Impulsfolge/Pulsdauer einstellbar)

 Die Schaltuhr wird in der Gangreserve (im Batteriebetrieb) ausgeliefert.

Auf dem Display wird das Netzsteckersymbol angezeigt [blinkend ].

 Drücken Sie die -Taste (1 Sekunde). Die Displayanzeige wechselt in den

Automatikmodus (Anzeige der Uhrzeit und des aktuellen Nebenuhrlinien-Zustandes).

Die Hauptuhr ist mit dem aktuellen Datum, der Uhrzeit und der europäischen

Sommerzeitregel voreingestellt. Die Nebenuhrlinie ist wie folgt voreingestellt: Minutenlinie

gewählt / Startwert 12:00 Uhr / NU-Linie angehalten.

Spannungsversorgung (Siehe Anschlussbild links)

 Schließen Sie die Uhr an die auf dem Gerät angegebene Spannung

und Frequenz an (Hauptuhr Klemmen 22/23 / Schaltcomputer Klemmen 4/5).

Nebenuhrlinien an die Hauptuhr anschließen (Siehe Anschlussbild links)



Schließen Sie die Nebenuhrlinie an die Klemmen 35 und 36 der Hauptuhr an.

SC 53.17 pro (19“-Modul – Hauptuhr und Schaltcomputer / Wochenuhr)

Technische Daten Nebenuhrlinie

Erstinbetriebnahme

SC 53.17 pro

Anschlussbild

SC 53.17: 2 NU-Linie

Nebenuhrlinien unabhängig voneinander einstellbar.

(Minuten- bzw. Sekundenlinie)

HINWEIS! Netzteil eines Drittanbieters:

Bei Versorgung der Nebenuhrlinie mit einem Schaltnetzteil und Einsatz

des Funkempfängers FU20.00pro kann es zu Empfangsstörungen

kommen. Sollte der Funkempfänger keinen Empfang haben (die grüne

LED an der Unterseite blinkt schnell oder gar nicht) dann verbinden Sie

bitte GND Ihres Schaltnetzteiles über einen Y-Kondensator mit der

Schutzerde.

Anzahl Linien: 2 NU-Linien

Eingang UNU: 24VDC (12VDC/48VDC/60VDC)

(Überwachung UNU auf Platine umschaltbar/siehe Tab)

Ausgangsstrom: bis 1500mA je NU-Linie

(Abhängig vom Netzteil)

Anschlussklemmen: Siehe Anschlussbild links

Max. Anzahl NU: 200 Uhren pro Linie

Ausgangssignal: Polwechselimpuls

Impulsfolge: Normalbetrieb = 1/min

Richten = 10/min

Pulsdauer 2 sec.

(Impulsfolge/Pulsdauer einstellbar)

Modulanschluss: NT 73 (Netzteil zur Strom-

versorgung der Nebenuhren)

NICHT IM LIEFERUMFANG!!

 Die Schaltuhr wird in der Gangreserve (im Batteriebetrieb) ausgeliefert.

Auf dem Display wird das Netzsteckersymbol angezeigt [blinkend ].

 Drücken Sie die -Taste (1 Sekunde). Die Displayanzeige wechselt in den

Automatikmodus (Anzeige der Uhrzeit und des aktuellen Nebenuhrlinien-Zustandes).

Die Hauptuhr ist mit dem aktuellen Datum, der Uhrzeit und der europäischen

Sommerzeitregel voreingestellt. Die Nebenuhrlinien sind wie folgt voreingestellt:

(Linie 1 und 2) Minutenlinie gewählt / Startwert 12:00 Uhr / NU-Linie angehalten.

Spannungsversorgung (Siehe Anschlussbild links)

 Schließen Sie die Uhr an die auf dem Gerät angegebene Spannung

und Frequenz an. (Klemmen 32a und 32c)

Spannungsversorgung der Nebenuhrlinie an der Hauptuhr anschließen

(Siehe Anschlussbild links)

 12VDC; 24VDC; 48VDC; oder 60VDC je nach Nebenuhren an die Klemmen 26a und 26c

anschließen

POLARITÄT beachten

 Stellen Sie die Kippschalter auf der Netzteilleiterplatte nach der links aufgeführten

Tabelle „Kippschalter Netzteilleiterplatte“ auf die richtige Spannung für die Nebenuhrlinien

ein. (Standardeinstellung = 24VDC)

Nebenuhrlinien an die Hauptuhr anschließen (Siehe Anschlussbild links)

 Schließen Sie die Nebenuhrlinie an die Klemmen an:

Linie 1 [L1] = Klemmen 24a und 24c

Linie 2 [L2] = Klemmen 22a und 22c

Tabelle Kippschalter Netzteilplatine

(Überwachung Spannungsversorgung Nebenuhrlinie)

NU S1 S2 NU S1 S2

12VDC ON ON 48VDC OFF ON

24VDC ON OFF

60VDC OFF OFF

SC 93.47 pro (19“-Modul – Hauptuhr und Schaltcomputer / Jahresuhr)

Technische Daten Nebenuhrlinie

Erstinbetriebnahme

SC 93.47 pro

Anschlussbild

HINWEIS! Netzteil eines Drittanbieters:

Bei Versorgung der Nebenuhrlinie mit einem Schaltnetzteil und Einsatz

des Funkempfängers FU20.00pro kann es zu Empfangsstörungen

kommen. Sollte der Funkempfänger keinen Empfang haben (die grüne

LED an der Unterseite blinkt schnell oder gar nicht) dann verbinden Sie

bitte GND Ihres Schaltnetzteiles über einen Y-Kondensator mit der

Schutzerde.

Anzahl Linien: 1 NU-Linie

Eingang UNU: 24VDC (12VDC/48VDC/60VDC)

(Überwachung UNU

auf Platine umschaltbar/siehe Tab)

Ausgangsstrom: bis 1500mA

(Abhängig vom Netzteil)

Anschlussklemmen: Siehe Anschlussbild links

Max. Anzahl NU: 200 Uhren

Ausgangssignal: Polwechselimpuls

Impulsfolge: Normalbetrieb = 1/min

Richten = 10/min

Pulsdauer 2 sec.

(Impulsfolge/Pulsdauer einstellbar)

Modulanschluss: NT 73 (Netzteil zur Strom-

versorgung der Nebenuhren)

NICHT IM LIEFERUMFANG!!

 Die Schaltuhr wird in der Gangreserve (im Batteriebetrieb) ausgeliefert.

Auf dem Display wird das Netzsteckersymbol angezeigt [blinkend ].

 Drücken Sie die -Taste (1 Sekunde). Die Displayanzeige wechselt in den

Automatikmodus (Anzeige der Uhrzeit und des aktuellen Nebenuhrlinien-Zustandes).

Die Hauptuhr ist mit dem aktuellen Datum, der Uhrzeit und der europäischen

Sommerzeitregel voreingestellt. Die Nebenuhrlinie ist wie folgt voreingestellt:

Minutenlinie gewählt / Startwert 12:00 Uhr / NU-Linie angehalten.

Spannungsversorgung (Siehe Anschlussbild links)

 Schließen Sie die Uhr an die auf dem Gerät angegebene Spannung

und Frequenz an. (Klemmen 32a und 32c)

Spannungsversorgung der Nebenuhrlinie an der Hauptuhr anschließen

(Siehe Anschlussbild links)

 12VDC; 24VDC; 48VDC; oder 60VDC je nach Nebenuhren an die Klemmen 26a und 26c

anschließen

POLARITÄT beachten

 Stellen Sie die Kippschalter auf der Netzteilleiterplatte nach der links aufgeführten

Tabelle „Kippschalter Netzteilleiterplatte“ auf die richtige Spannung für die Nebenuhrlinie

ein. (Standardeinstellung = 24VDC)

Nebenuhrlinien an die Hauptuhr anschließen (Siehe Anschlussbild links)

 Schließen Sie die Nebenuhrlinie an die Klemmen 24a und 24c an.

Tabelle Kippschalter Netzteilplatine

(Überwachung Spannungsversorgung Nebenuhrlinie)

NU S1 S2

12VDC ON ON 48VDC OFF ON

24VDC ON OFF

60VDC OFF OFF

www.hugo-mueller.de BA HUpro DE -22539- 2014.07-V09 Seite 2

Zusatzbedienungsanleitung Hauptuhren Seite 2 / 2

Tastenfunktion

Symbolerklärung / Anzeigen im Automatik-Modus

1. Wechsel von Automatik-Modus in den Eingabe-Modus.

2. Eingabe-Modus: Zurück-Funktion (Eine Ebene zurück).

Netzsteckersymbol (blinkend): Befindet sich die Uhr nicht am Netz bzw. ist die Stromversorgung unterbrochen ist nur

das blinkende Netzsteckersymbol zu sehen. Die Uhr befindet sich somit in der Gangreserve (Batteriebetrieb).Drücken Sie

die -Taste für 1 Sekunde. Die Uhr wechselt in den Automatik-Modus.

1. Automatik-Modus: Mit STOP NU deaktivieren Sie die Nebenuhrlinie

2. Automatik-Modus: Mit START NU aktivieren Sie die Nebenuhrlinie(n)

3. Eingabe-Modus: Auswahlmöglichkeit zwischen verschiedenen Optionen.

4. Eingabe-Modus: Verändern der blinkenden Stelle.

DCF/GPS: Der Schaltcomputer empfängt das Zeitsignal DCF-77

PIN: Hauptuhr / Schaltcomputer ist über einen PIN gesperrt; PIN-Eingabe erforderlich.

1. Aktivieren der Schaltuhr durch Betätigen länger als 1 Sekunde (Ohne Netzspannung).

2. Automatik-Modus: INFO NU => Im Automatikmodus können Sie mit Tastendruck auf die

-Taste zwischen verschiedenen Ansichten wechseln.

3. Eingabe-

Modus: Bestätigen der Auswahl oder der Programmierung (Eine Ebene tiefer).

NU angehalten

Die Nebenuhren erhalten KEINEN Impuls und bleiben stehen. Die Impulse (Minuten- bzw. Sekundenimpulse) werden

gespeichert und nach erneuter Aktivierung nachgeholt.

NU Betrieb Nebenuhren werden im Minutentakt

weitergeschaltet.

Sonderfall SC53.17pro

Bei aktivierter Minutenlinie werden die Nebenuhren im Minutentakt weitergeschaltet.

Bei aktivierter Sekundenlinie werden die Nebenuhren im Sekundentakt weitergeschaltet.

RESET:

Betätigen Sie gleichzeitig alle 4 Fronttasten für 3 Sekunden. Die Schaltuhr wird

zurückgesetzt. Datum und Uhrzeit werden gelöscht.

NU stellen Die fehlende Zeit (Differenz zwischen Nebenuhrzeit und Hauptuhrzeit) wird nachgeholt.

NU Fehler

Ausschließlich erscheint die Anzeige bei Spannungsausfall, Überlastung oder Kurzschluss der Nebenuhrlinie.

Es werden KEINE Impulse mehr an die Nebenuhren ausgegeben.

Funktionsübersicht (AUTOMATIK-MODUS / EINGABEMODUS)

Funkempfänger

Sommerzeit

* Menu ausschließlich bei Hauptuhren mit Schaltcomputerfunktionalität vorhanden. Siehe Bedienungsanleitung Schaltcomputer:

SC 58.17 pro (Verteilereinbau) / SC 98.47 pro (Verteilereinbau) / SC 53.17 pro (19”-Modul) / SC 93.47 pro (19”-Modul)

Das Gerät ist für den Empfang des DCF-77-Zeitsignals

vorbereitet. Der Funkempfänger ist nicht im Lieferumfang

enthalten.

Inbetriebnahme des Empfängers DCF-Zeit / GPS-Zeit

BEACHTEN SIE DIE SICHERHEITSHINWEISE!!!

Netzspannung abschalten // Spannungsfrei schalten

 Funkempfänger nach Anschlussbild anschließen

(Bedienungsanleitung Funkempfänger)

 Netzspannung einschalten

 DCF-Symbol im Display blinkt für etwa 3 Minuten

 Ist das DCF-Symbol dauerhaft zu sehen, haben Sie

vollen Funkempfang (DCF-77-Zeitsignal)

Dauerblinken des Funksignals = Durch starke Störungen

kein Funkempfang möglich (Schaltcomputer läuft

quarzgenau weiter)

Keine Anzeige des Funksignals = Unterbrechung der

Leitung zum Funkempfänger (Gerät läuft quarzgenau

weiter)

Anpassung der GMT-Zeit

Im Menu

Optionen

DCF

haben Sie die Möglichkeit die

Verschiebung (

Offset

) zur GMT-Zeit einzugeben. (GMT =

Greenwich Mean Time) (Z.B. => Berlin + 1h)

Die Sommerzeitumstellung der Hauptuhren und der

Nebenuhren erfolgt automatisch nach dem

eingestellten Modus (Im Menu

Einstellungen

Sommerzeit

)

Details Sommerzeitumstellung Nebenuhren

Bei Beginn der Sommerzeit werden 60 zusätzliche

Minutenimpulse an die Nebenuhren gesendet.

Bei Ende der Sommerzeit bleiben die Nebenuhren für eine

Stunde stehen.

Werkeinstellungen

Im Menu Einstellungen -> Werkseinstellungen können

Sie die Uhr in den Auslieferungszustand zurücksetzen. Alle

bis dahin vorgenommenen Einstellungen gehen verloren.

PIN-Code

Im Menu Optionen -> PIN-Code können Sie die Schaltuhr

mit einem 4-stelligen PIN-Code sperren. Diesen Code

können Sie bearbeiten, aktivieren oder deaktivieren. Sollten

Sie ihn vergessen haben, wenden Sie sich bitte an unseren

Kundendienst.

Nebenuhren richten und einstellen / Nebenuhrlinie aktivieren

Sonderfall SC53.17 pro

Die SC 53.17 pro verfügt über zwei Nebenuhrlinien!!!

Bevor Sie zu den eigentlichen Nebenuhrlinieneinstellungen kommen

können Sie im Menü der SC 53.17 pro zwischen zwei Nebenuhrlinien

auswählen bzw. können Sie zwei Nebenuhrlinien definieren.

Des Weiteren können sie die Nebenuhrlinie entweder als

Minuten- oder Sekundenlinie definieren.

Informations-Funktion / Informations-Taste

Befindet sich die Hauptuhr im Automatik-Modus können Sie mit der INFO-Taste (Tastendruck auf ) die Betriebszustände und aktuellen Einstellungen der Hauptuhr sowie der Nebenuhrlinie abfragen.

Die Uhr geht nach 1 min automatisch in die Standardanzeige !!!

Zeigt die Uhr im Display

NU Fehler

an, ist eine INFO-Abfrage nicht möglich!!! Beheben Sie zuerst den Fehler!!!

Fehler Betrieb / Automatische Nachlaufeinrichtung bei Störungen der Nebenuhrlinie

Nebenuhren gehen 1 Minute nach / Nebenuhren gehen 1 Minute vor
