Sida 1/6

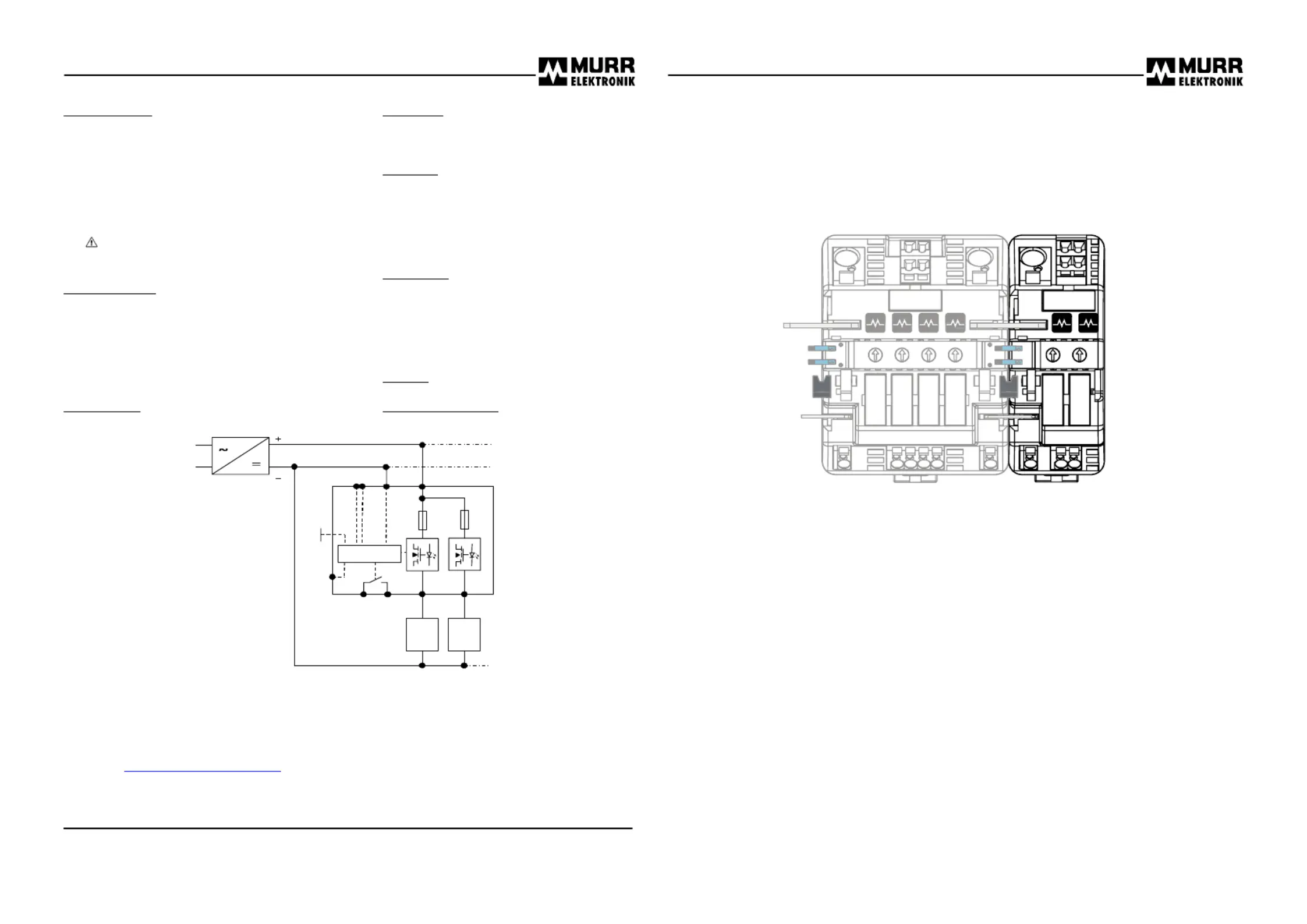

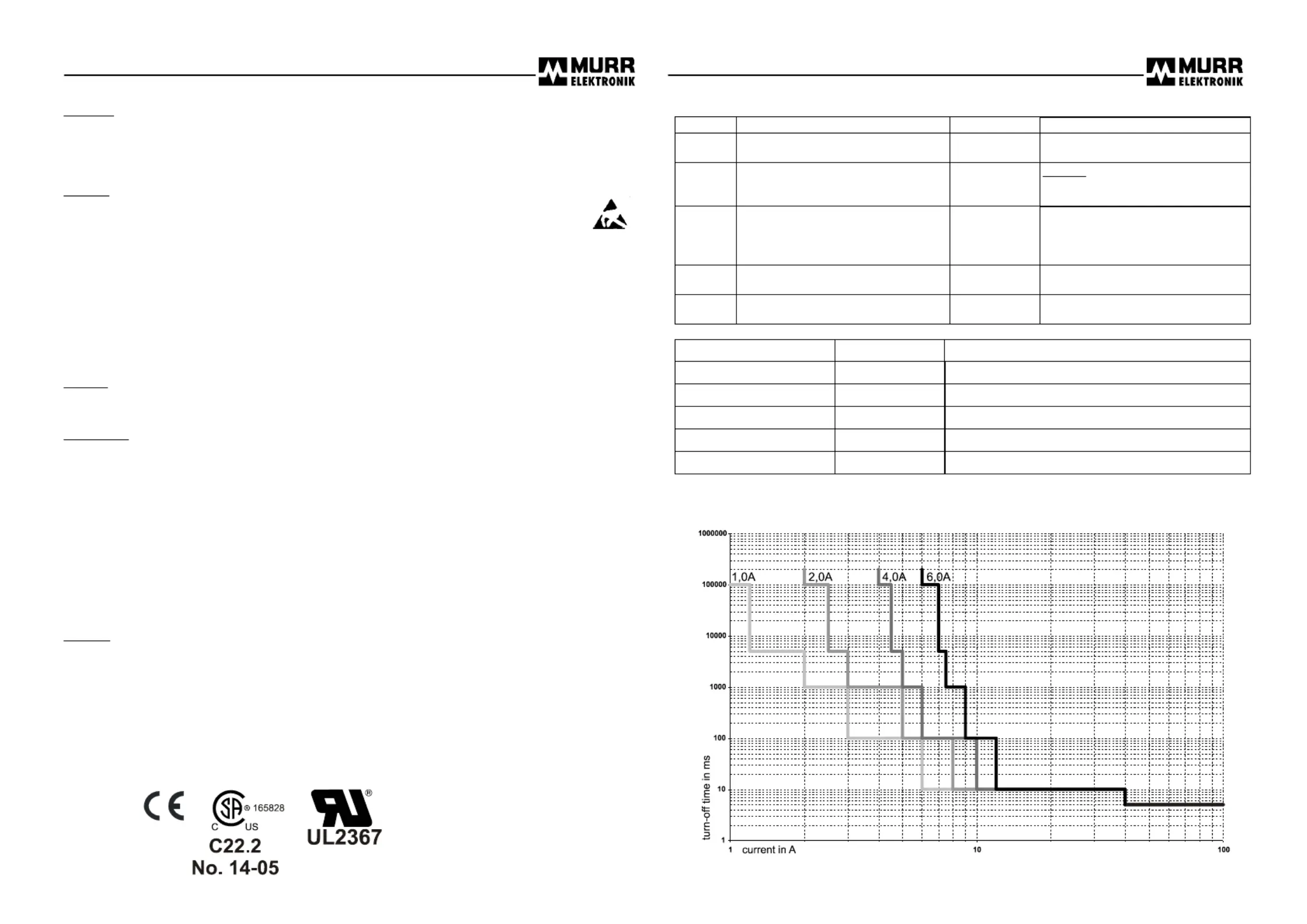

Installationsanleitung V1.7 Murrelektronik Intelligent Current Operator Installationsanleitung V1.7 Murrelektronik Intelligent Current Operator
MICO 2.6 Art.-No.: 9000-41042-0100600 MICO 2.6 Art.-No.: 9000-41042-0100600
Technische Daten:
Eingangsgrößen: Umgebung:
Eingangsspannung: Lagertemperatur: -40 … +80 °C
+24 VDC (SELV/ PELV) Umgebungstemperatur: 0 … +55 °C
Restwelligkeit vom Netzteil < 5 % für 1-phasiges, Kühlung durch natürliche Konvektion
2 % für 3-phasiges Sicherheit:
Arbeitsspannungsbereich Bemessungsisolationsspannung: 50 V
18 … 30 VDC Verschmutzungsgrad 2
Ein-/Ausschaltfrequenz max. 1 Hz Überspannungskategorie III
Suppressorschutz 36 V Zusätzlicher Ausgangsschutz:
kein Verpolungsschutz Interne Sicherung 6,3 A, je Kanal
Betriebssummenstrom (Volllast): 12 A (0…+20 %) (UL 248-14, UL File E42088)
Max. Summenstrom der +24 V Klemmen: 40 A Vorschriften:
Ausgangsgrößen: EN 60529: IP20
Ausgangsnennspannung: EN 61000-6-2: Störfestigkeit Klasse A
24 VDC, entsprechend der Eingangsspannung EN 61000-6-3: Störaussendung Klasse B
Spannungsabfall bei 6A pro Lastzweig: EN 60068-2-6: Schwingprüfung
typ. 0,2 V EN 60068-2-27: Schockprüfung
Einschaltkapazität:
Max. 20 mF* Gewicht: ca. 90 g
Interne Absicherung mit Schmelzsicherung: 6,3 A träge
Signalisierung: siehe, Anzeigen Abmessungen HxBxT: 90x36x80 mm
*Abhängig von: Bauteiltoleranz, Leitungslänge, verwendetes Netzteil, Laststrom, gewählter Strombereich
Prinzipschaltplan:
Hinweis:
Bitte beachten Sie die Strombelastbarkeit Ihrer Leitung nach Leitungsquerschnitt, Umgebungstemperatur,
Strombelastung sowie der verwendeten Absicherung. Der in 4 Stufen einstellbare Kanalstrom dient zum
Leitungsschutz und Gerätschutz nach EN 60204-1 entsprechend des maximal zulässigen Kanalstroms.
Diese Installationsanleitung enthält aus Übersichtlichkeitsgründen nicht alle Detailinformationen zu allen
Typen des Produktes und kann auch nicht jeden erdenkbaren Fall der Aufstellung, des Betriebs oder der
Installation berücksichtigen. Weiterführende Informationen entnehmen Sie bitte aus dem Datenblatt bzw. der
Homepage http://www.murrelektronik.com.
Technische Änderungen jederzeit vorbehalten.
© 2005 Murrelektronik GmbH, Oppenweiler
Alle Rechte vorbehalten. Jeder Nachdruck, auch auszugsweise, bedarf unserer Genehmigung.
Murrelektronik GmbH Postfach 1165 D-71567 Oppenweiler Telefon +49(0)7191/47-0
Falkenstraße 3 D-71570 Oppenweiler Telefax +49(0)7191/47-130
info@murrelektronik.com http://www.murrelektronik.com
MICO 2.6 Art.-No. 9000-41042-0100600
Installationsanleitung
Anschlussplan:
Funktionsbeschreibung:
Das MICO 2.6 ist ein 2-kanaliger elektronischer Hilfsstromschalter und dient zur Stromüberwachung. Die
anliegende Betriebsspannung (+24VDC/ mindestens 10A) wird auf 2 stromüberwachte Verbraucherkreise
(Kanäle) aufgeteilt. Beim Zuschalten der Betriebsspannung werden die angeschalteten Kanäle zeitverzögert
aktiviert (Zeitverzögerung je Kanal 75 ms), um Summenströme zu vermeiden. Die Stromwahlschalter (1)
ermöglichen eine unabhängige Einstellung der Ansprechströme von 1A, 2A, 4A oder 6A (siehe
Abschaltcharakteristik). Bei Überschreitung des Ansprechstroms wird der entsprechende Kanal gemäß der
Abschaltcharakteristik abgeschaltet. Bei Spannungseinbruch oder Netzausfall wird der momentane
Betriebszustand gespeichert und nach dem Wiederherstellen der Versorgungsspannung erneut hergestellt.
Das Einstellen des Strombereichs während des Betriebs führt zum Ausschalten des Kanals. Ein Einschalten
ist nur manuell möglich. Mit den Tastern (2) kann jeder Kanal manuell zu- oder abgeschaltet werden. Der
aktuelle Betriebszustand wird durch die LED (2) (rot/grün, siehe Anzeigen) signalisiert. Über ON (Restart) (3)
können alle durch Überlast abgeschalteten Kanäle eingeschaltet werden (siehe Restart). Weiterhin verfügt
das Modul über einen potentialfreien Meldeausgang (4), um eine Sammelmeldung zu erzeugen (siehe
Sammelmeldung). Ein Brückkonzept gestattet das Anreihen an ein 4-Kanal MICO (max. Summenstrom 40A)
ohne Verkabelung. Hierzu steht ein optionales Brückset zur Verfügung (siehe Brückset).
Brückset: Das Brückset verringert bei Anreihung mehrerer Module den Verdrahtungsaufwand. Es bietet
die Möglichkeit zur Brückung folgender Potentiale: +24VDC (7), GND (8), ON (6) und Sammelmeldung (5).
Dazu ist eine Verankerung beider Module mit einem Verbindungsstück notwendig (9).
Das Brückset ist optional unter diesen Art.-No. erhältlich:
Art.No.: 9000-41034-0000001 Verpackungseinheit 10 Stück
Art.No.: 9000-41034-0000002 Verpackungseinheit 1 Stück
-1-
Betriebs-
spannung
+24V DC Sammelmeldung (4)
Taster (On / Off)
mit Status LED (2)
Stromwahl-
schalter (1)
Überwachte
Schaltausgänge
OUT1, OUT2
ON
(
Restart
)
(
3
)
Masse
(GND)
Betriebs-
spannung
+24V DC
Masse (GND)
Brückung
16 mm² (7)
Brückung
4 mm² (8)
Brückung ON (6)
Sammelmeldung (5)
Modulverankerung
zur Brückung (9)
Reset
Control Logics
Load
1
24V DC
+24
GND
Melde 1-2
OUT
1
2
14
13
Taster
Load
2
Installationsanleitung V1.7 Murrelektronik Intelligent Current Operator Installationsanleitung V1.7 Murrelektronik Intelligent Current Operator
MICO 2.6 Art.-No.: 9000-41042-0100600 MICO 2.6 Art.-No.: 9000-41042-0100600
Sicherheitshinweise:
Warnung: Der Betrieb des Gerätes ist nur an +24V Gleichspannung (Schutzkleinspannung) vorgesehen.
Direkter Anschluss dieser Geräte an andere Netze kann zum Tod oder schweren Körperverletzungen, sowie
zu erheblichen Sachschäden führen. Nur entsprechend qualifiziertes Fachpersonal darf an diesem Gerät
oder in dessen Nähe arbeiten. Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachgemäßen
Transport, fachgerechte Lagerung, Aufstellung und Montage voraus.
Achtung:
- Keine metallischen Teile des Gerätes berühren und nicht in das Gerät greifen (ESD).
Nur geschultes Personal darf dieses Gerät öffnen. Elektrostatisch gefährdete Bauelemente
(ESD)
- Bei Servicearbeiten und manuell ausgeschalteten MICO hat der Betreiber dafür Sorge zu tragen,
dass das System gegen unbeabsichtigtes Wiedereinschalten geschützt ist. (gemäß geltender
Vorschriften BGV A3 bzw. EN 50110-1)
- Parallelschaltung mehrerer Lastzweige zur Leistungserhöhung ist nicht zulässig.
- Kaskadenschaltung mehrerer MICO-Module zur Bildung selektiver Abschaltcharakteristik ist
nicht zulässig.
- Die generierte Spannung am Ausgang darf nicht dauerhaft höher als die Eingangsspannung
sein.
Hinweis: Der GND- Anschluss des Gerätes dient lediglich der Versorgung der internen Elektronik. Die 0V
der Verbraucher sind über getrennte Leitungen direkt zur Stromversorgung zu führen.
Die Leiterquerschnitte und Leitungslängen müssen dem eingestellten Strombereich angepasst sein!
Empfehlung: - Strombereich nur bei abgeschaltetem Kanal (LED rot) umstellen.
- GND-Leitung möglichst nah und parallel zur 24V-Leitungen verlegen.
Installation: Für die Installation sind die einschlägigen DIN/VDE- Bestimmungen oder länderspezifischen
Vorschriften zu beachten. Montage auf Tragschiene TH 35 nach EN 60715. Das Gerät ist aufgrund
betriebsbedingter Erwärmung vertikal so zu montieren, dass die Eingangsklemmen oben sind. Oberhalb und
unterhalb des Gerätes soll mindestens ein Freiraum von je 30 mm eingehalten werden. Der Anschluss der
Versorgungsspannung (+24 VDC) muss gemäß VDE 0100 und VDE 0160 ausgeführt werden und darf nur
an eine Stromversorgung mit „sicherer Trennung“ (SELV/ PELV) entsprechend EN 60950-1 bzw. 61558-2-6
angeschlossen werden.
Lieferzustand: - min. Strombereich je Kanal Lieferumfang: - Modul MICO 2.6
- Kanal ausgeschaltet - Installationsanleitung
- Bezeichnungsschilder
Zubehör: - Brückset: (siehe Brückset) / - Bezeichnungsschilder: Art.No.: 996067
ON- Restart Eingänge: Der Restart – Eingang ist doppelt ausgeführt, er bietet dem Anwender die
Möglichkeit durch Überstrom abgeschaltete Verbraucherkreise wieder einzuschalten. Indem man an den
Eingang ein definiertes Signal anlegt, min. 1 s lang „AUS“ 0 V... 5 V DC und min. 20 ms lang „EIN“ bei 10V...
30V DC. Dies gilt nicht für manuell abgeschaltete Kanäle. Diese können nur am Modul durch den Taster (2)
aktiviert werden.
Sammelmeldung: Die Sammelmeldung wird durch einen potentialfreien Meldeausgang (Klemmen 13 und
14) realisiert und öffnet sobald ein Kanal abgeschaltet oder durch Kurzschluss/ Überlast ausgelöst hat.
Dieser Meldeausgang kann max. 30V AC/DC bei 100mA schalten und eignet sich zum Treiben von SPS-
Eingängen.
Zulassungen:
-2-
Anschluss- und Klemmenbelegung:
Benutzen Sie nur Kupferdraht für 60/75°C oder äquivalente!
Klemmen Funktion Klemmbereich Bemerkung
Input
+24V Anschluss Eingangsspannung +24V max. 16 mm²
bis AWG 6
Input
GND Anschluss GND zur Versorgung der
internen Elektronik max. 4 mm²
bis AWG 12 Hinweis: Die 0V der Verbraucher
sind über getrennte Leitungen direkt
zur Stromversorgung zu führen!!
Output
OUT 1, 2
Ausgänge des MICO zum Anschluss
an den Verbraucherkreis
min.0,5 mm²
AWG 20
max. 4 mm²
AWG 12
ON Ferneinschalten (außer Funktion bei
manuell abgeschalteten Kanal (rot))
max. 2,5 mm²
AWG 12
13, 14 Sammelmeldeausgang (Schließer) max. 2,5 mm²
bis AWG 12
Anzeigen:
LED-Status Kanalzustand Bedeutung
grün eingeschaltet - Funktion OK
rot ausgeschaltet - manuell abgeschaltet
grün blinkend Grenzbereich - Belastung über 90% von Ansprechstrom
rot blinkend 1 Hz abgeschaltet - Überstrom
rot schnell blinkend 5 Hz defekt - Interner Fehler
Abschaltcharakteristik:
Jeder Strombereich verfügt über eine separate Abschaltcharakteristik mit einer Grundgenauigkeit von
0...+20% – siehe Diagramm. Die Abschaltzeit beim Kurzschluss beträgt 5 ms.
-3-

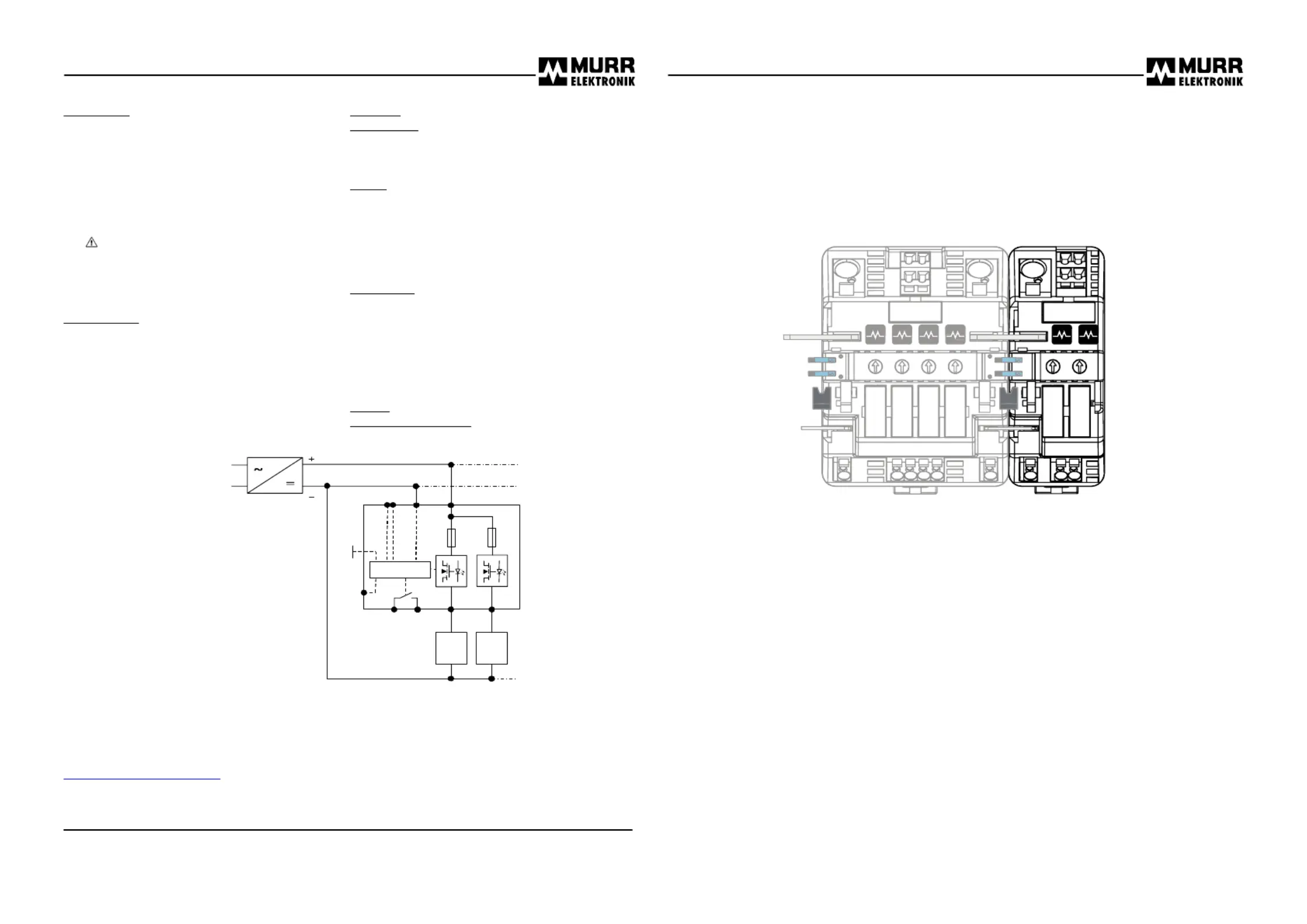

Installation instructions V1.7 Murrelektronik Intelligent Current Operator Installation instructions V1.7 Murrelektronik Intelligent Current Operator
MICO 2.6 Art.-No.: 9000-41042-0100600 MICO 2.6 Art.-No.: 9000-41042-0100600
Technical data:
Input values: Signalling: See “Displays“
Input voltage: Environment:
+24 V DC (SELV/ PELV) Storing temperature: -40 °C to +80 °C
Residual ripple of power supply Environmental temperature: 0 to +55 °C
< 5 % for one-phase, 2 % for three-phase Cooling by natural convection
Range of working voltage Safety:
18 … 30 V DC Rated insulation voltage: 50 V
Frequency of power ON/OFF max 1 Hz degree of pollution: 2
Suppression protector 36 V Classification of over-voltage III
No reverse polarity protection Additional output protection:
Total operating current: 24 A (-10 … +20 %) 6,3 A fuse for each channel internal
(UL 248-14, UL File E10480).
Maximum summation current of +24 V Regulations:
terminals: 40 A EN 60529: Protective system - IP20
Output values: EN 61000-6-2:
Nominal output voltage: Immunity to interference class A
24 V DC, corresponding to the input voltage EN 61000-6-3:
Voltage drop at 6 A per each load branch: Interference emission class B
typical 0,2 V EN 60068-2-6: Oscillating test
Turn ON capacity: EN 60068-2-27: Shock test
max. 20 mF* Weight: ca. 90 g
Internal fuse: 6,3 A delay fuse for each channel Measurements LxWxD: 90x36x80 mm
* Dependent on: component tolerance, conduit length, used power supply, load current, selected current range
Schematic circuit diagram:
Notice:
Please pay attention to the wire capability in relationship of its cross section, ambient temperature, current as
well as the used protection.The in 4 levels settable channel current serves as the wire protection and device
protection conform to EN60204-1, referring to the maximal permissible channel current. For lucid reasons
this installation instructions does not contain detailed information to all types of this product and may not
consider each fictitious case of erection, operation or installation. Continuing information may be taken from
the data sheet or from our homepage in the internet
http://www.murrelektronik.com.
Technical alterations are reserved at any time.
© 2005 Murrelektronik GmbH, Oppenweiler
All rights reserved. Each reprint, even in parts, requires our written consent.
Murrelektronik GmbH P.O. Box 1165 D-71567 Oppenweiler Telefon +49(0)7191/47-0
Falkenstrasse 3 D-71570 Oppenweiler Telefax +49(0)7191/47-130
info@murrelektronik.com http://www.murrelektronik.com
MICO 2.6 Art.-No. 9000-41042-0100600
Installation instructions
Wiring diagram:
Functional description:
MICO 2.6 is a 2-channel electronic auxiliary circuit switch and serves as current monitoring. The operating
voltage (+24V DC/at least 10A) is split into 2 current monitored load circuits (channels). When engaging the
operating voltage the switched-on channels are time-delay activated (time-delay of each channel = 75 ms) to
avoid overload current. The current selector switches (1) enable an independent setting of the operating
currents of 1A, 2A, 4A or 6A (see disconnecting characteristic). When exceeding the operating current the
corresponding channel will be disconnected pursuant to the disconnecting characteristic. In the event of
voltage dip or power failure the current operating condition will be saved and reestablished after the recovery
of the supply voltage. The setting of the current range during operation leads to the disconnection of the
channel. It may only be switched on manually. Each channel may be manually connected or disconnected
through the buttons (2). The current operating condition is signalised by the LED (2) – (red/green, see
displays). All channels disconnected due to overload may be activated through ON (restart) (3) – see restart.
In addition, the module is provided with a potential-free message output (4) to establish a summation
message (see summation message). A bridging concept permits the lining-up on a 4-channel MICO module
(maximum operating current 40A) without the installation of a cable system. For this purpose a bridging set is
available as an option (see bridging set).
Bridging set: The bridging set minimises the efforts of wiring if multiple modules are joined together.
It offers the possibility of bridging the following potentials:
+24V DC (7), GND (8), ON (6) and summary message (5). A connecting piece is necessary to anchor both
modules (9). The bridging set is optionally available under:
item no.: 9000-41034-0000001 (packing unit 10 pieces)
item no.: 9000-41034-0000002 (packing unit 1 pieces)
-1-
Operating
voltage
+24V DC Summation message (4)
Button (On / Off)
with status LED (2)
Current selecto
r
switch (1)
Controlled
Switch outputs
OUT1 - OUT2
ON
(
Restart
)
(
3
)
Earth
(GND)
Operating
voltage
+24V DC
Earth (GND)
Bridging
16 mm² (7)
Bridging
4 mm² (8)
Bridging ON (6)
Summation message (5)
Module anchorage to
the bridging (9)
Reset
Control Logics
Load
1
24V DC
+24
GND
Melde 1-2
OUT
1
2
14
13
Tas ter
Load
2

Produktspecifikationer

Varumärke: Murr Elektronik
Kategori: Inte kategoriserad
Modell: MICO 2.6

Behöver du hjälp?

Om du behöver hjälp med Murr Elektronik MICO 2.6 ställ en fråga nedan och andra användare kommer att svara dig


Inte kategoriserad Murr Elektronik Manualer

Murr Elektronik

Murr Elektronik Emparro 10-100-240/12 Bruksanvisning

24 September 2024
Murr Elektronik

Murr Elektronik Emparro 20-100-240/24 Bruksanvisning

24 September 2024
Murr Elektronik

Murr Elektronik Emparro 10-100-240/24 Bruksanvisning

24 September 2024
Murr Elektronik

Murr Elektronik Emparro 5-100-240/24 Bruksanvisning

24 September 2024
Murr Elektronik

Murr Elektronik MICO 4.4 Bruksanvisning

18 September 2024
Murr Elektronik

Murr Elektronik MICO 4.6 Bruksanvisning

18 September 2024
Murr Elektronik

Murr Elektronik MICO 2.10 Bruksanvisning

18 September 2024
Murr Elektronik

Murr Elektronik MICO 4.4.10 Bruksanvisning

18 September 2024
Murr Elektronik

Murr Elektronik MICO 2.6 Bruksanvisning

18 September 2024
Murr Elektronik

Murr Elektronik MICO 2.4 Bruksanvisning

18 September 2024

Inte kategoriserad Manualer

Nyaste Inte kategoriserad Manualer

Philips

Philips 43PUL7672 Bruksanvisning

27 Oktober 2024
Manhattan

Manhattan 461504 Bruksanvisning

27 Oktober 2024
Sungrow

Sungrow SG125HV Bruksanvisning

27 Oktober 2024
Schneider

Schneider CCT724319 Bruksanvisning

27 Oktober 2024
Technoline

Technoline WS 250 Bruksanvisning

27 Oktober 2024
Livarno

Livarno IAN 354423 Bruksanvisning

27 Oktober 2024
Kupper

Kupper 12152 Bruksanvisning

27 Oktober 2024
JennAir

JennAir CARBON24L Bruksanvisning

27 Oktober 2024
Medion

Medion Life E74001 (MD 81035) Bruksanvisning

27 Oktober 2024
POLARIS

POLARIS Sportsman Touring 850 SP (2015) Bruksanvisning

27 Oktober 2024
