Sida 1/4

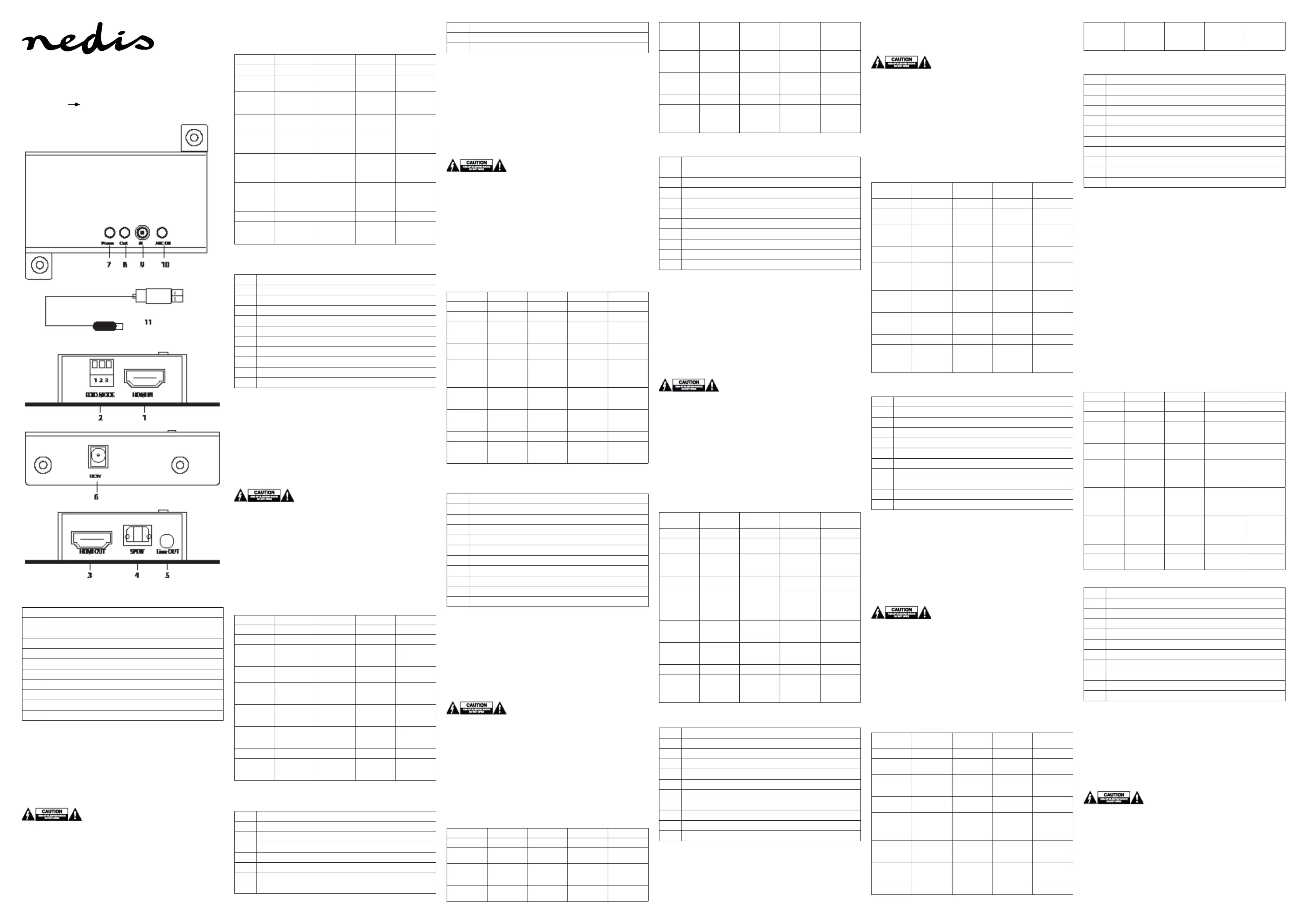

1 HDMI™ input

2 EDID switch

3 HDMI™ output

4 S/PDIF output

5 Line output

6 Power connection

7 LED power indicator

8 LED output indicator

9 IR extension

10 LED power indicator

11 USB power cable

Installation

• Turn o all devices.

• Connect the HDMI™ source device to the HDMI™ input of the extractor, labelled

HDMI IN (1).

• Connect HDMI™ screen to the extractor port, labelled HDMI OUT (3).

• Connect the amplier or receiver to S/PDIF (4) or Line Out (5) connection

• Connect the barrel end of the USB power cable to the DC input (6) of the switch.

• Connect the USB blade end into a PC or USB charger unit. (11)

• Turn on all devices.

• HDMI™ output transfers digital video and audio signals, S/PDIF and Line Out transfer

audio signals.

Safety

• Only use indoors

• Only use attached USB power cable

• Do not use in a humid environment

Cleaning and maintenance

Warning!

• Do not use cleaning solvents or abrasives.

• Do not clean the inside of the device.

• Do not attempt to repair the device. If the device does not operate correctly, replace

it with a new device.

• Clean the outside of the device with a soft, damp cloth.

EDID-management switch (2)

The HDMI™ splitters support the EDID-management settings. This means the splitters can

be adjusted to a xed mode shown in the table below:

Dipswitch EDID Info

3 2 1

MODE 0 0 0 0 Learning

mode

MODE 1 0 0 1 1080p @ 60

2D2CH (stereo

audio mode)

MODE 2 0 1 0 1080p @ 60

2D5.1CH

MODE 3 0 1 1 1080p @ 60

2D7.1CH (high

end amplier)

MODE 4 1 0 0 1080p @ 60

1080i @ 60

720p@60

2D7.1CH

MODE 5 1 0 1 1080p @ 60

1080i @ 60

720p @ 60

2D2CH

MODE 6 1 1 0 1080p 3D 2CH

MODE 7 1 1 1 Learning

mode (audio-

to-HDMI™ TV)

Beschrijving Nederlands

1 HDMI™-ingang

2 EDID-schakelaar

3 HDMI™-uitgang

4 S/PDIF-uitgang

5 Lijnuitgang

6 Stroomingang

7 LED-stroomindicator

8 LED-uitgangsindicator

9 IR-extensie

10 LED-stroomindicator

11 USB-stroomkabel

Installatie

• Schakel alle apparatuur uit.

• Sluit het HDMI™-bronapparaat aan op de HDMI™-ingang van de extractor, genaamd

‘HDMI IN’ (1).

• Sluit een HDMI™-scherm aan op de poort van de extractor, genaamd ‘HDMI OUT’ (3).

• Sluit de versterker of ontvanger aan op de ‘SPDIF’- (4) of ‘Line OUT’-verbinding (5).

• Sluit het ronde uiteinde van de USB-stroomkabel aan op de DC-ingang (6) van de

schakelaar.

• Sluit het USB-stekkergedeelte in een PC of USB-laadunit (11).

• Schakel alle apparatuur in.

• HDMI™-uitgang verzendt digitale video- en audiosignalen, SPDIF en Line Out verzendt

audiosignalen.

Veiligheid

• Alleen geschikt voor toepassingen binnenshuis.

• Gebruik alleen de meegeleverde USB-stroomkabel

• Gebruik niet in een vochtige omgeving.

Reiniging en onderhoud

Waarschuwing!

• Gebruik geen schoonmaakmiddelen of schuurmiddelen.

• Nooit de binnenkant van het apparaat reinigen.

• Probeer het apparaat niet te repareren. Als het apparaat niet goed werkt, vervang het

dan door een nieuw exemplaar.

• Reinig de buitenkant van het apparaat met een zachte, vochtige doek.

EDID-schakelaar (2)

De HDMI™-splitters ondersteunen de EDID-functie. Dit betekent dat de splitters ingesteld

kunnen worden op een vooraf een vooraf ingestelde waarde. Zie de tabel.

Dipswitch EDID Info

3 2 1

MODE 0 0 0 0 Learning mode

MODE 1 0 0 1 1080p @ 60

2D2CH (stereo

audio mode)

MODE 2 0 1 0 1080p @ 60

2D5.1CH

MODE 3 0 1 1 1080p @ 60

2D7.1CH (high

end amplier)

MODE 4 1 0 0 1080p @ 60 1080i

@ 60 720p@60

2D7.1CH

MODE 5 1 0 1 1080p @ 60 1080i

@ 60 720p @ 60

2D2CH

MODE 6 1 1 0 1080p 3D 2CH

MODE 7 1 1 1 Learning mode

(audio-to-HDMI™

TV)

Beschreibung Deutsch

1 HDMI™-Eingang

2 EDID-Schalter

3 HDMI™-Ausgang

4 S/PDIF-Ausgang

5 Leitungsausgang

6 Netzanschluss

7 LED-Stromanzeige

8 LED-Ausgangsanzeige

9 IR-Erweiterung

10 LED-Stromanzeige

11 USB-Netzkabel

Installation

• Schalten Sie alle Geräte aus.

• Schließen Sie das HDMI™-Quellgerät an den HDMI™-Eingang des Extractors an,

der mit HDMI IN (1) gekennzeichnet ist.

• Schließen Sie den HDMI™-Bildschirm an den Anschluss des Extractors an, der mit HDMI

OUT (3) gekennzeichnet ist.

• Schließen Sie den Verstärker oder Empfänger an den Anschluss S/PDIF (4) oder Line Out

(5) an.

• Schließen Sie den Hohlstecker des USB-Netzkabels an den DC-Eingang (6) des Switches

an.

• Schließen Sie den USB-Netzschalter an einen PC oder ein USB-Ladegerät an. (11)

• Schalten Sie alle Geräte ein.

• Der HDMI™-Ausgang überträgt digitale Video- und Audiosignale, S/PDIF- und Line Out

übertragen Audiosignale.

Sicherheit

• Verwendung nur in Innenräumen

• Verwenden Sie nur das mitgelieferte USB-Netzkabel

• Nicht in Umgebungen mit hoher Luftfeuchtigkeit verwenden

Reinigung und Pege

Warnung!

• Verwenden Sie keine Reinigungs- oder Scheuermittel.

• Reinigen Sie nicht das Innere des Geräts.

• Versuchen Sie nicht, das Gerät zu reparieren. Falls das Gerät nicht korrekt funktioniert,

ersetzen Sie es bitte durch ein neues.

• Reinigen Sie die Außenseite des Geräts mit einem weichen, angefeuchteten Tuch.

EDID-Management-Schalter (2)

Die HDMI™-Splitter unterstützen die EDID-Management-Einstellungen. Das bedeutet,

dass die Splitter auf einen der in der untenstehenden Tabelle angezeigten festen Modi

eingestellt werden können.

DIP-Schalter EDID-Info

3 2 1

MODUS 0 0 0 0 Lernmodus

MODUS 1 0 0 1 1080p @ 60

2D2CH (Stereo/

Audio-Modus)

MODUS 2 0 1 0 1080p @ 60

2D5.1CH

MODUS 3 0 1 1 1080p @ 60

2D7.1CH

(Hochleistungs-

verstärker)

MODUS 4 1 0 0 1080p @ 60 1080i

@ 60 720p@60

2D7.1CH

MODUS 5 1 0 1 1080p @ 60 1080i

@ 60 720p @ 60

2D2CH

MODUS 6 1 1 0 1080p 3D 2CH

MODUS 7 1 1 1 Lernmodus

(Audio-zu-

HDMI™ TV)

Descripción Español

1 Entrada HDMI™

2 Interruptor EDID

3 Salida HDMI™

4 Salida S/PDIF

5 Salida de línea

6 Conexión de alimentación

7 LED indicador de alimentación

8 Indicador de salida tipo LED

9 Extensión de IR

10 LED indicador de alimentación

11 Cable de alimentación USB

Instalación

• Apague todos los dispositivos.

• Conecte el dispositivo fuente HDMI™ al puerto de entrada HDMI™ del extractor,

con la etiqueta de entrada HDMI (1).

• Conecte la pantalla HDMI™ al puerto del extractor con la etiqueta de salida HDMI (3).

• Conecte el amplicador o el receptor a la conexión S/PDIF (4) o Line Out (5)

• Conecte el extremo cilíndrico del cable de alimentación USB a la entrada de CC (6) del

conmutador.

• Enchufe el conector USB a un PC o a una unidad de carga USB. (11)

• Encienda todos los dispositivos.

• La salida HDMI™ transere las señales de vídeo y audio digital; S/PDIF y Line Out

transeren señales de audio.

Seguridad

• Uso exclusivo en interiores

• Utilice el cable de alimentación USB suministrado únicamente

• No use el dispositivo en entornos húmedos

Limpieza y mantenimiento

¡Advertencia!

• No utilice disolventes de limpieza ni productos abrasivos.

• No limpie el interior del dispositivo.

• No intente reparar el dispositivo. Si el dispositivo no funciona correctamente sustitúyalo

por uno nuevo.

• Limpie el exterior del dispositivo con un paño suave ligeramente humedecido.

Conmutador de administración de EDID (2)

Los divisores HDMI™ son compatibles con la conguración de administración de EDID.

Los divisores se pueden congurar para un modo mixto según la tabla siguiente:

Interruptor DIP Info EDID

3 2 1

MODO 0 0 0 0 Modo de

programación

MODO 1 0 0 1 1080p a 60

2D2CH (modo de

audio stereo)

MODO 2 0 1 0 1080p a 60

2D5.1CH

MODO 3 0 1 1 1080p a 60

2D7.1CH

(amplicador de

gama alta)

MODO 4 1 0 0 1080p a 60 1080i

a 60 720p a 60

2D7.1CH

MODO 5 1 0 1 1080p a 60 1080i

a 60 720p a 60

2D2CH

MODO 6 1 1 0 1080p 3D 2CH

MODO 7 1 1 1 Modo de

programación

(audio a -HDMI™

TV)

Description Français

1 Entrée HDMI™

2 Commutateur EDID

3 Sortie HDMI™

4 Sortie S/PDIF

5 Sortie de ligne

6 Connecteur d’alimentation

7 Indicateur lumineux d'alimentation

8 Indicateur de sortie à LED

9 Extension IR

10 Indicateur lumineux d'alimentation

11 Câble d'alimentation USB

Installation

• Éteignez tous les appareils.

• Branchez l'appareil source HDMI™ au port d'entrée HDMI™ de l'extracteur,

marqué HDMI IN (Entrée HDMI) (1).

• Branchez l'écran HDMI™ au port de l'extracteur, marqué HDMI OUT (Sortie HDMI) (3).

• Branchez l'amplicateur ou le récepteur au port S/PDIF (4) ou au port Line Out (Sortie

de ligne) (5).

• Branchez l'extrémité cylindrique du câble d'alimentation USB à l'entrée DC (6) du

commutateur.

• Connectez l'extrémité à lame USB à un ordinateur ou à une unité de chargement USB.

(11)

• Mettez tous les appareils sous tension.

• La sortie HDMI™ transfère les signaux audio et vidéo numériques, S/PDIF, tandis que la

sortie de ligne transfère les signaux audio.

Sécurité

• Utilisez l'appareil en intérieur uniquement.

• Utilisez uniquement le câble d'alimentation USB joint.

• N'utilisez pas l'appareil dans un environnement humide.

Nettoyage et entretien

Avertissement !

• N'utilisez pas de solvants ni de produits abrasifs.

• Ne nettoyez pas l'intérieur de l'appareil.

• N'essayez pas de réparer l'appareil. Si l'appareil ne fonctionne pas correctement,

remplacez-le par un nouveau modèle.

• Nettoyez l'extérieur de l'appareil à l'aide d'un chion doux humidié.

Commutateur de gestion EDID (2)

Les répartiteurs HDMI™ prennent en charge les paramètres de gestion EDID. Cela signie

que les répartiteurs peuvent être réglés sur un mode xe, indiqué dans le tableau ci-

dessous :

Commutateur

DIP

Information EDID

3 2 1

MODE 0 0 0 0 Mode

d'apprentissage

MODE 1 0 0 1 1080p @ 60

2D2CH (mode

audio stéréo)

MODE 2 0 1 0 1080p @ 60

2D5.1CH

MODE 3 0 1 1 1080p @ 60

2D7.1CH

(amplicateur

haut de gamme)

MODE 4 1 0 0 1080p @ 60 1080i

@ 60 720p@60

2D7.1CH

MODE 5 1 0 1 1080p @ 60 1080i

@ 60 720p @ 60

2D2CH

MODE 6 1 1 0 1080p 3D 2CH

MODE 7 1 1 1 Mode

d'apprentissage

(audio vers TV

HDMI™)

Descrizione Italiano

1 Ingresso HDMI™

2 Switch EDID

3 Uscita HDMI™

4 Uscita S/PDIF

5 Uscita linea

6 Connettore di alimentazione

7 Indicatore di alimentazione a LED

8 Indicatore di uscita a LED

9 Estensione IR

10 Indicatore di alimentazione a LED

11 Cavo alimentazione USB

Installazione

• Spegnere tutti i dispositivi.

• Collegare il dispositivo sorgente HDMI™ all'ingresso HDMI™ dell'estrattore,

denominato HDMI IN (1).

• Collegare lo schermo HDMI™ alla porta dell'estrattore, denominata HDMI OUT (3).

• Collegare l'amplicatore o ricevitore all'ingresso S/PDIF (4) o dell'uscita di linea (5)

• Collegare la spina dell'alimentatore al cavo di alimentazione USB dell'ingresso DC (6)

dello switch.

• Collegare l'estremità a lama USB ad un PC o ad un'unità di caricamento USB. (11)

• Accendere tutti i dispositivi.

• L'uscita HDMI™ trasferisce i segnali audio e video digitali, mentre l'ingresso S/PDIF e

l'uscita di linea trasferiscono i segnali audio.

Sicurezza

• Solo per uso interno

• Utilizzare solo il cavo di alimentazione USB fornito

• Non utilizzare in ambienti umidi

Pulizia e manutenzione

Attenzione!

• Non utilizzare solventi detergenti o abrasivi.

• Non pulire l'interno del dispositivo.

• Non cercare di riparare il dispositivo. Se il dispositivo non funziona correttamente,

sostituirlo con uno nuovo.

• Pulire la parte esterna del dispositivo con un panno morbido e umido.

Switch di gestione EDID (2)

Gli splitter HDMI™ supportano le impostazioni di gestione EDID. Ciò signica che è

possibile regolare gli splitter in un modo sso, come illustrato nella tabella seguente:

Dip switch Informazioni

EDID

3 2 1

MODALITÀ 0 0 0 0 Modalità di

apprendimento

MODALITÀ 1 0 0 1 1080p a 60

2D2CH (modalità

audio stereo)

MODALITÀ 2 0 1 0 1080p a 60

2D5.1CH

MODALITÀ 3 0 1 1 1080p a 60

2D7.1CH

(amplicatore

high end)

MODALITÀ 4 1 0 0 1080p a 60 1080i

a 60 720p a 60

2D7.1CH

MODALITÀ 5 1 0 1 1080p a 60 1080i

a 60 720p a 60

2D2CH

MODALITÀ 6 1 1 0 1080p 3D 2CH

MODALITÀ 7 1 1 1 Modalità di

apprendimento

(TV audio -

HDMI™.)

Descrição Português

1 Entrada HDMI™

2 Interruptor EDID

3 Salida HDMI™

4 Salida S/PDIF

5 Salida de línea

6 Conexión de alimentación

7 LED indicador de alimentación

8 Indicador de salida tipo LED

9 Extensión de IR

10 LED indicador de alimentación

11 Cable de alimentación USB

Instalação

• Desligue todos os dispositivos.

• Ligue o dispositivo de fonte HDMI™ à entrada HDMI™ do extrator,

com a indicação HDMI IN (1).

• Ligue o ecrã HDMI™ à porta do extrator, com a indicação HDMI OUT (3).

• Ligue o amplicador ou recetor à ligação S/PDIF (4) ou Line Out (5)

• Ligue a extremidade cilíndrica do cabo de alimentação USB à entrada DC (6) do

comutador.

• Ligue a extremidade USB a um PC ou a uma unidade de carregamento USB. (11)

• Ligue todos os dispositivos.

• A saída HDMI™ transfere os sinais de vídeo e de áudio digital. As ligações S/PDIF e Line

Out transferem sinais de áudio.

Segurança

• Utilizar apenas no interior

• Utilizar apenas o cabo de alimentação USB ligado

• Não utilizar em ambientes húmidos

Limpeza e manutenção

Aviso!

• Não utilizar solventes de limpeza ou produtos abrasivos.

• Não limpar o interior do dispositivo.

• Não tentar reparar o dispositivo. Se o dispositivo não funcionar corretamente, deve ser

substituído por um dispositivo novo.

• Limpar o exterior do dispositivo usando um pano macio e húmido.

Comutador com gestão EDID (2)

Os repartidores HDMI™ suportam as denições de gestão EDID. Isto signica que os

repartidores podem ser ajustados para um modo xo indicado na tabela abaixo:

Interruptor DIP Informações

EDID

3 2 1

MODO 0 0 0 0 Modo de

aprendizagem

MODO 1 0 0 1 1080p @ 60

2D2CH (modo de

áudio estéreo)

MODO 2 0 1 0 1080p @ 60

2D5.1CH

MODO 3 0 1 1 1080p @ 60

2D7.1CH

(amplicador

topo de gama)

MODO 4 1 0 0 1080p @ 60 1080i

@ 60 720p@60

2D7.1CH

MODO 5 1 0 1 1080p @ 60 1080i

@ 60 720p @ 60

2D2CH

MODO 6 1 1 0 1080p 3D 2CH

MODO 7 1 1 1 Modo de

aprendizagem

(áudio para TV

HDMI™)

Beskrivelse Dansk

1 HDMI™-indgang

2 EDID-switch

3 HDMI™-udgang

4 S/PDIF-udgang

5 Linjeudgang

6 Strømforbindelse

7 LED-strømindikatorlampe

8 LED-udgangsindikator

9 IR-udvidelse

10 LED-strømindikatorlampe

11 USB-strømkabel

Installation

• Sluk alle enheder.

• Slut HDMI™-kildeenheden til HDMI™-indgangen på udtrækkeren,

mærket HDMI IN (1).

• Slut HDMI™-skærmen til udtrækkerporten, mærket HDMI OUT (3).

• Tilslut forstærkeren eller modtageren til S/PDIF (4) eller Line Out (5)

• Slut cylinderenden af USB-strømkablet til DC-indgangen (6) på switchen.

• Tilslut USB-stikenden til en PC eller USB-laderenhed. (11)

• Tænd for alle enheder.

• HDMI™-udgangen overfører digitale video- og lydsignaler, S/PDIF og Line Out overfører

lydsignaler.

Sikkerhed

• Kun til indendørs brug

• Brug kun det medfølgende USB-strømkabel

• Brug den ikke i fugtige miljøer

Rengøring og vedligeholdelse

Advarsel!

• Brug ikke opløsningsmidler eller slibende rengøringsmidler.

• Rengør ikke enheden indvendigt.

• Forsøg ikke at reparere enheden. Hvis enheden ikke fungerer korrekt, skal du udskifte

den.

• Rengør enheden udvendigt med en blød, fugtig klud.

EDID-management-switch (2)

HDMI™-splitterne understøtter EDID-management-indstillingerne. Det betyder, at

splitterne kan justeres til en fast tilstand, som vist i tabellen nedenfor:

Vippekontakt EDID-info

3 2 1

TILSTAND 0 0 0 0 Indlæringstilstand

TILSTAND 1 1.080p ved 0 0 1

60 2D2CH

(stereolydtilstand)

TILSTAND 2 1.080p ved 60 0 1 0

2D5.1CH

TILSTAND 3 1.080p ved 0 1 1

60 2D7.1CH

(avanceret

forstærker)

TILSTAND 4 1.080p ved 60 1 0 0

1.080i ved 60

720p ved 60

2D7.1CH

TILSTAND 5 1.080p ved 60 1 0 1

1.080i ved 60

720p ved 60

2D2CH

TILSTAND 6 1.080p 3D 2CH1 1 0

TILSTAND 7 1 1 1 Indlæringstilstand

(lyd-til-HDMI™-TV)

Beskrivelse Norsk

1 HDMI™-inngang

2 EDID-bryter

3 HDMI™-utgang

4 S/PDIF-utgang

5 Linjeutgang

6 Strømtilkobling

7 LED-strømindikator

8 LED-utgangsindikator

9 IR-forlengelse

10 LED-strømindikator

11 USB-strømkabel

Installasjon

• Slå av alle enheter.

• Koble HDMI™-kildeenheten til HDMI™-inngangsporten på uttrekkeren,

som er merket HDMI IN (1).

• Koble HDMI™-skjermen til uttrekkerporten, som er merket HDMI OUT (3).

• Koble forsterkeren eller mottakeren til S/PDIF (4)- eller Line Out (5)-forbindelsen.

• Koble rørenden av USB-strømkabelen til DC-inngangen (6) på bryteren.

• Stikk USB-bladenden inn i en PC eller en USB-lader. (11)

• Slå på alle enheter.

• HDMI™-utgang overfører digitale videoer og lydsignaler, S/PDIF og Line Out overfører

lydsignaler.

Sikkerhet

• Skal kun brukes innendørs.

• Bare bruk vedlagte USB-strømkabel.

• Skal ikke brukes i fuktige omgivelser.

Rengjøring og vedlikehold

Advarsel!

• Ikke bruk rensemidler eller skuremidler.

• Ikke rengjør innsiden av enheten.

• Ikke prøv å reparere enheten. Hvis enheten ikke fungerer riktig, må du bytte den ut med

en ny enhet.

• Rengjør enhetens utside med en myk, fuktig klut.

EDID-behandlingsbryter (2)

VEXT3400AT

HDMI™ audio extractor

HDMI™ input HDMI™ output + optical audio

HDMI™-splitterne støtter innstillingene for EDID-behandling. Dette betyr at splitterne kan

justeres til en fast modus vist i tabellen nedenfor:

Dimmebryter EDID-info

321

MODUS 0 0 0 0 Læringsmodus

MODUS 1 0 0 1 1080p ved

60 2D2CH

(stereomodus)

MODUS 2 0 1 0 1080p ved 60

2D5.1CH

MODUS 3 0 1 1 1080p ved 60

2D7.1CH (kraftig

forsterker)

MODUS 4 1 0 0 1080p ved 60

1080i ved 60

720p ved 60

2D7.1CH

MODUS 5 1 0 1 1080p ved 60

1080i ved 60

720p ved 60

2D2CH

MODUS 6 1 1 0 1080p 3D 2CH

MODUS 7 1 1 1 Læringsmodus

(lyd-til-HDMI™-

TV)

Beskrivning Svenska

1 HDMI™-ingång

2 EDID-brytare

3 HDMI™-utgång

4 S/PDIF-utgång

5 Linjeutgång

6 Strömanslutning

7 LED-indikator för påslagen ström

8 LED-eektindikering

9 IR-förlängning

10 LED-indikator för påslagen ström

11 USB-strömkabel

Installation

• Slå av alla enheter.

• Anslut HDMI™-källenheten till HDMI™ ingången på extraktorn,

märkt HDMI IN (1).

• Anslut HDMI™-skärmen till extraktorporten, märkt HDMI OUT (3).

• Anslut förstärkaren eller mottagaren till S/PDIF- (4) eller line out-anslutningen (5)

• Sätt in USB-strömkabelns kontakt i brytarens DC-ingång (6).

• Sätt in USB-kontakten i en PC eller en USB-laddare. (11)

• Slå på alla enheter.

• HDMI™-utgång överför digitala video- och ljudsignaler, S/PDIF och line out överför

ljudsignaler.

Säkerhet

• Använd endast inomhus

• Använd endast medföljande USB-strömkabel

• Använd inte i en fuktig miljö

Rengöring och underhåll

Varning!

• Använd inga rengöringsmedel eller slipmedel.

• Rengör inte insidan av enheten.

• Försök inte reparera enheten. Om enheten inte fungerar korrekt, byt ut den mot en ny

enhet.

• Rengör enhetens utsida med en mjuk och fuktig trasa.

EDID-hanteringsbrytare (2)

HDMI™-splittrar har stöd för EDID-hanteringsfunktioner. Detta innebär att splittrarna kan

justeras till ett fast läge som visas i tabellen nedan:

Dipbrytare Information om

EDID

321

LÄGE 0 0 0 0 Inlärningsläge

LÄGE 1 0 0 1 1080p med

60 2D2CH

(stereoljudläge)

LÄGE 2 0 1 0 1080p med 60

2D5.1CH

LÄGE 3 0 1 1 1080p med 60

2 D7.1CH (high

end-förstärkare)

LÄGE 4 1 0 0 1080p med 60,

1080i med 60,

720p med 60

2D7.1CH

LÄGE 5 1 0 1 1080p med 60,

1080i med 60,

720p med 60

2D2CH

LÄGE 6 1 1 0 1080p 3D 2CH

LÄGE 7 1 1 1 Inlärningsläge

(ljud-till-HDMI™-

TV)

Kuvaus Suomi

1 HDMI™-tulo

2 EDID-kytkin

3 HDMI™-lähtö

4 S/PDIF-lähtö

5 Linjalähtö

6 Virtaliitäntä

7 Virran LED-merkkivalo

8 Lähdön LED-merkkivalo

9 IR-laajennus

10 Virran LED-merkkivalo

11 USB-virtajohto

Asennus

• Katkaise kaikkien laitteiden virta.

• Liitä HDMI™-lähdelaite erottimen HDMI™-tuloliitäntään,

joka on varustettu merkinnällä HDMI IN (1).

• Liitä HDMI™-näyttö erottimen porttiin, joka on varustettu merkinnällä HDMI OUT (3).

• Liitä vahvistin tai vastaanotin S/PDIF (4)- tai Line Out (5) -liitäntään.

• Liitä USB-virtajohdon pyöreä liitin kytkimen DC-tuloliitäntään (6).

• Liitä USB-johdon pistokepää tietokoneeseen tai USB-latausyksikköön. (11)

• Kytke kaikki laitteet päälle.

• HDMI™-lähtö siirtää digitaalisia video- ja audiosignaaleja, S/PDIF ja Line Out siirtävät

audiosignaaleja.

Turvallisuus

• Käytä vain sisätiloissa

• Käytä vain mukana toimitettua USB-virtajohtoa

• Älä käytä kosteissa tiloissa

Puhdistus ja huolto

Varoitus!

• Älä käytä puhdistus- tai hioma-aineita.

• Älä puhdista laitteen sisäpuolta.

• Älä yritä korjata laitetta. Jos laite ei toimi oikein, vaihda se uuteen.

• Puhdista laitteen ulkopuoli pehmeällä kostealla liinalla.

EDID-hallintakytkin (2)

HDMI™-jakajat tukevat EDID-hallinta-asetuksia. Näin ollen jakajat voidaan säätää alla

olevan taulukon mukaiseen kiinteään tilaan:

Vaihtokytkin EDID-tiedot

321

MODE 0 0 0 0 Oppimistila

MODE 1 0 0 1 1080p

taajuudella 60.

2D2CH (stereo-

audiotila)

MODE 2 0 1 0 1080p

taajuudella 60,

2D5.1CH

MODE 3 0 1 1 1080p

taajuudella

60, 2D7.1CH

(laadukas

vahvistin)

MODE 4 1 0 0 1080p

taajuudella 60,

1080i taajuudella

60, 720p

taajuudella 60

2D7.1CH

MODE 5 1 0 1 1080p

taajuudella 60,

1080i taajuudella

60, 720p

taajuudella 60

2D2CH

MODE 6 1 1 0 1080p 3D 2CH

MODE 7 1 1 1 Oppimistila

(audio–HDMI™

TV)

Περιγραφή Ελληνικά

1 Είσοδος HDMI™

2 Μεταγωγέας EDID

3 Έξοδος HDMI™

4 Έξοδος S/PDIF

5 Έξοδος γραμμής

6 Σύνδεση με το ρεύμα

7 Ενδεικτική λυχνία LED λειτουργίας

8 Ενδεικτική λυχνία LED εξόδου

9 Επέκταση υπερύθρων

10 Ενδεικτική λυχνία LED λειτουργίας

11 Τροφοδοτικό καλώδιο USB

Εγκατάσταση

• Απενεργοποιήστε όλες τις συσκευές.

• Συνδέστε τη συσκευή προέλευσης HDMI™ στην είσοδο HDMI™ του στοιχείου εξαγωγής,

με την ένδειξη HDMI IN (1).

• Συνδέστε μια οθόνη HDMI™ στη θύρα του στοιχείου εξαγωγής, με την ένδειξη HDMI

OUT (3).

• Συνδέστε τον ενισχυτή ή το δέκτη σε σύνδεση S/PDIF (4) ή Line Out (5)

• Συνδέστε το άκρο κυλίνδρου του τροφοδοτικού καλωδίου USB στην είσοδο DC (6) του

μεταγωγέα.

• Συνδέστε το άκρο USB σε υπολογιστή ή φορτιστή USB. (11)

• Ενεργοποιήστε όλες τις συσκευές.

• Η έξοδος HDMI™ μεταφέρει ψηφιακά σήματα βίντεο και ήχου, ενώ οι έξοδοι S/PDIF και

Line Out μεταφέρουν σήματα ήχου.

Ασφάλεια

• Πρέπει να χρησιμοποιείται μόνο σε εσωτερικούς χώρους

• Χρησιμοποιείτε μόνο το συνδεδεμένο καλώδιο τροφοδοσίας USB

• Μην χρησιμοποιείτε σε υγρό περιβάλλον

Καθαρισμός και συντήρηση

Προειδοποίηση!

• Μην χρησιμοποιείτε διαλύτες και λειαντικά.

• Μην καθαρίζετε το εσωτερικό μέρος της συσκευής.

• Μην επιχειρήσετε να επισκευάσετε τη συσκευή. Εάν η συσκευή δεν λειτουργεί σωστά,

αντικαταστήστε την με μια καινούργια.

• Καθαρίστε τα εξωτερικά μέρη της συσκευής με ένα μαλακό, νωπό πανί.

Μεταγωγέας διαχείρισης EDID (2)

Οι διαχωριστές HDMI™ υποστηρίζουν τις ρυθμίσεις διαχείρισης EDID. Αυτό σημαίνει ότι

οι διαχωριστές μπορούν να ρυθμιστούν σε μια σταθερή κατάσταση που παρουσιάζεται

στον παρακάτω πίνακα:

Διακόπτης DIP Πληροφορίες

EDID

321

MODE 0 0 0 0 Λειτουργία

εκμάθησης

MODE 1 0 0 1 1080p @ 60 2D 2

ΚΑΝ. (λειτουργία

στερεοφωνικού

ήχου)

MODE 2 0 1 0 1080p @ 60 2D

5.1 ΚΑΝ.

MODE 3 0 1 1 1080p @ 60

2D 7.1 ΚΑΝ.

(κορυφαίος

ενισχυτής)

MODE 4 1 0 0 1080p @ 60 1080i

@ 60 720p@60

2D 7.1 ΚΑΝ.

MODE 5 1 0 1 1080p @ 60 1080i

@ 60 720p @ 60

2D 2 ΚΑΝ.

MODE 6 1 1 0 1080p 3D 2 ΚΑΝ.

MODE 7 1 1 1 Λειτουργία

εκμάθησης (ήχος

σε HDMI™ για

τηλεόραση)

Opis Polski

1 Wejście HDMI™

2 Przełącznik EDID

3 Wyjście HDMI™

4 Wyjście S/PDIF

5 Wyjście liniowe

6 Złącze zasilania

7 Wskaźnik zasilania LEDr

8 Wskaźnik wyjścia LED

9 Rozszerzenie IR

10 Wskaźnik zasilania LEDr

11 Kabel zasilania USB

Instalacja

• Wyłącz wszystkie urządzenia.

• Podłącz urządzenie źródłowe HDMI™ do wejścia HDMI™ ekstraktora

oznaczonego symbolem HDMI IN (1).

• Podłącz ekran HDMI™ do portu ekstraktora oznaczonego symbolem HDMI OUT (3).

• Podłącz wzmacniacz lub odbiornik do złącza S/PDIF (4) lub wyjścia liniowego (5)

• Podłącz końcówkę tulejową kabla zasilania USB do wejścia DC (6) przełącznika.

• Podłącz końcówkę z wtykiem USB do komputera lub ładowarki USB. (11)

• Włącz wszystkie urządzenia

• Wyjście HDMI™ przesyła cyfrowe sygnału obrazu i dźwięku, a złącze S/PDIF i wyjście

liniowe przesyłają sygnały dźwięku.

Bezpieczeństwo

• Używać tylko wewnątrz pomieszczeń

• Używać tylko kabla zasilania dołączonego do zestawu

• Nie używać w środowisku o dużej wilgoci

Czyszczenie i konserwacja

Ostrzeżenie!

• Nie używać rozpuszczalnikowych ani żrących środków czyszczących.

• Nie czyścić wnętrza urządzenia.

• Nie próbować naprawiać urządzenia. Jeżeli urządzenie nie działa prawidłowo, należy

wymienić je na nowe.

• Urządzenie należy czyścić z zewnątrz przy użyciu miękkiej, wilgotnej ściereczki.

Przełącznik zarządzania EDID (2)

Rozdzielacze HDMI™ obsługują ustawienia zarządzania EDID. Oznacza to, że rozdzielacze

można dostosować do stałego trybu przedstawionego w poniższej tabeli:

Przełącznik DIP Informacje EDID

321

TRYB 0 0 0 0 Tryb

programowania

TRYB 1 0 0 1 1080p przy

60 2D 2-kan.

(tryb dźwięku

stereofonicznego)

TRYB 2 0 1 0 1080p przy 60

2D, 5.1-kan.

TRYB 3 0 1 1 1080p przy 60

2D, 7.1-kan.

(wzmacniacz

klasy high end)

TRYB 4 1 0 0 1080p przy 60,

1080i przy 60,

720p przy 60, 2D,

7.1-kan.

TRYB 5 1 0 1 1080p przy 60,

1080i przy 60,

720p przy 60, 2D,

2-kan.

TRYB 6 1 1 0 1080p, 3D, 2-kan.

TRYB 7 1 1 1 Tryb

programowania

(audio/HDMI™

— TV)

Popis Čeština

1 HDMI™ vstup

2 EDID přepínač

3 HDMI™ výstup

4 S/PDIF výstup

5 Linkový výstup

6 Napájecí konektor

7 LED indikátor napájení

8 LED kontrolka výstupu

9 IR rozšíření

10 LED indikátor napájení

11 USB napájecí kabel

instalace

• Vypněte všechna zařízení.

• Připojte zařízení se zdrojem signálu HDMI™ k HDMI™ vstupu extraktoru

označenému HDMI IN (1).

• Připojte obrazovku s HDMI™ k portu extraktoru označenému HDMI OUT (3).

• Připojte zesilovač nebo přijímač k S/PDIF (4) nebo Line Out (5) konektoru.

• Připojte kulatý konec napájecího kabelu USB do zdířky extraktoru DC input (6).

• Připojte druhý konec USB kabelu k PC nebo USB nabíječce. (11)

• Zapněte všechna zařízení.

• HDMI™ výstup přenáší signál digitálního videa a zvuku, S/PDIF a Line Out přenášejí

signál zvuku.

Bezpečnost

• Používejte pouze v interiéru.

• Používejte pouze dodávaný USB napájecí kabel.

• Nepoužívejte ve vlhkém prostředí.

Čištění a údržba

Varování!

• Nepoužívejte čisticí rozpouštědla ani abrazivní čisticí prostředky.

• Nečistěte vnitřní části zařízení.

• Nepokoušejte se zařízení opravit. Pokud zařízení nefunguje správně, vyměňte ho za

nové.

• K čištění vnější části zařízení použijte měkký navlhčený hadřík.

Přepínač řízení EDID (2)

HDMI™ rozbočovače podporují nastavení řízení EDID. To znamená, že lze rozbočovače

nastavit na pevný režim uvedený v tabulce níže:

DIP přepínač Informace o

přepínači EDID

321

REŽIM 0 0 0 0 Režim učení

REŽIM 1 0 0 1 1080p při 60 2D,

2 KANÁLY (režim

stereo zvuku)

REŽIM 2 0 1 0 1080p při 60

2D5.1 KANÁL

REŽIM 3 0 1 1 1080p při 60

2D7,1 KANÁL

(špičkový

zesilovač)

REŽIM 4 1 0 0 1080p při 60,

1080i při 60,

720p při 60 2D7,

1 KANÁL

REŽIM 5 1 0 1 1080p při 60

1080i při 60

720p při 60 2D, 2

KANÁLY

REŽIM 6 1 1 0 1080p 3D, 2

KANÁLY

REŽIM 7 1 1 1 Režim učení

(zvuk do HDMI™

TV)

Leírás Magyar

1. HDMI™-bemenet

2. EDID kapcsoló

3. HDMI™-kimenet

4. S/PDIF-kimenet

5. Vonalkimenet

6. Tápcsatlakozás

7. LED állapotjelző

8. LED kimenetjelző

9. IR kiterjesztés

10. LED állapotjelző

11. USB-tápkábel

Üzembe helyezés

• Kapcsolja ki az összes eszközt.

• Csatlakoztassa a HDMI™ forráseszközt az extraktor HDMI BE címkével ellátott

HDMI™-bemenetéhez (1.).

• Csatlakoztassa a HDMI™-képernyőt a HDMI KI címkével ellátott extraktorporthoz (3.).

• Csatlakoztassa az erősítőt vagy a vevőkészüléket az S/PDIF (4.) vagy a Vonalkimenet (5.)

csatlakozóhoz

• Csatlakoztassa az USB-tápkábel dugós végét a kapcsoló DC bemenet (6.) végéhez.

• Csatlakoztassa az USB-penge végét a számítógéphez vagy az USB-töltőegységhez. (11.)

• Kapcsolja be az összes eszközt.

• A HDMI™-kimenet digitális video- és audiojeleket továbbít, az S/PDIF és Vonalkimenet

audiojeleket továbbít.

Biztonság

• Csak beltéri használatra

• Csak a mellékelt USB-tápkábelt használja

• Ne használja párás környezetben

Tisztítás és karbantartás

Figyelem!

• Tisztító- és súrolószerek használatát mellőzze.

• Ne tisztítsa a készülék belsejét.

• Ne próbálja megjavítani a készüléket. Ha a készülék működése nem megfelelő, cserélje

új készülékre.

• A készülék külsejét tisztítsa puha, nedves ruhával.

EDID-vezérlő kapcsoló (2.)

A HDMI™-elosztó támogatja az EDID beállításokat. Ez azt jelenti, hogy az elosztók az

alábbi táblázat alapján beállíthatók egy rögzített módba:

DIP-kapcsoló EDID infó

3. 2. 1.

0. MÓD 0 0 0 Tanuló üzemmód

1. MÓD 0 0 1. 1080p/60 Hz

2D 2 csatorna

(sztereó audió

mód)

2. MÓD 0 1. 0 1080p/60 Hz 2D

5.1 csatorna

3. MÓD 0 1. 1. 1080p/60 Hz

2D 7.1 csatorna

(felső kategóriás

erősítő)

4. MÓD 1. 0 0 1080p/60 Hz

1080i/60 Hz

720p/60 Hz 2D

7.1 csatorna

5. MÓD 1. 0 1. 1080p/60 Hz

1080i/60 Hz

720p/60 Hz 2D 2

csatorna

6. MÓD 1. 1. 0 1080p 3D 2

csatorna

7. MÓD 1. 1. 1. Tanuló üzemmód

(audió–HDMI™

TV)

Descrierea Română

1 Intrare HDMI™

2 Comutator EDID

3 Ieşire HDMI™

4 Ieşire S/PDIF

5 Ieşire de linie

6 Conexiune de alimentare

7 Indicator de putere cu LED

8 Indicator de ieşire cu LED

9 Extensie IR

10 Indicator de putere cu LED

11 Cablu de alimentare USB

Instalare

• Opriţi alimentarea tuturor dispozitivelor.

• Conectaţi dispozitivul sursă HDMI™ la portul de intrare HDMI™ al extractorului,

marcat HDMI IN (1).

• Conectaţi ecranul HDMI™ la portul extractorului, marcat HDMI OUT (3).

• Conectaţi amplicatorul sau receptorul la mufa S/PDIF (4) sau Line Out (5)

• Conectaţi capătul rotund al adaptorului de alimentare USB la intrarea de c.c. (6) a

comutatorului.

• Conectaţi capătul cu lamelă al USB la un încărcător PC sau USB. (11)

• Porniţi alimentarea tuturor dispozitivelor.

Ieşirea • HDMI™ transferă semnale video şi audio digitale, iar S/PDIF şi Line Out transferă

semnale audio.

Siguranţă

• A se utiliza numai la interior

• A se utiliza numai cablul de alimentare USB ataşat

• A nu se utiliza într-un mediu umed

Curăţare şi întreţinere

Avertisment!

• Nu folosiţi solvenţi sau agenţi de curăţare abrazivi.

• Nu curăţaţi interiorul dispozitivului.

• Nu încercaţi să efectuaţi reparaţii asupra dispozitivului. Dacă dispozitivul nu

funcţionează corespunzător, înlocuiţi-l cu unul nou.

• Curăţaţi exteriorul dispozitivului cu o lavetă moale, umedă.

Comutator de gestionare EDID (2)

Splitterele HDMI™ acceptă setările de management EDID. Aceasta înseamnă că splitterele

pot  reglate la un mod x, prezentat în tabelul de mai jos:

Comutator DIP Informaţii EDID

321

MOD 0 0 0 0 Mod învăţare

MOD 1 0 0 1 1080p @ 60 2D

2CH (mod audio

stereo)

MOD 2 0 1 0 1080p @ 60 2D

5.1CH

MOD 3 0 1 1 1080p @ 60

2D 7.1CH

(amplicator de

calitate)

MOD 4 1 0 0 1080p @ 60 1080i

@ 60 720p@60

2D 7.1CH

MOD 5 1 0 1 1080p @ 60 1080i

@ 60 720p @ 60

2D 2CH

MOD 6 1 1 0 1080p 3D 2CH

MOD 7 1 1 1 Mod învăţare

(audio-HDMI™

TV)

Описание Русский

1 Выход HDMI™

2 Коммутатор EDID

3 Выход HDMI™

4 Выход S/PDIF

5 Линейный выход

6 Разъем питания

7 Светодиодный индикатор питания

8 Светодиодный индикатор выхода

9 ИК-расширение

10 Светодиодный индикатор питания

11 Кабель питания USB

Установка

• Выключите все устройства.

• Подключите устройство-источник сигнала HDMI™ к входному порту HDMI™ модуля

извлечения,

отмеченному как HDMI IN (1).

• Подключите экран HDMI™ к порту модуля извлечения с маркировкой HDMI OUT (3).

• Подключите усилитель или ресивер к разъему S/PDIF (4) или линейному выходу (5)

• Подключите цилиндрический штекер USB-кабеля питания ко входному разъему

постоянного тока (6) коммутатора.

• Подключите плоский разъем USB к ПК или USB-зарядке. (11)

• Включите все устройства.

• Выход HDMI™ передает цифровой видео- и аудиосигнал, выход S/PDIF и линейный

выход – аудиосигнал.

Меры предосторожности

• Используйте только в помещении

• Используйте только USB-кабель питания из комплекта поставки

• Не используйте в условиях высокой влажности

Очистка и ремонт

Внимание!

• Не производите очистку, используя растворители или абразивы.

• Не очищайте внутренние компоненты устройства.

• Не пытайтесь починить устройство. Если устройство не работает должным

образом, поменяйте его на новое.

• Очищайте корпус устройства мягкой влажной тканью.

Коммутатор с EDID-управлением (2)

В сплиттере HDMI™ есть поддержка параметров EDID-управления. Это означает, что

сплиттер может быть подстроен под фиксированный режим, указанный в таблице

ниже:

DIP-

переключатель

Инфо EDID

321

РЕЖИМ 0 0 0 0 Режим обучения

РЕЖИМ 1 0 0 1 1080p при 60

2D2CH (режим

стерео аудио)

РЕЖИМ 2 0 1 0 1080p при 60

2D5.1CH

РЕЖИМ 3 0 1 1 1080p при

60 2D7.1CH

(усилитель high

end)

РЕЖИМ 4 1 0 0 1080p при

60 1080i при

60 720p@60

2D7.1CH

РЕЖИМ 5 1 0 1 1080p при 60

1080i при 60

720p при 60

2D2CH

РЕЖИМ 6 1 1 0 1080p 3D 2CH

РЕЖИМ 7 1 1 1 Режим обучения

(аудио-HDMI™

TV)

Açıklama Türkçe

1 HDMI™ girişi

2 EDID anahtarı

3 HDMI™ çıkışı

4 S/PDIF çıkışı

5 Hat çıkışı

6 Güç bağlantısı

7 LED güç göstergesi

8 LED çıkışı göstergesi

9 IR uzatma

10 LED güç göstergesi

11 USB güç kablosu

Kurulum

• Tüm cihazları kapatın.

• HDMI™ kaynak cihazını, çıkarma aletinin HDMI GİRİŞİ (1) şeklinde etiketlenmiş

HDMI™ girişine bağlayın.

• HDMI™ ekranını, HDMI ÇIKIŞI (3) şeklinde etiketlenmiş çıkarma aleti bağlantı noktasına

bağlayın.

• Yükselticiyi veya alıcıyı, S/PDIF (4) veya Hat Çıkışı (5) bağlantısına bağlayın

• USB bağlantı kablosunun namlu ucunu anahtarın DC girişine (6) bağlayın.

• USB bıçak ucunu bir bilgisayar veya USB şarj cihazı ünitesine bağlayın. (11)

• Tüm cihazları açın.

• HDMI™ çıkışı, dijital videoyu veya ses sinyallerini aktarır; S/PDIF ve Hat Çıkışı, ses

sinyallerini aktarır.

Güvenlik

• Yalnızca iç mekanda kullanın

• Yalnızca bağlı USB güç kablosuyla kullanın

• Nemli ortamda kullanmayın

Temizlik ve bakım

Uyarı!

• Temizleme solventleri veya aşındırıcılar kullanmayın.

• Cihazın iç kısmını temizlemeyin.

• Cihazı onarmaya çalışmayın. Cihaz düzgün çalışmıyorsa yeni bir cihaz ile değiştirin.

• Yumuşak, nemli bir bezle cihazın dış kısmını temizleyin.

EDID yönetimi anahtarı (2)

HDMI™ dağıtıcılar, EDID yönetimi ayarlarını destekler. Bu, dağıtıcıların aşağıdaki tabloda

gösterilen bir sabit moda ayarlanabileceği anlamına gelir:

Dip anahtarı EDID Bilgileri

321

MOD 0 0 0 0 Öğrenme modu

MOD 1 0 0 1 60 2D2CH

değerinde 1080p

(stereo ses

modu)

MOD 2 0 1 0 60 2D5.1CH

değerinde 1080p

MOD 3 0 1 1 60 2D7.1CH

değerinde

1080p (yüksek

teknolojili

yükseltici)

MOD 4 1 0 0 60 değerinde

1080p, 60

değerinde 1080i,

60 2D7.1CH

değerinde 720p

MOD 5 1 0 1 60 değerinde

1080p, 60

değerinde

1080i, 60 2D2CH

değerinde 720p

MOD 6 1 1 0 1080p 3D 2CH

MOD 7 1 1 1 Öğrenme modu

(ses - HDMI™ TV)

Produktspecifikationer

Varumärke:	Nedis
Kategori:	AV extender
Modell:	VEXT3400AT
Vikt:	1150 g
Bredd:	68 mm
Djup:	220 mm
Höjd:	38.8 mm
Internationell säkerhetskod (IP):	IP20
Hållbarhetscertifikat:	RoHS
Uteffekt:	150 W
Spännande:	36 V
AC-ingångsspänning:	90 - 264 V
