Sida 1/8

MTHT-1806

VÄGGSÄNDARE, TOUCH

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

SVENSKA

MTHT-1806 är en batteridriven System Nexa väggsändare med

touch- och pushdim funktion för dimmermottagare.

Den monteras enkelt på en apparatdosa eller på en plan yta med

självhäftande tejp eller med skruv. Väggsändaren kan styra System

Nexa PÅ/AV- och dimmermottagare

SÄKERHET

Läs igenom hela instruktionen först. Anlita fackman vid behov. Nexa

kan ej hållas ansvarig om produkten används till annat än den är

designad för eller om instruktionen inte följs.

Försök inte att reparera produkten. Produkten innehåller inga

reparerbara delar.

Utsätt inte produkten för stark värme eller kyla, eftersom det kan

skada eller förkorta de elektroniska kretsarnas livslängd.

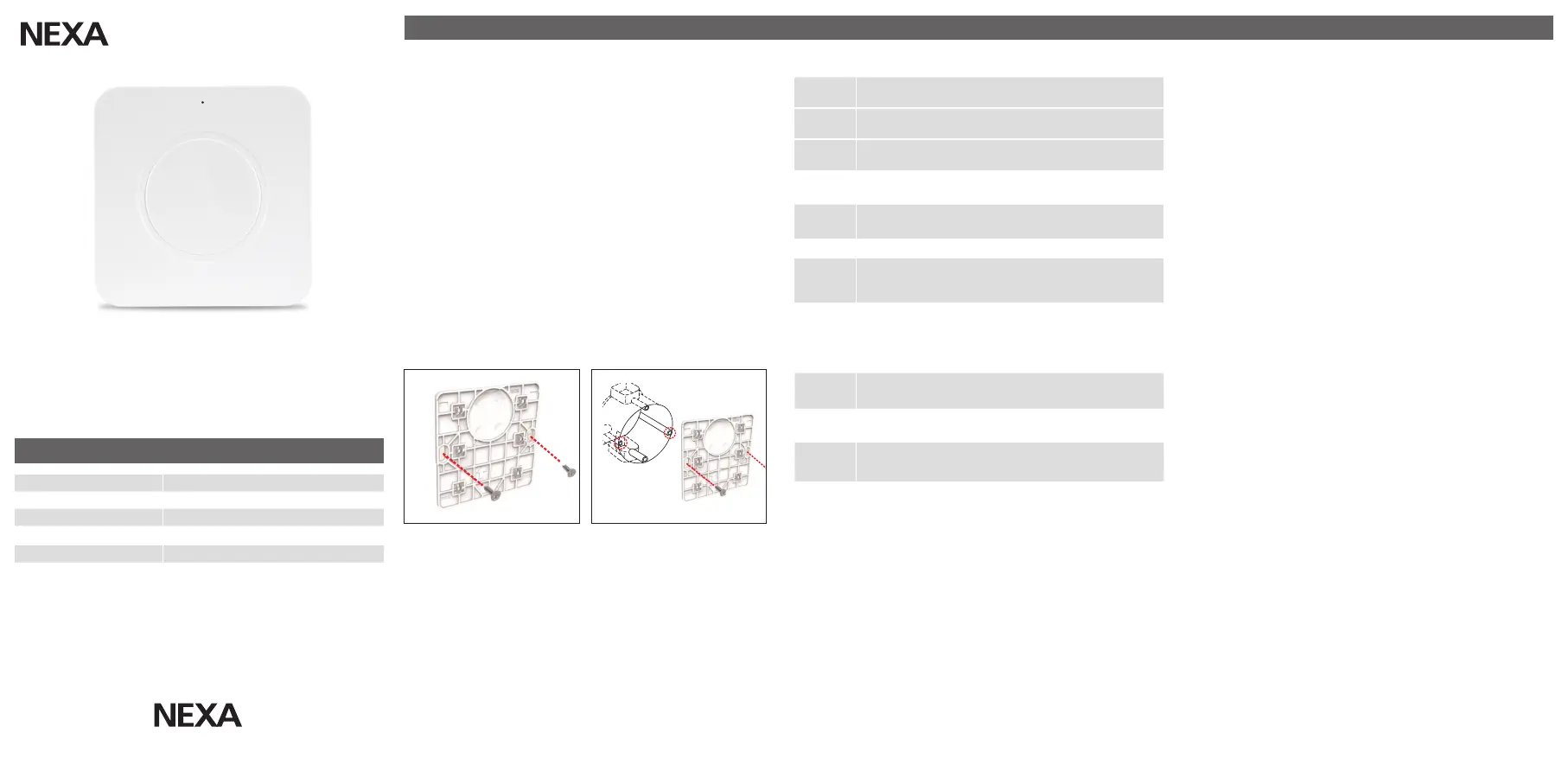

INSTALLATION

1. Sätt i batteriet i väggsändaren

2. Montera bakstycket på vägg (1a) eller apparatdosa (1b)

3. Ställ switchen i lämpligt läge, se Inställning switch

4. Tryck fast väggsändaren på bakstycket.

PÅ Tryck en gång i centrum på knappen för att tända.

Dimmermottagaren tänds med senaste inställda dimmernivå

AV Tryck 2 gånger i centrum på knappen, i snabb föjd, för att släcka.

DIMRA

alt.1

Tryck en gång i centrum på knappen för att tända. Tryck kort igen

för att starta dimcykel upp/ned, tryck kort igen för att stoppa vid

önskad nivå.

DIMRA

alt.2

Håll inne i centrum på knappen för att starta dimcykel upp eller

ner, släpp vid önskad nivå.

Batteri 1 x CR2032

Radioprotokoll System Nexa (433,92 MHz)

Räckvidd upp till 30 m

Drifttemperatur -10 ~ 35 °C

IP klassicering IP20 Inomhusbruk

Mått (B x H x D) 80 x 80 x 19 mm

TEKNISK DATA

Declaration of conformity nns tillgänglig på www.nexa.se

INLÄRNING

1. Sätt mottagaren i inlärningsläge, se respektive manual.

2. Tryck en gång i centrum på sändaren.

BEKRÄFTELSE INLÄRNING

Mottagaren slår av och på två gånger, ifall en lampa är ansluten till

mottagaren blinkar denna två gånger. Se även mottagarens manual.

RADERING AV MINNE

1. Sätt mottagaren i inlärningsläge, se respektive manual.

2. Tryck två gånger i centrum på sändaren i snabb följd

BEKRÄFTELSE RADERING

Mottagaren slår av och på två gånger, ifall en lampa är ansluten till

mottagaren blinkar denna två gånger.

1A 1B

SÄRKERHET OCH ÖVRIG INFORMATION

Räckvidd inomhus: upp till 30 m (optimala förhållanden).

Räckvidden är starkt beroende av lokala förhållanden, till exempel

om det nns metaller i närheten. Exempelvis har den tunna

metallbeläggning i energiglas med låg emissivitet negativ inverkan

på radiosignalernas räckvidd. Det kan nnas begränsningar

för användningen av enheten utanför EU. Om tillämpligt bör du

kontrollera att enheten överensstämmer med lokala föreskrifter.

Max belastning: Anslut aldrig lampor eller utrustning som

överskrider mottagarens maximala belastning. Det kan leda till fel,

kortslutning eller brand.

Livsuppehållande utrustning: Använd aldrig Nexas produkter

till livsuppehållande utrustning eller andra apparater där fel eller

störningar kan få livshotande följder.

Störningar: Alla trådlösa enheter kan drabbas av störningar som

kan påverka prestandan och räckvidden. Det minsta avståndet

mellan två mottagare bör därför vara åtminstone 50 cm

Reparation: Försök inte att reparera produkten. Den innehåller inga

reparerbara delar.

Vattentäthet: Produkten är inte vattentät. Se till att den alltid är

torr. Fukt gör att elektroniken inuti fräts sönder och kan leda till

kortslutning, fel och risk för elstötar.

Rengöring: Rengör produkten med en torr trasa. Använd inte

kemikalier, lösningsmedel eller starka rengöringsmedel.

Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det

kan skada eller förkorta de elektroniska kretsarnas livslängd.

INSTÄLLNING SWITCH

STYRNING (LÄGE 1)

Läge 1 På/Av/Dimring

Läge 2 Smart Mode

Läge 3 Inställning Smart Mode

SMART MODE (LÄGE 2)

INSTÄLLNING SMART MODE (LÄGE 3)

1. Börja med att ställa in mottagarna till den status som de skall

ha när scenariot väljs. I detta moment kan det vara praktiskt

att använda en andra fjärrkontroll för att göra inställningarna i

mottagarna.

2. Sätt omkopplaren på Smart-knappen i läge 3 (Inställning Smart

Mode)

3. Tryck en gång i centrum på sändaren för att spara inställningarna

till Scenario 1, två gånger för att spara inställningarna till Scenario

2 och tre gånger för att spara inställningarna till Scenario 3. LED-

ringen blinkar nu Grönt tre gånger och därefter Orange en gång för

att bekräfta att Scenario 1 är sparat, två gonger för att bekräfta att

Scenario 2 är sparat och 3 gånger för att bekräfta att Scenario 3 är

sparat..

4. Sätt omkopplaren på Smart-knappen i läge 2 (Smart Mode).

Scenario 1 Tryck en gång på knappen för att aktivera, LED blinkar Orange

en gång.

Scenario 2 Tryck en gång på knappen för att aktivera, LED blinkar Orange

två gånger.

Scenario 3 Tryck en gång på knappen för att aktivera, LED blinkar Orange

tre gånger.

AUTOKALIBRERING

Varje gång du byter batteri i enheten eller yttar den till ett annat

ställe eller underlag, kommer känsligheten för touch-plattan att

autokalibreras under 16 sekunder. Detta är för att se till att sändaren

reagerar korrekt baserat på materialet som den sitter på. Rör inte

sändaren under denna tiden tills kalibreringen är genomförd.

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

MTHT-1806

WALL TRANSMITTER, TOUCH

ENGLISH

The MTHT-1806 is a battery-powered System Nexa wall transmitter

with touch- and push dimmer functions for dimmer receivers.

It is simple to t in a wall box or on a at surface, using self-

adhesive tape or screws. The wall transmitter can be used to control

System Nexa ON/OFF and dimmer receivers.

SAFETY

Read all the instructions carefully rst. Call in a professional if

necessary. Nexa cannot be held liable if the product is used for

any purpose other than that for which it was designed, or if the

associated instructions are not followed.

Do not attempt to repair the product. The product contains no

serviceable parts.

Do not expose the product to extreme heat or cold, as this may

damage the electronic circuits or shorten their service life.

INSTALLATION

1. Insert the battery into the wall transmitter

2. Fit the back plate to the wall (1a) or in a wall box (1b)

3. Set the switch to the appropriate setting “Setting, switch”

4. Press the wall transmitter rmly onto the back plate.

ON Press the button in the centre once to switch on. The dimmer

receiver switches on at the most recently set dimmer level.

OFF Press the button in the centre two times in quick succession to

switch o.

DIM

option 1

Press the button in the centre once to switch on. Press briey

again to start the dimming cycle up/down; press briey again to

stop at the desired level

DIM

option 2

Press the button in the centre and hold it down to start the

dimming cycle up or down; release it at the desired level.

Battery 1 x CR2032

Radio frequency System Nexa (433.92 MHz)

Range up to 30 m

Operating temperature -10 ~ 35°C

IP classication IP20 Indoor use

Dimensions (W x H x D) 80 x 80 x 19 mm

TECHNICAL DATA

A declaration of conformity is available online at www.nexa.se

PROGRAMMING

1. Set the receiver to programming mode, see the relevant manual.

2. Press the centre of the transmitted one time.

CONFIRMATION OF PROGRAMMING

The receiver switches o and on two times; if a light is connected to

the transmitter, it will ash twice. See the manual for the receiver.

DELETE MEMORY

1. Set the receiver to programming mode, see the relevant manual.

2. Press the centre of the transmitter two times in quick succession.

CONFIRMATION OF DELETION

The receiver switches o and on two times; if a light is connected to

the transmitter, it will ash twice.

1A 1B

SAFETY AND OTHER INFORMATION

Range indoors: up to 30 m (optimal conditions). The range is

heavily dependent on local conditions – such as if there are any

metals nearby. For example, the heavy metal coating in low-

emission energy glass has a negative impact on the range of the

radio signals. There may be limitations on the use of the unit outside

the EU. If appropriate, check that the unit complies with the local

regulations.

Max. load: Never connect lights or equipment that exceeds the

maximum load of the receiver. This can result in faults, short circuit

or re.

Life-support equipment : Never use Nexa products for life support

equipment or other devices where faults or disruptions can have

life-threatening consequences.

Disruptions: All wireless units can be aected by disruptions that

may have an impact on performance and range. The minimum

distance between two receivers should therefore be at least 50 cm.

Repairs: Do not attempt to repair the product. It does not contain

any serviceable parts.

Waterproong: The product is not waterproof. Make sure that it is

always dry. Moisture will corrode the electronic components inside

and may result in short circuit, faults and risk of electric shock.

Cleaning: Clean the product with a dry cloth. Do not use chemicals,

solvents or potent cleaning agents.

Environment: Do not expose the product to extreme heat or cold,

as this may damage the electronic circuits or shorten their service

life.

SETTING, SWITCH

CONTROL (POSITION 1)

Position 1 On/O/Dimming

Position 2 Smart Mode

Position 3 Setting, Smart Mode

SMART MODE (POSITION 2)

SETTING, SMART MODE (POSITION 3)

1. Start by setting the receivers to the status they are to have when

the scenario is selected. For this phase, it can be practical to use a

dierent remote control to input the settings in the receivers.

2. Set the switch on the Smart button to position 3 (Setting, Smart

Mode)

3. Press the centre of the transmitter one time to save the settings

to Scenario 1; two times to save the settings to Scenario 2; and

three times to save the settings to Scenario 3. The LED ring will now

ash Green three times followed by Orange one time to conrm

that Scenario 1 has been saved, two times Orange to conrm that

Scenario 2 has been saved, and three times Orange to conrm that

Scenario 3 has been saved.

4. Set the switch on the Smart button to position 2 (Smart Mode).

Scenario 1 Press the button once to activate; the LED ashes Orange one

time.

Scenario 2 Press the button once to activate; the LED ashes Orange twice.

Scenario 3 Press the button once to activate; the LED ashes Orange three

times.

AUTO-CALIBRATION

Every time you replace the battery in the unit or move it to a

dierent position or surface, the sensitivity of the touch plate will

auto-calibrate for 16 seconds. This is to ensure that the transmitter

is reacting correctly based on the material on which it is placed. Do

not touch the transmitter during this period until the calibration has

been completed.

Produktspecifikationer

Varumärke:	Nexa
Kategori:	Fjärrkontroll
Modell:	MTHT-1806
Enhetsplacering:	Volledig ingebouwd
Vikt:	37000 g
Bredd:	598 mm
Djup:	550 mm
Höjd:	815 mm
Nettoskatt:	2400 W
Antal platsinställningar:	12 couverts
Dörrfärg:	Niet van toepassing
Sladdlängd:	1.7 m
Fördröjd starttimer:	Ja
Startfördröjning:	24 uur
Indikering av återstående tid:	Ja
Barnlås:	Ja
Torkningsklass:	A
Cykelns längd:	175 min
Ljudnivå:	46 dB
Årlig-energiförbrukning:	290 kWu
Förpackningens vikt:	40000 g
Energieffektivitetsklass (gammal):	A+
Mått för installationsfack (BxDxH):	600 x 550 x 875 mm
Vattenförbrukning per cykel:	12 l
Integrerad timer:	Ja
Antal tvättprogram:	5
Förpackningsmått (BxDxH):	660 x 680 x 870 mm
Färgkontrollpanel:	Roestvrijstaal
Antal temperaturinställningar:	4
AquaStop-funktion:	Ja
AquaSensor funktion:	Ja
Tvättprogram:	Eco, Intensive, Pre-wash, Quick
Energiförbrukning per cykel:	1.02 kWu
Årlig vattenförbrukning:	3360 l
Avloppsslangens längd:	1.7 m
Vattentillförselslangens längd:	1.4 m
Certifiering:	CE, VDE
Hållbarhetscertifikat:	ENERGY STAR
Mått (B x D x H):	598 x 550 x 815 mm
AC-ingångsspänning:	220-240 V
AC-ingångsfrekvens:	50 - 60 Hz
