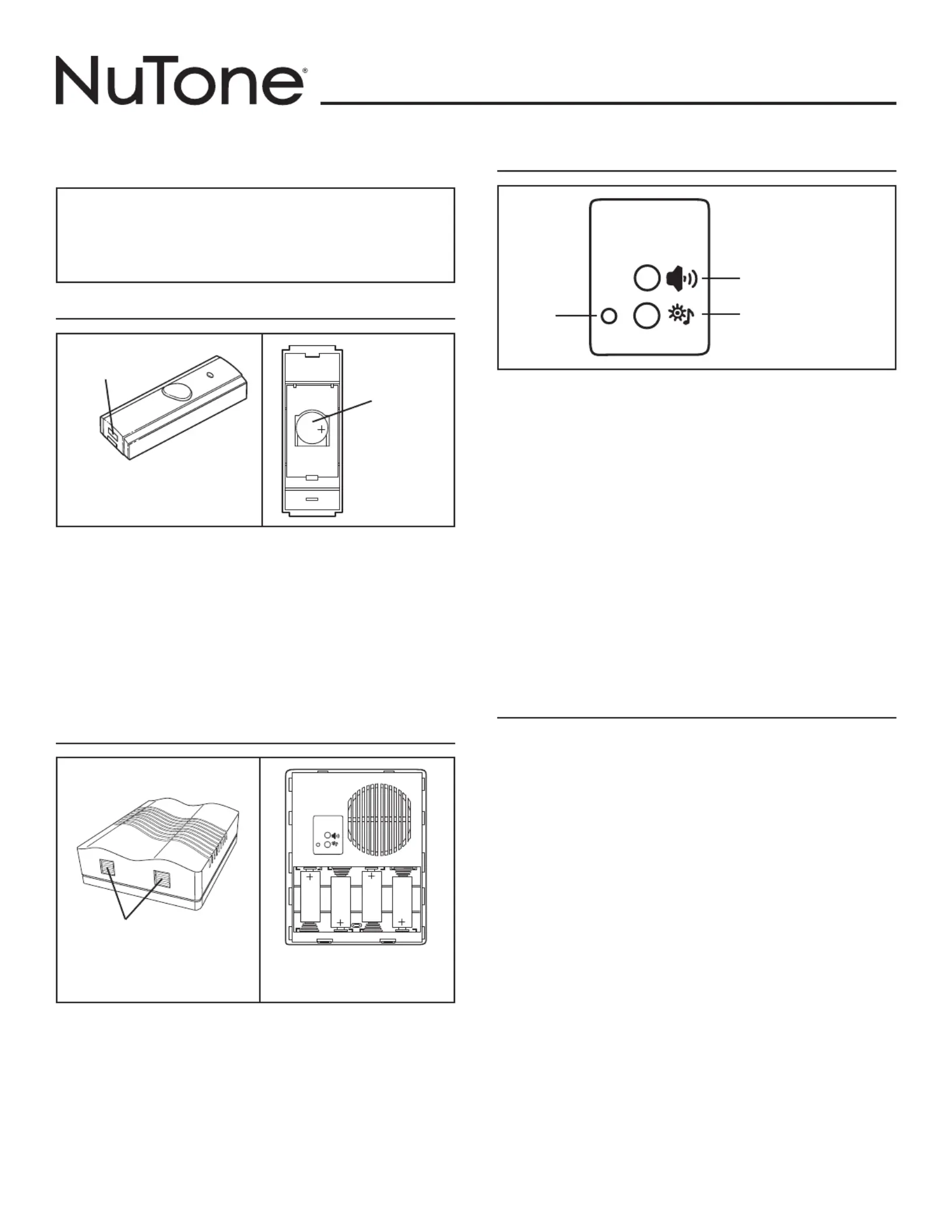

MODEL LA226WH
Page 1
SELECT-A-TONE WIRELESS CHIME
Installation & Operating Instructions
IMPORTANT: This wireless pushbutton and chime set is for
residential use, only. It will operate at an unobstructed distance of
300 feet. Building materials may reduce operating distance. Certain
building materials; such as, but not limited to metal, concrete, brick,
stucco and foil-lined insulation; cause greater interference than
others; for example, wood or vinyl siding.
INSTALL PUSHBUTTON BATTERY
Refer to Figures 1 and 2.
1. Remove pushbutton and 3V lithium coin-battery from packaging.
2. Insert small, flat-blade screwdriver into bottom of pushbutton and twist
to separate its base.
3. Orient battery with “+” side viewable.
4. Insert battery into holder and press to seat.
5. Insert top of mounting base onto pushbutton and press bottom
together until mounting base snaps securely onto pushbutton.
Use only 3V (volt) lithium CR2032 style coin-battery for
replacement.
INSTALL CHIME BATTERIES
Refer to Figures 3 and 4.
1. Remove chime from packaging.
2. Orient chime face-up.
3. Insert small, flat-blade screwdriver into bottom of locking-tabs, push
and tilt screwdriver to unlock tabs.
4. Lift bottom of cover to separate and remove it from base; set cover
aside.
5. Insert four (4) 1.5V “D” alkaline batteries (not supplied) oriented as
shown on back of battery compartment.
Figure 1
“PUSH”
TO OPEN COVER
Figure 3
3V LITHIUM
CR2032-STYLE
COIN
BATTERY
Figure 2
SLOT
Figure 4
“PUSH”
TO OPEN
4 - “D” SIZE BATTERIES
Figure 5
VOLUME BUTTON
LEARN BUTTON
LED
“LEARN” PROCEDURE
Refer to Figure 5.
1. Set pushbutton and chime next to each other.
2. Press and release “Learn” button.
3. LED lights to indicate “Learn” mode was entered.
4. Press and release wireless pushbutton.
5. Confirm chime-tone is heard.
6. Repeat Step 4 to cycle through available chime-tones.
7. When desired chime-tone is heard, press and release “Learn” button
(Note: Chime may not respond to this button being pressed if it is too
soon after chime-tone sounds).
8. LED should turn off to confirm “Learn” mode exited.
9. Press and release wireless pushbutton and confirm chime-tone
doesn’t change.
• Up to four (4) wireless pushbuttons can be used with a single chime
by selecting different chime-tones for each pushbutton.
• Chime can erase all “Learned” pushbuttons and tones by pressing
and holding “Learn” button; LED will light; after approximately 18
seconds, LED will turn off; release “Learn” button.
DETERMINE USABLE LOCATIONS
Do not plan to mount pushbutton directly on metal or concrete
surfaces; install a 1/8 to 1/4” wood spacer between pushbutton and
metal or concrete mounting surface.
Some stucco houses have metal mesh in the wall structure, which
will affect the wireless chime performance.
Experiment with various pushbutton and chime locations to
determine location that gives best performance before mounting
permanently.
Chime must not be located within 1-foot of any metal.
Pushbutton and chime should be located within 300-feet of each
other.
1. Place chime near its desired mounting location.
2. Select a level location and hold pushbutton in its desired mounting
location.
3. Press and release pushbutton.
4. Confirm chime-tone sounded.
5. If chime-tone does not sound, temporarily affix pushbutton to
mounting surface with double-stick or folded-over tape; repeat Steps 3
and 4.
6. If chime-tone still does not sound, move location of chime closer to
pushbutton; repeat Steps 3 and 4.
MODEL LA226WH
Page 2
Figure 6
MOUNT PUSHBUTTON
Refer to Figures 1 and 6.
1. After selecting usable locations in previous section, go to pushbutton
location.
2. Insert small, flat-blade screwdriver into slot in bottom of pushbutton
and twist to separate its mounting base.
3. Make sure pushbutton mounting location is level.
4. Position pushbutton mounting base with “TOP” arrow correctly
oriented and mark base mounting holes locations.
5. Drill two (2) holes, 1/16” diameter if using supplied screws alone or
3/16” diameter if using supplied plastic anchors and screws, at base
mounting hole locations.
6. If 3/16” diameter holes were drilled, insert supplied plastic anchors.
7. Secure pushbutton base to mounting location with two (2) supplied
screws.
8. Make sure black O-ring is completely seated in its mounting base
groove with round edge at top and flat edge at bottom.
9. Hook pushbutton top catch onto top of base, swing pushbutton into
position and press bottom of pushbutton until it securely snaps onto
base.
MOUNT CHIME
Refer to Figure 7.
1. Go to selected chime location.
2. Measure 3/4” down and
centered from top of chime
location and mark top mounting
screw position.
3. Measure 6 3/8” down and
centered from top of chime
location (5 5/8” from top screw
position) and mark bottom
mounting screw position.
4. Drill two (2) holes, 1/16”
diameter if using supplied
screws alone or 3/16” diameter
if using supplied plastic
anchors and screws, at marked
mounting screw locations.
5. If 3/16” diameter holes were
drilled, insert supplied plastic
anchors.
6. Insert and tighten top mounting
screw until 1/8” remains
protruding.
7. Remove four (4) “D” batteries from chime. (Note: Chime will remember
pushbutton “Learn” and tone when batteries are removed.)
8. Place chime keyhole slot over top mounting screw and apply slight
downward force to seat keyhole slot on top mounting screw.
9. Insert bottom screw through slot and start threads.
10.Level chime and tighten bottom screw.
11. Reinsert four (4) “D” batteries oriented as shown on back of battery
compartment.
SET VOLUME PROCEDURE
Refer to Figure 5.
There are four (4) volume levels which are accessed sequentially.
1. Press and release wireless pushbutton to sound chime tone.
2. Press and release “Volume” button to hear the next volume setting.
3. If chime tone is not sounding when “Volume” button is pressed then
chime will sound a beep to indicate volume setting.
4. Volume setting cycles from loud to medium-loud, medium-soft and soft
then back to loud.
5. Repeat Step 2 until desired volume level is set.
6. Last volume setting is remembered.
7. Press and release wireless pushbutton to sound chime tone and
confirm desired volume setting.
8. Hook top of cover to wall-mounted base and swing bottom into place.
9. Press bottom of front surface to secure locking-tabs.
TROUBLESHOOTING GUIDE
1. Chime does not sound:
a. Check battery polarity.
b. Replace batteries in chime and wireless pushbutton.
c. Bring pushbutton next to chime and test:
1. If chime sounds then change mounting location of chime.
2. If chime does not sound then conduct erase procedure per note
at end of “Learn” Procedure then conduct “Learn” Procedure,
Steps 1 through 9.
2. Chime loses volume or changes tone: Change batteries in chime.
3. Chime sounds when pushbutton is not pressed:
a. Release pushbutton catch at bottom and check inside for signs of
moisture; check O-ring for cracks or damage.
b. Conduct erase procedure per note at end of “Learn” Procedure then
conduct “Learn” Procedure, Steps 1 through 9.
Figure 7
BASE
PLASTIC
ANCHORS
TOP
BLACK
“O” RING
MOUNTING
SCREWS
CHIME
1/8”
KEYHOLE
SLOT
This device complies with Part 15 of the FCC rules.
Operation is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including
interference that may cause undesired operation.
Regulatory Information
The user is cautioned that changes or modifications not
expressly approved by the party responsible for regulatory
compliance could void the user’s authority to operate this
equipment.

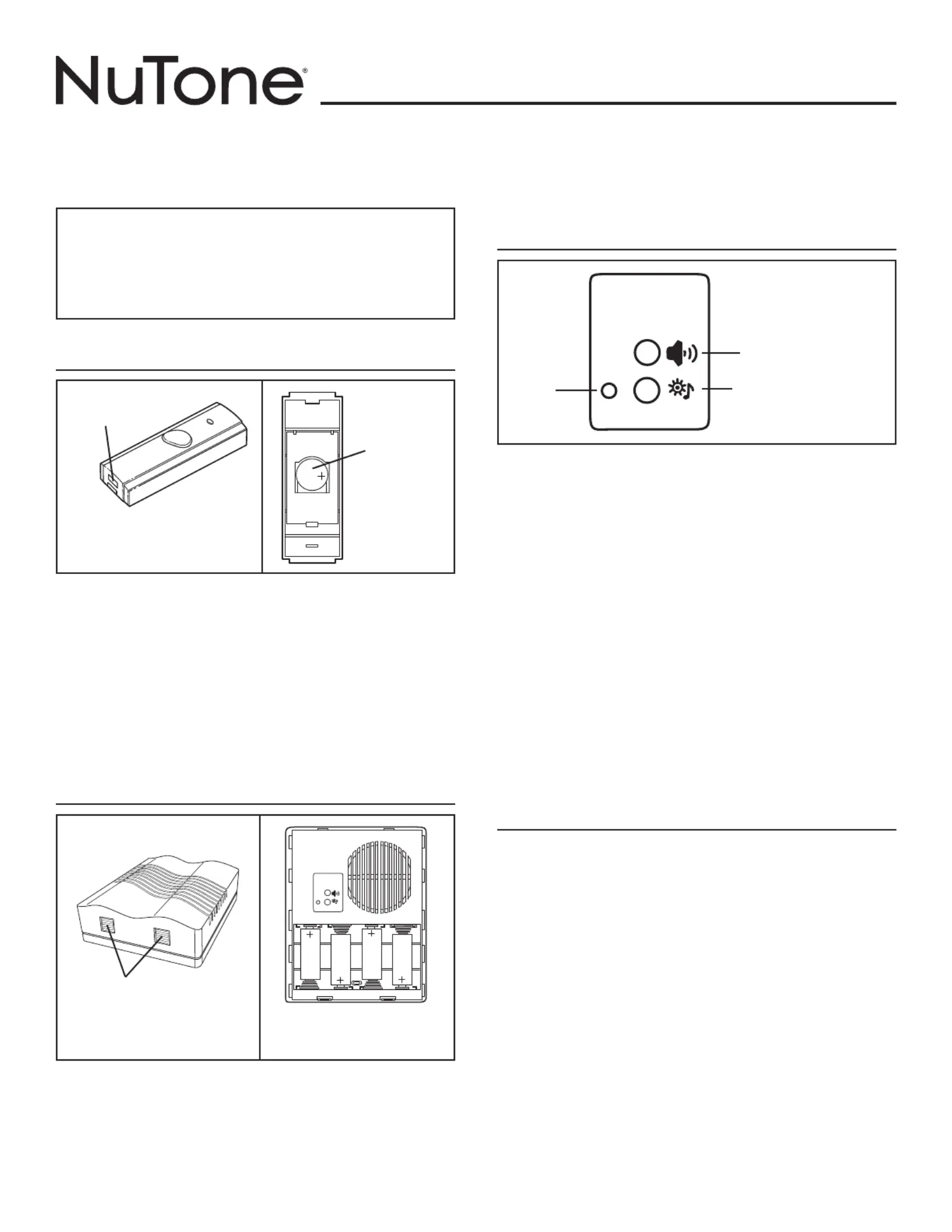

MODÈLE LA226WH
Page 3
CARILLON SANS FIL À SÉLECTION
DE TONALITÉ
Directives d’installation et d’utilisation
IMPORTANT : Cet ensemble de bouton-poussoir et de carillon sans fil
est conçu uniquement pour un usage résidentiel. Il fonctionne jusqu’à
une distance sans obstruction de 91 mètres (300 pi). Des matériaux
de construction peuvent en réduire la portée. Certains matériaux de
construction comme le métal, le béton, la brique, le stucco et l’isolant
couvert de papier aluminium causent plus d’interférences que
d’autres comme le parement de bois ou de vinyle.
INSTALLATION DE LA PILE
DU BOUTON-POUSSOIR
Voir les figures 1 et 2.
1. Sortez de l’emballage le bouton-poussoir et la pile bouton de 3V
aulithium.
2. Insérez un petit tournevis plat au bas du bouton-poussoir et tournez-le
pour en séparer la base.
3. Placez la pile avec le côté « + » visible.
4. Insérez la pile dans son logement et pressez pour l’appuyer.
5. Insérez la base dans le bouton-poussoir et pressez les deux parties
ensemble pour bien les emboîter.
N’utilisez qu’une pile bouton de 3V (volts) au lithium CR2032
comme pile de remplacement.
INSTALLATION DES PILES DU CARILLON
Voir les figures 3 et 4.
1. Sortez le carillon de l’emballage.
2. Placez le carillon face vers le bas.
3. Insérez un petit tournevis plat au bas des ergots de retenue et
tournez-le pour les dégager.
Figure 1
« POUSSER »
POUR OUVRIR
LE COUVERCLE
Figure 3
PILE BOUTON
AU LITHIUM
CR2032 3V
Figure 2
FENTE
Figure 4
« POUSSER »
POUR OUVRIR
4 PILES DE TYPE « D »
Figure 5
BOUTON DE VOLUME
BOUTON APPRENDRE
DEL
4. Soulevez le bas du couvercle et séparez-le de la base; mettez le
couvercle de côté.
5. Insérez quatre (4) piles alcalines « D » de 1,5 V (non comprises) dans
le sens indiqué au fond du compartiment à piles.
PROCÉDURE D’« APPRENTISSAGE »
Voir la figure 5.
1. Placez le bouton-poussoir et le carillon l’un à côté de l’autre.
2. Appuyez sur le bouton « Apprendre » puis relâchez-le.
3. La DEL s’allume pour indiquer que vous êtes entré en mode
« Apprentissage ».
4. Appuyez sur le bouton-poussoir sans fil puis relâchez-le.
5. Confirmez que vous avez bien entendu le carillon.
6. Répétez l’étape 4 pour passer entre les tonalités du carillon.
7. Lorsque vous entendez le type de carillon souhaité, appuyez sur le
bouton « Apprendre ». (Remarque : le carillon risque de ne pas réagir si
vous appuyez trop tôt sur ce bouton après que le carillon aitrésonné).
8. La DEL devrait s’éteindre pour confirmer que vous avez quitté le mode
« Apprentissage ».
9. Appuyez sur le bouton-poussoir sans fil et relâchez-le pour vérifier
que la tonalité du carillon n’a pas changé.
• Vous pouvez utiliser jusqu’à quatre (4) boutons-poussoirs sans fil avec
le même carillon en choisissant des tonalités différentes pour chacun.
• Le carillon peut effacer tous les boutons-poussoirs et tonalités
« appris » si vous maintenez appuyé le bouton « Apprendre »; la DEL
s’allume alors; après environ 18 secondes la DEL s’éteint; relâchez
alors le bouton « Apprendre ».
CHOIX DES EMPLACEMENTS UTILISABLES
Ne fixez pas le bouton-poussoir directement sur une surface en
métal ou en béton; installez une petite cale en bois de 3 à 6 mm
(1/8 à 1/4 po) entre le bouton et la surface métallique ou en béton.
Certaines maisons à revêtement en stucco ont un treillis métallique
dans leur charpente, ce qui nuira au fonctionnement du carillon.
Essayez divers emplacements pour le bouton-poussoir et le carillon
pour déterminer le meilleur endroit possible avant de les fixer en
permanence.
Le carillon ne doit pas être situé à moins de 30 cm (1 pi) de toute
surface métallique.
Le bouton-poussoir et le carillon ne doivent pas être séparés de
plus de 91 mètres (300 pi) l’un de l’autre.
1. Placez le carillon près de l’endroit où il sera fixé.
2. Choisissez un endroit de niveau et tenez le bouton-poussoir
àl’emplacement voulu.
3. Appuyez sur le bouton-poussoir et relâchez-le.
4. Vérifiez que le carillon a bien sonné.
5. Si le carillon ne sonne pas, fixez temporairement le bouton-poussoir à
la surface de montage avec du ruban double face ou un ruban replié;
répétez les étapes 3 et 4.
6. Si le carillon ne sonne toujours pas, rapprochez le carillon du bouton-
poussoir; répétez les étapes 3 et 4.
Produktspecifikationer
| Varumärke: | NuTone |
| Kategori: | Dörrklocka |
| Modell: | LA226WH |
Behöver du hjälp?
Om du behöver hjälp med NuTone LA226WH ställ en fråga nedan och andra användare kommer att svara dig
Dörrklocka NuTone Manualer
23 September 2024
23 September 2024
23 September 2024
23 September 2024
23 September 2024
23 September 2024
23 September 2024
19 September 2024
19 September 2024
19 September 2024
Dörrklocka Manualer
- Dörrklocka Philips
- Dörrklocka Panasonic
- Dörrklocka Grundig
- Dörrklocka Honeywell
- Dörrklocka Quigg
- Dörrklocka Alecto
- Dörrklocka Arendo
- Dörrklocka Orbegozo
- Dörrklocka Fagor
- Dörrklocka Silvercrest
- Dörrklocka Nedis
- Dörrklocka Cata
- Dörrklocka Renkforce
- Dörrklocka Sencor
- Dörrklocka Balay
- Dörrklocka Ezviz
- Dörrklocka Trust
- Dörrklocka Elro
- Dörrklocka EMOS
- Dörrklocka KlikaanKlikuit
- Dörrklocka Imou
- Dörrklocka Hama
- Dörrklocka Byron
- Dörrklocka Elektrobock
- Dörrklocka Infiniton
- Dörrklocka Aspes
- Dörrklocka Velleman
- Dörrklocka Swissvoice
- Dörrklocka Smartwares
- Dörrklocka Profile
- Dörrklocka Marquant
- Dörrklocka Eufy
- Dörrklocka Steren
- Dörrklocka Perel
- Dörrklocka Envivo
- Dörrklocka Olympia
- Dörrklocka Belkin
- Dörrklocka GeoVision
- Dörrklocka Arlo
- Dörrklocka Nest
- Dörrklocka Grothe
- Dörrklocka DIO
- Dörrklocka Chacon
- Dörrklocka Reolink
- Dörrklocka Konig
- Dörrklocka Delta
- Dörrklocka Foscam
- Dörrklocka Swann
- Dörrklocka Extel
- Dörrklocka M-e
- Dörrklocka Lorex
- Dörrklocka Gira
- Dörrklocka Ring
- Dörrklocka HQ
- Dörrklocka Fanvil
- Dörrklocka Smart
- Dörrklocka REV
- Dörrklocka Friedland
- Dörrklocka X-Sense
- Dörrklocka Doorsafe
- Dörrklocka ORNO
- Dörrklocka Mercury
- Dörrklocka Bitron Video
- Dörrklocka Apelson
- Dörrklocka Heidemann
- Dörrklocka Unitec
- Dörrklocka Baseline
- Dörrklocka Kogan
- Dörrklocka Legrand
- Dörrklocka Intertechno
- Dörrklocka EKO
- Dörrklocka Intersteel
- Dörrklocka Merlin
- Dörrklocka Desa
- Dörrklocka Mr Safe
- Dörrklocka AVANTEK
- Dörrklocka SkyBell
- Dörrklocka ALC
- Dörrklocka Bearware
- Dörrklocka Vibell
Nyaste Dörrklocka Manualer
21 Oktober 2024
20 Oktober 2024
15 Oktober 2024
12 Oktober 2024
10 Oktober 2024
9 Oktober 2024
8 Oktober 2024
7 Oktober 2024
5 Oktober 2024
5 Oktober 2024
