PCE U2 5050 Bruksanvisning
Läs nedan 📖 manual på svenska för PCE U2 5050 (9 sidor) i kategorin Växla. Denna guide var användbar för 4 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare
Sida 1/9
DE
EN
Produktbeschreibung
Ladesteckdose mit 2x USB-Anschlüssen Typ A und integriertem Netzteil für den Einbau in
Betriebsmittel.

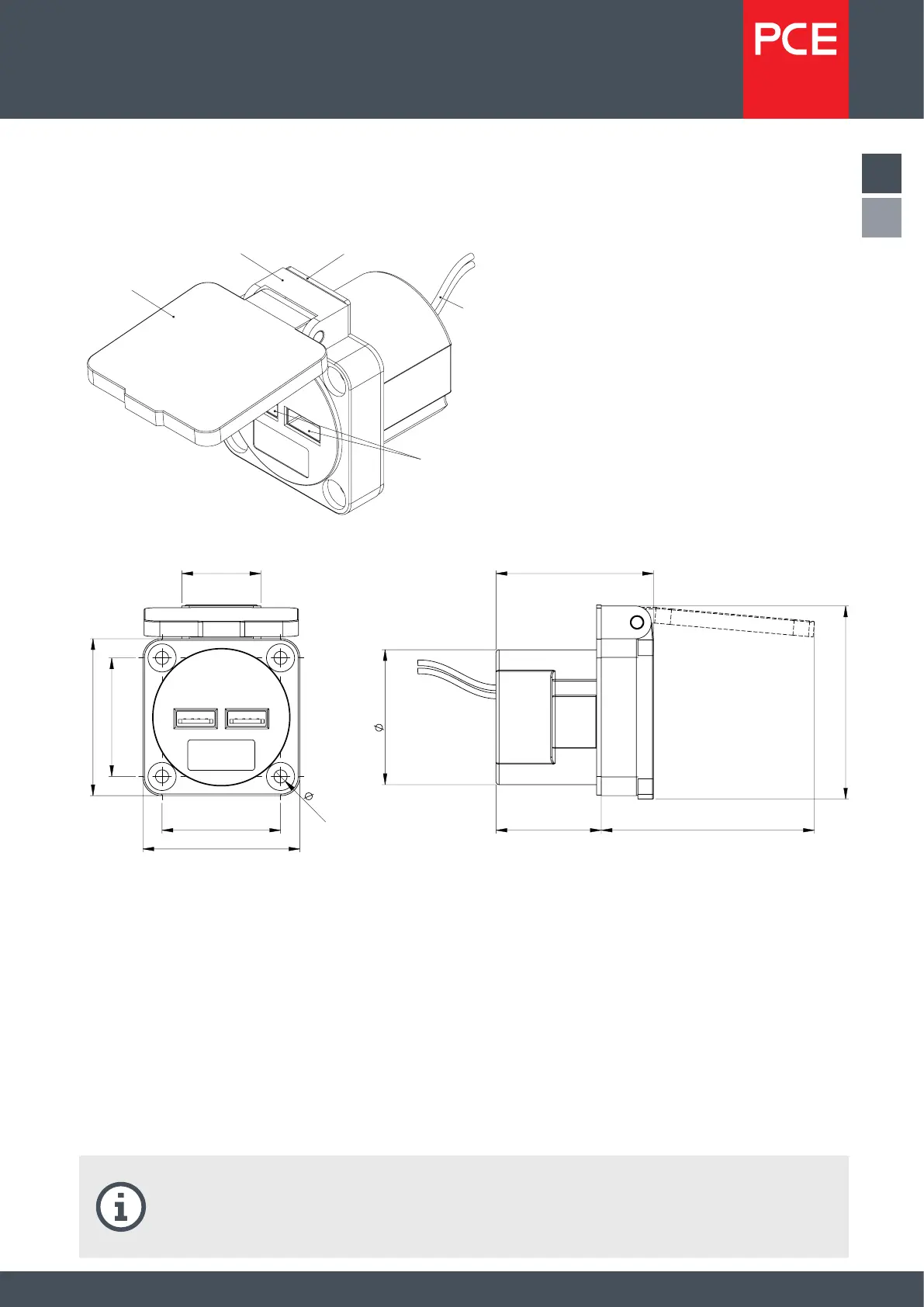

Abmessungen
38
38
50
50
25,5
4,20
34
43,5
62,5
69
50,3
Allgemeine Information
Diese Installationsanleitung beinhaltet die wesentlichen Anweisungen für die sachgerechte
Installation der Ladesteckdose. Die Installationsanleitung richtet sich an die elektrotechni-
schen Fachkräfte.
Bestimmungsgemäße Verwendung
Ladesteckdose ist geeignet für:
• Laden und Betreiben von mobilen Endgeräten mit USB-Stecker Typ A
• Vertikale Gebrauchslage mit Klappdeckel-Önung nach oben
• Einsatz gemäß den länderspezischen Netz-Anschlussbedingungen und technischen
Daten. Alle Vorgaben zur Montage und Installation sind einzuhalten.
Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.
PC Electric GmbH übernimmt keine Haftung für entstandene Schäden durch:
• Nichtbeachtung dieser Anleitung
• Nicht bestimmungsgemäße Verwendung
• Installation durch nicht elektrotechnische Fachkräfte
2
1
3
4
5
1. Klappdeckel
2. Befestigungsansch mit Gehäuse
3. Flanschdichtung
4. Anschlussleitungen (braun -
Außenleiter L, blau - Neutralleiter N)
5. 2x USB-Anschlüsse Typ A
USB LADESTECKDOSE TYP A U2 5050
111220 USB Ladesteckdose IA V.1.0 Installationsanleitung
DE
EN
Sicherheitsinformation
Allgemeine Sicherheitshinweise sind unter
https://www.pcelectric.at/de/safety.html
WARNUNG
Stromschlaggefahr durch unter Spannung stehende Betriebsmittel!
Vor Beginn aller Arbeiten folgende Sicherheitsschritte vornehmen:
• Freischalten
• Gegen Wiedereinschalten sichern
• Spannungsfreiheit feststellen
• Erden und kurzschließen
• Benachbarte, unter Spannung stehende Teile abdecken oder abschranken
WARNUNG
Verletzungsgefahr durch nicht sachgerechte Bedienung!
• Ladesteckdose ist für den Einsatz in explosionsfähiger Atmosphäre nicht geeignet
• Produkt mit verschmutzten oder korrodierten Kontakten sofort außer Betrieb nehmen
Montage und Installation
1. Montagelöcher
vorbereiten
2. Flanschdichtung am
Rahmen positionieren
3. Ladesteckdose im
Montageloch positionieren
4. Befestigungsansch mit
geeigneten Schrauben
montieren
5. Flanschdichtung auf
richtigen Sitz kontrollieren
6. Anschlussleitungen
anschließen
N
PE
L
6A, B
max. Ø 3,5-4,2mm
110 Ncm
38
Ø 4,2
38
Ø 44
USB LADESTECKDOSE TYP A U2 5050
211220 USB Ladesteckdose IA V.1.0 Installationsanleitung
PC Electric GesmbH
Diesseits 145
4973 St. Martin i.I.
AUSTRIA
TEL +43 7751 61220
FAX +43 7751 6969
office@pcelectric.at
DE
EN
Artikel Nr.: 11220
11220 USB Ladesteckdose IA V.1.0
© PC Electric GesmbH
Technische Änderungen sowie eventuelle Druckfehler vorbehalten.
Konformität
Ladesteckdose entspricht den Anforderungen der folgenden Richtlinien:
• Niederspannungsrichtlinie 2014/35/EU
• EMV-Richtlinie 2014/30/EU
• RoHS 2011/65/EU und 2015/863/EU
Ladesteckdose erfüllt die Anforderungen der Normen:
• IEC 62368-1 / EN 62368-1
• EN 55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 55024:2010+A1:2015
Technische Daten USB Ladesteckdose Typ A
Eingang 240 V AC 50/60 Hz 0,15 A
Ausgang 5 V DC 2,1 A
Nennstrom 2,1 A
Ausgangsspannung 2 x 5 V DC
Standby Leistung max. 0,3 W
IP-Schutzart (Klappdeckel geschlossen / oen) IP54 / IP20
Schutzklasse II
Verschmutzungsgrad 2
Umgebungstemperatur -5° C bis +35° C
Relative Luftfeuchtigkeit 30 % bis 60 %
Material Gehäuse / Klappdeckel PC / PA66
Klappdeckel Winkel-Önung 140°
Kurzschluss-Schutz für USB-Ausgang ja
Überlastschutz für USB-Ausgang ja
Überspannungskategorie II
Anschlussleitungen-Länge ca. 180 mm
Anschlussleitungen-Querschnitt 22-18 AWG
Gewicht 70 g
Höhenlage bis 2000 m N.N.
Farbe ähnlich RAL 1023
Lieferumfang
1. USB Ladesteckdose
2. Flanschdichtung
USB LADESTECKDOSE TYP A U2 5050
3Installationsanleitung
