Sida 1/60

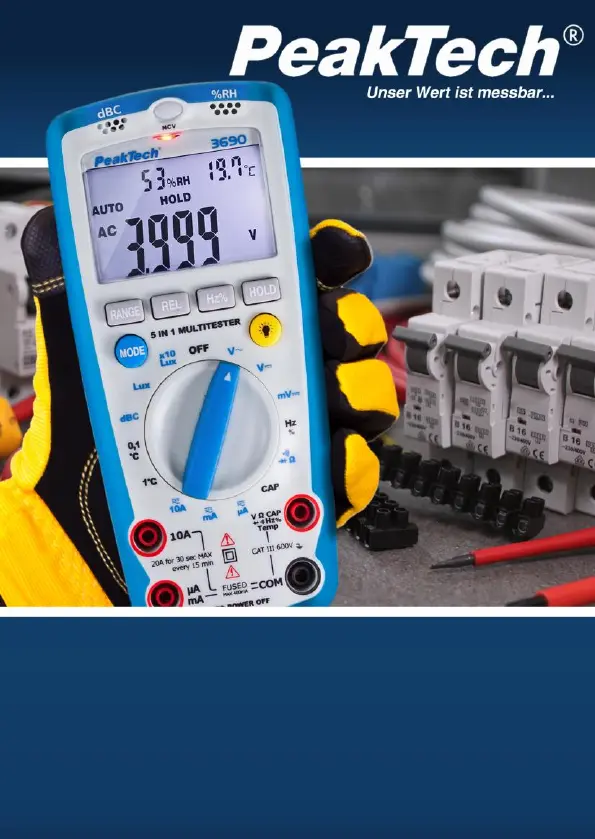

Bedienungsanleitung /
Operation manual
„5 in 1“ Digital-Multitester
PeakTech® 3690
1
1. Sicherheitshinweise zum Betrieb des Gerätes
Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien
der Europäischen Union zur CE-Konformität: 2014/30/EU
(Elektromagnetische Verträglichkeit), 2014/35/EU
(Niederspannung), 2011/65/EU (RoHS).
Überspannungskategorie III 600V; Verschmutzungsgrad 2.
CAT I: Signalebene, Telekommunikation, elektronische Geräte
mit geringen transienten Überspannungen
CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente
etc.
CAT III: Versorgung durch ein unterirdisches Kabel;
Festinstallierte Schalter, Sicherungsautomaten, Steckdosen
oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B. über
Freileitungen versorgt werden und damit einer stärkeren
Blitzbeeinussung ausgesetzt sind. Hierunter fallen z.B.
Hauptschalter am Stromeingang,
Überspannungsableiter, Stromverbrauchszähler und
Rundsteuerempfänger
Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder
Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend
aufgeführte Sicherheitshinweise zum Betrieb des Gerätes
unbedingt zu beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,
sind von Ansprüchen jeglicher Art ausgeschlossen.
* Dieses Gerät darf nicht in hochenergetischen Schaltungen
verwendet werden.
* Gerät nicht auf feuchten oder nassen Untergrund stellen.
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren,
Transformatoren usw.) betreiben
2
* maximal zulässige Eingangsspannung von 600V AC/DC nicht
überschreiten.
* maximal zulässige Eingangswerte unter keinen Umständen
überschreiten (schwere Verletzungsgefahr und/oder
Zerstörung des Gerätes)
* Die angegebenen maximalen Eingangsspannungen dürfen
nicht überschritten werden. Falls nicht zweifelsfrei
ausgeschlossen werden kann, dass diese Spannungsspitzen
durch den Einuss von transienten Störungen oder aus
anderen Gründen überschritten werden muss die
Messspannung entsprechend (10:1) vorgedämpft werden.
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig
geschlossen ist.
* Defekte Sicherungen nur mit einer dem Originalwert
entsprechenden Sicherung ersetzen. Sicherung oder
Sicherungshalter kurzschließen. niemals
* Vor dem Umschalten auf eine andere Messfunktion
Prüeitungen oder Tastkopf von der Messschaltung
abkoppeln.
* Keine Spannungsquellen über die mA, A und COM-–
Eingänge anlegen. Bei Nichtbeachtung droht
Verletzungsgefahr und/oder die Gefahr der Beschädigung des
Multimeters.
* Der 10A-Bereich ist durch eine Sicherung abgesichert.
Strommessungen nur an Geräten mit entsprechender
Absicherung durch Sicherungsautomaten oder Sicherungen
(10A oder 2000VA) vornehmen.
* Bei der Widerstandsmessungen keine Spannungen anlegen!
* Keine Strommessungen im Spannungsbereich (V/)
vornehmen.
* Gerät, Prüeitungen und sonstiges Zubehör vor
Inbetriebnahme auf eventuelle Schäden bzw. blanke oder
geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine
Messungen vornehmen.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in
Gummischuhen bzw. auf einer Isoliermatte durchführen.
* ssspitzen der Prüeitungen nicht berühren. Me
* Warnhinweise am Gerät unbedingt beachten.
