PeakTech 6210 Bruksanvisning
PeakTech
Mätutrustning
6210
Läs nedan 📖 manual på svenska för PeakTech 6210 (23 sidor) i kategorin Mätutrustning. Denna guide var användbar för 3 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare
Sida 1/23
Bedienungsanleitung /
Operation manual

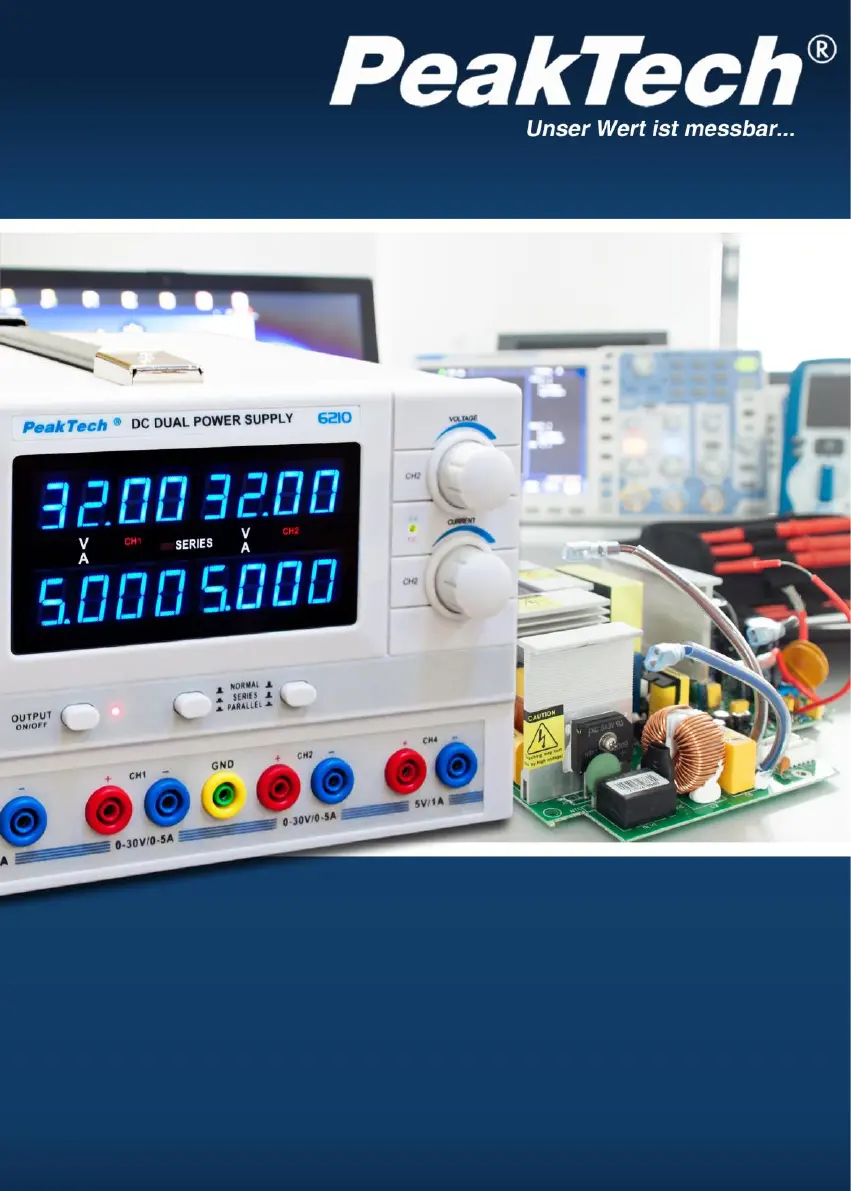

Stabilisiertes Doppel-Labornetzgerät /
Regulated Double Laboratory Power Supply
PeakTech 6210
Sicherheitshinweise zum Betrieb des Gerätes
Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-
Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung),
2011/65/EU (RoHS).
Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder
Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum
Betrieb des Gerätes unbedingt zu beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art
ausgeschlossen.
* Dieses Gerät darf nicht in hochenergetischen Schaltungen verwendet werden.
* Vor Anschluss des Gerätes an eine Steckdose überprüfen, dass die Spannungseinstellung am Gerät
mit der vorhandenen Netzspannung übereinstimmt
* Gerät nur an Steckdosen mit geerdetem Schutzleiter anschließen
* Gerät nicht auf feuchten oder nassen Untergrund stellen.
* Gerät, Prüeitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke
oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen.
* Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. Sicherung
oder Sicherungshalter kurzschließen. niemals
* Ventilationsschlitze im Gehäuse unbedingt freihalten (bei Abdeckung Gefahr eines Wärmestaus im
Inneren des Gerätes)
* Keine metallenen Gegenstände durch die Ventilationsschlitze stecken.
* Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr beim Umkippen des Gerätes)
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
* Verwenden Sie ausschließlich 4mm-Sicherheitstestkabelsätze, um eine einwandfreie Funktion des
Gerätes zu gewährleisten.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer
Isoliermatte durchführen.
* Messspitzen der Prüeitungen nicht berühren.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät darf nicht unbeaufsichtigt betrieben werden
* Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder
Nässe aussetzen.
* Starke Erschütterung vermeiden.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein
(wichtig beim Transport von kalten in warme Räume und umgekehrt)
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stotuch und einem milden
Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entammbaren Stoffen.
* Önen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualizierten Service-
Technikern durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsäche legen, um Beschädigung der
Bedienelemente zu vermeiden.
* Keine technischen V eränderungen am Gerät vornehmen.
* -Messgeräte gehören nicht in Kinderhände-
-1-
Reinigung des Gerätes:
Vor dem Reinigen des Gerätes, Netzstecker aus der Steckdose ziehen. Gerät nur mit einem feuchten,
fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies
könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.
1. Einführung
Das PeakTech® 6210 ist ein präzisionsgeregeltes Labornetzgerät mit einer hohen Leistungsfähigkeit.
Das PeakTech® 6210 verfügt über 2 regelbare Ausgänge und 2 Festspannungsausgänge mit jeweils
5V/1A, sowie Konstantspannungsbetrieb, Konstantstrombetrieb, Überspannungsschutz- und
Überlastungsschutzfunktion .
Die Spannungs- und Strom-Werte der Ausgänge sind linear angepasst und können mit Hilfe der
internen Schaltung automatisch Parallel oder in Reihe geschaltet werden. Somit ist der Betrieb bei in
Reihe geschalteten Ausgängen mit einer maximalen Ausgangssp von V, bei Parallel annung 60
geschalteten Ausgängen mit einem maximalen Ausgangsstrom von A möglich 10 .
Mit dieser hohen Stabilität ist dieses Netzteil für den Einsatz in Schulen, Ausbildung, Labor, Universität
und im Service geeignet.
1.1 Merkmale
2 regelbare Ausgä e 0 - ng 30V
2 Festspannungsausgänge mit je 5V / 1A
lineare Spannung und Strom-Ausgänge
jeweils x 4-stellige LED-Anzeigen für Spannung und Strom 4
Niedrige Restwelligkeit
Überlastschutz
CV / CC Modus
Auto Tracking Output
Auto Parallel- Reihenschaltung oder
Verdoppelung der Ausgangsspannung im Reihenbetrieb
Verdoppelung des Ausgangsstroms im Parallelbetrieb
8 Stunden Dauerbetrieb bei voller Belastung
Robustes Metallgehäuse
Um die Lebensdauer des Netzgerätes zu erhöhen, empfehlen wir Ihnen, das Gerät nicht länger als acht
Stunden täglich unter Volllast zu betreiben.
-2-
