Sida 1/8

Empfänger,dermit derKamera“gepaart”ist,kanndiesynchronisierten

Signaleempfangen.HierdurchisteineAbhörsicherheit gegeben.

Die Kamera ist wetterfest (Schutzart IP65) und somit sowohl zur

Überwachung von Innenräumen, als auch zur Montage an einer

geschützten Stelle im Außenbereich geeignet. Das Netzgerät muss

jedoch vor Feuchtigkeit und Nässe geschützt werden. Die Kamera ist

nicht geeignet für Umgebungen, in denen ein hoher Salz- oder

Säuregehalt(z.B.AmmoniakinStällen)inderLuftherrscht.

Die Kamera ist für den Betrieb in privaten Haushalten und für den

Einsatz im Außenbereich konzipiert. Bitte beachten Sie die

europäischen und landesspezifischen gesetzlichen Regelungen zu

Videoüberwachung und Tonaufnahme, sofern Sie Bereiche außerhalb

IhrerWohnungoderIhresGrundstücksüberwachen.Grundsätzlichsollte

die Kamera zum Schutz der Privatsphäreanderer Personen soinstalliert

werden, dass keine öffentlichen Bereiche, Straßen oder benachbarte

Grundstücke überwacht werden können. Zudem sollten Besucher vor

Betreten des Grundstücks auf die Videoüberwachung durch die Kamera

hingewiesen werden. Eine Videoüberwachung ersetzt nicht Ihre

Sorgfalts-,Vorsorge-oderAufsichtspflicht.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich

Kinder) mit eingeschränkten physischen, sensorischen oder geistigen

Fähigkeitenoder mangels Erfahrungund/oder mangelsWissen benutzt

zu werden, es sei denn, sie werden durch eine für ihre Sicherheit

zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen,

wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um

sicherzustellen,dasssienicht mitdemGerätspielen.

Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht

bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der

Hersteller haftet nicht für Schäden, die durch nicht bestimmungs-

gemäßenGebrauchoderfalscheBedienungverursacht werden.

Kamera DW700K mit Halterung und 3,2 m Anschlusskabel für

Netzgerät

Antenne

Netzgerät9VDCmit 2,4mKabel

Befestigungsmaterial

Bedienungsanleitung

3. Lieferumfang

Bedienungsanleitung

1. Einleitung

2. BestimmungsgemäßeVerwendung

Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch.

Die Bedienungsanleitung gehört zu diesem Produkt und enthält

wichtigeHinweisezurInbetriebnahmeundHandhabung.

LesenSieauchdieBedienungsanleitungdesGrundsets.

Beachten Sieimmer alle Sicherheitshinweise. SolltenSie Fragen haben

oderunsicherin Bezugauf dieHandhabungderGeräte sein,dannholen

SiedenRateinesFachmannesein.

Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an

Dritteweiter.

Die Zusatz Funk-Überwachungskamera besteht aus der Kamera

DW700KmitintegriertemPIR-BewegungsmelderundeinemNetzgerät.

DieZusatzkameraisteinoptionalesZubehörzurErgänzungeinesDW700

oder DW500 Sets. Die Kamera dient zur Überwachung von Objekten

(z.B.Räumen,Tür-undEingangsbereichen,Einfahrten)mitBildundTon.

Die Bild- und Tonübertragung der Kamera zum Empfänger erfolgt

verschlüsseltim2,4GHzFrequenzbereich.

Die Spannungsersorgung der Kamera erfolgt über das mitgelieferte

Netzgerät,angeschlossenanNetzspannung230V~AC,50Hz.

Bei ausreichenden Lichtverhältnissen wird ein Farbbild von der Kamera

übertragen. Wirddie Umgebungsbeleuchtung zu schwach, schaltet sich

automatisch die integrierte Infrarotbeleuchtung ein. Hierbei wird der

Nahbereich(biszumax.12m)ausgeleuchtetunddasVideobildschaltet

für eine bessere Empfindlichkeit in den schwarz/weiß- Modus. Um die

Überwachung bei Dunkelheit oder bei schlechten Lichtverhältnissen zu

verbessern, sinddie in der Kamera eingebauten Weißlicht-LED-Strahler

automatisch nach Bewegungserkennung, nach Zeitplan oder manuell

zuschaltbar. Die enthaltene Lichtquelle ist für die Bildaufnahme

vorgesehen.SieistnichtfürandereAnwendungenbestimmt.DieKamera

istnichtzurRaumbeleuchtungimHaushaltgeeignet.

Eskönnen Bildervonbis zuvier Funk-Kameras DW700Kam Empfänger

empfangen werden. Die Kanäle können manuell einzeln oder

automatischinSequenzen nacheinanderangezeigt werden.Sie können

auch gleichzeitig am zwei- oder viergeteilten Bildschirm betrachtet

werden.

DieFunkübertragung erfolgt aufdigitaler Basisauf immerwechselnden

Frequenzen (Frequenzhopping), die zwischen Kamera und Empfänger

synchronisiert sind. Jede Kamera kann nur an Empfänger

angemeldet werden. Bei Anmeldung an einem anderen Empfänger

verschwindet das Bild wieder vom ersten Empfänger. Nur der

einem

DW700K v.2

Zusatz-Full-HD-Funk-Überwachungskamera

4. Technische Daten

5. Ausstattung

Kamera DW700K

Netzgerät

Frequenzband 2400,0 -2483,5MHz

abgestrahltemaximaleSendeleistung <100mW

Betriebsspannung 9-12V DC(Netzgerät)

Stromaufnahme max.1380mA

Bildsensor 1/2,7”CMOS

Auflösung max.1920 x1080 p

Objektiv 3,6mm /F1.9

Erfassungswinkel ca.84° horizontal

Lichtempfindlichkeit 3,5Lux (ohneIR-LEDs).

Dämmerungssensor 5-30 Lux (IR schaltet an)/ >30 Lux (IR

schaltetaus)

Ausleuchtung 1x Hochleistungs-LEDs, 6x Weißlicht-

LED-Strahler(6W)

Infrarotfilter automatischerAustausch

Weitsicht bei Nacht Hochleistungs-LED:max. 12m

Weißlicht-LED-Strahler: 500 Lumen,

max.25 m

ErfassungsbereichPIR-Bewegungsmelder: 6m ,max. 80°

Mikrofon/Lautsprecher eingebaut

Kamerakabellänge 3,2m

Schutzart IP65

Gehäuseabmessungenohne Wandhalter: 81x 94x 127mm

Betriebstemperatur -10° Cbis +40° C

Modellkennung: CS18J

Eingangsspannung: 230 V

Eingangswechselstromfrequenz: 50 Hz

Ausgangsspannung: 9,0 V

Ausgangsstrom: 2,0 A

Ausgangsleistung: 18,0W

Durchschnittliche Effizienz im Betrieb: 86,3 %

Effizienz bei geringer Last: 84,9 %

Leistungsaufnahme bei Nulllast: 0,10 W

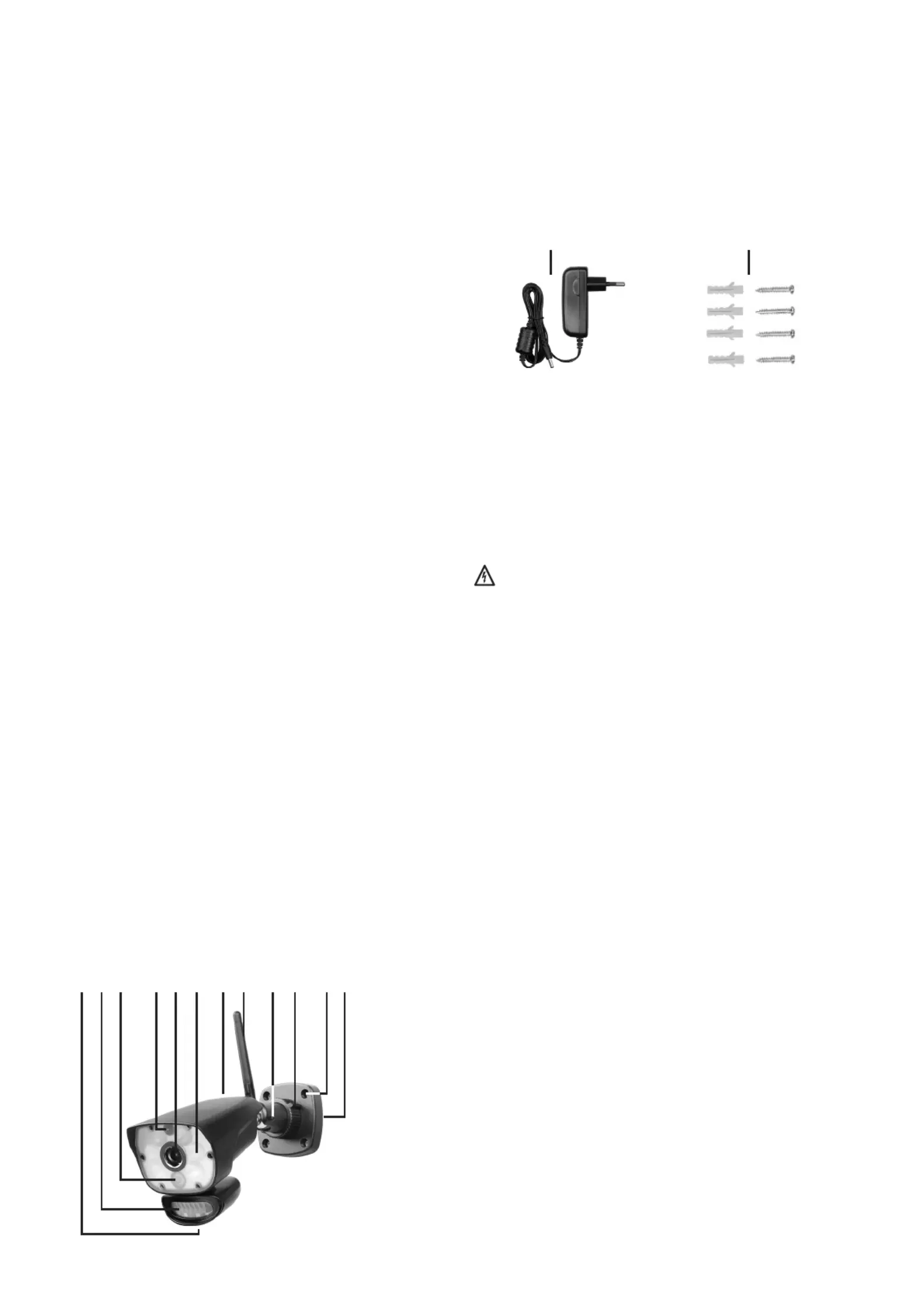

Kamera DW700K

Zubehör

Gefahr!

1 Lautsprecher

2 Dämmerungssensor und

PIR-Bewegungssensor

3 IR-Hochleistungs-LED

4 Mikrofon

5 Objektiv

6 Weißlicht-LED-Strahler

13 Netzgerät

Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit beim

Betrieb des Gerätes. Beachten Sie, dass die Nichtbeachtung dieser

Sicherheitshinweisezu erheblichenUnfallgefahren führenkann.

Bei Nichtbeachtung dieses Hinweises werden Leben,

Gesundheitund Sachwertegefährdet.

Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät,

Verpackungsmaterial oder Kleinteilen! Andernfalls droht

LebensgefahrdurchErsticken!

Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine

Leitungen für Gas, Strom, Wasser oder Telekommunikation!

Andernfallsdroht Lebens-,Verletzungsgefahr!

Behandeln Sie die Zuleitungen vorsichtig! Verlegen Sie diese so,

dass sie nicht beschädigt werden können und keine Stolpergefahr

darstellen. Ziehen Sie die Kabel nicht über scharfe Kanten, und

quetschen oder klemmen Sie sie nicht anderweitig ein. Andernfalls

drohenLebens-undVerletzungsgefahr!

Achten Sie darauf, dass die Steckdose zur Versorgung der

Kamera sich in deren Nähe befindet und leicht zugänglich

ist, um die Kamera im Bedarfsfall schnell vom Netz tren-

nenzukönnen.

Achten Sie bei der Überwachung von Babys oder Kleinkindern

darauf, dass die Kamera und das Kabel außer Reichweite des

Kindessind. Andernfallsdrohen Lebens-und Verletzungsgefahr!

Um Verletzungen vorzubeugen, befestigen Sie die Kamera

zuverlässiggemäß denMontageanweisungen.

Verhindern Sie, dass das Netzgerät mit Feuchtigkeit in Berührung

kommt und tauchen Sie die Geräte nicht ins Wasser ein!

Andernfallsdroht Lebensgefahr!

Betreiben Sie die Geräte ausschließlich mit den empfohlenen

Netzgeräten. Vergewissern Sie sich vor dem Anschluss der

Netzgeräte, dass die Spannung vorschriftsmäßig 230 V ~ AC, 50

Hz beträgt und mit einem Leitungsschutzschalter ausgestattet ist.

Andernfallsdroht Lebensgefahrund Brand!

6. Sicherheitshinweise

1 2 3 4 5 6 7 8 9 10 11 12

13 14

7 Paarungs-Taste

8 Antenne auf Antennenbuchse

9 Feststellschraube

10 Feststellring

11 Schraubenloch

12 Halterung

14 Dübel und Schrauben

eingebauten Weißlicht-LED-Strahler automatisch nach

Bewegungserkennung,nachZeitplanodermanuellzuschaltbar.

Achten Sie darauf, dass der Montageort der Kamera möglichst

staub- und vibrationsfrei ist, und dass eine gute Luftzirkulation

gegebenist.

Achten Siedarauf,dasssichin der NähederKameraeine Steckdose

befindet. Optional können Sie ein Verlängerungskabel verwenden

(VKD-6M bzw. Unterputz-Netzgerät ORBIT-12/2000V, s. Kapitel

11“OptionalesZubehör”).

Um Fehlfunktionen zu vermeiden, darf

installiertwerden.

Die maximale Reichweite der Funkübertragung beträgt ca. 150 m

(bzw. bei optimalen Bedingungen bis zu 200m) bei Sichtkontakt

zwischen Kamera und Empfänger. In Gebäuden ist die Reichweite

durch Wände (insbesondere Stahlbeton-Wände) und Decken deutlich

geringer (typisch ca. 20 m). Eine Garantie für diese Reichweite ist

jedoch nicht möglich, da die örtlichen Gegebenheiten am

Aufstellungsort diese negativ beeinflussen können. Eine

Verschlechterung der Reichweite ist z.B. zu erwarten durch folgende

Einflüsse:

Wände und Decken, insbesondere solche aus Stahlbeton oder

Metall

Metallflächenz.B.Kühlschrank,Blechregale

BeschichteteFenster(z.B.Energiespar-Fenster)

Heizkörper

Starke elektrische Felder und andere Funkgeräte, z. B.

Mikrowellenherde, Funktelefone, Mobiltelefone, Funk-Geräte im

2,4GHzBereich,elektrischeMotorenund 230VLeitungen.

GeräteaufdergleichenoderbenachbartenFunk-Frequenz(z.B.ein

WLAN-System, Funk-Wetterstation, Funk-Thermostat), evtl. auch

inderNachbarschaft

Witterung (Regen,Nebel,Schneefalletc.)

größereHindernisse imAußenbereich (z.B.Bäume)

Verwenden Sie bei der Montage ein optional erhältliches

Antennenverlängerungskabel (s. Kapitel 18 “Optionales Zubehör”

Funkreichweite

WaskönnenSiefüreineVerbesserungtun?

pro Überwachungsort/

Haus/Wohnungnur einFunk-System

WollenSiedieKamera(IP65)imAußenbereichmontieren:

sollte der Montageort nach Möglichkeit vor direktem

Regeneinfall geschützt sein - Regen direkt vor dem Objektiv

kanneineBewegungserkennungauslösen.

mussdasNetzgerätimAußenbereichsein.

müssen die Steckerverbindungen zum Netzgerätkabel so

geschützt werden, dass keine Nässe in die Verbindungen

gelangenkann.

Achten Sie darauf, dass sich eine geeignete Durchführungs-

möglichkeit für das Netzgerätekabel (und ggf. für das

Antennenverlängerungskabel)amMontageortbefindet.

Achten Sie darauf, dassdie Kamera eine gute Funk-Verbindung

zum Empfänger hat. Für eine bessere Verbindung kann die

Antenne durch Verwendung eines Antennenverlängerungs-

kabels auf der Wandinnenseite platziert werden (s. Kapitel

„OptionalesZubehör“).

SetzenSiedie Kameraund dasNetzgerät nicht derNähevon Feuer,

HitzeoderlangandauernderhoherTemperatureinwirkungaus!

Schützen Sie die Geräte vor starken mechanischen Bean-

spruchungenundErschütterungen!

SchützenSiedieGerätevorstarkenmagnetischenoderelektrischen

Feldern!

Verwenden Sie das Gerät nur mit den gelieferten Originalteilen

oderOriginalzubehör!

Überprüfen Sie vor dem Zusammenbau und der Inbetriebnahme

dieLieferungaufBeschädigungenundVollständigkeit!

Trennen Sie bei längerem Nichtbenutzen der Kamera sie immer

vom230VNetz.

Schließen Sie kein beschädigtes Gerät (z.B. Transportschaden) an.

Trennen Sie bei Beschädigungen die Kamera inklusive der

Verkabelung sofort vom230 V Netz! Lassen SieSchäden sofort von

einem Fachmann beheben. Ziehen Sie das Netzgerät aus der

Steckdose. Andernfalls droht Lebensgefahr durch Stromschlag und

Brand!

Dieses System erzeugt und verwendet Funksignale. Wenn die

Geräte nicht in Übereinstimmung mit der Anleitung installiert und

betrieben werden, kann dies eine Störung anderer Geräte zur Folge

haben, bzw. können diese durch andere Geräte gestört werden.

Versuchen Sie solche Störungen zu vermeiden, indem Sie die

PositionderGeräteverändern.

Bevor Sie die Kamera montieren, planen Sie zuerst deren

Montagestelle. Überprüfen Sie von dort aus vor der Montage die

FunktionderKameraunddieFunk-Übertragung.

AchtenSie auf folgendePunkte:

Die Kamera sollte so angebracht werden, dass möglichst kein

direktes Licht oder Sonneneinstrahlung auf das Objektiv fällt,

ansonsten kann das Bild übersteuert werden. Denken Sie daran,

dass die Position der Sonne nicht konstant ist. Überprüfen Sie am

besten vor der Montage das Kamerabild. Nehmen Sie hierzu das

Gerät in Betrieb und halten Sie die Kamera an die gewünschte

Stelle. Verändern Sie bei Bedarf die Kameraposition, bis Sie den

optimalenBildausschnittgefundenhaben.

Richten Sie die Kamera für die nächtliche Aufnahme nicht nach

außen durch ein Glasfenster oder auf helle Gegenstände im

Vordergrund, da hierbei das Bild durch Reflexion der

Infrarotausleuchtunggestörtwird.

Wählen Sie den Abstand zwischen Kamera und Objekt je nach der

gewünschtenDetailerkennungaus.

Wenn Sie automatische Aufnahmen durch Bewegungserkennung

starten möchten, dann achten Sie darauf, dass im

Erfassungsbereich des PIR-Bewegungssensors keine Hintergrund-

bewegung vorhanden ist wie z. B. Bäume, deren Äste sich im Wind

bewegenkönnen.

Die Kamera besitzt eine Infrarotausleuchtung (eine Hochleistungs-

LED) für den Nahbereich. Diese wird über den Dämmerungssensor

geschaltet. Um die Überwachung bei Dunkelheit oder bei

schlechten Lichtverhältnissenzu verbessern, sind die in der Kamera

7. Platzierungder Kamera

Produktspecifikationer

Varumärke:	Pentatech
Kategori:	övervakningskamera
Modell:	DW700K

Behöver du hjälp?

Om du behöver hjälp med Pentatech DW700K ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

övervakningskamera Pentatech Manualer

Pentatech AC92 Bruksanvisning

22 December 2024

Pentatech DW700 Bruksanvisning

22 December 2024

Pentatech DW700K Bruksanvisning

22 December 2024

Pentatech DF20K Bruksanvisning

9 September 2024

Pentatech KA09 Bruksanvisning

9 September 2024

Pentatech DW500K Bruksanvisning

8 September 2024

Pentatech AC50 Bruksanvisning

7 September 2024

Pentatech KA05 Bruksanvisning

7 September 2024

Pentatech AC20 Bruksanvisning

6 September 2024

Pentatech KA25 Bruksanvisning

5 September 2024

övervakningskamera Manualer

Nyaste övervakningskamera Manualer

Philips B120E Bruksanvisning

16 Januari 2025

Dahua Technology Pro IPC-HDPW5442G-Z Bruksanvisning

10 Januari 2025

Hikvision DS-2CE59U1T-AVPIT3ZF Bruksanvisning

8 Januari 2025

Hikvision IDS-2CD7526G0-IZHSY Bruksanvisning

8 Januari 2025

Hikvision DS-2CD2163G0-I(S) Bruksanvisning

8 Januari 2025

Hikvision DS-2CD2H83G1-IZS Bruksanvisning

8 Januari 2025

Speco Technologies O5LB1 Bruksanvisning

8 Januari 2025

ZKTeco AntarVis 2.0 Bruksanvisning

8 Januari 2025

Speco Technologies O2P30X Bruksanvisning

8 Januari 2025

TP Link InSight S345ZI Bruksanvisning

8 Januari 2025
