Sida 1/2
INSTALLATION GUIDE
Installationsanleitung | Guide d'installation | Guía de instalación | 安装指南
1. Connect cable to the IN-Port
Connect the cable to the IN-Port | Verbinden Sie das Kabel mit dem IN-Port |
Connectez le câble au IN-Port | IN-Port将电缆连接到
Schließen Sie das Kabel nicht an das an OUT-Port | Ne connectez pas le câble
au OUT-Port | No conecte el cable a la OUT-Port | OUT-Port请勿将电缆连接至
Do not connect the cable to the OUT-Port
VERSION 1.2
ATTENTION
AUFMERKSAMKEIT | ATTENTION | ATENCIÓN | 注意
IN-Port OUT-Port
Connect the cable to the IN-Port
Verbinden Sie das Kabel mit dem IN-Port
Connectez le câble au IN-Port
将电缆连接到 IN-Port
01 | Connect Fans
Fans verbinden | Connecter les ventilateurs | Conectar ventiladores | 连接风扇
Connect up to four D30-120 fans | Schließen Sie bis zu vier D30-120-Lüfter an | Connectez jusqu'à quatre ventilateurs
D30-120 | Conecte hasta cuatro ventiladores D30-120 | 连接最多四个 风扇D30-120
Scope of Delivery
Lieferumfang | Contenu de la livraison | Alcance de la entrega | 附件内容
2
1
THIS MANUAL IS FOR THE FOLLOWING MODELS
Dieses Handbuch gilt für die folgenden Modelle | Ce manuel concerne les modèles suivants |
Este manual es para los siguientes modelos | 此手册适用于以下型号
PH-F120D30_DRGB_PWM_BK01(_3P)
PH-F120D30_DRGB_PWM_WT01(_3P)
PH-F120D30R_DRGB_PWM_BK01(_3P)
PH-F120D30R_DRGB_PWM_WT01(_3P)
PH-F140D30_DRGB_PWM_BK01(_3P)
PH-F140D30_DRGB_PWM_WT01(_3P)
PH-F140D30R_DRGB_PWM_BK01(_3P)
PH-F140D30R_DRGB_PWM_WT01(_3P)
Black single (triple) pack
White single (triple) pack
Black reverse single (triple) pack
White reverse single (triple) pack
Black single (triple) pack
White single (triple) pack
Black reverse single (triple) pack
White reverse single (triple) pack
EN Phanteks will not take responsibility for any damages incurred due to
incorrect installation or usage of this product.
DE Phanteks übernimmt keine Verantwortung für Schäden, die durch eine falsche
Installation oder Verwendung dieses Produkts entstehen.
FR Phanteks décline toute responsabilité en cas de dommages résultant d’une
installation ou d’une utilisation incorrecte de ce produit.
ES Phanteks no se responsabilizará de los daños ocasionados por la instalación o
el uso incorrectos de este producto.
CN Phanteks 不会对安装中失误造成的任何损失负责，请仔细阅读本手册。
Bridge Clip
1x | 2x Corner Clip
3x | 6x Corner Clip Cable
1x | 2x 700 mm
D30 Fan
1x | 3x
Bridge Clip Connector
1x | 2x
Screw Cover Corner
2x | 4x Left
2x | 4x Right
Screw Cover Bridge
2x | 4x M4 Radiator Screw
4x | 12x 36 mm
UNC 6-32 Radiator Screw
4x | 12x 36 mm
Fan Screw
4x | 12x
D-RGB Motherboard Adapter
1x | 2x 80 mm
Phanteks Taiwan Inc.
11F., No. 150, Jian 1st Rd.,
Zhonghe Dist. New Taipei City 235
Taiwan
Importer EU
Axpertec Int. B.V. (EU)
Sydneystraat 33
3047 BP Rotterdam
The Netherlands
Importer US
Axpertec Inc. (US)
20465 E Walnut Dr. N
City of Industry, California 91789
United States
Online Manual
Online-Handbuch
Manuel en ligne
Manual en Linea
在线手册
Legenda
Legende | Légende | Leyenda | 说明
Remove | Entfernen | Retirer | Eliminar | 移除
Install | Installieren | Installer | Instalar | 安装
A B |To Phanteks D-RGB chassis - controller |To D-RGB motherboard
D-RGB CABLE CONNECTION D-RGB-Kabelverbindung | Connexion du câble D-RVB | Conexión de cable D-RGB | D-RGB 电缆连接
Entfernen Sie die Brückenklammern | Supprimer les clips de pont | Eliminar
clips de puente | 拆除桥式卡扣
Eckklammern entfernen | Supprimer les clips de coin | Eliminar clips de
esquina | 拆除角式卡扣
Zum Phanteks D-RGB-Chassis - Controller | Vers le châssis Phanteks D-RGB -
Contrôleur | Al chasis Phanteks D-RGB: controlador | Phanteks D-RGB至 机箱 - 控制器
Zum D-RGB-Motherboard | Vers la carte mère D-RGB | A la placa base
D-RGB | D-RGB至 主板
Lüfter ausrichten | Aligner les ventilateurs | Alinear
a las fans | 对齐风扇
Verbinden Sie Lüfter mit Bridge-Clips | Connectez
les ventilateurs avec des clips de pont | Conecte
ventiladores con clips de puente | 用桥式卡扣连接风扇
Verbinden Sie die restlichen Eckclips | Connectez les
clips d'angle restants | Conecte los clips de esquina
restantes | 连接剩余的角式卡扣
2. 3. Align fans Connect fans with Bridge Clips
1. 2. Remove Bridge Clips Remove Corner Clips
4. Connect the remaining Corner Clips
Fans behind chassis
Fans hinter dem Chassis | Ventilateurs
derrière le châssis | Ventiladores detrás
del chasis | 安装在机箱五金内部时
Fans vorne | Ventilateurs à l'avant |
Aficionados al frente | 安装在机箱五金外部时
Fans on front
CHASSIS | CHASSIS | CHÂSSIS | CHASIS | 机壳
CHASSIS | CHASSIS | CHÂSSIS | CHASIS | 机壳
Bridge Clip Connector
Bridge Clip

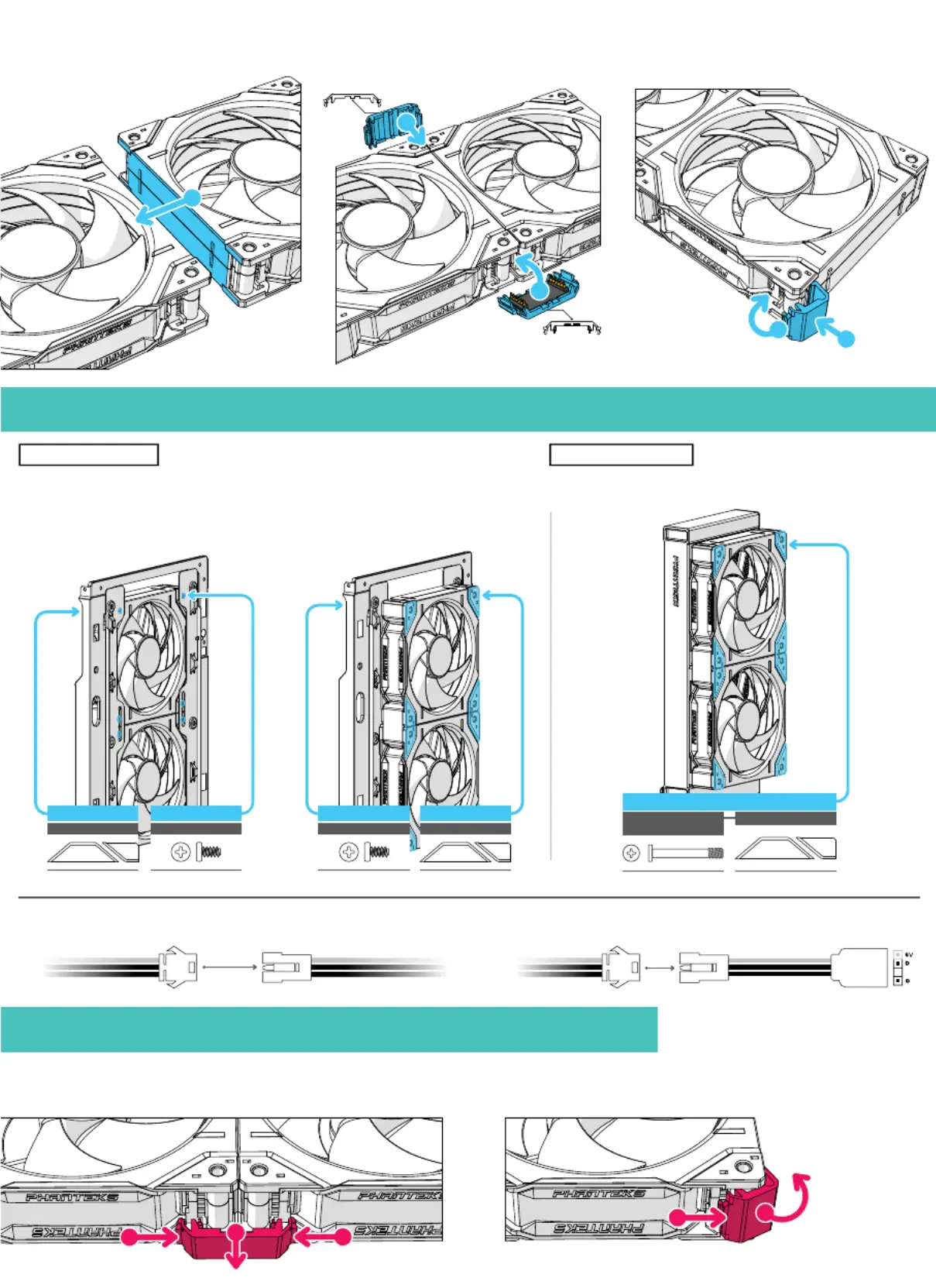

02 | Install Fans to Chassis
Installieren Sie die Lüfter am Gehäuse | Installer les ventilateurs sur le châssis | Instalar ventiladores en el chasis | 风扇安装
03 | Disconnect Fans
Trennen Sie die Lüfter | Déconnecter les ventilateurs | Desconectar ventiladores | 拆卸风扇
2
2
1
1
Chassis Installation
Chassis-Installation | Installation du châssis | Instalación del chasis | 安装到机箱上
Radiator Installation
Kühlerinstallation | Installation de radiateur | Instalación de radiadores | 安装到水冷排上
SCREW COVERS
INSTALL REAR
FAN SCREWS
INSTALL FRONT
SCREW COVERS
INSTALL FRONT
FAN SCREWS
INSTALL REAR RADIATOR FAN
SCREWS
INSTALL FRONT
SCREW COVERS
1
1
1
2
2
