Sida 1/13

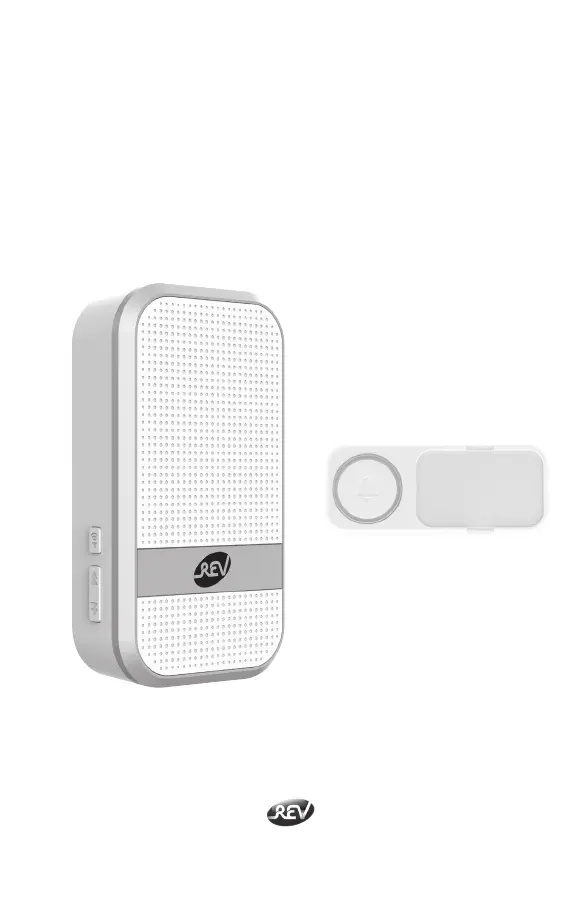

Funk-Gong Orchestra
Typ: DB500 + DB50
REV Ritter GmbH • Frankenstr. 1 - 4 • D-63776 Mömbris • www.rev.de
Tel. +49 900 117-1070* • Fax. +49 180 5 007410 • E-Mail: service@rev.de
* 36 Cent/Min. aus dem dt. Festnetz, Mobilfunkpreise abweichend.
02.19
2
Allgemeines
Lesen Sie die nachfolgende Bedienungsanleitung vor Inbetriebnahme aufmerksam
durch und bewahren Sie sie für späteres Nachschlagen auf. Der Klingeltaster ist für den
Außenbereich und nicht für den rauen Betrieb geeignet. Der Gong ist für die Montage in
trockenen Innenräumen (IP20) vorgesehen.
Hinweise
• Das Produkt ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.
• Dieses Set besteht aus je einem Sender (Klingeltaster) und einem Empfänger (Gong).
• Dieses Set bietet Ihnen die Möglichkeit eine Klingelanlage aufzubauen, ohne eine Verkabelung
vorzunehmen.
• Dieses Set ist nicht für die Integration in eine bestehende Klingelanlage vorgesehen.
• Die Reichweite zwischen Sender und Empfänger beträgt max. 150m im freien Feld. Das Funksignal
wird durch Wände, Mauern, Mobiliar und andere Hindernisse gesendet, ist allerdings abhängig von
den baulichen Gegebenheiten - Mauern, insbesondere Stahlbetonwände und -decken führen zu einer
Verringerung der Reichweite. Verändern Sie ggf. den Standort von Sender und/oder Empfänger.
• Durch Abschirmungen von Metallteilen kann der Empfang stark beeinträchtigt werden, so dass
eine Übermittlung des Signals nicht möglich ist. Befestigen Sie deshalb den niemals auf Sender
Metallflächen.
• Wenn Sie das Produkt für längere Zeit nicht nutzen, entfernen Sie die Batterien.
• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öffnen oder zu
reparieren.
Technische Daten
Reichweite Freifeld: max. 150m
Frequenz: 433,92MHz
Frequenzband: 433,05 – 434,79MHz
Max. Sendeleistung: <10mW
Batterie: Gong: 3x 1,5V AA (nicht im Lieferumfang enthalten)
Klingeltaster: 1x 12V 23A (im Lieferumfang enthalten)
Schutzart: Gong: IP20, nur zur Verwendung in trockenen Innenräumen
Klingeltaster: IP55, zur Verwendung im Außenbereich
Lautstärke: 100dB (4-Stufen regelbar)
Anzahl Melodien: 52 Melodien wählbar
Schutzklasse: Schutzkleinspannung
Sicherheitshinweise Batterien
• Eine falsche Polung der Batterien kann das Gerät zerstören.
• Batterien nicht in Reichweite von Kindern aufbewahren, insbesondere solche nicht, die
verschluckt werden können.
• Es sollte nicht versucht werden, Batterien durch Aufheizen oder ähnliche Maßnahmen zu
reaktivieren. Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt, zur
Explosion oder zu Feuer führen kann.
• Batterien nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen und
kühlen Ort aufbewahren.
• Batterien nicht ins Feuer werfen, nicht öffnen sowie weder selbst löten noch schweißen.
• Batterien nicht kurzschließen.
Inbetriebnahme
Gong: Öffnen Sie das Batteriefach des Gongs und legen Sie Batterien ein. Batterieanzahl und -typ
siehe „Technische Daten“. Schließen Sie anschließend das Batteriefach wieder.
Klingeltaster: Entfernen Sie die rückseitige Montageplatte indem Sie sie von der Rückseite des
Klingeltasters schieben (siehe Abbildung rechts). Öffnen Sie das Batteriefach des Klingeltasters mit
dem beiliegenden Schraubenzieher. Entfernen Sie den Isolierstreifen im Batteriefach. Schließen Sie
anschließend das Batteriefach wieder.
DE Codierung erstellen/löschen
Gong und Klingeltaster dieses Sets wurden bereits we
e
C
1
2
3
H
•
•
•
•
•
•
C
D
z
e
H
w
4
Lautstärkeeinstellung/Melodienauswahl
Drücken Sie die Taste „Lautstärke“/„Melodie vorwärts/rückwärts“ so oft, bis die gewünschte
Lautstärke/Melodie ertönt.
Die Lautstärke können Sie jederzeit ändern und ist unabhängig vom zugehörigen Sender. Die zuletzt
ausgewählte Lautstärke wird automatisch gespeichert.
Sie können weiterhin durch Drücken von „Melodie vorwärts/rückwärts“ verschiedene Klingeltöne
abspielen. Dies hat keinen Einfluss auf den gespeicherten Klingelton bei der Codierung zwischen
Sender und Empfänger.
Montage
Wählen Sie einen geeigneten Platz für Gong und Klingeltaster. Prüfen Sie die gewählten Stellen auf
Leitungen bevor Sie Löcher bohren.
Tipp: Testen Sie die gewünschte Funktion vor einer endgültigen Montage an dem von Ihnen
gewählten Montageort.
Gong: Drehen Sie die Schrauben in die Wand bis sie noch wenige Millimeter hervorstehen. Hängen
Sie den Gong an die vorgesehenen Aufhängelaschen.
Klingeltaster: Montieren Sie die Montageplatte mit den beigelegten Schrauben. Schieben Sie den
Klingeltaster auf die Montageplatte, oder verwenden Sie das beiliegende doppelseitige Klebeband
für die Montage.
Fehlersuche
Fehlerbeschreibung Fehlerbehebung
Der Gong klingelt
nicht
• Überprüfen Sie die Batterien des Empfängers (Gongs) und des
Senders (Klingeltaster, Bewegungsmelder, Fensterkontakt).
Wechseln Sie die Batterien, wenn notwendig.
• Überprüfen Sie, ob die Entfernung zwischen Empfänger (Gong)
und Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) zu
groß ist. Verringern Sie die Entfernung um wieder innerhalb der
Reichweite zu sein, wenn notwendig.
• Überprüfen Sie, ob der Empfänger (Gong) mit dem Sender
(Klingeltaster, Bewegungsmelder, Fensterkontakt) codiert ist.
Codieren Sie Empfänger und Sender wie oben beschrieben, wenn
notwendig.
• Überprüfen Sie die Lautstärkeeinstellung des Empfängers (Gong).
Erhöhen Sie die Lautstärke, wenn notwendig.
Reichweite ist gering • Überprüfen Sie den Montageuntergrund und die Umgebung.
Metalloberflächen können die Reichweite reduzieren.
Vermeiden Sie die Montage auf oder in der Nähe von Metall.
• Bauliche Gegebenheiten (z.B. Betonwände oder -decken) können
die Reichweite beeinflussen.
• Andere Funkprodukte in der Nähe können die Reichweite
beeinflussen. Ändern Sie den Standort von Empfänger (Gong)
und/oder Sender (Klingeltaster, Bewegungsmelder,
Fensterkontakt) oder des anderen Funkprodukts.
• Überprüfen Sie die Batterien von Empfänger (Gong) und Sender
(Klingeltaster, Bewegungsmelder, Fensterkontakt). Wechseln Sie
die Batterien, wenn notwendig.
Kompatible Produkte
Artikelnummer Typnummer Bezeichnung
0082600103 DB500 + DB50 Funkgong Orchestra Quadrat weiß
+ Klingeltaster Orchestra weiß
0082610103 DB500AC + DB50 Funkgong Orchestra Quadrat für Steckdose weiß
+ Klingeltaster Orchestra weiß
W
G
z
d
u
S
P
B
B
v
S
u
e
C
H
R
w
S
H
In
E
W
A
0082620103 DB400 + DB50 Fun
