Sida 1/16

07.22

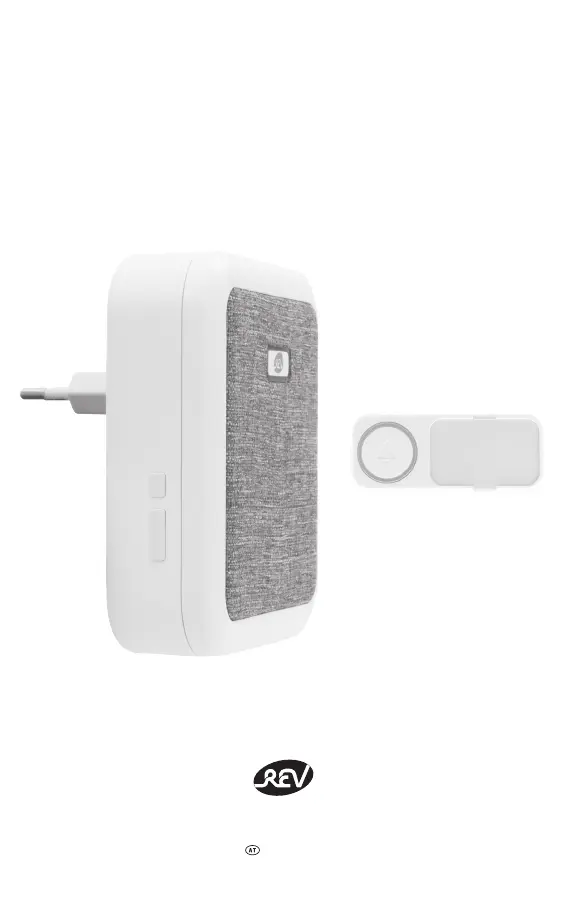

Funk-Gong Orchestra

Typ: DB500AC + DB50

REV Ritter GmbH

Frankenstr. 1-4 63776 Mömbris Deutschland www.rev.de• • •

E-Mail: service@rev.de •D Service-Telefon: 00800 50 00 27 35*

*kostenfreie Service-Rufnummer, Mobilfunkpreise abweichend

Allgemeines

Lesen Sie die nachfolgende Bedienungsanleitung vor Inbetriebnahme aufmerksam

durch und bewahren Sie sie für späteres Nachschlagen auf. Der Klingeltaster ist für den

Außenbereich und nicht für den rauen Betrieb geeignet. Der Gong ist für die Montage in

trockenen Innenräumen (IP20) vorgesehen.

Hinweise

• Das Produkt ist nur zur Verwendung mit den entsprechenden Batterien konzipiert.

• Dieses Set besteht aus je einem Sender (Klingeltaster) und einem Empfänger (Gong).

• Dieses Set bietet Ihnen die Möglichkeit eine Klingelanlage aufzubauen, ohne eine Verkabelung

vorzunehmen.

• Dieses Set ist nicht für die Integration in eine bestehende Klingelanlage vorgesehen.

• Die Reichweite zwischen Sender und Empfänger beträgt max. 150m im freien Feld. Das Funksignal

wird durch Wände, Mauern, Mobiliar und andere Hindernisse gesendet, ist allerdings abhängig

von den baulichen Gegebenheiten - Mauern, insbesondere Stahlbetonwände und -decken führen

zu einer Verringerung der Reichweite. Verändern Sie ggf. den Standort von Sender und/oder

Empfänger.

• Durch Abschirmungen von Metallteilen kann der Empfang stark beeinträchtigt werden, so dass

eine Übermittlung des Signals nicht möglich ist. Befestigen Sie deshalb den Sender niemals auf

Metallﬂächen.

• Wenn Sie das Produkt für längere Zeit nicht nutzen, entfernen Sie die Batterien.

• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öﬀnen oder zu

reparieren.

• Verwenden Sie nur eine Wandsteckdose, die gut erreichbar ist. So kann der Netzstecker jederzeit

schnell gezogen werden.

Technische Daten

Reichweite Freifeld: max. 150m

Frequenz: 433,92MHz

Frequenzband: 433,05 – 434,79MHz

Max. Sendeleistung: <10mW

Gong: 230V~, 50Hz

Klingeltaster: Batterie: 1x 12V 23A (im Lieferumfang enthalten)

Schutzart: Gong: IP20, nur zur Verwendung in trockenen Innenräumen

Klingeltaster: IP55, zur Verwendung im Außenbereich

Lautstärke: max. 100dB (5-Stufen regelbar: 4 Lautstärkestufen + Stummschaltung)

Anzahl Melodien: 58 Melodien wählbar

Standby-Verbrauch: Gong: <5mA

Bemessungseingangsstrom: 0,033A

Bemessungseingangsleistung: 2,6W

Schutzklasse: Gong: Schutzklasse II

Klingeltaster: Schutzklasse III (Schutzkleinspannung )

Sicherheitshinweise Batterien

• Eine falsche Polung der Batterien kann das Gerät zerstören.

• Batterien nicht in Reichweite von Kindern aufbewahren, insbesondere solche nicht, die

verschluckt werden können.

• Es sollte nicht versucht werden, Batterien durch Aufheizen oder ähnliche Maßnahmen zu

reaktivieren. Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt, zur

Explosion oder zu Feuer führen kann.

• Batterien nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trockenen und

kühlen Ort aufbewahren.

• Batterien nicht ins Feuer werfen, nicht öﬀnen sowie weder selbst löten noch schweißen.

• Batterien nicht kurzschließen.

Inbetriebname

Gong: Stecken Sie den Gong in eine 230V~-Netzsteckdose.

Klingeltaster: Entfernen Sie die rückseitige Montageplatte indem Sie sie von der Rückseite des

Klingeltasters schieben. Öﬀnen Sie das Batteriefach des Klingeltasters mit dem beiliegenden

Schraubenzieher. Entfernen Sie den Isolierstreifen im Batteriefach. Schließen Sie anschließend das

Batteriefach wieder.

Codierung erstellen/löschen

Gong und Klingeltaster dieses Sets wurden bereits werksseitig codiert. Wenn Sie die Codierung

erneuern, oder weitere Gongs/Klingeltaster hinzufügen möchten, gehen Sie wie folgt vor.

Codierung von Gong und Klingeltaster:

1. Wählen Sie vor der Codierung Ihren bevorzugten Klingelton aus (siehe „Lautstärkeeinstellung/

Melodienauswahl“).

2. Drücken Sie die Taste „Lautstärke“ am Gong für 5 Sekunden. Sie hören ein Ding-Dong und die LED

fängt an zu blinken, um zu signalisieren, dass der Codierungsmodus aktiv ist.

3. Drücken Sie den Klingeltaster während des Blinkens um ein Signal an den Gong zu senden. Wenn die

Codierung erfolgreich ist, gibt der Gong den ausgewählten Klingelton automatisch wieder.

Hinweise:

• Der Codierungsmodus wird nach Abschluss der Codierung automatisch beendet.

• Der Codierungsmodus ist nur für 5 Sekunden aktiv.

• Der Codierungsmodus ist immer nur für einen Empfänger (Gong) und Sender (Klingeltaster,

Bewegungsmelder, Fensterkontakt) gleichzeitig verfügbar. Wiederholen Sie die oben beschriebene

Codierung, wenn Sie mehrere Empfänger/Sender codieren möchten.

• Sie können jedem Sender bei der Codierung einen anderen Klingelton zuordnen und so eine

Rufunterscheidung erstellen.

• Einem Sender (Klingeltaster, Bewegungsmelder, Fensterkontakt) können bis zu 20 Empfänger

(Gong) zugeordnet werden. Siehe „Kompatible Produkte“.

• Einem Empfänger (Gong) können bis zu 20 Sender (Klingeltaster, Bewegungsmelder,

Fensterkontakt) zugeordnet werden. Siehe „Kompatible Produkte“.

Codierung löschen:

Drücken Sie die Taste „Melodie vorwärts“ für 5 Sekunden, um den Gong auf Werkseinstellungen

zurückzusetzen. Wenn der Gong Ding-Dong abspielt und die LED blinkt, war das Zurücksetzen

erfolgreich. Alle Codierungen werden gelöscht.

Hinweis: Die Codierung zwischen Gong und Klingeltaster bleibt solange bestehen, bis Sie die Codierung

wie oben beschrieben löschen. Auch wenn Sie die Batterien entfernen, oder den Stecker ziehen.

Lautstärke

Melodien rückwärts

Melodien vorwärts

Gong Seitenansicht

Montageplatte

nach oben

schieben zur

Demontage.

Batteriefach

Klingeltaster Rückansicht
