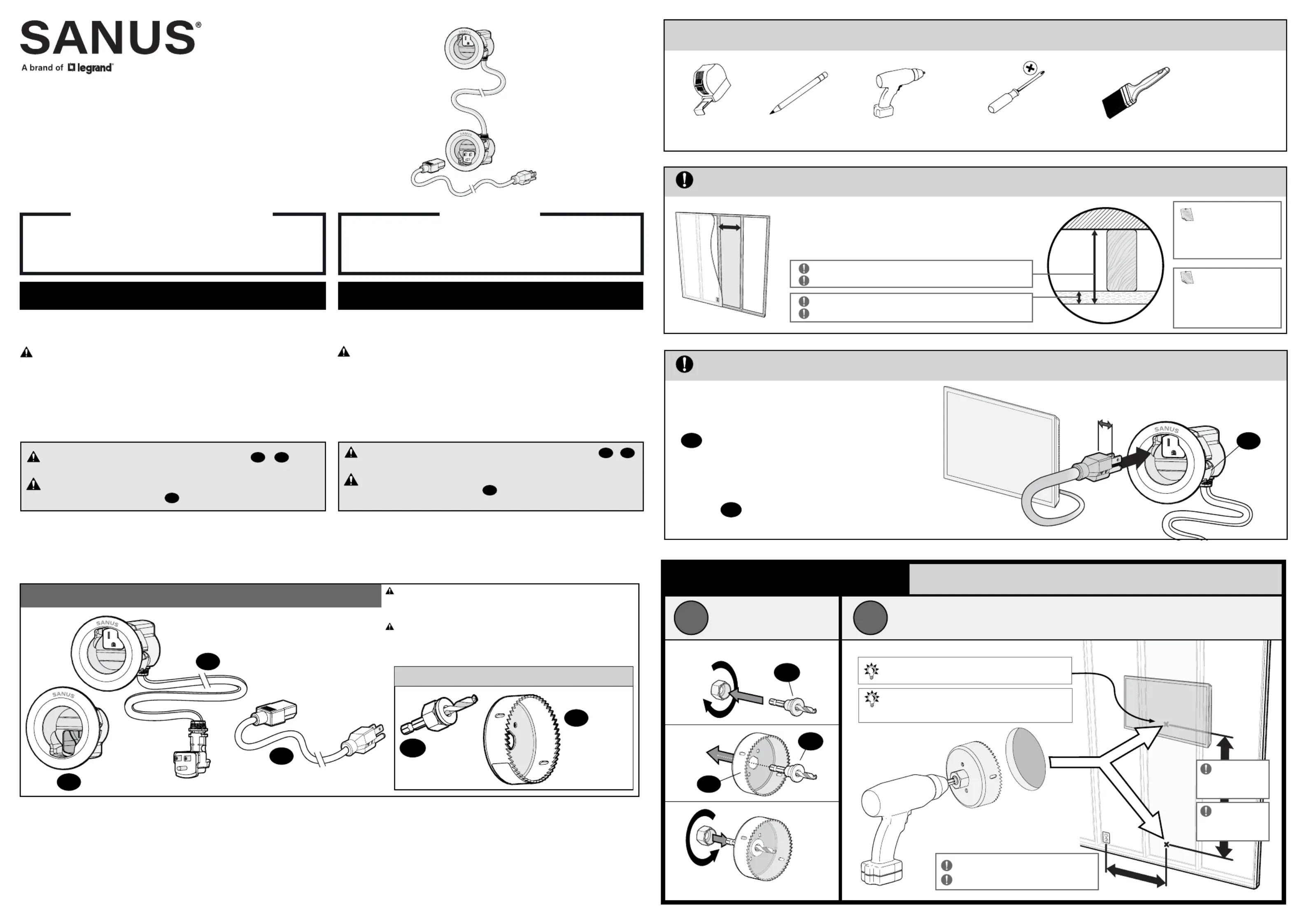

VERIFY TV PLUG FIT • VERIFIQUE QUE EL ENCHUFE DEL TELEVISOR ENCAJE
CAUTION: Avoid potential personal injuries and property damage!
●Please read through these instructions completely to be sure you’re comfortable with
this easy install process.
●Do not use this product for any purpose not explicitly specified by manufacturer.
●Manufacturer is not responsible for damage or injury caused by incorrect assembly
or use.
●If you do not understand these instructions or have doubts about the safety of the
installation, assembly or use of this product, contact Customer Service.
TOOLS REQUIRED • HERRAMIENTAS NECESARIAS
This product conforms to and should be properly grounded in compliance with
requirements of the current National Electrical Code or codes administered by local
authorities. All electrical products may present a possible shock or fire hazard if improperly
installed or used. This product may bear the mark of a Nationally Recognized Testing
Laboratory and should be installed in conformance with current local and/or the National
Electrical Code.
ADVERTENCIA: RIESGO DE INCENDIO Y CHOQUE No conecte los módulos 01 o 02 a
cualquier otro circuito o tomacorriente.
PRECAUCIÓN: RIESGO DE INCENDIO Y CHOQUE Solamente destinados a uso en
circuitos de 15 amperios. No instale el cable 03 de alimentación dentro de la cavidad de la
pared.
WARNING: This product contains small items that could be a choking hazard if swallowed.
Before starting assembly, verify all parts are included and undamaged. If any parts are missing
or damaged, do not return the damaged item to your dealer; contact Customer Service. Never
use damaged parts!
MAX
1 ⅛ in. (29 mm)
BEFORE DRILLING ANY HOLES:
Make sure your TV plug fits in the upper module
01 .
VERIFY WALL COMPATIBILITY • VERIFICAR LA COMPATIBILIDAD CON LA PARED
Legrand AV Inc. and its ailiated corporations and subsidiaries (collectively, “Legrand”), intend to make this manual accurate and complete. However, Legrand makes no claim that the information contained herein covers all details,
conditions, or variations. Nor does it provide for every possible contingency in connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind.
Legrand makes no representation of warranty, expressed or implied, regarding the information contained herein. Legrand assumes no responsibility for accuracy, completeness or suiciency of the information contained in this document.
©2021 Legrand AV Inc. All rights reserved. SANUS is a brand of Legrand. SANUS and the SANUS logo are registered trademarks.
Legrand AV Inc. • 6436 City West Parkway • Eden Prairie, MN 55344 USA
STEP 1 • PASO 1
v
Upper Module
Driver Bit
(hole saw)
Hole Saw
3 in.
3 pulg.
Lower Module Power Cord
03 04
05
02
01
ASSEMBLE
ENSAMBLAR
A B CUT
CORTAR
CUT HOLES  HAGA LOS AGUJEROS
TIP: Drill the top hole BEHIND your TV.
05
04
04
01
Maximum Distance: 6 feet
Distancia máxima: 6 pies
Maximum
Height:
5 feet
1027191 5/21
Before getting started, let’s make sure this product is
perfect for you!
SUPPLIED PARTS • PIEZAS SUMINISTRADAS
INWALL CABLE CONCEALER
POWER GROMMET KIT
CCSIWPK
INSTALLATION INSTRUCTIONS
MANUAL DE INSTRUCCIONES
IMPORTANT SAFETY INSTRUCTIONS: PLEASE READ ENTIRE MANUAL PRI-
OR TO USE – SAVE THESE INSTRUCTIONS
We’ll Make It Stress-Free
If you have any questions along the way, just give us a call.
1-800-359-5520 or, chat at SANUS.com/chatSP
We’re ready to help!
INCLUDED • INCLUIDO
Tape Measure
Cinta métrica Pencil
Lápiz Phillips Screwdriver
Destornillador Paint (optional)
Pintura (opcional)
Electric Drill
Taladro eléctrico
This Cable Kit is designed to fit into both interior and exterior
walls constructed with: NOTE: Walls with blown-
in type insulation may require
removal of some insulation
inside the cavity.
Drywall
Stud
Back Wall
Sin estrés
Si más adelante tiene preguntas, llámenos.
1-800-359-5520 SANUS.com/chatSP o, habla con nosotros en
¡Estamos a su disposición!
INSTRUCCIONES IMPORTANTES DE SEGURIDAD: GUARDE ESTAS INSTRUCCIONES Y LEA TODO EL MANUAL
ANTES DE UTILIZAR ESTE PRODUCTO.
Antes de comenzar, asegurémonos de que este soporte
sea perfecto para usted.
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
●Revise estas instrucciones para estar seguro de sentirse cómodo con este sencillo proceso
de instalación.
●No utilice este producto para ningún otro propósito que no sea el explícitamente
especificado por el fabricante.
●El fabricante no se responsabiliza de ningún daño o lesión resultante del montaje incorrecto
o el uso indebido.
●Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, el
montaje o el uso del producto, póngase en contacto con el Servicio de Atención al Cliente.
Se ajustan a los productos eléctricos de Legrand y correctamente deben basarse
en cumplimiento de los requisitos del código eléctrico nacional actual o códigos
administrados por las autoridades locales. Todos los productos eléctricos pueden
presentar un posible choque o incendio si mal instalado o utilizado. Productos eléctricos
Legrand podrán llevar la marca de un nacionalmente reconocido laboratorio de prueba y
deben instalarse de conformidad con el actual local y/o el código eléctrico nacional.
ADVERTENCIA: Este producto contiene piezas pequeñas que podrían causar asfixia si
se tragasen. Antes de comenzar a ensamblar la unidad, verifique que todas las piezas estén
incluidas y en buen estado. En caso de que falten piezas o alguna esté dañada, no devuelva el
elemento defectuoso al distribuidor. Póngase en contacto con el servicio de atención al cliente.
Nunca utilice piezas en mal estado.
Legrand AV Inc y sus empresas asociadas y filiales (colectivamente “Legrand”) tienen la intención de que este manual sea preciso y completo. Sin embargo, Legrand no garantiza que la información que contiene incluya todos los detalles
condiciones y variaciones, ni que contemple toda posible contingencia en conexión con la instalación y uso de este producto. La información contenida en este documento es susceptible de ser modificada sin aviso ni obligación de ningún
tipo. Legrand no hace ninguna manifestación de garantía, explícita o implícita, respecto a la información contenida este documento. Legrand no asume ninguna responsabilidad por la exactitud, integridad o suficiencia de la información
contenida en este documento.
©2021 Legrand AV Inc. Reservados todos los derechos. SANUS es una marca de Legrand.
Las superficies se pueden
pintar para combinar con tu
decoración
Surfaces are paintable
to match your decor
Minimum Space into Wall: 3 in.
Espacio mínimo en la pared: 3 pulg.
Minimum Drywall Thickness: 1/2 in.
Espesor mínimo del panel de yeso: 1/2 pulg.
NOTA: Es posible que en
las paredes con aislamiento
soplado sea necesario retirar
parte del aislamiento dentro
del hueco.
Este kit de cables está diseñado para utilizarse tanto en paredes
interiores como exteriores con las siguientes características de
construcción:
Altura
máxima:
5 pies
Cable de alimentación
ANTES DE PERFORAR LOS AGUJEROS: Asegúrese
de que el enchufe de su televisor encaje en el módulo
superior 01 .
CONSEJO: Perfore el agujero superior detrás
de su televisión.
Módulo superior
Módulo inferior
Broca
(sierra de copa)
Sierra de copa
WARNING: RISK OF FIRE AND SHOCK. Do not connect the modules 01 or 02 to any
other circuits or outlets.
CAUTION: RISK OF FIRE AND SHOCK. ONLY intended for use on 15 ampere branch
circuits. Do not install power supply cord 03 within wall cavity.
Model
STEP 5 • PASO 5
CONNECT CABLES
CONECTAR CABLES
INSERT MODULES IN WALL
INSERTAR MÓDULOS EN LA PARED SECURE
FIJAR
STEP 3 • PASO 3 STEP 4 • PASO 4STEP 2 • PASO 2
ROUTE CABLES
PASAR LOS CABLES
REMOVE  RETIRAR
TV Plug
Standard Outlet
A
C
TV and Accessories
Power Cord
BRemove
trim plate
Turn screws to
remove module
Loosen ONLY enough to remove module.
Unplug power cords
Low Voltage Cable(s)
Low Voltage Cable(s)
DO NOT over tighten screws
No apriete demasiado los tornillos
NOTE: The gaskets can be removed
for larger cables.
NOTA: Las juntas se pueden quitar si
los cables son más grandes.
DO NOT loosen
the screws
TIP: Use a fish tape, to pull the
cables through the wall.
Replace
Trim Plate
Remove
Trim Plate
02
01
02
01
01
01 03
02
Low Voltage
Cable(s) Only
[if needed]
3X
3X
Solo cables de
bajo voltaje.
[opcional]
Televisor y los accesorios
Los cables de bajo voltaje
Los cables de bajo voltaje
Cable de alimentación
No afloje los
tornillos
Salida estándar
Enchufe de TV
CONSEJO: Use una guía pasacables
para pasar los cables por la pared.
Quite el marco
embellecedor
Remove
Trim Plate
Quite el marco
embellecedor
Sustituya
el marco
embellecedor
Replace
Trim Plate
Sustituya
el marco
embellecedor
Desenchufe los cables
de alimentación
Quite el marco
embellecedor
Gire los tornillos para
quitar el módulo
Aflójelos solo lo suficiente para quitar el
módulo.
