USER AND SAFETY GUIDE

Wi-Fi smart switch with

power measurement functionality

Shelly Plus 1PM Mini

Read before use

This document contains important technical and safety

information about the device, its safe use and installation.

⚠CAUTION! Before beginning the installation, please read

carefully and entirely this guide and any other documents

accompanying the device. Failure to follow the installation

procedures could lead to malfunction, danger to your health

and life, violation of law or refusal of legal and/or commercial

guarantee (if any). Shelly Europe Ltd. is not responsible for any

loss or damage in case of incorrect installation or improper

operation of this device due to failure of following the user and

safety instructions in this guide.

Product Introduction

Shelly® is a line of innovative microprocessor-managed de-

vices, which allow remote control of electric circuits through

a mobile phone, tablet, PC, or home automation system.

Shelly® devices can work standalone in a local Wi-Fi network

or they can also be operated through cloud home automa-

tion services. Shelly Cloud is a service that can be accessed

using either an Android or iOS mobile application or with any

internet browser at https://control.shelly.cloud/. Shelly® de-

vices can be accessed, controlled, and monitored remotely

from any place where the user has internet connectivity, as

long as the devices are connected to a Wi-Fi router and the

Internet. Shelly® devices have an Embedded Web Interface

accessible at http://192.168.33.1 when connected directly

to the device access point, or at the device IP address on

the local Wi-Fi network. The embedded Web Interface can be

used to monitor and control the device, as well as adjust its

settings.

Shelly® devices can communicate directly with other Wi-Fi

devices through HTTP protocol. An API is provided by Shelly

Europe Ltd. For more information, please visit:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview

Shelly® devices are delivered with factory-installed rmware.

If rmware updates are necessary to keep the devices in

conformity, including security updates, Shelly Europe Ltd.

will provide the updates free of charge through the device

Embedded Web Interface or the Shelly mobile application,

where the information about the current rmware version

is available. The choice to install or not the device rmware

updates is the user’s sole responsibility. Shelly Europe Ltd.

shall not be liable for any lack of conformity of the device

caused by failure of the user to install the provided updates

in a timely manner.

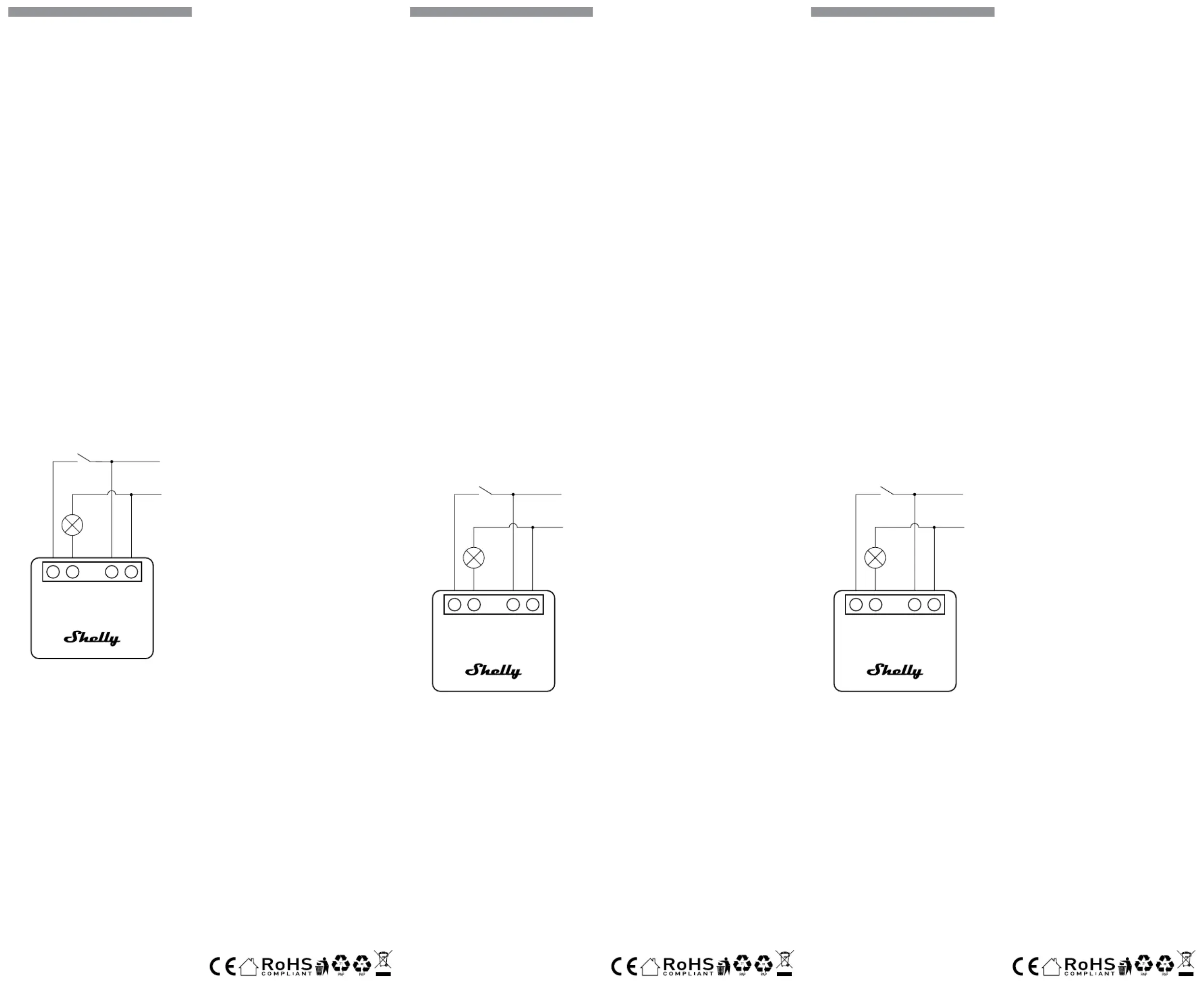

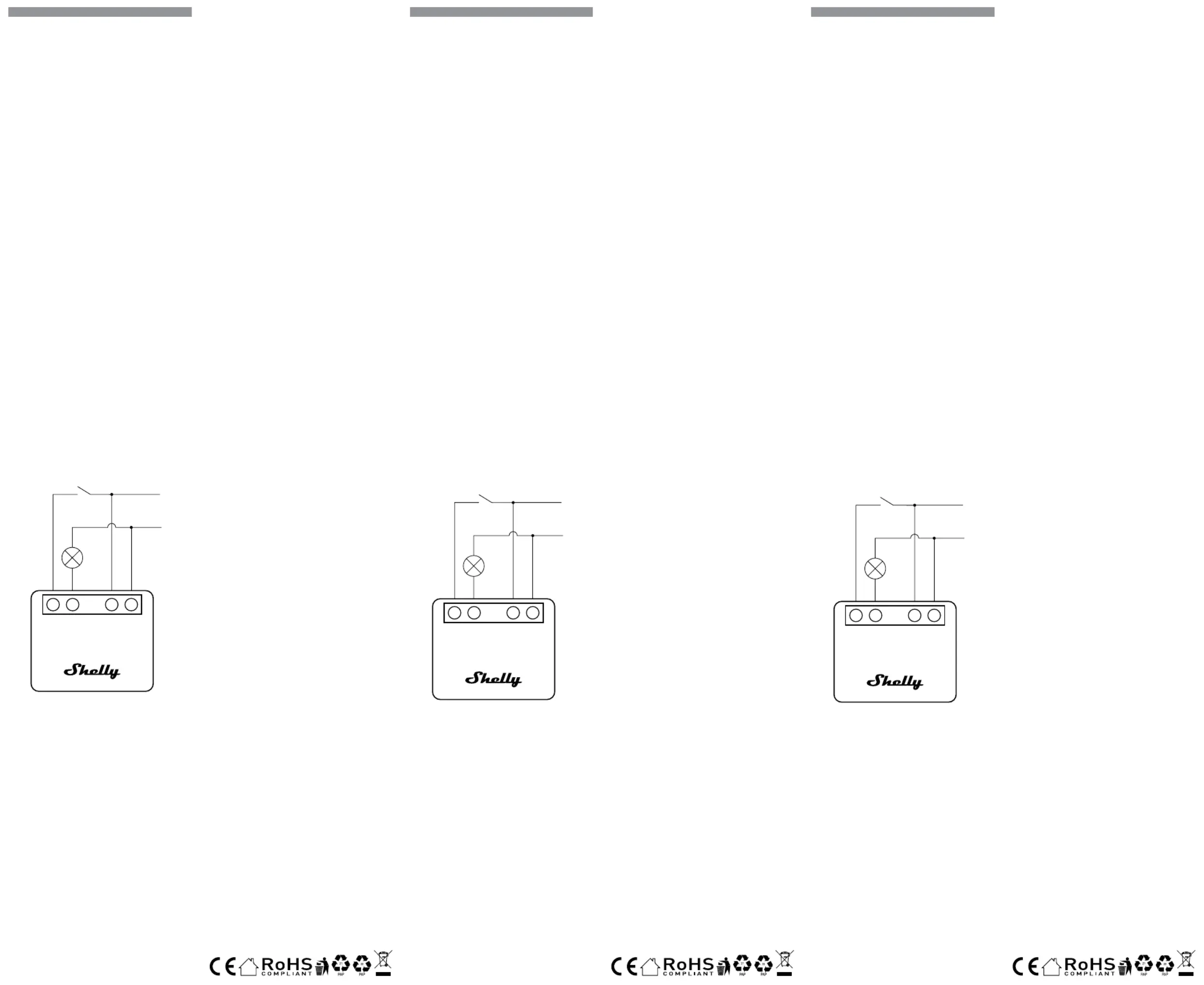

Schematic

SW O L N

110 - 240 CVA

Fig. 1

Legend

Device terminals:

• SW: Switch input terminal

• O: Relay output terminal

• L: Live (110-240V) terminals

• N: Neutral terminals

Wires:

• N: Neutral wire

• L: Live wire (110 - 240 VAC)

Installation Instructions

Shelly Plus 1PM (the Device) is a small form factor smart

switch with power measurement, which allows remote con-

trol of electric appliances.

It can be retrotted into standard electrical wall boxes, be-

hind power sockets and light switches or other places with

limited space.

⚠CAUTION! Danger of electrocution. Mounting/installation

of the Device to the power grid has to be performed with cau-

tion, by a qualied electrician.

⚠CAUTION! Danger of electrocution. Every change in the

connections has to be done after ensuring there is no voltage

present at the Device terminals.

⚠CAUTION! Do not open the device. It does not contain any

parts that can be maintained by the user. For safety and licens-

ing reasons, unauthorized change and/or modication of the

device is not permitted.

⚠CAUTION! Use the Device only with a power grid and ap-

pliances that comply with all applicable regulations. A short

circuit in the power grid or any appliance connected to the

Device may damage it.

⚠CAUTION! No SELV/PELV circuits may be connected to the

terminals of the inputs and outputs, including the extension

inputs.

⚠CAUTION! Do not connect the Device to appliances ex-

ceeding the given max load!

⚠CAUTION! Connect the Device only in the way shown in

BENUTZER- UND SICHERHEITSHANDBUCH

Smarter WLAN-Switch mit

Leistungsmessungsfunktion

Shelly Plus 1PM Mini

Bitte vor Gebrauch durchlesen

Dieses Dokument enthält wichtige technische und sicher-

heitstechnische Informationen über das Gerät und seine

sichere Verwendung und Installation.

⚠ACHTUNG! Bevor Sie mit der Installation beginnen, lesen

Sie bitte die Begleitdokumentation sorgfältig und vollständig

durch. Die Nichtbeachtung der empfohlenen Verfahren kann

zu Fehlfunktionen, Lebensgefahr oder Gesetzesverstößen füh-

ren. Shelly Europe Ltd. haftet nicht für Verluste oder Schäden

im Falle einer falschen Installation oder Bedienung dieses

Geräts.

Produktvorstellung

Shelly® ist eine Produktserie innovativer, mikroprozessor-

gesteuerter Geräte, welche die Fernsteuerung von Elektro-

geräten über ein Mobiltelefon, ein Tablet, einen PC oder ein

Hausautomatisierungssystem ermöglichen. Shelly® Geräte

können eigenständig in einem lokalen WLAN-Netzwerk

arbeiten oder sie können auch über Cloud-Dienste für die

Hausautomatisierung betrieben werden. Shelly Cloud ist ein

solcher Dienst, auf den entweder über eine Android- oder iOS-

Applikation oder über einen beliebigen Internetbrowser unter

https://control.shelly.cloud/ zugegriffen werden kann. Shel-

ly® Geräte können von jedem Ort aus, an dem der Benutzer

eine Internetverbindung hat, angesprochen, gesteuert und

überwacht werden, solange die Geräte mit einem WLAN-

Router und dem Internet verbunden sind. Shelly® Geräte

verfügen über eine integrierte Web-Schnittstelle, die unter

http://192.168.33.1 im WLAN-Netzwerk zugänglich ist, das

vom Gerät im Access Point-Modus erstellt wird, oder unter

der IP-Adresse des Gerätes im WLAN-Netzwerk, mit dem

es verbunden ist. Die integrierte Web-Schnittstelle kann zur

Überwachung und Steuerung des Gerätes sowie zur Anpas-

sung dessen Einstellungen verwendet werden.

Shelly® Geräte können direkt mit anderen WLAN-Geräten

über das HTTP-Protokoll kommunizieren. Eine API wird von

Shelly Europe Ltd. bereitgestellt. Für weitere Informationen

besuchen Sie bitte:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview

Shelly® Geräte werden mit werkseitig installierter Firmware

ausgeliefert. Um die Geräte konform zu halten, stellt Shelly

Europe Ltd. die notwendigen Firmware-Updates, einschließ-

lich der Sicherheitsupdates, kostenlos über die im Gerät

eingebettete Web-Schnittstelle sowie über die Shelly-App

zur Verfügung. Die Entscheidung, die Firmware-Updates des

Geräts zu installieren oder nicht, obliegt der alleinigen Ver-

antwortung des Benutzers. Shelly Europe Ltd. haftet nicht für

Konformitätsmängel des Geräts, die darauf zurückzuführen

sind, dass der Benutzer die bereitgestellten Updates nicht

rechtzeitig installiert hat.

Schematische Darstellung

SW O L N

110 - 240 CVA

Abb.1

Legende

Geräteanschlüsse:

• SW: Klemme für Schaltereingang

• O: Relaisausgang

• L: Klemme für Phase (110-240 VAC)

• N: Klemme für Neutralleiter

Drähte:

• N: Neutralleiter

• L: Phasenleiter (110 - 240 VAC)

Installationsanleitung

Shelly Plus 1PM Mini (das Gerät) ist ein smarter Switch in

kompakter Form und Leistungsmessung, der die Fernsteue-

rung von Elektrogeräten ermöglicht.

Es kann in Standard-Unterputzdosen, hinter Steckdosen und

Lichtschaltern oder an anderen Orten mit begrenztem Platz

nachgerüstet werden.

⚠VORSICHT! Gefahr eines Stromschlages. Die Montage/In-

stallation des Geräts an das Stromnetz muss von einem quali-

zierten Elektriker mit Vorsicht durchgeführt werden!

⚠VORSICHT! Es besteht Stromschlaggefahr. Bei jeder Ände-

rung der Anschlüsse muss sichergestellt werden, dass an den

Klemmen des Geräts keine Spannung anliegt!

⚠VORSICHT! Öffnen Sie das Gerät nicht. Es enthält keine

Teile, die vom Benutzer gewartet werden können. Aus Sicher-

heits- und Zulassungsgründen ist das eigenmächtige Verän-

dern und/oder Modizieren des Gerätes nicht gestattet

⚠VORSICHT! Verwenden Sie das Gerät nur mit einem

Stromnetz und Geräten, die allen geltenden Vorschriften ent-

sprechen. Ein Kurzschluss im Stromnetz oder in einem an das

Gerät angeschlossenen Gerätes kann dieses beschädigen!

⚠VORSICHT! An den Klemmen der Ein- und Ausgänge, ein-

schließlich der Schaltereingänge, dürfen keine SELV/PELV-

GUIDA ALL‘USO E ALLA SICUREZZA

Interruttore intelligente Wi-Fi con

funzionalità di misurazione della potenza.

Shelly Plus 1PM Mini

Leggere prima dell‘uso

Questo documento contiene importanti informazioni tecni-

che e di sicurezza sul dispositivo e sul suo uso e installa-

zione in sicurezza.

⚠ATTENZIONE! Prima di iniziare l’installazione leggere at-

tentamente e completamente la documentazione allegata.

La mancata osservanza delle procedure consigliate potrebbe

portare a malfunzionamenti, pericolo per la vita o violazione

della legge. Shelly Europe Ltd. non è responsabile per even-

tuali perdite o danni in caso di installazione o funzionamento

errati di questo dispositivo.

Introduzione al prodotto

Shelly® è una linea di dispositivi innovativi gestiti da mi-

croprocessori che permettono il controllo remoto degli

elettrodomestici attraverso un telefono cellulare, un tablet,

un PC o un sistema domotico. I dispositivi Shelly® sono

in grado di funzionare autonomamente in una rete Wi-Fi

locale o possono anche essere gestiti attraverso servizi di

automazione domestica cloud. Shelly Cloud è un servizio di

questo tipo a cui si può accedere utilizzando un‘applicazio-

ne mobile Android o iOS o con qualsiasi browser internet su

https://control.shelly.cloud/. I dispositivi Shelly® sono ac-

cessibili, controllati e monitorati a distanza da qualsiasi

luogo in cui l‘utente abbia una connettività Internet, purché

i dispositivi siano collegati a un router Wi-Fi e a Internet. I

dispositivi Shelly® hanno un‘interfaccia web incorporata ac-

cessibile a http://192.168.33.1 nella rete Wi Fi, creata dal di-

spositivo in modalità Access Point, o all‘indirizzo URL del di-

spositivo nella rete Wi-Fi a cui è connesso. L‘interfaccia web

incorporata può essere utilizzata per monitorare e controllare

il dispositivo, così come per regolare le sue impostazioni.

I dispositivi Shelly® sono in grado di comunicare direttamen-

te con altri dispositivi Wi-Fi attraverso il protocollo HTTP.

Un‘API è fornita da Shelly Europe Ltd.. Per maggiori informa-

zioni, visitare:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview

I dispositivi Shelly® vengono consegnati con un rmware

installato in fabbrica. Se sono necessari aggiornamenti del

rmware per mantenere i dispositivi in conformità, compresi

gli aggiornamenti di sicurezza, Shelly Europe Ltd. fornirà gli

aggiornamenti gratuitamente attraverso l‘interfaccia web in-

corporata del dispositivo o l‘applicazione mobile Shelly, dove

sono disponibili le informazioni sulla versione corrente del

rmware. La scelta di installare o meno gli aggiornamenti

del rmware del dispositivo è di esclusiva responsabilità

dell‘utente. Shelly Europe Ltd. non è responsabile per qual-

siasi mancanza di conformità del dispositivo causata dalla

mancata installazione degli aggiornamenti forniti dall‘utente

in modo tempestivo.

Schema

SW O L N

110 - 240 CVA

Fig. 1

Legenda

Terminali del dispositivo:

• SW: Terminale di ingresso interruttore

• O: Terminale di uscita relè

• L: Terminali sotto tensione (110-240 VAC).

• N: Terminali neutro

Fili:

• N: Filo neutro

• L: Filo sotto tensione (110 - 240 VAC).

Istruzioni per l‘installazione

Shelly Plus 1PM (il Dispositivo) è un interruttore intelligente

con fattore di forma ridotto con misurazione della potenza,

che consente il controllo remoto degli apparecchi elettrici.

Può essere adattato a una console da incasso standard, die-

tro prese di corrente e interruttori della luce o in altri luoghi

con spazio limitato.

⚠ATTENZIONE! Pericolo di folgorazione. Il montaggio/

installazione del dispositivo alla rete elettrica deve essere ese-

guito con cautela da un elettricista qualicato.

⚠ATTENZIONE! Pericolo di folgorazione. Ogni modica dei

collegamenti deve essere effettuata dopo essersi assicurati

che non ci sia tensione ai morsetti dell‘apparecchio.

⚠ATTENZIONE! Non aprire il Dispositivo. Il dispositivo non

contiene parti che possano essere manutenute dall‘utente.

Per motivi di sicurezza e di licenza, non è consentito appor-

tare modiche e/o cambiamenti non autorizzati al dispositivo.

⚠ATTENZIONE! Utilizzare l‘apparecchio solo con una rete

elettrica e con apparecchi conformi a tutte le norme vigenti.

Un cortocircuito nella rete elettrica o in qualsiasi apparecchio

collegato all‘apparecchio può danneggiare l‘apparecchio.

⚠ATTENZIONE! Ai morsetti degli ingressi e delle uscite,

compresi gli ingressi di espansione, non devono essere colle-

these instructions. Any other method could cause damage

and/or injury.

⚠CAUTION! Do not use the device if it shows signs of dam-

age! Do not attempt to service or repair the Device yourself!

⚠CAUTION! Do not install the Device where it can get wet.

⚠CAUTION! The load current circuit has to be secured by a

cable protection switch in accordance with EN60898-1 (trip-

ping characteristic B or C, max. 8 A rated current, min. 6kA

interrupting rating, energy limiting class 3).

⚠RECOMMENDATION: Connect the Device using solid sin-

gle-core cables or stranded cables with ferrules. The cables

should have insulation with increased heat resistance, not less

than PVC T105°C (221°F).

Before starting the mounting/installation of the Device,

check that the breakers are turned off and there is no voltage

on their terminals. This can be done with a phase tester or

multimeter. When you are sure that there is no voltage, you

can proceed to connecting the cables.

Connect the load to the O terminal of the Device and the Neu-

tral wire, as shown on g. 1. Connect the Live wire to an L

terminal of the Device.

Connect the Neutral wire to an N terminal of the Device. Con-

nect a switch or a button to the Device SW terminal and any

of the unused L terminals of the Device.

⚠RECOMMENDATION: For inductive appliances that cause

voltage spikes during switching on/off, such as electrical mo-

tors, fans, vacuum cleaners and similar ones, RC snubber (0.1

µF / 100 Ω / 1/2 W / 600 VAC) should be connected parallel to

the appliance. The RC snubber can be purchased at

https://www.shelly.cloud/en/products/shop/rc-snubber.

Initial Inclusion

If you choose to use the Device with the Shelly Smart Control

mobile application and cloud service, instructions on how to

connect the Device to the Cloud and control it through the

Shelly Smart Control app can be found in the mobile appli-

cation guide.

The Shelly mobile application and Shelly Cloud service are

not conditions for the Device to function properly. This Device

can be used standalone or with various other home automa-

tion platforms and protocols.

⚠CAUTION! Do not allow children to play with the buttons/

switches connected to the Device. Keep the devices for re-

mote control of Shelly (mobile phones, tablets, PCs) away

from children.

Specication

• Dimensions (HxWxD): 29x34x16 mm / 1.34x1.11x0.63 in

• Ambient temperature: -20 °C to 40 °C / -5 °F to 105 °F

• Humidity 30 % to 70 % RH

• Max. altitude 2000 m / 6562 ft

• Power supply: 110 - 240 VAC, 50/60Hz

• Electrical consumption: < 1.2 W

• Max. switching voltage: 240 VAC

• Max. switching current AC: 8 A

• Power metering: Yes

• Overpower protection: Yes

• Overcurrent protection: Yes

• Overvoltage protection: Yes

• Overtemperature Protection: Yes

• RF band: 2400 - 2495 MHz

• Max. RF power: < 20 dBm

• Wi-Fi protocol: 802.11 b/g/n

• Wi-Fi operational range (depending on local conditions):

-up to 50 m / 160 ft outdoors

-up to 30 m / 100 ft indoors

• Bluetooth protocol: 4.2

• -Bluetooth operational range (depending on local condi

tions):

-up to 30 m / 100 ft outdoors

-up to 10 m / 33 ft indoors

• CPU: ESP32

• Flash: 4 MB

• Schedules: 20

• Webhooks (URL actions): 20 with 5 URLs per hook

• Scripting: mJS

• MQTT: Yes

Declaration of conformity

Hereby, Shelly Europe Ltd. declares that the radio equipment

type Shelly Plus 1PM Mini is in compliance with Directive

2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. The full

text of the EU declaration of conformity is available at the

following internet address:

https://shelly.link/plus1pmmini_DoC

Manufacturer: Shelly Europe Ltd.

Address: 103 Cherni vrah Blvd., 1407 Soa, Bulgaria

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Ocial website: https://www.shelly.cloud

Changes in the contact information data are published by the

Manufacturer on the ocial website.

All rights to the trademark Shelly® and other intellectual

rights associated with this Device belong to Shelly Europe

Ltd..

Stromkreise angeschlossen werden

⚠VORSICHT! Schließen Sie das Gerät nicht an Geräte an, die

die angegebene Höchstlast überschreiten!

⚠VORSICHT! Schließen Sie das Gerät nur auf die in dieser

Anleitung beschriebene Weise an. Jede andere Methode kann

zu Schäden und/oder Verletzungen führen!

⚠VORSICHT! Benutzen Sie das Gerät nicht, wenn es Anzei

chen von Beschädigungen aufweist! Versuchen Sie nicht, das

Gerät selbst zu warten oder zu reparieren!

⚠VORSICHT! Installieren Sie das Gerät nicht an einem Ort,

an dem es nass werden kann!

⚠ACHTUNG! Der Laststromkreis muss durch einen Lei-

tungsschutzschalter nach EN60898-1 abgesichert sein (Aus-

lösecharakteristik B oder C, max. 8 A Nennstrom, min. 6 kA

Ausschaltvermögen, Energiebegrenzungsklasse 3).

⚠EMPFEHLUNG: Schließen Sie das Gerät mit massiven ein-

adrigen Kabeln oder Litzenkabeln mit Aderendhülsen an. Die

Kabel sollten eine Isolierung mit erhöhter Wärmebeständigkeit

haben, mindestens PVC T105°C (221°F).

Bevor Sie mit der Installation/Montage des Geräts beginnen,

prüfen Sie, ob die Leitungsschutzschalter (Sicherungen)

ausgeschaltet sind und keine Spannung an den Klemmen

anliegt. Dies kann mit einem Phasenprüfer oder Multimeter

erfolgen. Wenn Sie sicher sind, dass keine Spannung anliegt,

können Sie mit dem Anschluss der Kabel fortfahren!

Verbinden Sie die Last mit der O-Klemme des Geräts und den

Neutralleiter, wie in Abb. 1 dargestellt. Verbinden Sie die Pha-

se mit einer L-Klemme des Geräts.

Verbinden Sie den Neutralleiter mit einer N-Klemme des Ge-

räts. Verbinden Sie einen Schalter oder einen Taster mit der

SW-Klemme des Geräts und einer der unbenutzten L-Klem-

men.

⚠EMPFEHLUNG: Bei induktiven Geräten, die beim Ein- und

Ausschalten Spannungsspitzen verursachen, wie z. B. Elekt-

romotoren, Ventilatoren, Staubsauger und ähnliche, sollte ein

RC-Snubber (0,1 µF / 100 Ω / 1/2 W / 600 VAC) parallel zum

Gerät angeschlossen werden. Der RC-Snubber kann unter

https://www.shelly.cloud/en/products/shop/rc-snubber er-

worben werden.

Erstmalige Einbindung

Wenn Sie das Gerät mit der Shelly Smart Control App und

unserem Cloud-Dienst nutzen und steuern möchten, nden

Sie Anweisungen dazu in der Anleitung zur Mobilanwendung.

Die Shelly App und der Shelly Cloud Service sind keine Vo-

raussetzung für die ordnungsgemäße Funktion des Geräts!

Dieses Gerät kann eigenständig oder mit verschiedenen

anderen Hausautomatisierungsplattformen und -protokollen

verwendet werden.

⚠VORSICHT! Erlauben Sie Kindern nicht, mit den an das Ge-

rät angeschlossenen Tasten/Schaltern zu spielen. Halten Sie

die Geräte zur Fernsteuerung des Shelly (z.B.: Mobiltelefone,

Tablets, PCs) von Kindern fern.

Spezikation

• Abmessungen (HxBxT): 29x34x16 mm / 1.34x1.11x0.63 in

• Umgebungstemperatur: -20 °C bis 40 °C / -5 °F bis 105 °F

• Luftfeuchtigkeit 30 % bis 70 % RH

• Max. Höhe ü.M.: 2000m / 6562 ft

• Spannungsversorgung: 110 - 240 VAC, 50/60Hz

• Elektrischer Verbrauch: < 1,2 W

• Maximale Schaltspannung: 240 VAC

• Maximaler Schaltstrom AC: 8 A

• Leistungsmessung: Ja

• Überlastungsschutz: Ja

• Überstromschutz: Ja

• Überspannungsschutz: Ja

• Übertemperatur-Schutz: Ja

• Frequenzband: 2400 - 2495 MHz

• Max. Sendeleistung in Frequenzband: <20 dBm

• WLAN-Protokoll: 802.11 b/g/n

• WLAN-Reichweite (abhängig von den örtlichen Gegeben-

heiten):

-bis zu 50 m / 160 ft im Freien

-bis zu 30 m / 100 ft in Innenräumen

• Bluetooth-Protokoll: 4.2

• -Bluetooth-Reichweite (abhängig von den örtlichen Gege

benheiten):

-bis zu 30 m / 100 ft im Freien

-bis zu 10 m / 33 ft in Innenräumen

• CPU: ESP32

• Flash: 4 MB

• Zeitpläne: 20

• WebHooks (URL-Aktionen): 20 mit 5 URLs pro WebHook

• Skripting: mJS

• MQTT: Ja

Konformitätserklärung

Hiermit erklärt Shelly Europe Ltd., dass der Funkanlagentyp

Shelly Plus 1PM Mini der Richtlinie 2014/53/EU, 2014/35/

EU, 2014/30/EU, 2011/65/EU entspricht. Den vollständigen

Text der EU-Konformitätserklärung nden Sie unter folgender

Internetadresse

https://shelly.link/plus1pmmini_DoC

Hersteller: Shelly Europe Ltd.

Adresse: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien

Tel.: +359 2 988 7435

E-Mail: support@shelly.cloud

Ozielle Website: https://www.shelly.cloud

Änderungen der Kontaktdaten werden vom Hersteller auf

dessen oziellen Website veröffentlicht

Alle Rechte an der Marke Shelly® und anderen geistigen

Eigentumsrechten im Zusammenhang mit diesem Gerät ge-

hören Shelly Europe Ltd..

gati circuiti SELV/PELV.

⚠ATTENZIONE! Non collegare l‘apparecchio ad apparecchi

che superano il carico massimo indicato!

⚠ATTENZIONE! Collegare l‘apparecchio solo nel modo in-

dicato in queste istruzioni. Qualsiasi altro metodo potrebbe

causare danni e/o lesioni.

⚠ATTENZIONE! Non utilizzare il Dispositivo se presenta se-

gni di danneggiamento! Non tentare di riparare il dispositivo

da soli!

⚠ATTENZIONE! Non installare il dispositivo in un luogo che

possa bagnarsi.

⚠ATTENZIONE! Il circuito della corrente di carico deve esse-

re protetto da un interruttore di protezione del cavo conforme

alla norma EN60898-1 (caratteristica di intervento B o C, max.

8 A di corrente nominale, min. 6 kA di potere di interruzione,

classe di limitazione dell‘energia 3).

⚠RACCOMANDAZIONE: Collegare il dispositivo utilizzando

cavi unipolari solidi o cavi a trefoli con ghiere. I cavi devono

avere un isolamento con una maggiore resistenza al calore,

non inferiore a PVC T105°C (221°F).

Prima di iniziare l‘installazione/montaggio del dispositivo,

controllare che gli interruttori siano spenti e che non ci sia

tensione sui loro terminali. Questo può essere fatto con un

misuratore di fase o un multimetro. Quando siete sicuri che

non c‘è tensione, potete procedere al collegamento dei cavi.

Collegare il carico al terminale O del Dispositivo e al lo Neu-

tro, come mostrato in g. 1. Collegare il lo Sotto tensione a

un terminale L del dispositivo.

Collegare il lo Neutro a un terminale N del dispositivo.

Collegare un interruttore o un pulsante al terminale SW del

Dispositivo e a uno qualsiasi dei terminali L non utilizzati del

Dispositivo.

⚠RACCOMANDAZIONE: Per gli apparecchi induttivi che

causano picchi di tensione durante l‘accensione e lo spegni-

mento, come motori elettrici, ventilatori, aspirapolvere e simili,

è necessario collegare in parallelo all‘apparecchio uno snub-

ber RC (0,1µF / 100 Ω / 1/2 W / 600 VAC). Lo snubber RC può

essere acquistato sul sito

https://www.shelly.cloud/en/products/shop/rc-snubber.

Inclusione iniziale

Se scegli di utilizzare il Dispositivo con l‘applicazione mobile

Shelly Smart Control e il servizio cloud, le istruzioni su come

connettere il Dispositivo al Cloud e controllarlo tramite l‘app

Shelly Smart Control sono disponibili nella guida dell‘applica-

zione mobile. L‘applicazione mobile Shelly e il servizio Shelly

Cloud non sono condizioni per il corretto funzionamento del

Dispositivo. Questo Dispositivo può essere utilizzato con vari

altri servizi e applicazioni di automazione domestica.

⚠ATTENZIONE! Non permettere ai bambini di giocare con i

pulsanti/interruttori collegati al Dispositivo. Tenere i dispositi-

vi per il controllo remoto di Shelly (telefoni cellulari, tablet, PC)

lontano dai bambini.

Speciche

• Dimensioni (AxLxP): 29x34x16 mm / 1.34x1.11x0.63 in

• Temperatura ambiente: da -20 °C a 40 °C / da -5 °F a 105 °F

• Umidità Dal 30 % al 70 % di umidità relativa

• Altitudine massima: 2000 m / 6562 ft

• Alimentazione: 110 - 240 VAC, 50/60Hz

• Consumo elettrico: < 1,2 W

• Tensione di commutazione massima: 240 VAC

• Corrente di commutazione massima AC: 8 A

• Misurazione della potenza: SÌ

• Protezione da sovralimentazione: SÌ

• Protezione da sovracorrente: SÌ

• Protezione da sovratensione: SÌ

• Protezione da sovratemperatura: SÌ

• Bande di radiofrequenza: 2400 - 2495 MHz

• Massima potenza a radiofrequenza: <20 dBm

• Protocollo Wi-Fi: 802.11 b/g/n

• Intervallo operativo Wi-Fi (a seconda delle condizioni lo-

cali):

-no a 50 m / 160 ft all‘aperto

-no a 30 m / 100 ft all‘interno“

• Protocollo Bluetooth: 4.2

• Intervallo operativo Bluetooth (a seconda delle condizioni

locali):

-no a 30 m / 100 ft all‘aperto

-no a 10 m / 33 ft all‘interno

• CPU: ESP32

• Flash: 4 MB

• Pianicazioni: 20

• Webhook (azioni URL): 20 con 5 URL per ogni hook

• Scripting: mJS

• MQTT: SÌ

Dichiarazione di conformità

Con la presente, Shelly Europe Ltd. dichiara che il tipo di

apparecchiatura radio Shelly Plus 1PM Mini è conforme alla

Direttiva 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/

UE. Il testo completo della dichiarazione di conformità UE è

disponibile al seguente indirizzo internet

https://shelly.link/plus1pmmini_DoC

Produttore: Shelly Europe Ltd.

Indirizzo: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Sito web uciale: https://www.shelly.cloud

Le modiche ai dati di contatto sono pubblicate dal Produtto-

re sul sito Web uciale.

Tutti i diritti sul marchio Shelly® e altri diritti intellettuali asso-

ciati a questo dispositivo appartengono a Shelly Europe Ltd..

25/2023

MANUAL DE USO Y SEGURIDAD

Relé con conexión Wi-Fi

y medidor de potencia.

Shelly Plus 1PM Mini

Lea antes de utilizar

Este documento contiene información técnica y de segu-

ridad importante sobre el aparato, su uso y su instalación

segura.

⚠¡ATENCIÓN! Antes de comenzar la instalación, lea atenta-

mente y por completo la documentación adjunta. El incumpli-

miento de los procedimientos recomendados puede provocar

un mal funcionamiento, un peligro para su vida o una violación

de la ley. Shelly Europe Ltd. no se hace responsable de cual-

quier pérdida o daño debido a una instalación o uso inadecua-

do de este dispositivo.

Resumen del producto

Shelly® es una gama de dispositivos innovadores basados

en microprocesadores, que permiten controlar a distancia

los electrodomésticos a través de un teléfono móvil, una

tableta, una PC o un sistema domótico. Los dispositivos

Shelly® pueden funcionar de forma autónoma en una red

Wi-Fi local o también pueden ser operados por servicios de

automatización del hogar a través de la nube. Shelly Cloud

es un servicio que se puede utilizar a través de la aplicación

móvil Android o iOS, o a través de cualquier navegador web

en https://control.shelly.cloud/. Los dispositivos Shelly® se

pueden manejar, controlar y supervisar a distancia desde

cualquier lugar en el que el usuario disponga de una cone-

xión a Internet, siempre que los dispositivos estén conecta-

dos a un router Wi-Fi y a Internet. Los dispositivos Shelly®

tienen una interfaz web integrada a la que se puede acceder

en http://192.168.33.1 dentro de la red Wi-Fi, creada por el

dispositivo en modo de punto de acceso, o en la URL del dis-

positivo en la red Wi-Fi a la que está conectado. La interfaz

web integrada puede utilizarse para supervisar y controlar el

dispositivo y ajustar su conguración.

Los dispositivos Shelly® pueden comunicarse directamente

con otros dispositivos Wi-Fi a través de HTTP. Shelly Europe

Ltd. proporciona una API. Para más información, visite

https://shelly-api-docs.shelly.cloud/#shelly-family-overview

Los dispositivos Shelly® vienen con el rmware instalado de

fábrica. Si es necesario actualizar el rmware para que los

dispositivos sigan cumpliendo la normativa, incluidas las ac-

tualizaciones de seguridad, Shelly Europe Ltd. proporcionará

las actualizaciones de forma gratuita a través de la interfaz

web integrada en el dispositivo o la aplicación móvil Shelly,

donde está disponible la información de la versión actual del

rmware. La decisión de instalar o no las actualizaciones

del rmware del dispositivo es responsabilidad exclusiva

del usuario. Shelly Europe Ltd. no se hace responsable de la

falta de conformidad del Dispositivo causada por el hecho de

que el Usuario no instale oportunamente las actualizaciones

previstas.

Esquema

SW O L N

110 - 240 CVA

Imagen 1

Leyenda

Terminales del dispositivo:

• SW: Terminal de entrada del interruptor

• O: Terminal de salida de relé

• L: Terminales de corriente (110-240 VCA)

• N: Terminales neutro

Cableado:

• N: Cable neutro

• L: Cable de fase (110 - 240 VCA)

Instrucciones de instalación

Shelly Plus 1PM (el Dispositivo) es un interruptor inteligente

de pequeño formato con medición de potencia, que permite

el control remoto de aparatos eléctricos.

Pueden instalarse en un cuadro eléctrico, detrás de enchufes

e interruptores de luz o en otros lugares con poco espacio.

⚠¡ATENCIÓN! Peligro de descarga eléctrica. El montaje/ins-

talación del aparato a la red eléctrica debe ser realizado con

cuidado, por un electricista cualicado.

⚠¡ATENCIÓN! Peligro de descarga eléctrica. Cualquier modi-

cación de las conexiones debe realizarse después de asegu-

rarse de que no hay tensión en los terminales del Dispositivo.

⚠¡ATENCIÓN! No abra el Dispositivo. No contiene ninguna

pieza que pueda ser mantenida por el usuario. Por razones de

seguridad y licencia, no se permite el cambio y/o modicación

no autorizados del dispositivo.

⚠¡ATENCIÓN! Utilice el dispositivo sólo con una fuente de

alimentación y un equipo que cumplan con todas las normas

aplicables. Un cortocircuito en la red eléctrica o en cualquier

dispositivo conectado al aparato puede dañar el aparato.

⚠¡ATENCIÓN! No se pueden conectar circuitos SELV/PELV a

los terminales de las entradas y salidas, incluidas las entradas

de extensión.

GUIA DO UTILIZADOR E DE SEGURANÇA

Interruptor inteligente Wi-Fi com

funcionalidade de medição de potencia.

Shelly Plus 1PM Mini

Leia antes de utilizar

Este documento contém importante informação técnica e

de segurança relativa ao dispositivo, sua utilização segura

e instalação.

⚠ATENÇÃO! Antes de iniciar a instalação, por favor leia

atentamente e na íntegra a documentação incluída. O in-

cumprimento dos procedimentos recomendados poderão

dar origem a avarias, perigo à sua vida ou violação da lei. A

Shelly Europe Ltd. não se responsabiliza por quaisquer perdas

ou danos em caso de uma incorreta instalação ou incorreta

utilização deste dispositivo.

Apresentação do Produto

Shelly® é uma linha de dispositivos inovadores geridos

por micro-processador, que permitem o controlo remote de

eletrodomésticos através de telemóvel, tablet, PC ou siste-

ma de domótica. Os dispositivos Shelly® podem funcionar

isoladamente numa rede Wi-Fi local ou podem também ser

operados através de serviços de domótica em nuvem. Shelly

Cloud é um desses serviços que pode ser acedido usando

uma aplicação móvel Android ou iOS, ou com um qualquer

browser de internet em https://control.shelly.cloud/. Os

dispositivos Shelly® podem ser acedidos, controlados e

monitorizados remotamente a partir de qualquer localiza-

ção onde o Utilizador tiver uma conexão à internet, desde

que os dispositivos estejam conectados a um router Wi-Fi

e à Internet. Os dispositivos Shelly® possuem um Interface

Web embutido e acessível em http://192.168.33.1 na rede

Wi-Fi, criada pelo dispositivo em modo Ponto de Acesso

(AP), ou no endereço URL do dispositivo na rede Wi-Fi a que

está ligado. O Interface Web embutido pode ser usado para

monitorizar e controlar o dispositivo, assim como ajustar as

suas congurações.

Os dispositivos Shelly® podem comunicar diretamente com

outros dispositivos Wi-Fi através do protocolo HTTP. Uma

App é fornecida por Shelly Europe Ltd.. Para mais informa-

ção, por favor visite:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview

Os dispositivos Shelly® são distribuidos com rmware ins-

talado em fábrica. Se forem necessárias atualizações ao

rmware de forma a manter os dispositivos em conformi-

dade, incluindo atualizações de segurança, Shelly Europe

Ltd. fornecerá as atualizações gratuitamente através do In-

terface Web embutido ou da Aplicação Móvel Shelly, onde

a informação sobre a versão de rmware atual se encontra

acessível. A escolha em instalar ou não instalar as atualiza-

ções de rmware do Dispositivo é responsabilidade única do

utilizador. Shelly Europe Ltd. não se responsabiliza por qual-

quer falha na conformidade do Dispositivo causada pela não

instalação das atualizações disponíveis em tempo útil, por

parte do Utilizador.

Esquema

SW O L N

110 - 240 CVA

Fig. 1

Legenda

Terminais do dispositivo:

• SW: Terminal de entrada de interruptor

• O: Terminal de saída do relé

• L: Terminais ativo (110-240 VCA)

• N: Terminais neutro

Fios:

• N: Fio neutro

• L: Fio ativo (110 - 240 VCA)

Instruções de Instalação

Shelly Plus 1PM (o Dispositivo) é um switch inteligente de fa-

tor de forma pequeno com medição de energia, que permite

o controle remoto de aparelhos elétricos.

Pode ser adaptado em caixas de parede elétricas padrão,

atrás de tomadas e interruptores de luz ou outros locais com

espaço limitado.

⚠ATENÇÃO! Perigo de eletrocussão. A montagem/instala-

ção do Dispositivo à rede elétrica deve ser executada com

precaução, por um eletricista qualicado.

⚠ATENÇÃO! Perigo de eletrocussão. Qualquer alteração nas

ligações só deve ser executada depois de assegurado de que

não existe qualquer voltagem nos terminais do Dispositivo.

⚠ATENÇÃO! Não abra o Dispositivo. Este não contém quais-

quer peças que possam ser mantidas pelo utilizador. Por mo-

tivos de segurança e de licença, não é permitida a alteração e/

ou modicação não autorizada do aparelho.

⚠ATENÇÃO! Utilize o Dispositivo apenas com uma rede

elétrica e eletrodomésticos que estejam de acordo com os

regulamentos aplicáveis. Um curto-circuito na rede elétrica

ou num dos eletrodomésticos conectados poderá danicar

o Dispositivo.

NOTICE D’UTILISATION ET CONSIGNES DE

SÉCURITÉ

Commutateur connecté Wi-Fi

avec compteur électrique

Shelly Plus 1PM Mini

À lire avant utilisation

Ce document contient des informations techniques et des

consignes de sécurité importantes concernant le dispositif,

son utilisation et son installation.

⚠ATTENTION ! Avant de commencer l’installation, veuillez

lire attentivement et entièrement cette notice d’utilisation. Le

non-respect des procédures recommandées peut entraîner un

dysfonctionnement, représenter un danger ou être une vio-

lation de la loi. Shelly Europe Ltd. n’est pas responsable des

pertes ou des dommages causés lors d’une installation ou

utilisation inadéquate de ce dispositif.

Présentation du produit

Shelly® est une gamme de dispositifs innovants gérés par

microprocesseur, qui permettent de contrôler à distance les

appareils électriques par le biais d’un téléphone portable,

d’une tablette, d’un PC ou d’un système domotique. Les dis-

positifs Shelly® peuvent fonctionner de manière autonome

connectés au Wi-Fi ou ils peuvent également être exploités

par des services domotiques depuis le Cloud. Shelly Cloud

est un service qui peut être utilisé depuis l’application An-

droid ou iOS, ou via n’importe quel navigateur Internet sur

https://control.shelly.cloud/. Les dispositifs Shelly® peuvent

être utilisés et contrôlés à distance depuis n’importe quel

endroit où l’utilisateur dispose d’une connexion Internet, à

condition que les dispositifs soient connectés au Wi-Fi et à

l’Internet. Les dispositifs Shelly® ont une interface Web inté-

grée accessible à l’adresse suivante http://192.168.33.1 au

sein du réseau Wi-Fi, créée par le dispositif en mode point

d’accès sans l ou à l’adresse URL du dispositif sur le réseau

Wi-Fi auquel il est connecté. L’interface Web intégrée peut

être utilisée pour surveiller et contrôler le dispositif ainsi que

pour ajuster ses paramètres.

Les dispositifs Shelly® peuvent communiquer directement

avec d’autres dispositifs connectés en Wi-Fi par le biais du

protocole HTTP. Une API est fournie par Shelly Europe Ltd..

Pour plus d’informations, veuillez visiter :

https://shelly-api-docs.shelly.cloud/#shelly-family-overview

Les dispositifs Shelly® sont livrés avec un micrologiciel (r-

mware) pré-installé. Si des mises à jour du sont nécessaires

pour maintenir les dispositifs conformes ainsi que mettre à

jour les consignes de sécurité, Shelly Europe Ltd. les fournira

gratuitement depuis l’interface Web intégrée au dispositif ou

depuis l’application Shelly, où les informations sur la version

actuelle du micrologiciel sont disponibles. Le choix d’ins-

taller ou non les mises à jour du micrologiciel du dispositif

relève de la seule responsabilité de l’utilisateur. Shelly Europe

Ltd. n’est aucunement responsable de tout manque de la

conformité du dispositif causé par le fait que l’utilisateur n’a

pas installé les mises à jour fournies en temps voulu.

Schéma

SW O L N

110 - 240 CVA

Image 1

Légende

Bornes du dispositif :

• SW : Borne d’entrée de l’interrupteur

• O : Borne de sortie du relais

• L : Borne pour la Phase (110-240 VAC)

• N : Borne pour le Neutre

Fils :

• N : Fil Neutre

• L : Fil Phase (110 - 240 VAC)

Instructions d’installation

Shelly Plus 1PM (le Dispositif) est un commutateur connecté

de petit format qui dispose d’un compteur électrique et il per-

met de contrôler à distance les appareils électriques.

Il peut être installé dans votre tableau électrique, derrière vos

prises et interrupteurs ou dans d’autres endroits où l’espace

est limité.

⚠ATTENTION ! Risque d’électrocution. Le montage/l’instal-

lation du Dispositif sur le réseau électrique doit être effectué

avec prudence, par un électricien qualié.

⚠ATTENTION ! Risque d’électrocution. Chaque modication

des connexions doit être effectuée après que vous vous soyez

assurés qu’il n’y ait aucune tension aux bornes du Dispositif.

⚠ATTENTION ! Ne pas ouvrir le dispositif. Il ne contient au-

cune pièce pouvant être entretenue par l’utilisateur. Pour des

raisons de sécurité et de licence, il est interdit de modier le

dispositif sans autorisation.

⚠ATTENTION ! N’utilisez le Dispositif qu’avec un réseau

électrique et des appareils conformes à toutes les réglemen-

tations applicables. Un court-circuit sur le réseau électrique

ou tout appareil connecté au Dispositif peut l’endommager.

⚠ATTENTION ! Aucun circuit SELV/PELV ne peut être bran-

⚠¡ATENCIÓN! No conecte el aparato a dispositivos que su-

peren la carga máxima indicada.

⚠¡ATENCIÓN! Conecte el aparato sólo de la manera indicada

en estas instrucciones. Cualquier otro método puede causar

daños y/o lesiones.

⚠¡ATENCIÓN! ¡No use el Dispositivo si muestra signos de

daño! ¡No intente reparar o reparar el dispositivo usted mismo!

⚠¡ATENCIÓN! No instale el aparato en un lugar donde pueda

mojarse.

⚠¡PRECAUCIÓN! El circuito de corriente de carga debe ase-

gurarse mediante un interruptor de protección de cables con-

forme a EN60898-1 (característica de disparo B o C, máx. 8 A

de corriente nominal, mín. 6 kA de capacidad de interrupción,

clase de limitación de energía 3).

⚠¡RECOMENDACIÓN!: Conecte el dispositivo con cables

unipolares sólidos o cables trenzados con casquillos. Los

cables deben tener un aislamiento con mayor resistencia al

calor, no inferior a PVC T105°C (221°F).

Antes de iniciar la instalación/montaje del aparato, comprue-

be que los disyuntores están desconectados y que no haya

tensión en sus bornes. Esto puede hacerse con un medidor

de fase o un multímetro. Cuando esté seguro de que no haya

tensión, puede proceder a conectar los cables.

Conecte la carga al terminal O del Dispositivo y al cable Neu-

tro, como se muestra en la imagen 1. Conecte el cable de

Fase a un terminal L del Aparato.

Conecte el cable Neutro a un terminal N del Aparato. Conecte

un interruptor o pulsador al terminal SW del Aparato y a uno

de los terminales L no utilizados del aparato.

⚠RECOMENDACIÓN: En el caso de los aparatos inductivos

que provocan picos de tensión durante el encendido y el apa-

gado, como los motores eléctricos, los ventiladores, las aspi-

radoras y otros similares, debe conectarse un amortiguador

RC (0,1 µF / 100 Ω / 1/2 W / 600 VCA) en paralelo al aparato.

El amortiguador RC puede adquirirse en

https://www.shelly.cloud/en/products/shop/rc-snubber.

Inclusión inicial

Si decide utilizar el Dispositivo con la aplicación móvil Shelly

Smart Control y el servicio Shelly Cloud, las instrucciones

para conectar el Dispositivo a la nube y controlarlo a través

de la App Shelly se encuentran en la “Guía de la App”. La

aplicación móvil Shelly y el servicio Shelly Cloud no son con-

diciones para el buen funcionamiento del Dispositivo. Este

dispositivo puede utilizarse con otros servicios y aplicacio-

nes de domótica.

⚠¡ATENCIÓN! No permita que los niños jueguen con los bo-

tones/interruptores conectados al aparato. Mantenga los dis-

positivos que permiten el control remoto de Shelly (teléfonos

móviles, tabletas, ordenadores) fuera del alcance de los niños.

Especicaciones

• Dimensiones (AxAxP): 29x34x16 mm / 1.34x1.11x0.63 in

• Temperatura ambiente: -20 °C a 40 °C / -5 °F a 105 °F

• Humedad 30 % a 70 % HR

• Altitud máxima: 2000 m / 6562 ft

• Alimentación: 110 - 240 VCA, 50/60Hz

• Consumo eléctrico: < 1,2 W

• Tensión de conmutación máx.: 240 VCA

• Corriente máxima de conmutación CA: 8 A

• Medición de potencia: SÍ

• Protección contra sobrecarga: SÍ

• Protección contra sobrecorriente: SÍ

• Protección contra sobretensiones: SÍ

• Protección contra sobretemperatura: SÍ

• Banda de radiofrecuencia: 2400 - 2495 MHz

• Potencia máxima de radiofrecuencia: <20 dBm

• Protocolo Wi-Fi: 802.11 b/g/n

• Alcance operativo de Wi-Fi (dependiendo de las condicio-

nes locales):

-hasta 50 m / 160 ft en exteriores

-hasta 30 m / 100 ft en interiores

• Protocolo Bluetooth: 4.2

• Alcance operativo de Bluetooth (dependiendo de las con-

diciones locales):

-hasta 30 m / 100 ft en exteriores

-hasta 10 m / 33 ft en interiores

• CPU: ESP32

• Flash: 4 MB

• Horarios: 20

• Webhooks (acciones URL): 20 con 5 URLs por hook

• Scripting: mJS

• MQTT: SÍ

Declaración de conformidad

Shelly Europe Ltd. declara por medio de la presente que el

equipo de radio tipo Shelly Plus 1PM Mini cumple con las

directivas 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/

UE. El texto completo de la declaración de conformidad de la

UE está disponible en la siguiente dirección web

https://shelly.link/plus1pmmini_DoC

Fabricante: Shelly Europe Ltd.

Dirección: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien

Tel: +359 2 988 7435

Correo electrónico: support@shelly.cloud

Sitio web ocial: https://www.shelly.cloud

Los cambios en la información de contacto son publicados

por el fabricante en el sitio web ocial.

Todos los derechos de las marcas Shelly®, y otros derechos

de propiedad intelectual asociados a este dispositivo perte-

necen a Shelly Europe Ltd..

⚠ATENÇÃO! Não é permitida a ligação de circuitos SELV/

PELV aos terminais das entradas e saídas, incluindo as en-

tradas de extensão.

⚠ATENÇÃO! Não conecte o Dispositivo a electrodomésticos

se estes excederem a carga máxima permitida.

⚠ATENÇÃO! Conecte o Dispositivo apenas da forma ilus-

trada nestas instruções. Qualquer outra forma poderá causar

danos e/ou acidentes.

⚠ATENÇÃO! Não utilize o Dispositivo se este apresentar si-

nais de danos! Não tente efetuar a manutenção ou reparação

do aparelho por si próprio!

⚠ATENÇÃO! Não instale o dispositivo num local que possa

car molhado.

⚠ATENÇÃO! O circuito de corrente de carga tem de ser pro-

tegido por um interrutor de proteção de cabos de acordo com

a norma EN60898-1 (caraterística de disparo B ou C, máx. 8 A

de corrente nominal, mín. 6 kA de capacidade de interrupção,

classe de limitação de energia 3).

⚠RECOMENDAÇÃO: Ligue o Dispositivo utilizando cabos

sólidos de núcleo único ou cabos trançados com virolas. Os

cabos devem ter um isolamento com maior resistência ao ca-

lor, não inferior a PVC T105°C (221°F).

Antes de iniciar a montagem/instalação do Dispositivo, cer-

tique-se de que os disjuntores estão desligados e de que

não existe qualquer voltagem nos seus terminais. Isto pode

ser vericado com um multímetro ou medidor de fase. Assim

que se certicar de que não existe qualquer voltagem, pode-

rá então proceder com a cablagem.

Conecte a carga ao terminal O do Dispositivo e ao o Neutro,

conforme mostrado na g. 1. Conecte o o Ativo a um termi-

nal L do Dispositivo.

Conecte o o neutro a um terminal N do Dispositivo. Conecte

uma chave ou um botão ao terminal SW do Dispositivo e a

qualquer um dos terminais L não utilizados do Dispositivo..

⚠RECOMENDAÇÃO: Na utilização com electrodomésticos

de indutância que possam causar picos de tensão ao ligar/

desligar, tais como motores elétricos, ventoínhas, aspiradores

e similares, um Snubber RC (0,1 µF / 100 Ω / 1/2 W / 600 VCA)

deve ser conectado em paralelo com o electrodoméstico. O

Snubber RC pode ser adquirido em:

https://www.shelly.cloud/en/products/shop/rc-snubber.

Inclusão Inicial

Se você optar por usar o dispositivo com o aplicativo móvel

Shelly Smart Control e o serviço de nuvem, as instruções so-

bre como conectar o dispositivo à nuvem e controlá-lo por

meio do aplicativo Shelly Smart Control podem ser encontra-

das no guia do aplicativo móvel. O aplicativo móvel Shelly e o

serviço Shelly Cloud não são condições para que o Disposi-

tivo funcione corretamente. Este dispositivo pode ser usado

de forma independente ou com várias outras plataformas e

protocolos de automação residencial.

⚠ATENÇÃO! Não permita que crianças brinquem com os bo-

tões/comutadores conectados ao Dispositivo. Mantenha os

Dispositivos de controlo remoto do Shelly (telemóveis, tablets,

PCs) fora do alcance das crianças.

Especicações

• Dimensões (AxLxP): 29x34x16 mm / 1.34x1.11x0.63 in

• Temperatura ambiente: -20 °C a 40 °C / -5 °F a 105 °F

• Umidade 30% a 70% RH

• Altitude máxima: 2000 m / 6562 ft

• Fonte de alimentação: 110 - 240 VCA, 50/60Hz

• Consumo elétrico: < 1,2 W

• Tensão máxima de comutação: 240 VCA

• Corrente máxima de comutação CA: 8 A

• Medição de potência: Sim

• Proteção de sobrepotência: Sim

• Proteção de sobrecorrente: Sim

• Proteção de sobretensão: Sim

• Proteção de sobretemperatura: Sim

• Banda de radiofrequências: 2400 - 2495 MHz

• Potência máxima de radiofrequências: <20 dBm

• Protocolo Wi-Fi: 802.11 b/g/n

• Alcance de operação de Wi-Fi (dependendo das condições

locais):

-até 50 m / 160 ft no exterior

-até 30 m / 100 ft no interior

• Protocolo Bluetooth: 4.2

• -Alcance de operação de Bluetooth (dependendo das con

dições locais):

-até 30 m / 100 ft no exterior

-até 10 m / 33 ft no interior

• CPU: ESP32

• Flash: 4 MB

• Agendamentos: 20

• Webhooks (ações URL): 20 com 5 URLs por cada “hook”

• Scripting: mJS

• MQTT: Sim

Declaração de conformidade

A Shelly Europe Ltd. declara por este meio que o equipamen-

to rádio tipo Shelly Plus 1PM Mini opera conforme a Diretriz

2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. O texto

completo da declaração da UE sobre a conformidade está

disponível no seguinte endereço de internet

https://shelly.link/plus1pmmini_DoC

Fabricante: Shelly Europe Ltd.

Endereço: 103 Cherni vrah Blvd., 1407 Soa, Bulgária

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Site ocial: https://www.shelly.cloud

Alterações nos endereços de contato são publicados pelo

Fabricante no website ocial.

Todos os direitos sobre a marca registada Shelly® e outros

direitos de propriedade intelectual associados a este Dispo-

sitivo pertencem a Shelly Europe Ltd..

ché aux bornes des entrées et des sorties, y compris les en-

trées d’extension.

⚠ATTENTION ! Ne branchez pas le Dispositif à d’autres ap-

pareils dont la charge maximale indiquée est dépassée !

⚠ATTENTION ! Suivez les instructions indiquées pour

connecter le Dispositif. Toute autre méthode pourrait engen-

drer des dommages et/ou des blessures.

⚠ATTENTION ! Ne pas utiliser le dispositif s’il présente des

signes de détérioration ! N’essayez pas d’entretenir ou de ré-

parer le Dispositif vous-même !

⚠ATTENTION ! N’installez pas le Dispositif dans un endroit

susceptible d’être exposé à l’humidité.

⚠ATTENTION ! Le circuit de charge doit être sécurisé par

un interrupteur de protection conforme à la norme EN60898-1

(courbe de déclenchement B ou C, 8 A max., pouvoir de cou-

pure 6 kA min., classe de limitation d’énergie 3).

⚠RECOMMANDATION : Branchez le Dispositif à l’aide de

câbles monoconducteurs ou des câbles toronnés avec em-

bouts. Les câbles doivent être dotés d’une isolation offrant

une résistance accrue à la chaleur, au moins égale au PVC

T105°C (221°F).

Avant de commencer l’installation/le montage du Dispositif,

vériez que le disjoncteur soit éteint et qu’il n’y ait pas de ten-

sion aux bornes. Ceci peut être fait avec un testeur de phase

ou un multimètre. Lorsque vous êtes sûrs qu’il n’y a pas de

tension, vous pouvez procéder au raccordement des câbles.

Branchez la charge à la borne O du Dispositif et au l Neutre

comme indiqué sur l’image 1. Branchez le l Phase à une

borne L du Dispositif.

Branchez le l Neutre à une borne N du Dispositif. Branchez

un interrupteur ou un bouton à la borne SW du Dispositif et à

l’une des bornes L non utilisées du Dispositif.

⚠RECOMMANDATION : Pour les appareils inductifs qui

provoquent des pics de tension lors de la mise en marche/

arrêt tels que les moteurs électriques, les ventilateurs, les

aspirateurs et similaires, un amortisseur de pics de tension

pour charges inductives (RC Snubber) (0,1µF / 100 Ω / 1/2 W

/ 600 V AC) doit être connecté en parallèle à l’appareil. Le RC

Snubber peut être acheté dans la boutique :

https://www.shelly.cloud/en/products/shop/rc-snubber.

Intégration initiale

Si vous choisissez d’utiliser le Dispositif avec l’application

Shelly Smart Control et le service Shelly Cloud, les instruc-

tions pour connecter le Dispositif au Cloud et le contrôler de-

puis l’application Shelly se trouvent dans le guide de l’appli-

cation mobile. L’application Shelly et le service Shelly Cloud

ne sont pas indispensables au bon fonctionnement du Dispo-

sitif. Ce Dispositif peut être utilisé avec d’autres services et

applications domotiques.

⚠ATTENTION ! Ne laissez pas les enfants jouer avec les

boutons/interrupteurs connectés au Dispositif. Gardez les dis-

positifs permettant de contrôler Shelly à distance (téléphone

portable, tablette, ordinateur), hors de portée des enfants.

Caractéristiques techniques

• Dimensions (HxLxP): 29x34x16 mm / 1.34x1.11x0.63 in

• Température ambiante : -20 °C à 40 °C / -5 °F à 105 °F

• Humidité : 30 % à 70 %

• Altitude maximale: 2000 m / 6,562 ft

• Alimentation électrique : 110 - 240 V AC, 50/60Hz

• Consommation électrique : < 1,2 W

• Tension de commutation maximale : 240 V AC

• Courant de commutation max AC : 8 A

• Mesure de la puissance : Oui

• Protection contre les surpuissances : Oui

• Protection contre les surintensités : Oui

• Protection contre les surtensions : Oui

• Protection contre la surchauffe : Oui

• Bande de radiofréquences: 2400-2495 MHz

• Puissance de radiofréquence maximale : < 20 dBm

• Norme Wi-Fi : 802.11 b/g/n

• Portée du Wi-Fi (en fonction des collectivités locales) :

-jusqu’à 50 m / 164 ft à l’extérieur

-jusqu’à 30 m / 98 ft à l’intérieur”

• Norme Bluetooth : 4.2

• Portée du Bluetooth (en fonction des collectivités locales):

-jusqu’à 30 m / 98 ft à l’extérieur

-jusqu’à 10 m / 33 ft à l’intérieur

• CPU : ESP32

• Flash : 4 MB

• Programmations : 20

• Webhooks (actions URL) : 20 avec 5 URLs par hook

• Scripts : mJS

• MQTT : Oui

Déclaration de conformité

Par la présente, Shelly Europe Ltd. déclare que l’équipement

radio de type Shelly Plus 1PM Mini est conforme à la direc-

tive 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Le

texte complet de la déclaration de conformité de l’UE est dis-

ponible à l’adresse internet suivante

https://shelly.link/plus1pmmini_DoC

Fabricant : Shelly Europe Ltd.

Adresse : 103, Boulevard “Cherni vrah”, 1407 Soa, Bulgarie

Tél : +359 2 988 7435

Email : support@shelly.cloud

Site ociel : https://www.shelly.cloud

Les modications des coordonnées, faites par le fabricant,

sont publiées sur le site ociel.

Tous les droits de la marque Shelly® et autres droits de pro-

priété intellectuelle associés à ce Dispositif appartiennent à

Shelly Europe Ltd..

Produktspecifikationer

Varumärke:	Shelly
Kategori:	Inte kategoriserad
Modell:	Plus 1PM Mini

Behöver du hjälp?

Om du behöver hjälp med Shelly Plus 1PM Mini ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Inte kategoriserad Shelly Manualer

Shelly 1 Bruksanvisning

21 September 2024

Shelly Smoke Plus Bruksanvisning

21 September 2024

Shelly BLU Motion Bruksanvisning

21 September 2024

Shelly Plus 1PM Mini Bruksanvisning

21 September 2024

Shelly 2.5 Bruksanvisning

21 September 2024

Shelly Pro 1 Bruksanvisning

20 September 2024

Shelly EM Bruksanvisning

20 September 2024

Shelly Plug S Bruksanvisning

30 Augusti 2024

Shelly Smart WiFi Plug Bruksanvisning

13 Augusti 2024

Inte kategoriserad Manualer

Nyaste Inte kategoriserad Manualer

Philips 43PUL7672 Bruksanvisning

27 Oktober 2024

Manhattan 461504 Bruksanvisning

27 Oktober 2024

Sungrow SG125HV Bruksanvisning

27 Oktober 2024

Schneider CCT724319 Bruksanvisning

27 Oktober 2024

Technoline WS 250 Bruksanvisning

27 Oktober 2024

Livarno IAN 354423 Bruksanvisning

27 Oktober 2024

Kupper 12152 Bruksanvisning

27 Oktober 2024

JennAir CARBON24L Bruksanvisning

27 Oktober 2024

Medion Life E74001 (MD 81035) Bruksanvisning

27 Oktober 2024

POLARIS Sportsman Touring 850 SP (2015) Bruksanvisning

27 Oktober 2024
