GLX-D Custom Handle Installation

GLXD2

GLXD 2

GLXD2

GLXD 2

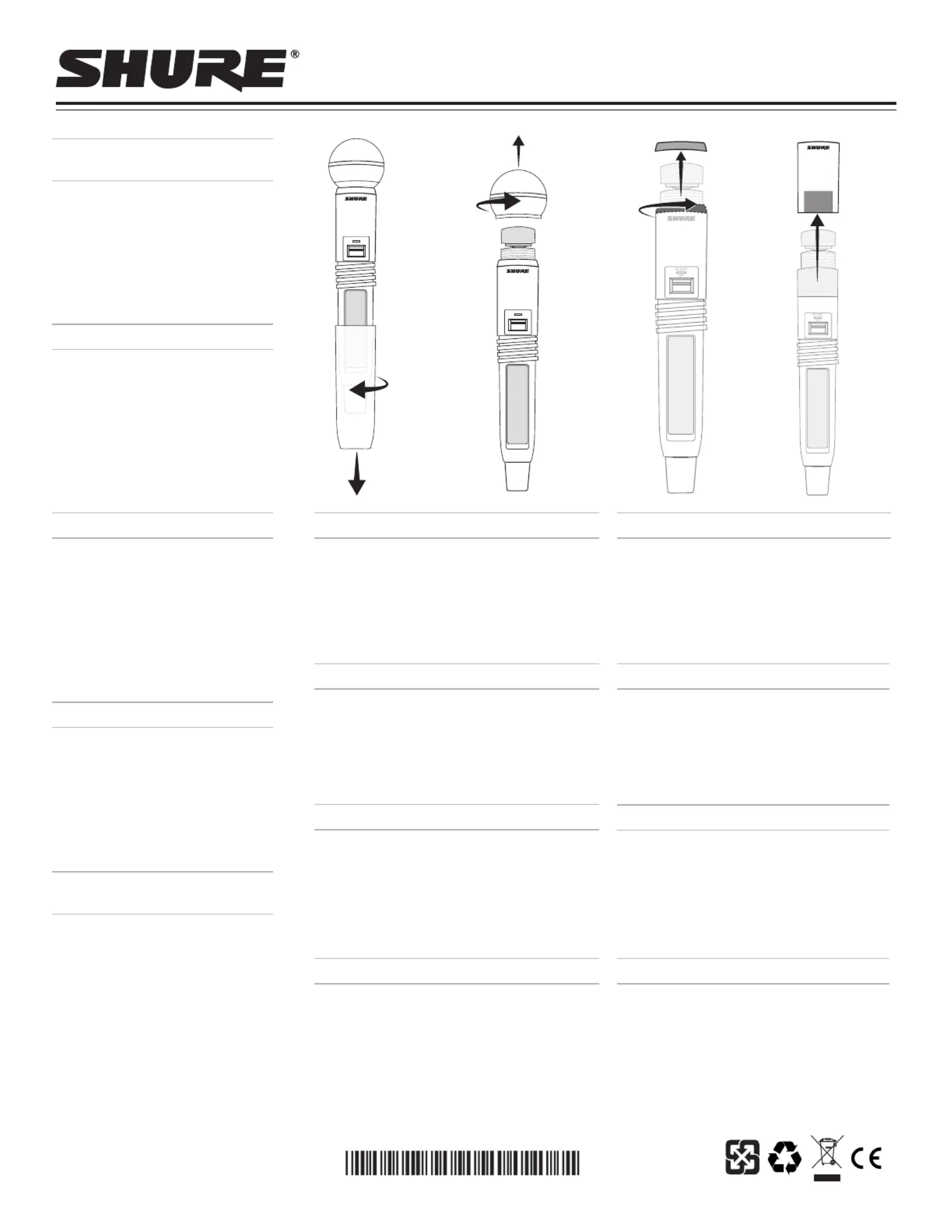

Removing the Microphone

Handle

1. Unscrew and remove the battery cover.

2. Unscrew the grille and carefully remove it so

that it does not scrape against the microphone

assembly underneath.

3. Remove the lock ring using the same

procedure as removing the grille.

4. Slide the cover off the microphone.

Retrait du corps du microphone

1. Dévisser et déposer le couvercle d'accu.

2. Dévisser la grille et la déposer avec précaution

afin qu'elle ne raye pas le microphone en

dessous.

3. Retirer la bague de verrouillage en suivant la

même procédure que lors de la dépose de

la grille.

4. Sortir le couvercle du microphone en le faisant

glisser.

Ausbau des Mikrofongriffs

1. Die Akkufachabdeckung abschrauben und

entfernen.

2. Den Grill abschrauben und vorsichtig

abnehmen, damit er nicht das darunter

befindliche Mikrofon zerkratzt.

3. Den Verriegelungsring auf dieselbe Weise wie

den Grill abmontieren.

4. Die Abdeckung vom Mikrofon abziehen.

Retiro del mango del micrófono

1. Destornille y quite la cubierta de la batería.

2. Destornille la rejilla y retírela con cuidado de

modo que no raspe la parte del micrófono que

queda debajo.

3. Quite el anillo de traba usando el mismo

procedimiento que para retirar la rejilla.

4. Deslice la cubierta sacándola del micrófono.

Rimozione dell'impugnatura del

microfono

1. Svitate e rimuovete il coperchio del vano delle

pile.

2. Svitate la griglia e rimuovetela prestando

attenzione a non farla sfregare contro il

sottostante gruppo microfono.

3. Rimuovete l'anello di bloccaggio con la stessa

procedura adottata per la griglia.

4. Estraete il coperchio del microfono.

Remoção da Haste do Microfone

1. Desparafuse e remova a tampa da bateria.

2. Desparafuse a grade e remova-a com cuidado para que não

raspe na parte inferior do conjunto do microfone.

3. Remova o anel de travamento usando o mesmo

procedimento para remover a grade.

4. Deslize a tampa para fora do microfone.

Снятие ручки микрофона

1. Отвинтите и снимите крышку батарейки.

2. Отвинтите сетку и осторожно снимите ее, не поцарапав

при этом микрофон.

3. Таким же способом снимите запорное кольцо.

4. Снимите с микрофона крышку.

Microfoonhandgreep verwijderen

1. Schroef de batterijafdekking los en verwijder deze.

2. Schroef de grille los en verwijder de grille voorzichtig zodat

deze de microfoonconstructie eronder niet bekrast.

3. Verwijder de borgring waarbij u van dezelfde procedure

gebruikmaakt als bij het verwijderen van de grille.

4. Schuif de afdekking van de microfoon.

マイクロホンハンドルの取り外し

1. 電池カバーのネジを外してカバーを取ります。

2. グリルのねじを外し、下にあるマイクロホンアセンブリを

こすらないように、グリルを慎重に外します。

3. グリルを外すときと同じ手順に従って、ロックリングを外

します。

4. カバーをスライドさせてマイクロホンから外します。

마이크 핸들 제거

1. 건전지 커버의 나사를 풀러 벗깁니다.

2. 그릴의 나사를 돌려서 풀고 아래쪽의 마이크 어셈블리를

긁히게 하지 않도록 조심스럽게 빼냅니다.

3. 그릴 제거 때와 동일한 절차에 따라 잠금 링을 제거합니다.

4. 커버를 마이크 밖으로 밀어 빼냅니다.

取下话筒手柄

1. 拧下螺钉并取下电池的盖板。

2. 拧下网罩并小心取下，以防刮伤下面的话筒组件。

3. 按照与取下网罩时相同的步骤取下锁环。

4. 将盖板从话筒上滑出。

取下話筒手柄

1. 擰下螺釘並取下電池的蓋板。

2. 擰下網罩並小心取下，以防刮傷下面的話筒組件。

3. 按照與取下網罩時相同的步驟取下鎖環。

4. 將蓋板從話筒上滑出。

Melepas Gagang Mikrofon

1. Lepas sekrup dan lepas penutup baterai.

2. Buka sekrup kisi dan lepaskan dengan hati-hati agar tidak

menggores rakitan mikrofon di bawahnya.

3. Lepaskan cincin pengunci dengan prosedur yang sama

seperti saat melepaskan kisi.

4. Geser penutup pada mikrofon.

Printed in U.S.A.

27A22693 (Rev. 1)

① ② ③ ④

PT. GOSHEN SWARA INDONESIA

Kompleks Harco Mangga Dua Blok L No. 35 Jakarta Pusat

2012 Shure Incorporated

I.16.GSI31.00501.0211

Europe, Middle East, Africa:

Shure Europe GmbH

Jakob-Dieffenbacher-Str. 12,

75031 Eppingen, Germany

Phone: 49-7262-92490

Fax: 49-7262-9249114

Email: info@shure.de

GLXD 2

GLXD2

GLX D2

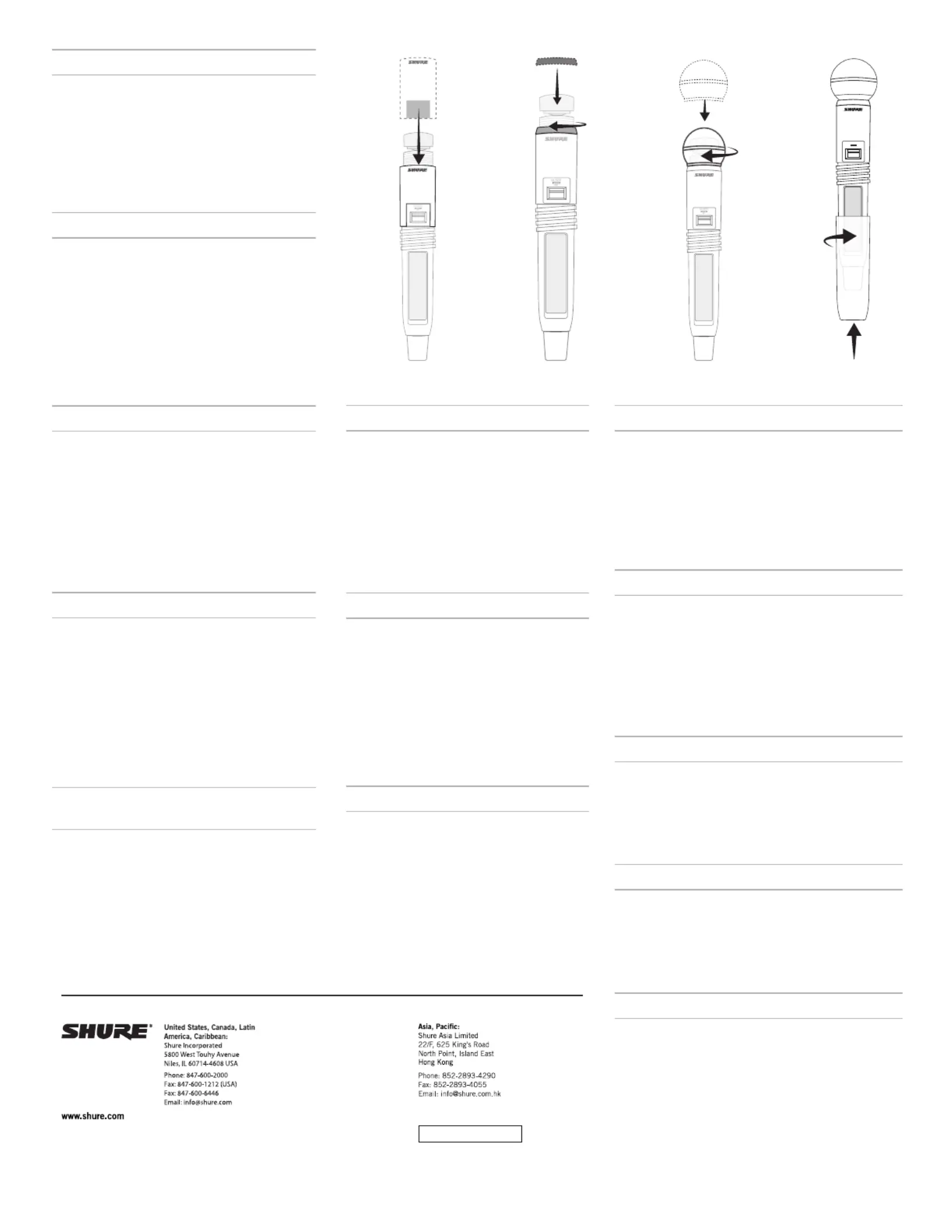

Installing the Custom Handle

1. Slide the new cover onto the top end of the microphone.

2. Carefully slide the lock ring over the microphone

assembly and tighten clockwise.

3. Gently guide the grille over the microphone assembly

and tighten clockwise.

4. Install the new battery cover on the microphone and

rotate clockwise to tighten.

Mise en place du corps personnalisé

1. Glisser le couvercle neuf sur l'extrémité supérieure du

microphone.

2. Glisser la bague de verrouillage avec précaution par-

dessus le microphone et la serrer en la tournant vers

la droite.

3. Enfiler doucement la grille par-dessus le microphone et

la serrer en la tournant vers la droite.

4. Installer le couvercle d'accu neuf sur le microphone et le

tourner vers la droite pour le serrer.

Einbau des Spezialgriffs

1. Die neue Abdeckung auf das obere Ende des Mikrofons

schieben.

2. Den Verriegelungsring vorsichtig über das Mikrofon

schieben und nach rechts festziehen.

3. Den Grill behutsam über das Mikrofon schieben und

nach rechts festziehen.

4. Die neue Batteriefachabdeckung am Mikrofon anbringen

und durch Drehen nach rechts festziehen.

Instalación del mango especial

1. Deslice la nueva cubierta en la parte superior del

micrófono.

2. Deslice con mucho cuidado el anillo de traba sobre el

conjunto de micrófono y apriételo en sentido horario.

3. Guíe suavemente la rejilla sobre el conjunto de

micrófono y apriétela en sentido horario.

4. Instale la nueva tapa de batería en el micrófono y gírela

en sentido horario para apretarla.

Installazione dell'impugnatura

personalizzata

1. Inserite il nuovo coperchio sull'estremità superiore del

microfono.

2. Fate scorrere con cautela l'anello di bloccaggio sul

gruppo microfono e serrate in senso orario.

3. Instradate delicatamente la griglia sul gruppo microfono

e serrate in senso orario.

4. Installate il nuovo coperchio della batteria sul microfono

e ruotatelo in senso orario per serrarlo.

Instalação da Haste Personalizada

1. Deslize a nova tampa na extremidade superior do

microfone.

2. Deslize o anel de travamento com cuidado sobre o

conjunto do microfone e aperte no sentido horário.

3. Guie delicadamente a grade sobre o conjunto do

microfone e aperte no sentido horário.

4. Instale a nova tampa da bateria no microfone e gire

no sentido horário para apertar.

Установка специальной ручки

1. Надвиньте новую крышку на верхний конец

микрофона.

2. Аккуратно наденьте на микрофон запорное

кольцо и затяните, вращая по часовой стрелке.

3. Осторожно наденьте на микрофон сетку и

затяните, вращая по часовой стрелке.

4. Установите на микрофон новую крышку

батарейки и затяните, вращая по часовой

стрелке.

Aangepaste handgreep monteren

1. Schuif de nieuwe afdekking op het bovenste

uiteinde van de microfoon.

2. Schuif de borgring voorzichtig om de microfoon en

draai de ring rechtsom om deze vast te zetten.

3. Schuif de grille voorzichtig over de microfoon en

draai de ring rechtsom om deze vast te zetten.

4. Monteer de nieuwe batterijafdekking op de

microfoon en draai de afdekking rechtsom om deze

vast te zetten.

カスタムハンドルの取り付け

1. 新しいカバーをマイクロホンの上端にスライドさせます。

2. マイクロホンアセンブリの上でロックリングを慎重にスライ

ドさせ、時計方向に回して締めます。

3. マイクロホンアセンブリの上にグリルをそっと重ね、時計方

向に回して締めます。

4. 新しい電池カバーをマイクロホンに取り付け、時計方向に回

して締めます。

맞춤 핸들 설치

1. 새 커버를 마이크 상단 끝에 밀어서 끼웁니다.

2. 마이크 어셈블리 위에서 잠금 링을 조심스럽게 밀고 시계

방향으로 조입니다.

3. 마이크 어셈블리 위에 그릴을 천천히 끼워 맞추고 시계

방향으로 조입니다.

4. 마이크에 새 건전지 커버를 설치하고 시계 방향으로 돌려

조입니다.

安装定制手柄

1. 将新的盖板滑入话筒的顶端。

2. 将锁环小心地安装在话筒组件上，顺时针拧紧。

3. 将网罩小心地安装在话筒组件上，顺时针拧紧。

4. 将新的电池盖安装在话筒上，顺时针拧紧。

安裝自訂手柄

1. 將新的蓋板滑入話筒的頂端。

2. 將鎖環小心地安裝在話筒組件上，順時針擰緊。

3. 將網罩小心地安裝在話筒組件上，順時針擰緊。

4. 將新的電池蓋安裝在話筒上，順時針擰緊。

Memasang Gagang Kustom

1. Geser penutup baru di ujung atas mikrofon.

2. Geser perlahan cincin pengunci pada rakitan mikrofon dan

kencangkan dengan memutarnya searah jarum jam.

3. Perlahan pandu kisi pada rakitan mikrofon dan kencangkan

dengan memutarnya searah jarum jam.

4. Pasang penutup baterai baru pada mikrofon dan putar searah

jarum jam untuk mengencangkan.
