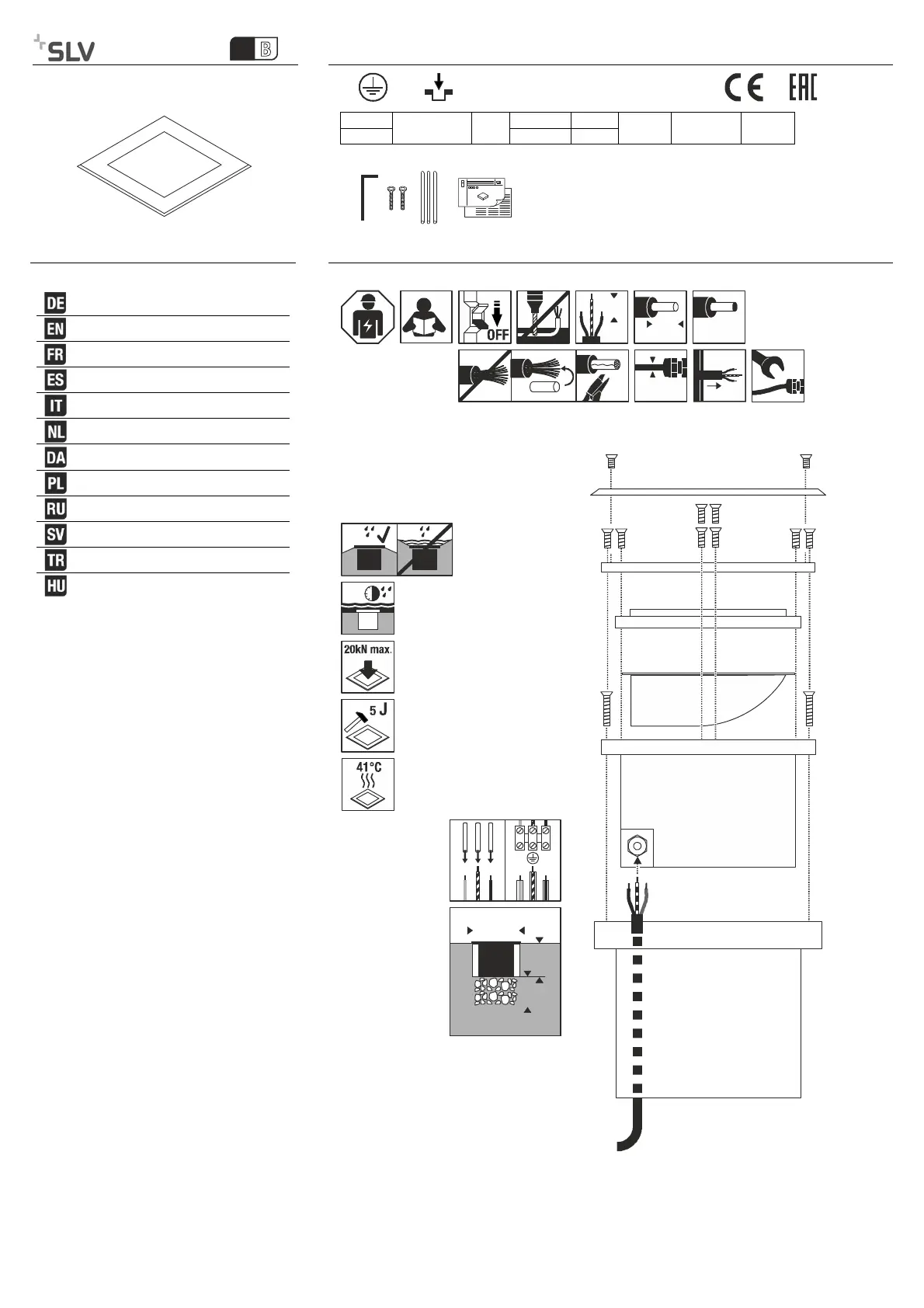

BETRIEBSANLEITUNG TEIL A
Bodeneinbauleuchte
INSTRUCTION MANUAL PART A
Inground Fitting
MODE D’EMPLOI PARTIE A
Encastré de sol
MANUAL DE INSTRUCCIONES PARTE A
Luminaria empotrable de suelo
ISTRUZIONI PER L’USO PARTE A
Incasso da terra
GEBRUIKSAANWIJZING DEEL A
Vloerinbouwarmatuur
DRIFTSVEJLEDNING PART A
Gulvindbygningslampe
INSTRUKCJA OBSŁUGI CZĘŚĆ A
Lampa do gruntu
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ЧАСТЬ A
Напольный встраиваемый светильник
BRUKSANVISNING DEL A
Infälld markarmatur
KULLANMA KILAVUZU BÖLÜM A
Zemine gömme lamba
HASZNÁLATI UTASÍTÁS, A. RÉSZ
Padlóba építhet lámpatest ő
229381
229383
IP65 /
IP67 ta: -20°C …+35°C
229381 220V-240V
~50/60Hz 31W 1720 lm 4000K CRI>90 25,5 x 25,5
x 14,5 cm 5,80 kg
229383 1660 lm 3000K
B
A
N L
24,5 x 24,5 cm
17,5
cm
20
cm
20
mm
6 mm
B
1 - 2,5
mm²
15 mm
min.
Ø 9-12
mm
0,5h
max
IP67
© 01.05.2021 SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. +49 (0)2451 4833-0. Made in China.
DE - Die Installation erfordert Fachkenntnisse und darf nur eine
zugelassene Elektrofachkraft unter Berücksichtigung örtlicher und
nationaler Bestimmungen durchführen!
EN - The installation requires expert knowledge and may be carried
out only by an approved electrician under consideration of local and
national regulations!
FR - L’installation nécessite des connaissances spécialisées et ne
peut être effectuée que par un électricien agréé, en tenant compte
des réglementations locales et nationales !
ES - ¡Para realizar la instalación son necesarios conocimientos
técnicos. La instalación será realizada exclusivamente por un
técnico electricista autorizado, respetando las normativas locales y
nacionales!
IT - L’installazione richiede conoscenze tecniche e può essere
eseguita soltanto da un elettricista autorizzato tenendo conto delle
norme locali e nazionali!
NL - De installatie vereist vakkennis en mag uitsluitend door een
erkende elektricien worden uitgevoerd, waarbij de lokale en
nationale voorschriften in acht moeten worden genomen!
DA - Installationen kræver fagkundskab og må kun gennemføres af
en autoriseret el-installatør. Lokale og nationale bestemmelser skal
herved overholdes!
PL - Instalacja wymaga wiedzy specjalistycznej i powinna być
przeprowadzana wyłącznie przez uprawnionego elektryka przy
uwzględnieniu miejscowych i krajowych przepisów!
RU - Установка требует специальных знаний и может
производиться электриком только сертифицированным с
соблюдением местных и национальных положений!
SV - Installationen kräver fackkunskaper och får endast utföras av
en elektriker. Lokala och nationella bestämmelser måste följas!
TR - Kurulum uzmanlık gerektirir ve sadece yerel ve ulusal
yönetmelikler dikkate alınarak yetkili bir elektrikçi tarafından
yapılabilir!
HU - A csatlakoztatás szaktudást igényel, és kizárólag feljogosított
villamossági szakember végezheti el a helyi és nemzeti
rendelkezések figyelembe vétele mellett!
DE - Die Lichtquelle ist nur durch eine Fachkraft austauschbar. Das
Betriebsgerät ist nur durch eine Fachkraft austauschbar.
EN – The light source is only exchangeable by a professional. The
separate control unit is only exchangeable by a professional.
FR - La source lumineuse peut uniquement être remplacée par un
spécialiste. L'auxiliaire de commande peut uniquement être
remplacé par un spécialiste.
ES - La fuente de luz solo podrá ser reemplazada por un técnico
especialista. El transformador solo podrá ser reemplazado por un
técnico especialista.
IT - La sorgente luminosa può essere sostituita solo da personale
autorizzato. Il dispositivo di alimentazione può essere sostituito solo
da personale autorizzato.
NL - De lichtbron kan uitsluitend door een specialist of vakman
worden vervangen. Het voorschakelapparaat kan uitsluitend door
een specialist of vakman worden vervangen.
DA - Lyskilden kan kun udskiftes af en fagmand. Driftsapparatet
kan kun udskiftes af en fagmand.
PL - Źródło światła może być wymieniane tylko przez specjalistę.
Urządzenie sterujące może być wymieniane tylko przez specjalistę.
RU - Источник света разрешается заменять только
специалистам заменять. Устройство управления разрешается
только специалистам.
SV - Ljuskällan får endast bytas ut av fackpersonal. Drivdonet får
endast bytas ut av fackpersonal.
TR - Işık kaynağı yalnızca uzman kişiler tarafından değ şi tirilebilir.
Kumanda tertibatı yaln iler tarafızca uzman kişından değ şi tirilebilir.
HU - A fényforrást csak szakember cserélheti. A vezérlőegységet
csak szakember cserélheti.
DE - Entsorgung (Europäische Union)
Produkt nicht im Hausmüll entsorgen! Produkte mit diesem Symbol
sind entsprechend der Richtlinie(WEEE) über Elektro- und
Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektro-
Altgeräte zu entsorgen!
EN - Disposal (European Union)
Do not dispose the product with the regular household waste!
Products marked with this sign must be disposed according to the
directive (WEEE) on electrical and electronic devices at local
collection points for such devices!
FR - Information de recyclage (Union européenne)
Ne recyclez pas le produit avec les ordures ménagères ! Les
produits qui présentent ce symbole sont à recycler suivant la
directive (WEEE) relative aux déchets d'équipements électriques et
électroniques, via des points de collecte pour appareils électriques
usagés !
ES - Indicaciones para la eliminación (Unión Europea)
¡No tirar el producto con la basura doméstica! Los productos con
este símbolo deben eliminarse, de acuerdo con la directiva (WEEE)
sobre residuos de aparatos eléctricos y electrónicos, llevándolos a
los puntos de recogida selectiva de aparatos eléctricos y
electrónicos locales.
IT - Istruzioni per lo smaltimento (Unione Europea)
Non smaltire il prodotto con i rifiuti domestici! I prodotti con questo
simbolo devono essere smaltiti, nel rispetto della Direttiva (WEEE)
sui rifiuti di apparecchiature elettriche ed elettroniche, nei punti di
raccolta locale ad essi adibiti! Verificare sul sito www.slvitalia.it il
corretto metodo di smaltimento del presente materiale.
NL - Afvalverwijdering (Europese Unie)
Het product niet via het huishoudelijk afval weggooien! Producten
met dit symbool dienen in overeenstemming met richtlijn (WEEE)
via elektrische en elektronische apparatuur bij de plaatselijke
inzamelpunten voor elektrisch afval te worden verwijderd!
DA - Henvisning om bortskafning (EU)
Produktet må ikke bortskaffes sammen med husholdningsaffaldet!
Produkter med dette symbol skal i henhold til direktivet (WEEE) om
affald af elektrisk og elektronisk udstyr bortskaffes via de lokale
indsamlingssteder for gamle el-apparater!
PL - Wskazówka dotycząca utylizacji (Unia Europejska)
Nie wolno wyrzucać produktu do śmieci domowych! Produkty
oznakowane tym symbolem nale y utylizoważ ć zgodnie z
wytycznymi (WEEE) dotyczącymi starych urzą ńdze elektrycznych i
elektronicznych w miejscowych punktach gromadzenia odpadów
elektrycznych!
RU - Указание по утилизации (Европейский Союз)
Не утилизировать прибор вместе с бытовыми отходами !
Продукты с подобным обозначением соотв в. с Положением
(WEEE) по утилизации старых электрических и электронных
приборов необходимо утилизировать через специальные
пункты сбора старых электроприборов!
SV - Anvisningar för sophantering (Europeiska Unionen)
Produkten får ej kastas i hushållssoporna! Produkter som är märkta
med denna symbolen ska kastas i enlighet med riktlinjerna (WEEE)
för elektriska och elektroniska apparater på de lokala
uppsamlingsställena för el- och elektronikskrot.
TR - Tasfiye açı ıklamas (Avrupa Birliği)
Ürünü ev çöpüyle birlikte atmayın! Bu sembolü taşıyan ürünler,
elektroteknik ve elektronik eski aletlerin yerel elektronik eski aletler
toplama yerinde tasfiye edilmesi (WEEE) yönetmeliğine bağl dı ır.
HU - Hulladékkezelés (Európai Unió)
A terméket ne a hagyományos háztartási hulladékkal együtt dobja
ki! A fenti jellel ellátott termékeket a WEEE, irányelv szerint az
elektromos és elektronikus termékek számára kihelyezett
hulladékgyűjtőkbe tegye!
Technische Änderungen vorbehalten. Technical Details are subject
to change. Les détails techniques sont sujet à des changements.
Nos reservamos el derecho a modificaciones técnicas. Modifiche
tecniche riservate. Behoudens technische wijzigingen. Ret til
tekniske ændringer forbeholdes. Zmiany techniczne zastrzeżone.
Сохраняется право на внесение технических изменений.
Tekniska ändringar kan förekomma. Teknik değ şi iklik yapma hakkı
saklı ıd r. A technikai részletek termékenként változhatnak.
Импортёр ООО «Марбел»:
190005, г. Санкт-Петербург,
Митрофаньевское шоссе корп, 2 . 2
./Тел факс +7 (812) 644-6789
www.marbel.ru
A
© 01.05.2021 SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. +49 (0)2451 4833-0. Made in China.
Betriebsanleitung TEIL B
Bodeneinbauleuchte
229381 ...83
Anleitung sorgfältig lesen und aufbewahren!
Sicherheitshinweise für Installation und Betrieb
Nichtbeachtung kann zu Lebens-, Verbrennungs- und
Brandgefahr führen!
Jegliche Arbeiten am elektrischen Anschluss nur durch
Elektrofachkraft!
Produkt nicht verändern oder modifizieren.
Nichts an dem Produkt befestigen.
Produkt nicht abdecken.
Nur mit intaktem Schutzglas betreiben.
Bei Verdacht einer Fehlfunktion oder Beschädigung außer Betrieb
nehmen und Händler oder Elektrofachkraft kontaktieren.
Sicherstellen, dass Kinder an dem Produkt keinen Schaden
nehmen.
Nicht in die aktive Lichtquelle starren.
: Kennzeichnet auf Produkt oder in Abbildung mögliche heiße
Oberflächen des Produkts.
Weitere Sicherheitshinweise =
Bestimmungsgemäße Verwendung
Schutzklasse I (1) - Anschluss mit Schutzleiter.
Nur fest montiert auf ebenen Untergrund betreiben.
Nur auf normal oder nicht entflammbaren Flächen betreiben.
Keinen starken mechanischen Beanspruchungen oder starker
Verschmutzung aussetzen.
IP65: Schutz gegen Eindringen von Staub - Schutz gegen
Strahlwasser aus allen Richtungen.
IP67: Schutz gegen Eindringen von Staub - Schutz gegen
Eindringen von Wasser, wenn zeitweilig untergetaucht.
Zulässige Umgebungstemperatur(ta): -20°C ...+35°C
Lichtquelle
Die Lichtquelle dieser Leuchte darf nur vom Hersteller oder einem
von ihm beauftragten Servicetechniker oder einer vergleichbar
qualifizierten Person ersetzt werden.
Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse
E.
Pflege / Lagerung
Produkt spannungsfrei schalten und abkühlen lassen.
Regelmäßig mit leicht angefeuchtetem (Wasser) Tuch nur
äußerlich reinigen.
Nicht mit Hochdruckreiniger reinigen.
Regelmäßig Laub, Schmutz, o.ä. von der Leuchte entfernen.
Folgende Einflüsse können unerwünschte Wirkungen auf das
Produkt haben: Saure Umgebung, hoher Salzgehalt in der Luft,
Reinigungsmittel, Dünger, Streusalz, Chemikalien.
Nur trocken und sauber lagern.
Montage
Stromversorgung / Anschlussleitung spannungsfrei schalten!
Nur beschriebenes Zubehör verwenden.
Nur für Bodeneinbau geeignet.
Örtliche Installationsvorschriften für Außenbereich beachten.
Produkt nicht eigenhändig abdichten (z.B. mit Silikon).
Gemäß angegebener IP Schutzart installieren.
Nur bei trockener Witterung installieren.
Einbauort mit min. 20 cm tiefer Dränage versehen.
Montieren wie in Abbildung dargestellt.
Erdkabel in ausreichender Länge durch Kabelverschraubung
führen.
Kabelverschraubung mit geeignetem Werkzeug sichern.
Elektrischer Anschluss
Adern der Anschlussleitung mit Schutzschläuchen versehen.
Flexible Adern mit geeigneten Aderendhülsen versehen!
Außenleiter Klemme L
Neutralleiter Klemme N
Schutzleiter Erdungsklemme
Sicheren Halt und ordnungsgemäße Funktion prüfen!
Operating Manual PART B
Inground Fitting
229381 ...83
Read manual carefully and keep for further use!
Safety advices for installation and operation.
Disregard may lead to danger of life, burning or fire!
Any works on the electrical connection only by electrician.
Do not alter or modify the product.
Do not fasten anything on the product.
Do not cover the product.
Operate only with intact protection glass.
Take out of service when suspecting a defect or malfunction and
contact your dealer or a qualified electrician.
Take measures that children get not harmed by the product.
Do not stare into the active light source.
: Identifies hot surfaces of the product on the product itself or
on the figure.
Additional safety advices =
Use as directed
Safety class I (1) - Connection with protective conductor.
Operate only firmly fixed on an even surface.
Operate only on normal or not inflammable surfaces.
Do not strain mechanically or expose to strong dirt contamination.
IP65: Protection against dust (dust-tight) - Protection against jetted
water from all directions.
IP67: Protection against dust (dust-tight) - Protection against the
penetration of water when temporarily submerged.
Admissible ambient temperature(ta): -20°C ...+35°C.
Light Source
The light source of this luminaire may only be replaced by the
manufacturer, an authorized service technician or a comparable
qualified person.
This product contains a light source of the energy efficiency class
E.
Care / Storage
Disconnect product from mains and let it cool down.
Clean external surfaces regularly with a slightly moistened (water)
cloth.
Do not clean with pressure washer.
Remove foliage, dirt, etc. regularly from the luminaire.
The following influences may have unwanted effects on the
product: acidic surrounding, high salt content in the air, cleaning
agents, fertilizer, thawing salt, chemicals.
Store dry and clean.
Installation
Switch off mains / fixed connection cable!
Use only described accessories.
Only suited for recessed ground installation.
Follow local regulations for outdoor installations.
Do not seal the product yourself (e.g. with silicone).
Install according to declared IP type.
Install only when the weather is dry.
Provide a drainage with a minmum depth of 20 cm at the
installation place.
Install as shown in the figure.
Direct the underground cable with sufficient length through the
cable gland.
Secure cable gland applying a suitable tool.
Electrical connection
Equip wires of the fixed wiring with protective tubes.
Equip flexible wire ends with suitable wire ferrules!
Live conductor Terminal L
Neutral conductor Terminal N
Protective conductor Earth terminal
Check secure fixation and proper function!
Mode d’emploi PARTIE B
Encastré de sol
229381 ...83
Lire attentivement le mode d’emploi et le conserver dans un
endroit sûr !
Consignes de sécurité pour l’installation et l’utilisation
Le non-respect peut entraîner un risque de mort, de brûlures
et d’incendie !
Les travaux de branchement électrique doivent uniquement être
effectués par un électricien qualifié !
Ne pas modifier ni altérer le produit.
Ne rien fixer sur le produit.
Ne pas couvrir le produit.
Utiliser uniquement avec verre de protection intact.
En cas de soupçon de dysfonctionnement ou de dommage, arrêter
l’appareil et contacter le revendeur ou un électricien qualifié.
S’assurer que les enfants n’endommagent pas le produit.
Ne pas regarder la source lumineuse.
: Indique les surfaces chaudes possibles du produit, sur le
produit ou dans l’illustration.
Consignes de sécurité complémentaires =
Utilisation conforme
Classe de protection I (1) - Branchement avec câble de terre.
Utiliser uniquement lors du montage fixe sur un support plat.
Utiliser uniquement sur des surfaces normales ou ininflammables.
Ne pas exposer à de fortes contraintes mécaniques ou à une saleté
importante.
IP65: Protection contre la pénétration de poussière - Protection
contre jets d’eau provenant de toutes les directions.
IP67: Protection contre la pénétration de poussière - Protection
contre la pénétration de l’eau en cas d´immersion temporaire.
Température ambiante admise (ta) : -20°C ...+35°C
Source lumineuse
La source lumineuse contenue dans ce luminaire ne doit être
remplacée que par le fabricant ou son agent de maintenance ou
une personne de qualification équivalente.
Ce produit contient une source lumineuse de la classe d'efficacité
énergétique E.
Entretien / Stockage
Mettre le produit hors tension et laisser refroidir.
Nettoyer régulièrement, la partie extérieure seulement, avec un
chiffon légèrement humidifié (à l’eau).
Ne pas nettoyer au nettoyeur haute pression.
Enlever régulièrement les feuilles, la saleté, etc. du luminaire.
Les facteurs suivants peuvent avoir des effets indésirables sur le
produit : Environnement acide, forte teneur en sel dans l’air,
nettoyants, engrais, sel de voirie, produits chimiques.
Entreposer dans un endroit sec et propre uniquement.
Montage
Mettre l’alimentation/le câble de raccordement hors tension !
Utiliser uniquement les accessoires décrits.
Uniquement adapté pour montage encastré au sol.
Respecter les réglementations d’installation locales pour les
zones extérieures.
Ne pas sceller le produit vous-même (par ex. avec du silicone).
Installer selon l’indice de protection IP spécifié.
Installer uniquement par temps sec.
Le lieu d’installation doit être pourvu d’un drainage d’au moins 20
cm de profondeur.
Montage comme indiqué sur l’illustration.
Passer le câble de terre de longueur suffisante à travers le presse-
étoupe.
Serrer le presse-étoupe avec un outil.
Raccordement électrique
Placer des gaines de protection sur les fils du câble de
raccordement.
Placer des embouts adaptés sur les fils souples !
Conducteur extérieur Borne L
Conducteur neutre Borne N
Câble de terre Borne de terre
Vérifier le bon maintien et le bon fonctionnement !

Produktspecifikationer

Varumärke: SLV
Kategori: Inte kategoriserad
Modell: 229381

Behöver du hjälp?

Om du behöver hjälp med SLV 229381 ställ en fråga nedan och andra användare kommer att svara dig


Inte kategoriserad SLV Manualer

SLV

SLV 227462 Bruksanvisning

19 September 2024
SLV

SLV 1006172 Bruksanvisning

19 September 2024
SLV

SLV 229374 Bruksanvisning

19 September 2024
SLV

SLV 229324 Bruksanvisning

19 September 2024
SLV

SLV 1006171 Bruksanvisning

19 September 2024
SLV

SLV 229381 Bruksanvisning

19 September 2024
SLV

SLV 229320 Bruksanvisning

19 September 2024
SLV

SLV 464120 Bruksanvisning

4 September 2024
SLV

SLV 1002791 Bruksanvisning

3 September 2024
SLV

SLV 1002792 Bruksanvisning

2 September 2024

Inte kategoriserad Manualer

Nyaste Inte kategoriserad Manualer

Philips

Philips 43PUL7672 Bruksanvisning

27 Oktober 2024
Manhattan

Manhattan 461504 Bruksanvisning

27 Oktober 2024
Sungrow

Sungrow SG125HV Bruksanvisning

27 Oktober 2024
Schneider

Schneider CCT724319 Bruksanvisning

27 Oktober 2024
Technoline

Technoline WS 250 Bruksanvisning

27 Oktober 2024
Livarno

Livarno IAN 354423 Bruksanvisning

27 Oktober 2024
Kupper

Kupper 12152 Bruksanvisning

27 Oktober 2024
JennAir

JennAir CARBON24L Bruksanvisning

27 Oktober 2024
Medion

Medion Life E74001 (MD 81035) Bruksanvisning

27 Oktober 2024
POLARIS

POLARIS Sportsman Touring 850 SP (2015) Bruksanvisning

27 Oktober 2024
