USER MANUAL
DVNET-4Duo
Access and control KVM and audio on
up to 4 computers using one
USB keyboard, one USB mouse and 2
DVI-D monitors
VIDEO
Format DVI-D Single Link
Maximum Pixel Clock 165 MHz
Input Interface (8) DVI-D 29-pin (female)
Output Interface (2) DVI-D 29-pin (female)
Resolution Up to 1920 x 1200
@60Hz
DDC 5 volts p-p(TTL)
Input Equalization Automatic
Input Cable Length Up to 20 ft.
Output Cable Length Up to 20 ft.
Input Interface (4) 3.5 mm Stereo Audio
Output Interface (1) 3.5 mm Stereo Audio
Impedance 600 Ohm
Frequency Response 20 Hz to 20 kHz
AUDIO
Nominal Level 0-1.0 V
Common Mode Rejection at 60 dB
TECHNICAL SPECIFICATIONS
USB
Signal Type USB 2.0, 1.1, and 1.0 w/
internal hub
Input Interface (4) USB Type B (female)
Output Interface (2) USB Type A (female)
for keyboard and mouse
connection only;
(2) for USB 2.0 Transpar-
ent
800.AVI.2131
Tel: (818) 503-6200 Fax: (818) 503-6208
11651 Vanowen St. North Hollywood, CA 91605
SmartAVI.com
Designed and Manufactured in the USA
OTHER
Power External 100-240 VAC/
5VDC4A @20W
Dimensions 17” W x 3.5” H x 6.75“ D
Weight 10 lbs.
Approvals UL, CE, ROHS Compliant
Operating Temp. 32-131 °F (0-55 °C)
Storage Temp. -4-185 °F (-20-85 °C)
Humidity Up to 95%
Emulation Keyboard and Mouse
CONTROL
Front Panel Tactile Switch
RS-232 Via Control @ 9600 bps
Hotkeys Via Keyboard
IR Optional
TECHNICAL SPECIFICATIONS
PART NO. QTY DESCRIPTION
DVN-4DuoS 1 DVNET-4Duo, 4x1 Dual DVI-D,
USB 2.0, Audio Switch
Power Supply 1 PS5VDC4A
User Manual 1
WHAT’S IN THE BOX
4-Port Dual Display DVI-D
KVM Switch with
USB 2.0 Sharing
INTRODUCTION
The DVNET-4-Duo is a cross-platform switch capable of
sharing Dual DVI-D monitor, stereo speakers, and USB 2.0
devices between 4 computers. It features USB keyboard
and mouse emulation faster and reliable switching through
the use of hotkey sequence commands. It is also RS-232
compliant, capable of being controlled remotely via third-
party software.
CONNECTING THE DVNET-4Duo
1. Ensure that power is disconnected from DVNET-Duo.
2. Connect the DVI cables, USB cables (male-A to male-
B), and audio cables from the computers to the re-
spective ports on the DVNET-4Duo.
3. Optionally connect RS-232 for control functions.
4. Connect the USB keyboard and mouse on the two
USB ports on the right (close to the RS-232 port).
Note: The 2 ports on the right are dedicated for key-
board and mouse emulation. The 2 on the left are
for other USB peripherals (flash drives, printers,
etc.)
5. Connect the speakers into the port lo-Audio Out
cated above the USB ports.
6. Connect 2 display monitors the connector 2 DVI OUT
on the DVNET-Duo.
7.
Power on the DVNET-4Duo.
CONTROLLING THE DVNET-4Duo
Front Panel Control
To switch ports using the front panel, press the button to navigate up and button for down. UP DOWN
EDID learningEDID learningEDID learningEDID learning is also done through the front panel buttons by pressing both buttons simultaneously.
RS-232 Control
Use a male-to-female serial cable to connect a computer to the RS-232 port of the DVNET-4Duo. Use terminal
client software such as the HyperTerminal
HyperTerminalHyperTerminal
HyperTerminal to connect to the DVNET-4Duo Make sure to use the standard com-.
munication mode of 9600 bps, 8, N, 1. This port can also be used for software upgrade. Please refer to online
manual for more details.
Hotkey Commands
The Hotkey command is a keyboard sequence used to trigger an action on the DVNET-4Duo through the use of
the keyboard connected on the USB port of the DVNET-4Duo. To activate the hotkey sequence, press the CTRL
key twice and then enter the desired hotkey commands.
COMMANDS HOTKEYS RS-232 CONTROL
Switch all devices (KVM, USB 2.0, and Audio) [CTRL] [CTRL] m
mm
m [port #] [ENTER] ‘//m
mm
m[port #] ’ <CR>
Switch KVM onlyonlyonlyonly [CTRL] [CTRL] cccc [port #] [ENTER] ‘//cccc[port #] ’ <CR>
Switch audio onlyonlyonlyonly [CTRL] [CTRL] aaaa [port #] [ENTER] ‘//aaaa[port #] ’ <CR>
EDID Learning [CTRL] [CTRL] e e e e [ENTER] //e eee <CR>

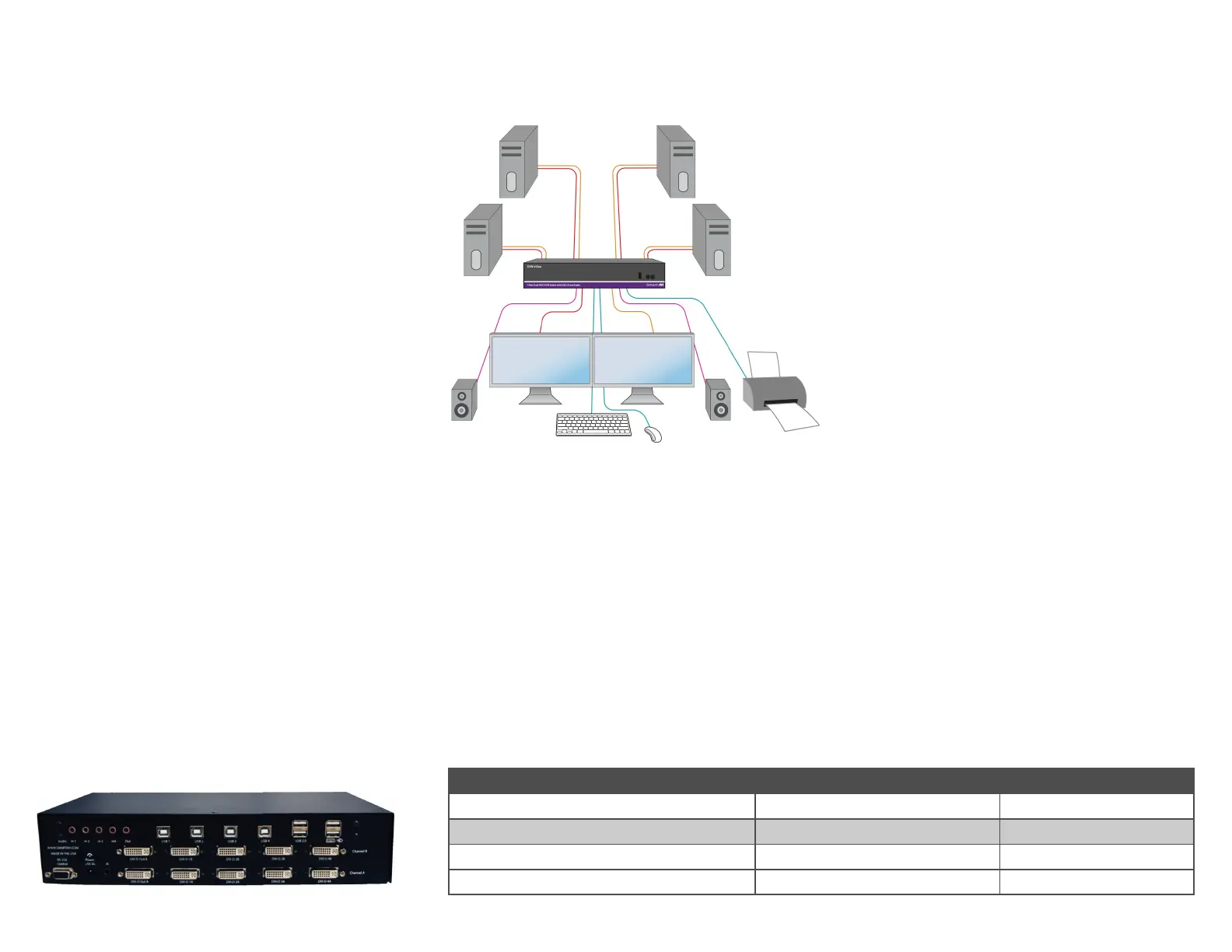

INSTALLATION DIAGRAM
USB INPUTS
AUDIO
KEYBOARD
& MOUSE
DVI INPUTS
DVI OUTPUTS
DVNET-4DUO REAR
EDID LEARNING
The DVNET-4Duo is fully capable of “learning” and remem-
bering what type of display monitor is connected to the
unit. With its EDID learning feature, the DVNET-4Duo pro-
vides plug-and-play capability to its display.
Programming the EDID can be accomplished through the
Front
FrontFront
Front-
--
-Panel buttons
Panel buttonsPanel buttons
Panel buttons
or through RS
RSRS
RS-
--
-232
232232
232.
Please refer to the “Controlling the DVNET-4Duo” section
of the manual for more info.
FEATURES
• Compatible with Windows, Mac and Linux Operating
Systems
• Supports up to 1920x1200 digital video resolution
• Uses universal DVI single-link connectors
• Supports all USB 2.0 Devices (Flash drives,
Printers, Cameras, Scanners, etc.)
• Supports USB keyboard and mouse emulation
• Balanced stereo audio output
• Front panel tactile switch with LED display for local
control
• RS-232 control for additional control
• Special Hotkey keyboard sequence to switch independ-
ent simultaneous device selection: Flexibility is key to
the DVNET-4Duo
