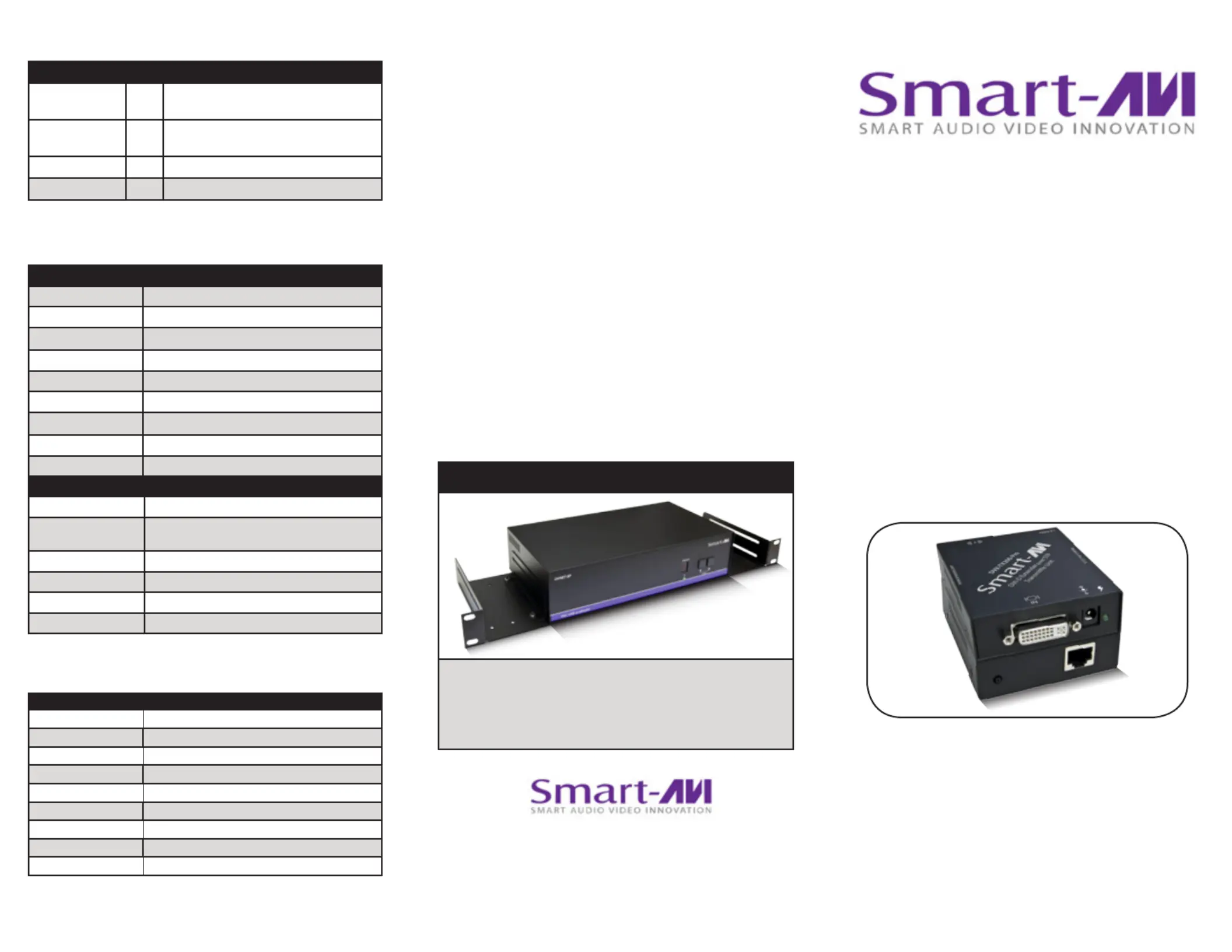

Sida 1/3
DVX-200-Pro
DVI-D Extender with Super Reclocking
up to 250 feet over STP Cable
www.smartavi.com
Installation
Manual
What’s in the Box?
Technical Specications*
VIDEO
Format DVI-D Single Link
Maximum Pixel Clock 165 MHz
Input Interface (TX) (1) DVI-D 29-pin female
Output Interface (RX) (1) DVI-D 29-pin female
Resolution Up to 1920 x 1200 @60Hz
DDC 5 volts p-p(TTL)
Input Equalization Automatic
Input Cable Length Up to 20 ft.
Output Cable Length Up to 20 ft.
OTHER
Power External 100-240 VAC/5VDC2A @10W
Dimensions 2.875 in W x 1 in H x 3.375 in D (TX)
3.6875 in W x 1 in H x 3 in D (RX)
Weight 0.5 lb
Operating Temp. 0-55 °C (32-131°F)
Storage Temp. -20-85 °C (-4-185 °F)
Humidity Up to 95%
Supported Resolutions
RESOLUTION REFRESH RATE
640 x 480 85 Hz
800 x 600 85 Hz
1024 x 768 85 Hz
1152 x 870 75 Hz
1280 x 768 75 Hz
1280 x 960 60 Hz
1280 x 1024 60 Hz
1600 x 1200 60 Hz
1920 x 1200 60 Hz
PART NO. QTY DESCRIPTION
DVX-RX200-Pro 1 DVX-200-Pro Receiver. DVI Receiver
over CAT6 STP
DVX-TX200-Pro 1 DVX-200-Pro Transmitter. DVI Transmit-
ter over CAT6 STP
DVI-D Cable 1 6ft MM DVI-D
Power Supply 2 PS5VDC2A
© Copyright 2012 SmartAVI, All Rights Reserved
NOTICE
T h e i n f o r m at i o n c o nt a i n e d i n t h i s d o c u m e n t
is subject to change without notice. Smart-AVI makes
no warranty of any kind with regard to this material,
including but not limited to, implied warranties of
merchantability and fitness for any particular purpose.
Smart-AVI will not be liable for errors contained herein or for
incidental or consequential damages in connection with the
furnishing, performance or use of this material.
No part of this document may be photocopied, reproduced or
translated into another language without prior written consent
from Smart-AVI.
For more information, visit www.smartavi.com.
SmartAVI, Inc. / Twitter: smartavi
11651 Vanowen St. North Hollywood, CA 91605
Tel: (818) 503-6200 Fax: (818) 503-6208
http://www.SmartAVI.com
DVI-D video extender system (transmitter
and receiver) designed to broadcast high-
denition DVI-D signals up to 250 feet us-
ing inexpensive twisted pair cabling
Rack Mountable Option
Our SmartRack is the perfect solution to allow
virtually all SmartAVI devices to be custom mounted
in a standard 19” server rack. The SmartRack is fully
adjustable and can secure/organize several devices.
also supports learned resolutions up to 1920x2100
Introduction
The DVX-200-Pro is the perfect solution for extending a
DVI-D display to a remote location up to 250 feet away.
The DVX-200-Pro features pixel accurate signal reclocking
which regenerates the input signal into a perfectly sharp
and clear output signal. It is fully plug and play with
dynamic DDC learning.
Applications
• Medical Applications
• Industrial Work Areas
• Home Theater Integration
• Digital Signage Deployment
• Information Kiosks/Displays
• Film/Recording Studios
Features
• Supports DVI-D single-link sources
• Supports High Resolution 1920x1200 60Hz
WUXGA
• Dedicated switch to learn any DDC
• Full reclocking for the receiver regenerates
digital signal producing top signal quality
• Extends up to 250ft (275ft with high quality
CAT6 STP)
• Supports Mac, PC, and Linux DVI
• Uses universal DVI Single Link connectors
• Zero pixel loss with TMDS signal correction
• Compatible with all major KVM switches
• Data recovery for digital video
• Plug-and-play

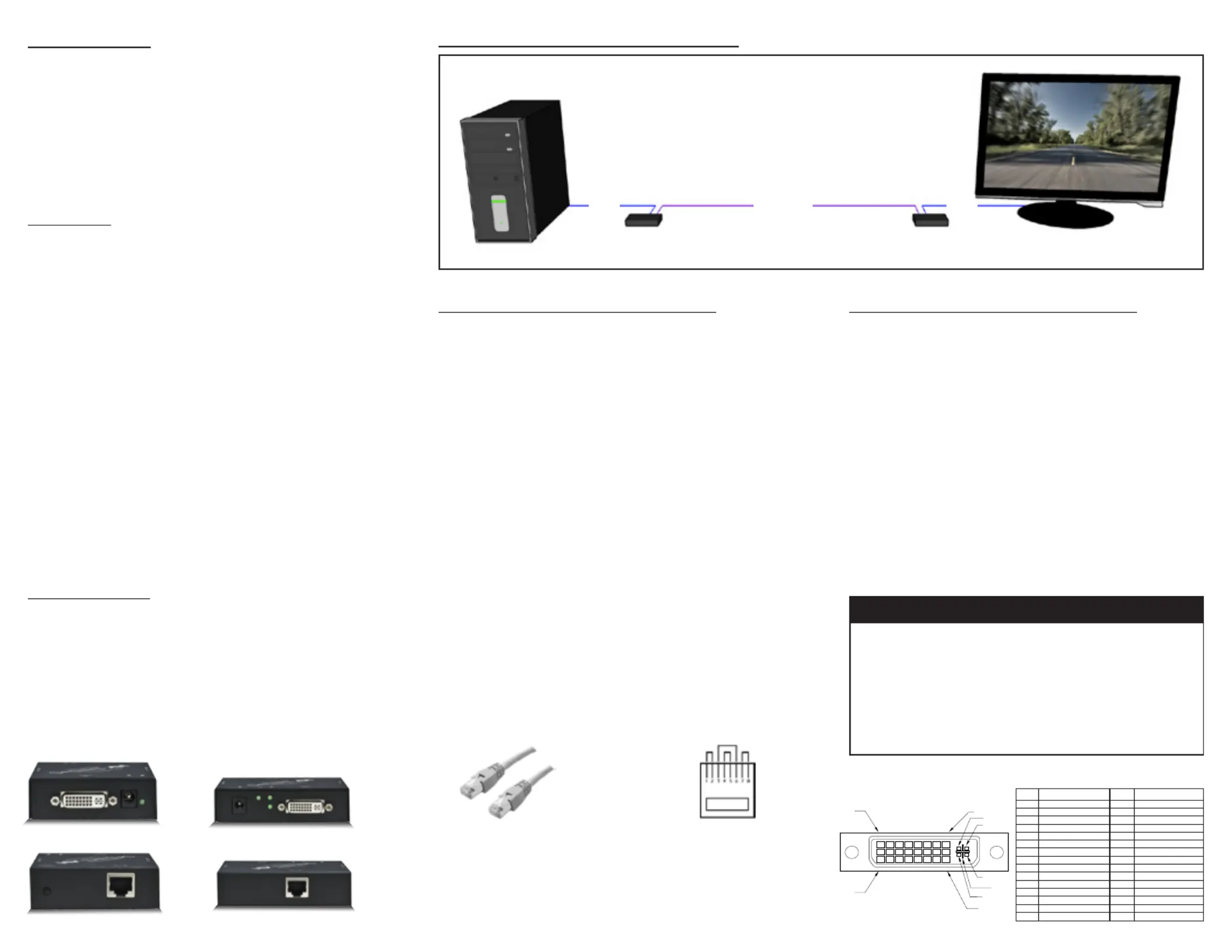

Product - Installation Diagram
Connecting the DVX-200-Pro
1. Power o all devices.
2. Connect a DVI-D source (computer) to the DVI-D
port on the rear of the DVX-200-Pro-TX.
3. Connect the DVX-200-Pro-TX to the the DVX-200-
Pro-RX with one STP (Sheilded Twisted Pair) cable.
4. Connect a DVI-D compatible display to the DVI-D
port on the rear of the DVX-200-Pro-RX.
5. Connect the power to the DVX-200-Pro-RX and
the DVX-200-Pro-TX.
6. Power on the display and then the computer.
COMPUTER
DVI-D
DISPLAY
DVX-200-Pro
RECEIVER
DVX-200-Pro
TRANSMITTER
Up to 275 ft
over STP
DVI-DDVI-D
PIN 17
PIN 1
PIN 24
PIN 8
C 4
C 1
C 2
C 5
C 3
#niP langiS #ni
P l
angiS
1 -2ataDS.D.M. 6T 1 tceteDgulPtoH
2 +2ataDS.D.M. 7T 1 -0ataDS.D.M.T
d3 leihS4/2ataDS.D.M. 8T 1 +0ataDS.D.M.T
4 -4ataDS.D.M. 9
T d1 l
eihS5/0ataDS.D.M.T
5 +4ataDS.D.M. 0T 2 -5ataDS.D.M.T
6 kcolCCD 1D 2 +5ataDS.D.M.T
7 ataDCD 2
D d2 l
eihSkcolCS.D.M.T
8 cnyS.treVgolan 3A
2 +
kcolCS.D.M.T
9 -1ataDS.D.M. 4T 2 -kcolCS.D.M.T
01 +1ataDS.D.M.T
1 d1 leihS3/1ataDS.D.M. 1T C deRgolanA
21 -3ataDS.D.M. 2T
C n
eerGgolanA
31 +3ataDS.D.M. 3T C eulBgolanA
41 rewoPV5 4+ C cnySzroHgolanA
51 DN 5G C dnuorGgolanA
5VDC 1.6 A
DDC provides plug-and-play capability to your
displays. When you plug a display into your
computer, the DDC table in the display tells the
computer the optimal resolution to use. In order
to preserve this plug-and-play capability, we have
integrated DDC learning into all of our DVI Solutions.
ABOUT DDC
Learning the DDC of a Display
1. Power o all devices.
2. Power on the DVX-200-Pro transmitter and the
display to be learned.
3. Connect a DVI-D display to the DVI-D port of the
DVX-200-Pro transmitter labeled . DVI-D IN
4. Press the button LEARN
5. The light will blink quickly if the learning was
successful. If the learning is unsuccessful the light
will not illuminate.
DVX-200-Pro-TX Front DVX-200-Pro-RX Front
DVX-200-Pro-TX Rear DVX-200-Pro-RX Rear
The following is the wiring standard for terminating UTP/STP
cable using RJ-45 connector:
Connectors: RJ-45
Capacitance: 14 pf/ft (46.2 pf/m)
Conductor Gauge: 24 AWG
Impedance: 100 +/- 15 ohms
Pair 1 Pins 1 & 2
Pair 2 Pins 3 & 6
Pair 3 Pins 4 & 5
Pair 4 Pins 7 & 8
