Sida 1/2

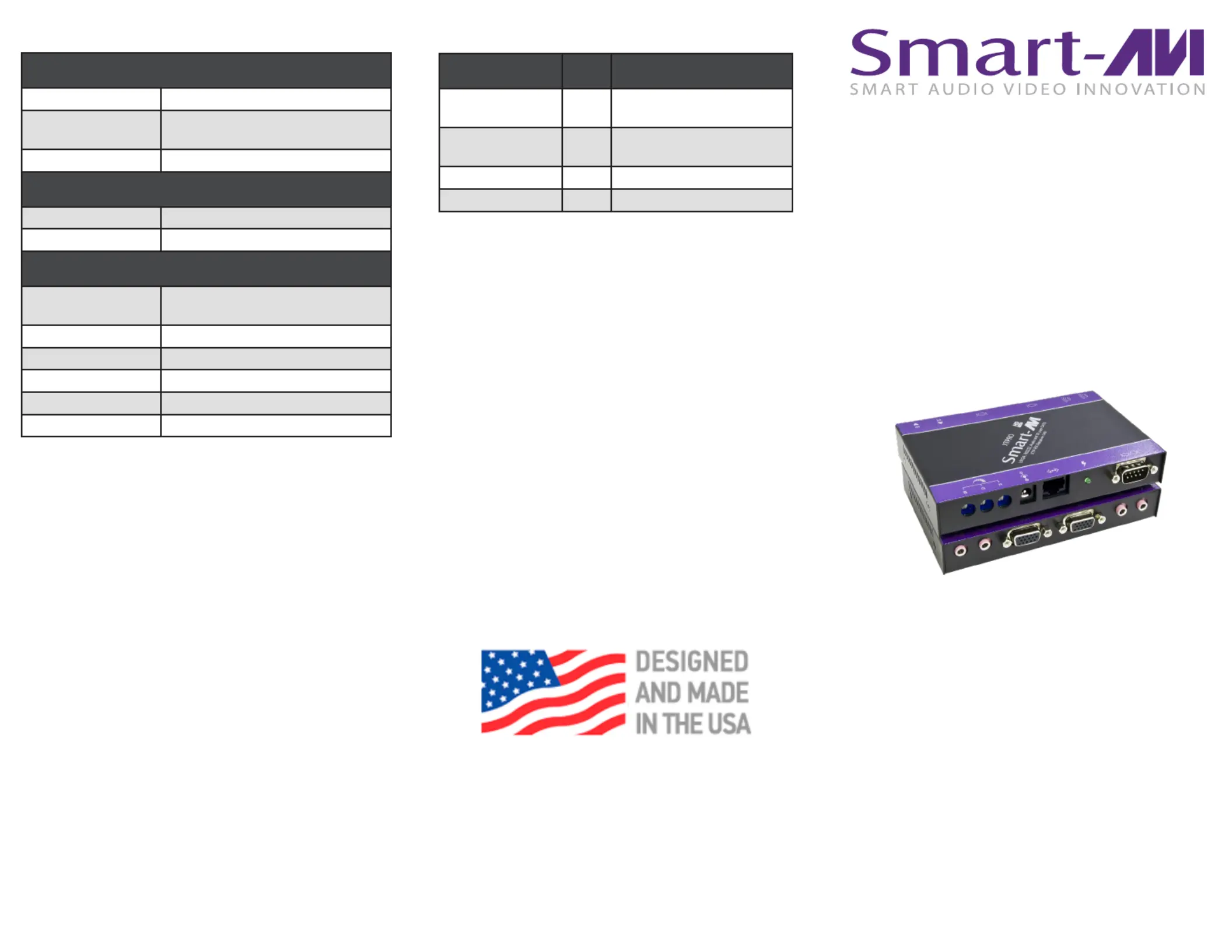

SXGA, AUDIO, RS-232 AND IR
1,000 FT OVER CAT5 EXTENDER
USE A SINGLE CAT5 CABLE
TO BROADCAST
HIGH RESOLUTION SXGA,
STEREO AUDIO, RS-232 AND IR
UP TO 1,000 FT AWAY
Quick Start Guide
VIDEO
Format RGBHV, RGsB,YUV, Y/C, CVBS
Resolution Up to 1900 x 1200 VGA, SVGA, XGA,
SXGA
Connector Type HD 15 socket
AUDIO
Signal Type Stereo unbalanced
Connector 3.5 mm jack socket
OTHER
Power Supply 5VDC @.5A,
2.1 mm DC jack (center +ve)
Dimensions 5.3” W x 3.5” D x .9” H
Weight .8 lbs
Operating Temp. 0 to 40°C (32° to 104° F)
Storage Temp. -20° to 60°C (-4° to 140° F)
Humidity Up to 95% (non-condensing)
NOTICE
The information contained in this document is
subject to change without notice. SmartAVI makes
no warranty of any kind with regard to this material,
including but not limited to, implied warranties of
merchantability and tness for particular purpose.
SmartAVI will not be liable for errors contained
herein or for incidental or consequential damages in
connection with the furnishing, performance or use of
this material.
No part of this document may be photocopied,
reproduced, or translated into another language
without prior written consent from SmartAVI
Technologies, Inc.
800.AVI.2131, 702.800.0005
2455 W Cheyenne Ave, Suite 112
North Las Vegas, NV 89032
SmartAVI.com
TECHNICAL SPECIFICATION
XTPRO
WHAT’S IN THE BOX
PART NO. DESCRIPTIONQ-TY
XTP-TX 1 UXGA/YUV/YC, Audio,
RS-232, IR CAT5 Transmitter
XTP-RX 1 UXGA/YUV/YC, Audio,
RS-232, IR CAT5 Receiver
5VDC0.5A 2 5VDC0.5A Power Supply
Quick Start Guide 1
ABOUT UX-PLUS
XTPRO is a high resolution UXGA and stereo audio extender
system (transmitter and receiver) designed to broadcast
desktop video, stereo audio signals, IR and RS-232
over unshielded twisted pair (UTP) cabling. With RS-232
communication support the XTPRO allows users to send
commands to single or multiple devices. This allows the
user to change the volume, change the channel or turn on/
off the display panel remotely.
FEATURES
• Supports dual screens
• Uses easy to install, inexpensive CAT-5/5e/6/7/8
• Each output reaches up to 1,000 feet (300 m)
• Supports high resoluon video up to 1900x1200
• HDTV compable (720p, 1080i, 1080p)
• 300 MHz bandwidth
• Sends high-resoluon VGA, stereo audio signals, RS-
232 or IR from one source to 2 locaons
• Compable with VGA, XGA, Sun, MAC and SGI
• Sync Format / Polarity Preservaon
• Compable with line level stereo audio signals
• High ground loop immunity
• Built-in power surge and transient protecon
• Designated trimmer in the remote unit to compen-
sate for cable length
• Compact metal case enclosure
• External power supply
• RS-232 communicaon support to single or mulple
displays
• IR command to single or mulple displays

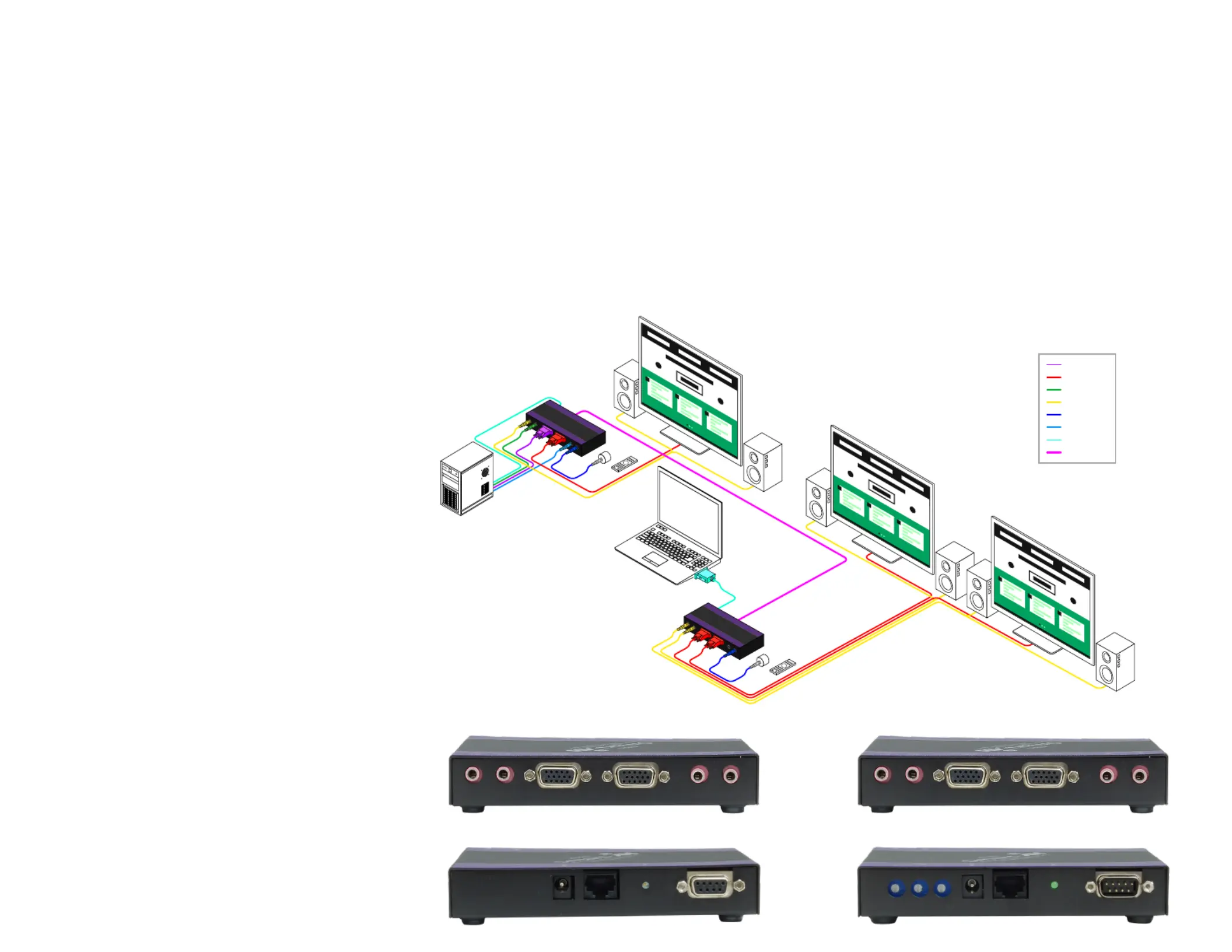

1. Connect the output of the computer video card to the video input of the transmitter using the included male to male video
cable.
2. Connect the output of the computer audio card to the audio input of the transmitter using 3.5 mm audio male to male
audio cable.
3. Connect local monitor to the VGA out of the transmitter.
4. Connect external speakers to the transmitter’s audio out (Standard 3.5 mm stereo miniplug).
5. In the back of the unit connect the CAT5 cable that will connect to the receiver (XTPRO-RX).
NOTE: You can not use RS232 and IR at the same time.
6. Connect CAT5 cable (coming from the transmitter) to the back of the receiver.
7. Connect 1-2 display monitors to the VGA out connectors on the front of the receiver.
8. Connect 1-2 sets of external speakers to the audio output connections on the front of the unit (Standard 3.5 mm stereo
miniplug).
XTP-TX FRONT
XTP-TX BACK XTP-RX BACK
XTP-RX FRONT
HARDWARE INSTALLATION
DVI IN
DVI OUT
AUDIO IN
AUDIO OUT
IR IN
IR OUT
RS232
CAT5e/6
SmartAVI Web
Controller
XTP-RX
XTP-TX
1000 ft
