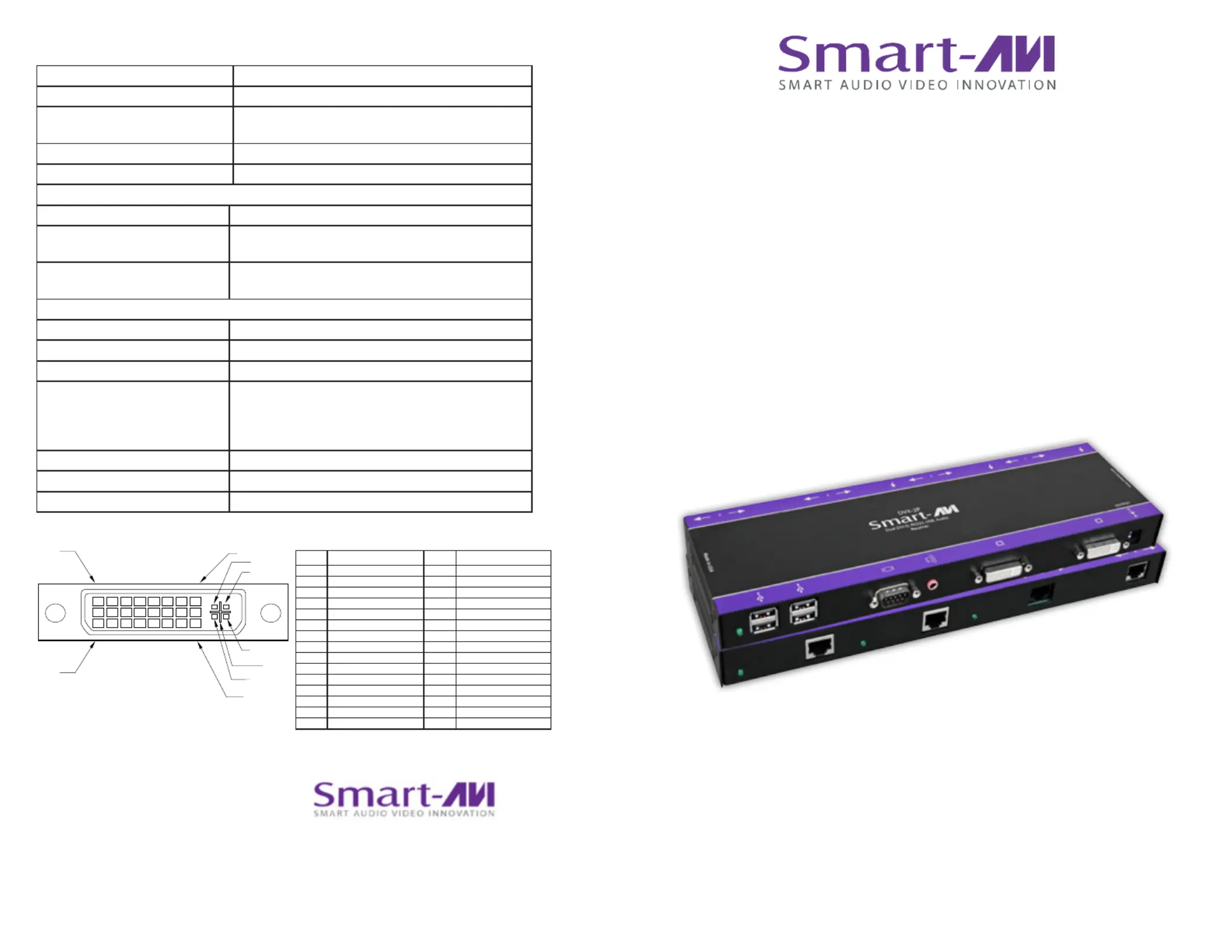

User Manual
DVX-2P
Extend 2 DVI-D, RS232, Stero Audio and USB1.1
m_dvx2p_101209
Specifications
PIN 17
PIN 1
PIN 24
PIN 8
C 4
C 1
C 2
C 5
C 3
#niP langiS #niP langiS
1 -2ataDS.D.M. 6T 1 tceteDgulPtoH
2 +2ataDS.D.M. 7T 1 -0ataDS.D.M.T
d3 leihS4/2ataDS.D.M. 8T 1 +0ataDS.D.M.T
4 -4ataDS.D.M. 9T d1 leihS5/0ataDS.D.M.T
5 +4ataDS.D.M. 0T 2 -5ataDS.D.M.T
6 kcolCCD 1D 2 +5ataDS.D.M.T
7 ataDCD 2D d2 leihSkcolCS.D.M.T
8 cnyS.treVgolan 3A 2 +kcolCS.D.M.T
9 -1ataDS.D.M. 4T 2 -kcolCS.D.M.T
01 +1ataDS.D.M.T
1 d1 leihS3/1ataDS.D.M. 1T C deRgolanA
21 -3ataDS.D.M. 2T C neerGgolanA
31 +3ataDS.D.M. 3T C eulBgolanA
41 4C cnySzroHgolanA
51 DN 5G C dnuorGgolanA
5VDC 1.6A
DVI
Video Interface DVI-D
Resolution 1920 x 1200@60Hz, Resolution up to 1280 x
1024 min. 75Hz
Input Interface DVI-D (Single-Link)
Upgradeable Onboard Flash
USB
CAT6 (STP) Maximum Range 220ft
USB Data Data Rate of 12Mbps
Compatable with USB version 1.1
USB Connectors USB-TX-DVX-2P, Type A
USB-TX-DVX-2P, Type B
RS232 and Audio
RS232 (TX-DB9Female) (RX-DB9Male)
CAT6 STP CAT6
Protocol Full duplex, transparent to all baud rate
Audio Signal Type Stero Audio
Bandwidth 15MHz.0db
Impedance 100 Ohm
Connector 3.5 mini jack,
Power 110/120V - 5VDC - 5A
Dimension (inches) 10.81” (L) x 3.38” (W) x 1.06” (H)
Weight (lbs) 2lb
SmartAVI, Inc. / Twitter: smartavi
11651 Vanowen St. North Hollywood, CA 91605
Tel: (818) 503-6200 Fax: (818) 503-6208
http://www.SmartAVI.com
© Copyright 2011 Smart-AVI, All Rights Reserved
NOTICE
T h e i n f or m at i on c on t a in e d i n t h i s d oc u m e n t
is subject to change without notice. Smart-AVI makes
no warranty of any kind with regard to this material,
in cluding but not limited to, implied warran ties of
merchantability and fitness for any particular purpose.
Smart-AVI will not be liable for errors contained herein or for
incidental or consequential damages in connection with the
furnishing, performance or use of this material.
No part of this document may be photocopied, reproduced
or translated into another language without prior written
consent from Smart-AVI.
For more information, visit www.smartavi.com.
Connecting the Audio and RS232
Connecting the TX/RX
Connecting the DVI
1. Turn off computer and monitor.
2. Connect DVI male to male cable between the
computer and the transmitter.
3. Connect monitor or projector to the DVI port
on the receiver.
1. Connect an RS232 cable and/or audio cable to the
1. Connect DVI, USB (In/Out) and Audio/RS232 as outlined.
2. Connect Power Supply (5VDC - 5A).
3. Turn on TX and RX.
souce unit.
2. Connect the Audio using 3.5mm cable at the transmitter
3. Connect the Speaker/s. at the Receiver.
4. Connect the last CAT6
STP Cable.
Note:
The receiver provides remote power up to 500
mA to the connected peripherals. This power comes
from the host computer and is passed by the transmitter
to the receiver. In some applications, and external power
supply is required. SmartAVI can provide a power supply
for such cases with the receiver and transmitter units.
1. Connect the transmitter to the host using the A-B
USB cable (included with the unit).
2. The A side of the connector would go to the com-
puter host and the B side would be connected to
the transmitter.
3. Connect the receiver to the peripheral.
4. Connect the CAT6 STP Cable.
Connecting the USB In/Out
Applications
• Film and Music Industry: Perfect for recording studios
and editing stations that need to be isolated.
Medical: In an environment where display
monitors and workstations cannot be
in close proximity of various pieces of
medical equipment.
Data Centers and Server Rooms:
Allows for users to access CPUs
from a remote work space.
Receiver
Transmitter
USB / RS232
Audio
4 STP-CAT6
DVI
DVI Audio / / USB RS232
USB
4. Connect the transmitter and receiver with 4
CAT6 STP cables.
