© Copyright 2010 Smart-AVI, All Rights Reserved
NOTICE
T h e i n f o r m at i o n c o nt a i n e d i n t h i s d o c u m e n t
is subject to change without notice. Smart-AVI makes
no warranty of any kind with regard to this material,
including but not limited to, implied warranties of
merchantability and fitness for any particular purpose.
Smart-AVI will not be liable for errors contained herein or for
incidental or consequential damages in connection with the
furnishing, performance or use of this material.
No part of this document may be photocopied, reproduced or
translated into another language without prior written consent
from Smart-AVI.
For more information, visit www.smartavi.com.
SmartAVI, Inc. / Twitter: smartavi
2840 N. Naomi Ave. Burbank, CA 91504
Tel: (818) 565-0011 Fax: (818) 565-0020
http://www.SmartAVI.com
Dual DVI-D and USB 1.1 Extender up
to 275 feet over STP Cable
DVX2U
Dual DVI-D and USB 1.1 Extender
over STP
www.smartavi.com
Installation
Manual
Technical Specications
What’s in the Box?
PART NO. QTY DESCRIPTION
DVX2US 1 2 DVI-D and USB over CAT6 STP Extender.
Includes: [DVX2U-TX, DVX2U-RX and 2 x (PS-
5VD4A)]
Power Supply 1 PS5VDC4A
User Manual 1
VIDEO
Format DVI-D Single Line
Maximum Pixel Clock 165 MHz
Input Interface (TX) (2) DVI-D 29-pin female
Output Interface (RX) (2) DVI-D 29-pin female
Resolution Up to 1920 x 1200 @60Hz
DDC 5 volts p-p(TTL)
Input Equalization Automatic
Input Cable Length Up to 20 ft.
Output Cable Length Up to 20 ft.
USB
Signal Type USB 1.1 (Fully Transparent)
Input Interface (TX) (1) USB Type B (Female)
Output Interface (RX) (4) USB Type A (Female)
OTHER
Power External 100-240 VAC/5VDC4A @20W
Dimensions 8.25 in W x 1 in H x 3.5 in D
Weight 1 lb
Operating Temp. 0-55 °C (32-131°F)
Storage Temp. -20-85 °C (-4-185 °F)
Humidity Up to 95%

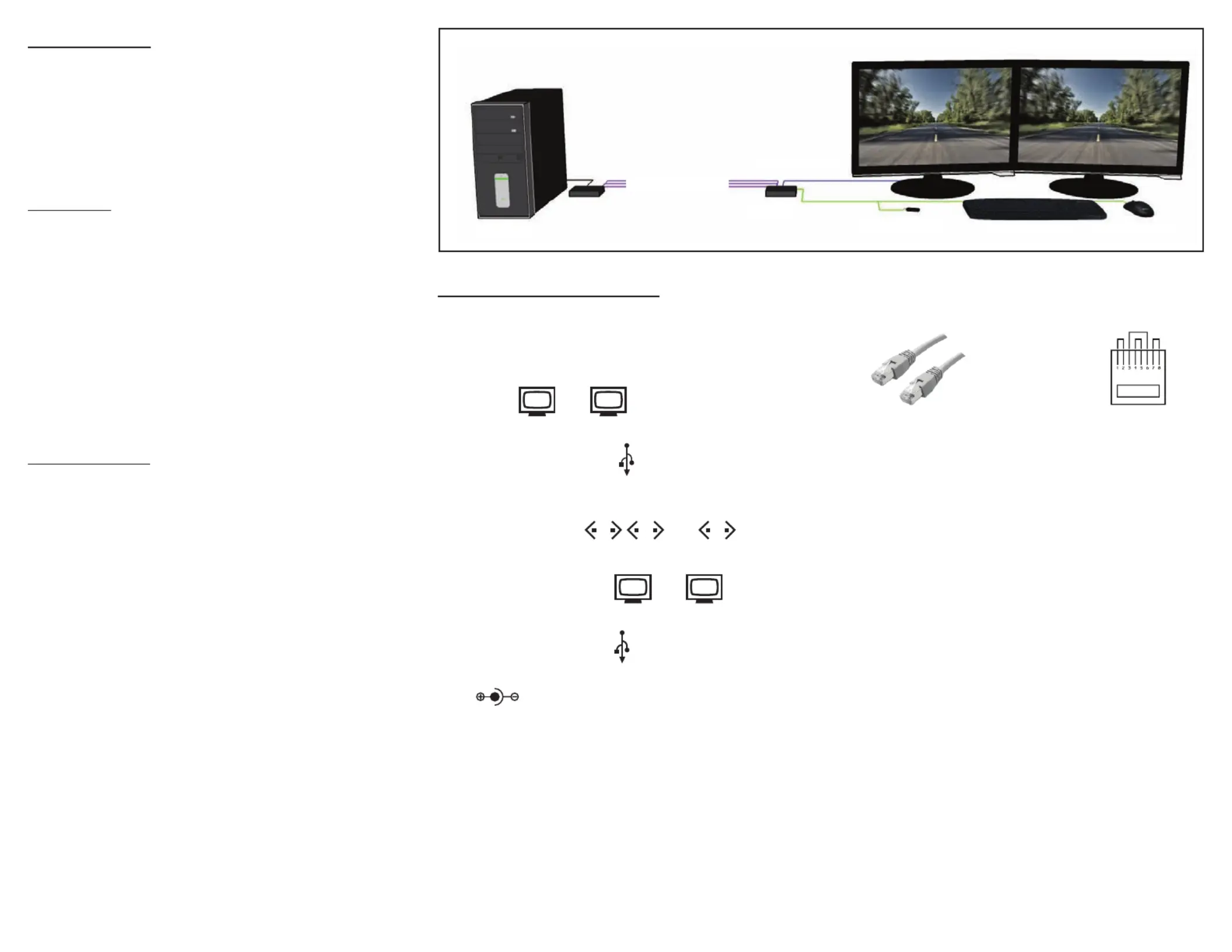

up to 275 ft over STP
DVX2U-TX DVX2U-RX
USB FLASH DRIVE USB KEYBOARD USB MOUSE
DVI-D MONITORS
COMPUTER
Introduction
The DVX2U is the perfect solution for extending dual
DVI-D displays and USB 1.1 devices to a remote location.
It extends DVI-D and USB 1.1 signals to a remote location
up to 275 feet away.
Connecting the DVX2U
1. Power o all devices.
2. Connect two DVI-D sources (computer) to the
DVI-D ports of the DVX2U-TX
labeled and .
3. Connect two USB sources to the USB ports of the
the DVX2U-TX labeled .
4. Connect the DVX2U-TX to the the DVX2U-RX with
three STP (Sheilded Twisted Pair) cables using the
rear ports labeled and .
5. Connect a DVI monitor to the port on the rear of
the DVX2U-RX labeled and .
6. Connect up to 4 USB 1.1 devices to the ports on
the DVX2U-RX labeled .
7. Connect the power supply to the ports labeled
on the DVX2U-TX and DVX2U-RX.
8. Power on the computer, displays and USB 1.1
devices.
Applications
• Medical Applications
• Industrial Work Areas
• Home Theater Integration
• Digital Signage Deployment
• Information Kiosks/Displays
• Film/Recording Studios
Features
• DDC from internal table for Mac/PC
• Supports Mac, PC, and Linux DVI
• Supports High Resolution 1920x1200 60Hz
WUXGA
• Uses universal DVI Single Link connectors
• Zero pixel loss with TMDS signal correction
• Supports all USB 1.1 Devices Transparently
(Flash Drives, Printers, Cameras, Scanners, etc.)
• Supports USB 1.1 keyboard and mouse
Product - Installation Diagram
1 2
1 2 3
1 2
The following is the wiring standard for terminating UTP/STP
cable using RJ-45 connector:
Connectors: RJ-45
Capacitance: 14 pf/ft (46.2 pf/m)
Conductor Gauge: 24 AWG
Impedance: 100 +/- 15 ohms
Pair 1 Pins 1 & 2
Pair 2 Pins 3 & 6
Pair 3 Pins 4 & 5
Pair 4 Pins 7 & 8
