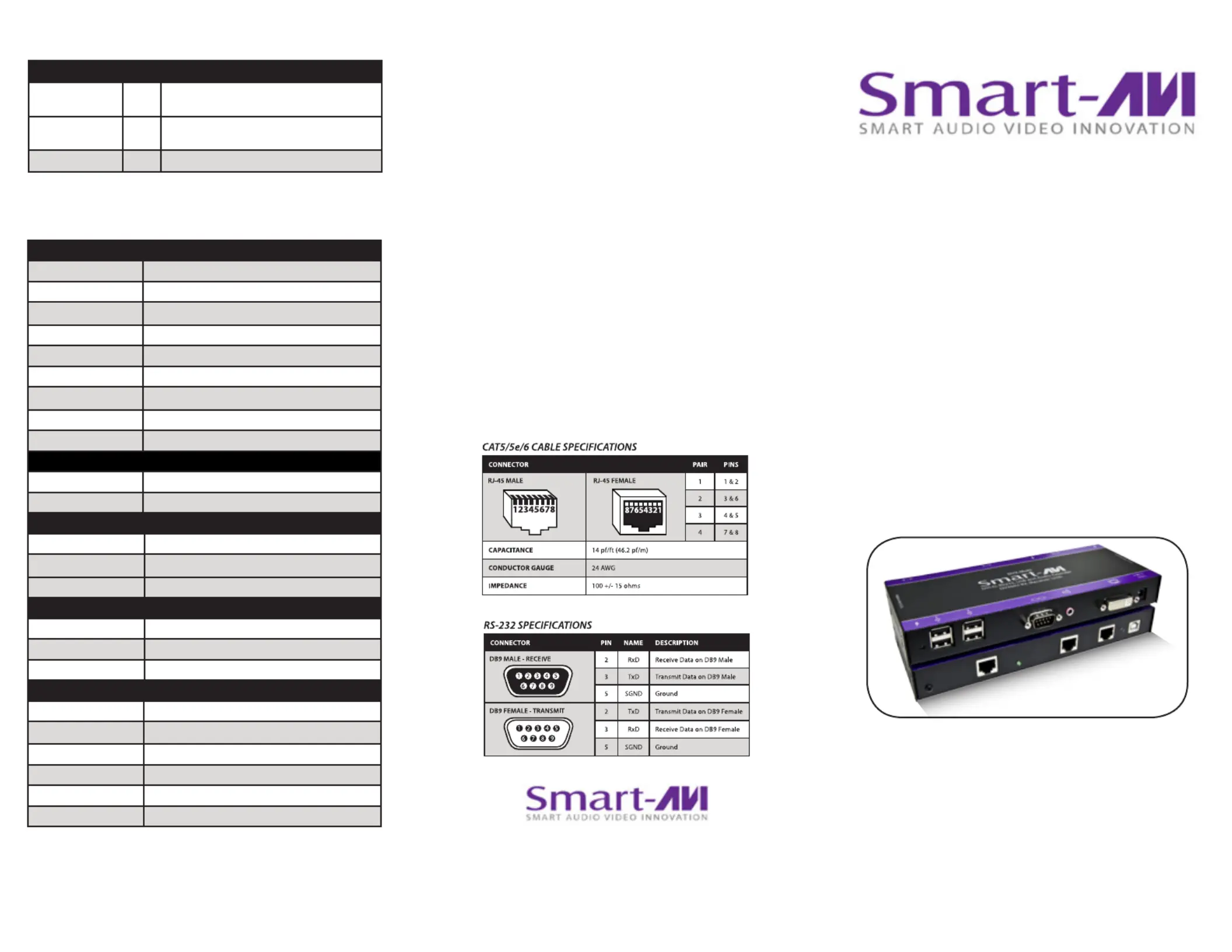

DVI-D, RS232, USB 1.1 and Audio Extender
up to 275 feet over 3 STP Cables
DVX-Multi
www.smartavi.com
Installation
Manual
Technical Specications
What’s in the Box?
PART NO. QTY DESCRIPTION
DVX-MUTXS 1 DVI-D, RS232, USB, Audio over CAT6 STP Ex-
tender Transmitter
DVX-MURXS 1 DVI-D, RS232, USB, Audio over CAT6 STP Ex-
tender Extender Receiver
Power Supply 2 PS5VDC4A
VIDEO
Format DVI-D Single Line
Maximum Pixel Clock 165 MHz
Input Interface (TX) DVI-D 29-pin female
Output Interface (RX) DVI-D 29-pin female
Resolution Up to 1920 x 1200 @60Hz
DDC 5 volts p-p(TTL)
Input Equalization Automatic
Input Cable Length Up to 20 ft.
Output Cable Length Up to 20 ft.
OTHER
Power External 100-240 VAC/5VDC4A @20W
Dimensions 7.5 in W x 1 in H x 3.5 in D
Weight 1 lb
Operating Temp. 0-55 °C (32-131°F)
Storage Temp. -20-85 °C (-4-185 °F)
Humidity Up to 95%
© Copyright 2011 Smart-AVI, All Rights Reserved
NOTICE
T h e i n f o r m a t i o n c o nt ai n e d i n t h i s d o c u m e n t
is subject to change without notice. Smart-AVI makes
no warranty of any kind with regard to this material,
including but not limited to, implied warranties of
merchantability and fitness for any particular purpose.
Smart-AVI will not be liable for errors contained herein or for
incidental or consequential damages in connection with the
furnishing, performance or use of this material.
No part of this document may be photocopied, reproduced or
translated into another language without prior written consent
from Smart-AVI.
For more information, visit www.smartavi.com.
SmartAVI, Inc. / Twitter: smartavi
11651 Vanowen St., North Hollywood, CA 91605
Tel: (818) 503-6200 Fax: (818) 503-6208
http://www.SmartAVI.com
USB
Signal Type OHCI/UHCI (USB 1.1)
Input Interface (TX) (1) USB Type B (Female)
Output Interface (RX) (4) USB Type A (Female)
AUDIO
Signal Type Stereo Unbalanced
Input Interface (TX) 3.5 mm Jack Socket (Female)
Output Interface (RX) 3.5 mm Jack Socket (Female)
RS232
Interface DB9 Male
Control Via Software @ 19,200 bps
up to 275 ft over STP
DVX-Multi-TX DVX-Multi-RX RS232
USB KEYBOARD USB MOUSE
DVI-D DISPLAY
STEREO SPEAKERS
COMPUTER
Introduction
The DVX-Multi extends DVI-D, RS232, USB 1.1 and Audio
up to 275 feet over 3 STP Cables.
Connecting the DVX-Multi
1. Power o all devices.
2. Connect a DVI-D source (computer) to the DVX-
Multi-TX.
3. Connect an audio source to the DVX-Multi-TX.
4. Connect a USB source to the USB port of the the
DVX-Multi-TX.
5. Connect RS232 devices to the DVX-Multi-TX.
6. Connect the DVX-Multi-TX to the the DVX-Multi-
RX with three STP (Sheilded Twisted Pair) cables.
7. Connect a DVI display to the DVX-Multi-RX.
8. Connect speakers to the DVX-Multi-RX.
9. Connect up to 4 USB 1.1 devices to the DVX-Multi-
RX.
10. Connect RS232 devices to the DVX-Multi-RX.
11. Connect the power supply the DVX-Multi-TX and
DVX-Multi-RX.
12. Power on the computer, displays, speakers, RS232
devices and USB 1.1 devices.
Applications
• Medical Applications
• Industrial Work Areas
• Home Theater Integration
• Digital Signage Deployment
• Information Kiosks/Displays
• Film/Recording Studios
Features
• Top image quality at all resolutions
• Resolutions up to 1920 x 1200 at 60Hz (1280 x
1024 at 75Hz)
• Distance: 275 feet with 3 CAT6 STP cables
• Compatible with all operating systems
• Compatible with all major KVM switches
• Rack mount options (19)
• Supports USB 1.1 keyboard and mouse
• Uses easy-to-install, inexpensive pair cable
• Data recovery for digital video
• Fully-compliant with USB 1.1 specications
• Supports 1.5 and 12Mbps data rates
• External power adaptors for transmitter and
receiver units
• Fully-transparent (does not use any emulation)
• Plug-and-play

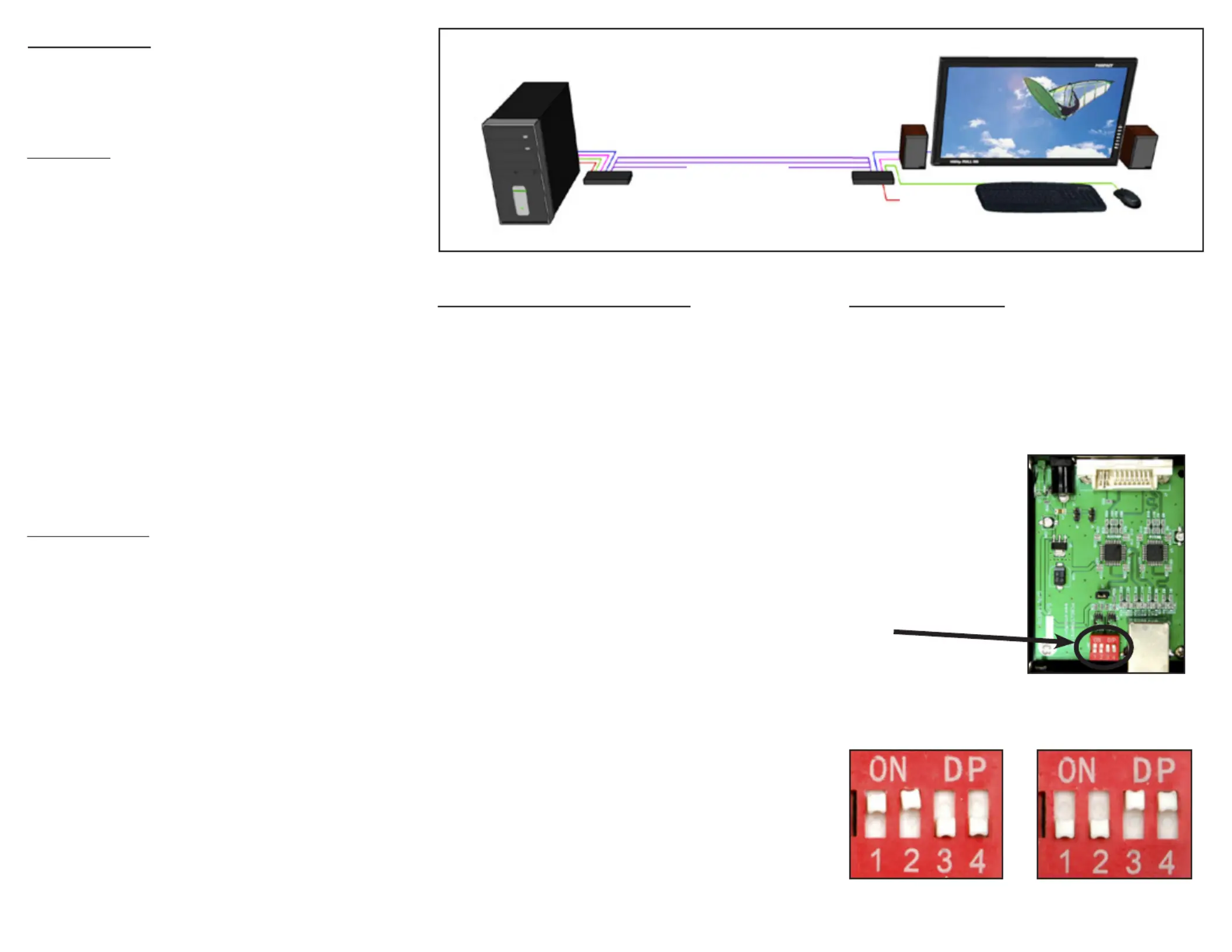

Product - Installation Diagram
Setting the DDC
DDC provides plug-and-play capability to your
displays. When you plug a display into your computer,
the DDC table in the display tells the computer the
optimal resolution to use. The DVX-Multi is capable of
supporting two primary types of displays: PC and Mac.
The default setting is PC.
For Mac, congure the
switches as shown below:
For PC, congure the
switches as shown below:
1&2 ON, 3&4 OFF 1&2 OFF, 3&4 ON
To change this setting,
rst remove the top cover
from the DVX-Multi
TRANSMITTER
by removing the four side
screws. Next, locate the
DIP switches near the rear
of the device next to the
Data Port (RJ45 Ethernet
Port).
