© Copyright 2008 Smart-AVI, All Rights Reserved
Notice
The information contained in this document is
subject to change without notice. Smart-AVI makes
no warranty of any kind with regard to this material,
including but not limited to, implied warranties
of merchantability and fitness for any particular
purpose.
Smart-AVI will not be liable for errors contained
herein or for incidental or consequential damages
in connection with the furnishing, performance or
use of this material.
No part of this document may be photocopied,
reproduced or translated into another language
without prior written consent from Smart-AVI.
For the complete manual, visit www.smartavi.com.

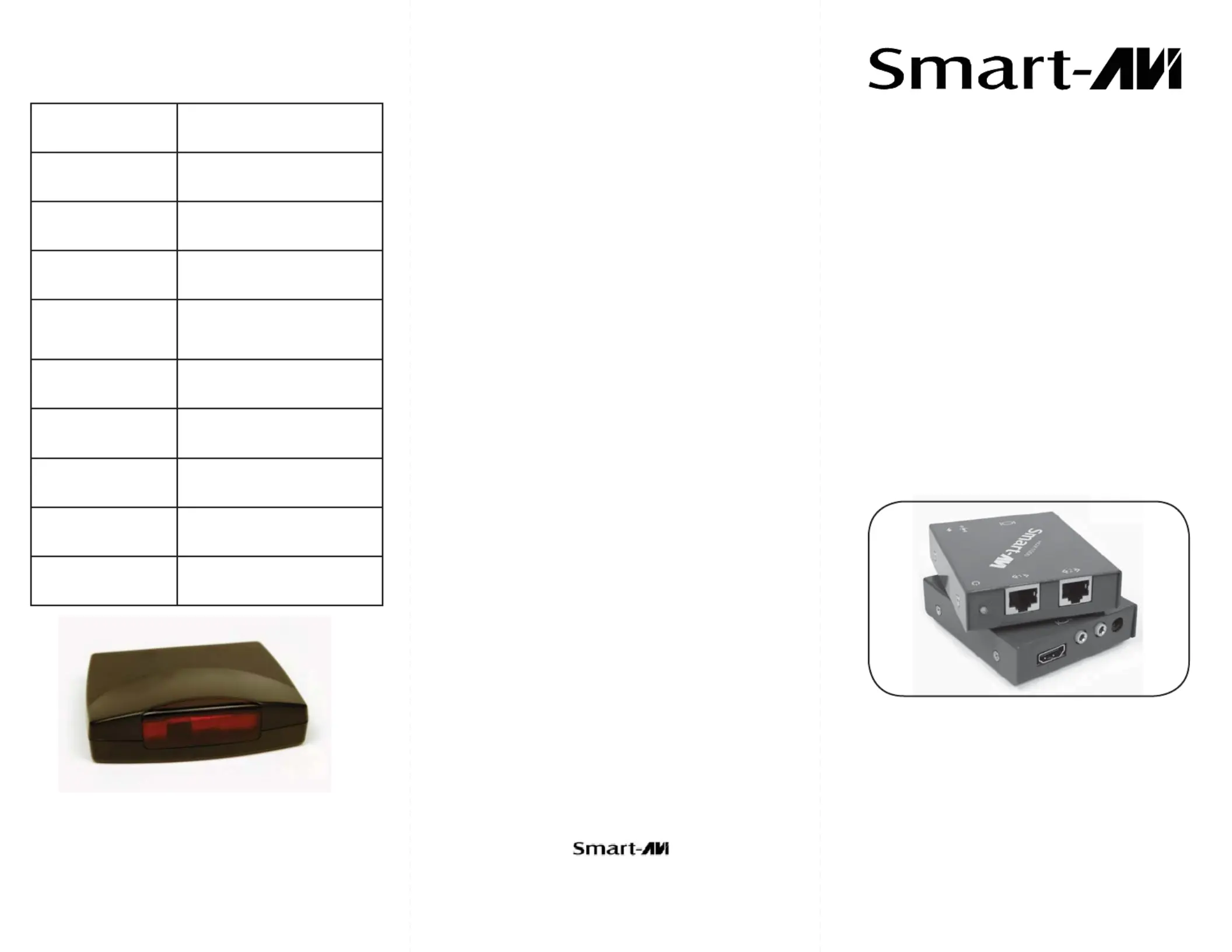

Extend HDMI display with IR control up
to 330 feet away
HDX1000
HDMI over twisted pair
www.smartavi.com
User Manual
2840 N. Naomi Ave.
Burbank, California 91504
Phone: (818) 565-0011
Facsimile: (818) 565-0020
Technical Specifications
Smart Audio Video Integration
Video
Video Interface HDMI
Single Link Range 480P,720i/p, 1080i/p
Video Data Rate 4.95 Gbps
Resolution 1920 x 1200 @ 60 Hz, Reso-
lution up to 1280 x 1024
min. 75H
Power Supply Universal Switch mode PSU
(90-240V Input) 5VDC 1A
Input Interface 19 pin HDMI female type-A
IR Input/output
Signal Type 30-100 kHz modulated IR
Connector 3.5 mm mini jack, Female
Optional Infrared Device
Introduction
The HDX1000 Extender extends your HDMI display
up to 330 feet away from your HDMI source using
two CAT-6 cables. It is equipped with HDMI™ (high
definition multimedia interface) connectors and is
capable of supporting DVI (digital visual interface)
equipment when used with a HDMI to DVI Adapter,
providing greater flexibility and options when
integrating several home theater components.
Features
Extend HDMI display with IR control up to 330 •
feet away.
Top image quality at all resolutions. •
Maintains multiple high definition resolutions up •
to 1080p or 1920x1200 for computers.
Distances: 330ft with a CAT6 STP cable. •
Compatible with all operating systems. •
Supports digital video/audio.•
Supports DDWG standards for HDMI compliant •
monitors.
HDCP compliant.•
HDMI™ compliant.•
Uses easy to install, inexpensive twisted pair •
cable.
Sends Infrared Remote over twisted pair.•
Fully compliant with standard modulated IR and •
the latest IRDA.
Fully transparent path for all protocols and data •
transfers.
What’s in the box?
Installation Diagram
HDX1000 Transmitter Installation Diagram HDX1000 Installation Diagram
Preparing & Connecting System CAT6 Cable
Following is the wiring standard for terminating
CAT 6 cable using RJ-45 connector:
Pair 1 Pins 1 & 2
Pair 2 Pins 3 & 6
Pair 3 Pins 4 & 5
Pair 4 Pins 7 & 8
Connectors: RJ-45
Capacitance: 14 pf/ft (46.2 pf/m)
Conductor Gauge: 24 AWG
Impedance: 100 +/- 15 ohms
4 - Pair
Connecting The Transmitter
Connect the output of the HDMI device to the 1.
video input of the transmitter using the included
HDMI cable.
Connect IR cables from the display unit to the 2.
transmitter. (Optional)
In the back of the unit connect the 2 CAT6 cables 3.
that will connect to the receiver unit.
Connect the power supply.4.
Connecting The Receiver
Connect the 2 CAT6 cables (coming from the trans-1.
mitter) to the back of the receiver.
Connect the display to the HDMI out connector on 2.
the front of the receiver.
Connect the IR cables from the receiver to the dis-3.
play unit. (Optional)
Connect the power supply.4.
Description Qty Part Number
HDMI Transmitter 1 HDX-TX1000
HDMI Receiver 1 HDX-RX1000
HDMI Cable 1 CCHDMIMM06
5VDC 1A Power
Supply 2PS-5V1A-US
Optional
IR Emmiter SM-LED
IR Eye Receiver SM-EYE
Full IR support
HDX1000
Transmitter
HDX1000
Receiver
