Läs nedan 📖 manual på svenska för Smart-AVI HDX-ULT (2 sidor) i kategorin AV extender. Denna guide var användbar för 5 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare
Sida 1/2
4K-ready PoE Cat5e/6
HD Extender
POE CAT5E/6 EXTENDER
FOR HDMI, RS-232, AND
IR CONTROL WATCH AND
COMMAND 1080P/4K HDTV
FROM 450 FT AWAY

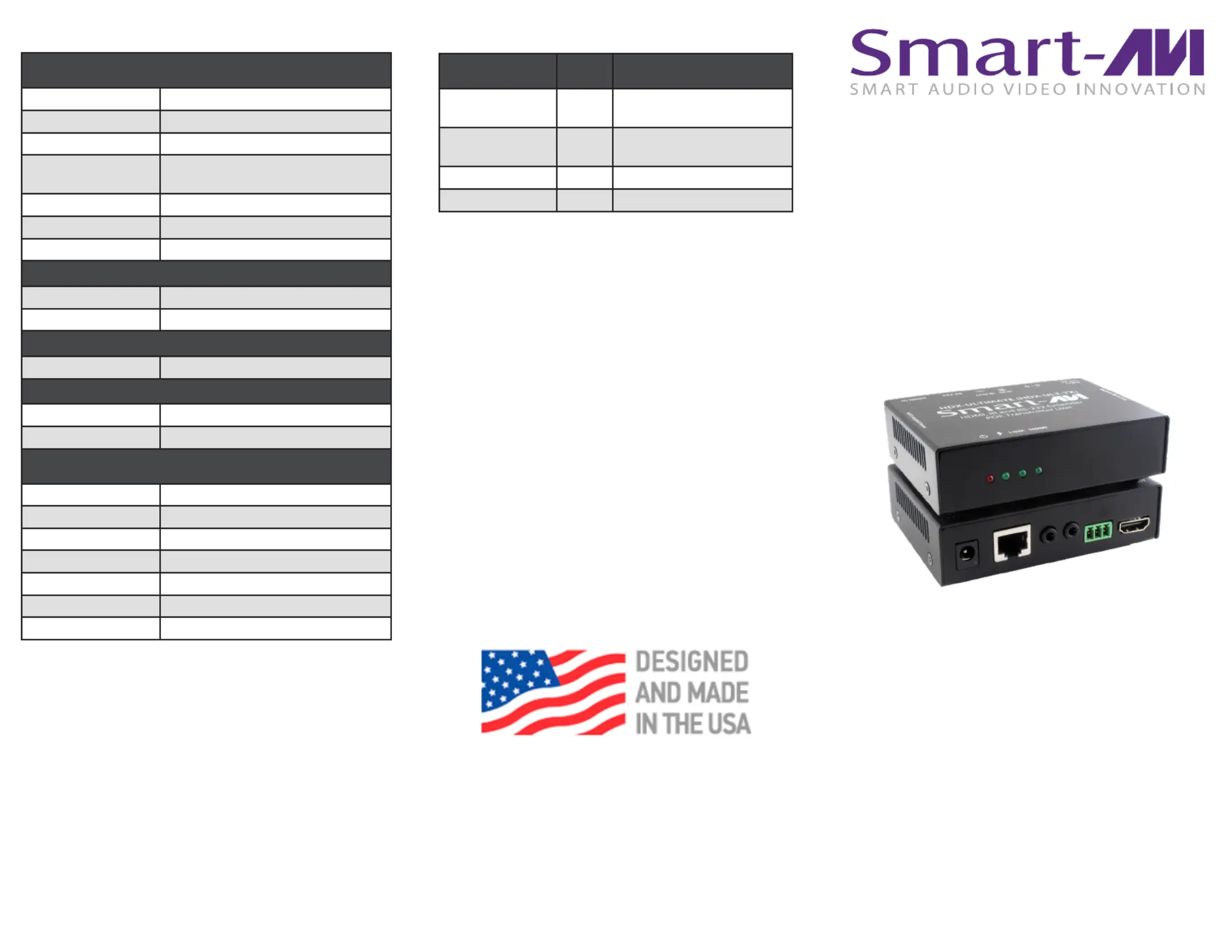

Quick Start Guide
VIDEO
Format HDMI 1.3 and HDCP compliant
Input Interface (TX) (1) HDMI 19-pin (female)
Output Interface (RX) (1) HDMI 19-pin (female)
HDTV Resolutions 480p, 720p, 1080i,
1080p/60Hz/48bit, 4K/30Hz
Audio Format HDMI Digital Audio
Input Cable Length Up to 20 ft
Output Cable Length Up to 20 ft
IR
Signal Type 38 KHz
Interface 3.5 mm Jack Socket (Female)
RS-232
Interface 3-pin terminal block
SYSTEM
Input Interface (TX) (1) RJ-45
Output Interface (RX) (1) RJ-45
OTHER
Power External 100-240 VAC/12V3A @30W
Dimensions 5”W x 1.125”H x 4.125”D
Weight 0.6 lbs
Approvals UL, CE, ROHS Compliant
Operating Temp. 32-104°F (0-40 °C)
Storage Temp. -4-140°F (-20-60 °C)
Humidity Up to 85% (non-condensing)
NOTICE
The information contained in this document is
subject to change without notice. SmartAVI makes
no warranty of any kind with regard to this material,
including but not limited to, implied warranties of
merchantability and tness for particular purpose.
SmartAVI will not be liable for errors contained
herein or for incidental or consequential damages in
connection with the furnishing, performance or use of
this material.
No part of this document may be photocopied,
reproduced, or translated into another language
without prior written consent from SmartAVI
Technologies, Inc.
800.AVI.2131, 702.800.0005
2455 W Cheyenne Ave, Suite 112
North Las Vegas, NV 89032
SmartAVI.com
TECHNICAL SPECIFICATION
HDX-ULT
WHAT’S IN THE BOX
PART NO. DESCRIPTIONQ-TY
HDX-ULT-TX 1 HDMI, IR, POE CAT5e/6
Transmitter
HDX-ULT-RX 1 HDMI, IR, POE CAT5e/6
Receiver
Power Supply 2 PS12V3A
Quick Start Guide 1
OVEVIEW
The HDX-Ultimate uses only one CAT5e cable to extend
4K HDMI signals hundreds of feet from their source. The
The HDX-Ultimate is a crucial extender for any system, and
works in tandem with SmartAVI matrixes for robust routing
congurations. Control and extend setups up to 300 ft per
side, and 450 ft when both are powered. Plus, with RS-232
and IR remote control, taking command is convenient and
easy every time! Whether it’s for a home entertainment
system or a commercial installation, the HDX-Ultimate
delivers exibility and control. Don’t let the distance bring
your system down: let the HDX-Ultimate extend your reach
today!
FEATURES
• Supports POE: Can be powered by TX or RX
• CAT6 extends signals over 450
• Powered over Ethernet (PoE)
• (1) HDMI output for HDTV support
• Supports 1080p/60fps and 4K/30Hz resoluon
• Up to 10.2 Gbps ultra-high bandwidth
• HDCP compliant; EDID learning
• Bi-direconal IR and RS-232 control
• LED status indicators
• Rack oponal
1. Turn off the computer, display, and speakers.
2. Connect the HDMI cable to your computer and to the HDX-Ultimate-TX.
3. Connect the display to the HDMI connector on the HDX-Ultimate-RX.
4. Connect the HDX-Ultimate TX and RX units via Cat5e/6 cable.
** Connect optional RS-232 devices to HDX-Ultimate-TX and HDX-Ultimate-RX. **
5. Connect the power cord and power on either the HDX-Ultimate-TX or the HDX-Ultimate-RX.
6. The connection and power indicator lights should illuminate.
7. Power on the computer, display, speakers and optional RS-232 devices.
HARDWARE INSTALLATION
HDX-ULT-TX FRONT
HDX-ULT-RX FRONT
HDX-ULT-TX BACK
HDX-ULT-RX BACK
HDMI IN
HDMI OUT
AUDIO IN
AUDIO OUT
IR
RS232
CAT5/6
HDX-ULT-TX
450 ft
SmartAVI WEB
Controller
HDX-ULT-TX
SmartAVI WEB
Controller
