© Copyright 2011 Smart-AVI, All Rights Reserved
NOTICE
T h e i n f o r m at i o n c o nt a i n e d i n t h i s d o c u m e n t
is subject to change without notice. Smart-AVI makes
no warranty of any kind with regard to this material,
including but not limited to, implied warranties of
merchantability and fitness for any particular purpose.
Smart-AVI will not be liable for errors contained herein or for
incidental or consequential damages in connection with the
furnishing, performance or use of this material.
No part of this document may be photocopied, reproduced or
translated into another language without prior written consent
from Smart-AVI.
For more information, visit www.smartavi.com.
SmartAVI, Inc. / Twitter: smartavi
11651 Vanowen St., North Hollywood, CA 91605
Tel: (818) 503-6200 Fax: (818) 503-6208
http://www.SmartAVI.com
Watch and Control HDTV 1080p video
over 330ft (100m) from the source
HDX-Ultra
HDMI, IR and RS-232 Extender
over a single CAT5 UTP Cable
www.smartavi.com
Installation
Manual
What’s in the Box?
PART NO. QTY DESCRIPTION
HDX-Ultra-TX 1 HDX-Ultra Transmitter
HDX-Ultra-RX 1 HDX-Ultra Receiver
Power Supply 1 PS5VDC2A
CCHDMM06 1 6ft HDMI Cable
User Manual 1
Technical Specications
VIDEO
Format HDMI 1.3 and HDCP compliant
HDTV Resolutions 480p, 720p, 1080i, 1080p/60Hz/48bit
TV Resolution 480i
Input Interface (TX) HDMI Type A 19-pin Female TMDS
Output Interface (RX) HDMI Type A 19-pin Female TMDS
Input Cable Length (TX) Up to 40 ft.
Output Cable Length (RX) Up to 40 ft.
AUDIO
Format Dolby TrueHD, DTS-HD MA
Input Interface HDMI (Integrated)
Output Interface HDMI (Integrated)
IR
Signal Type 38 KHz
Interface 3.5 mm Jack Socket (Female)
RS-232
Baud Rate Up to 19,200 bps
Input Interface (TX) DB-9 (Serial) Female
Output Interface (RX) DB-9 (Serial) Male
SYSTEM
Interface RJ-45
Cable Requirements CAT5/5e/6
Maximum Length 330 feet (100 meters)
OTHER
Power External 100-240 VAC/5VDC2A @10W
Dimensions 5”W x 1.125”H x 4.125”D
Weight 0.6 lbs.
Approvals UL, CE, ROHS Compliant
Operating Temp. 32-131°F (0-55 °C)
Storage Temp. -4-185 °F (-20-85 °C)
Humidity Up to 95%
Introduction
The HDX-Ultra uses only one CAT5 UTP cable to extend
HDMI signals such as HDTV output over 330ft (100m)
from the source. It is capable of transmitting high-
resolution HD video up to 1080p. Controlling your
video source is easy with the HDX-Ultra’s bi-directional
IR and RS-232 extension. Whether it’s for a home
entertainment system or a commercial installation, the
HDX-Ultra delivers exibility and control.
Features
• Extends HDMI output over one CAT5/5e/6 UTP cable
• Extends IR and RS-232 control signals for remote
control
• Delivers uncompressed HD video up to
1080p@60Hz@48bits and 3D
• Data signals up to 3.4Gbps
• HDMI 1.3 and HDCP compliance
• IR and RS-232 communication are bi-directional
• Transmits high-quality Dolby TrueHD, DTS-HD MA
audio signals
• Transmits 1080p resolution over 330 feet (100
meters) from the source
Applications
• Home Theater
• Corporate or Educational Presentations
• Call Centers
• Industrial
• Information Terminals/Kiosks
• Airport Installations
• Educational Environments
Installation
1. Power o the HDMI source, display and speakers.
2. Connect an HDMI cable from the HDMI source to the HDMI port on the HDX-Ultra transmitter.
3. Connect an IR emitter/receiver (optional) to the IR ports on the HDX-Ultra transmitter.
4. Connect an RS-232 compliant device (optional) to the RS-232 port on the HDX-Ultra transmitter.
5. Connect the HDX-Ultra transmitter to the HDX-Ultra receiver using a CAT5 UTP cable (up to 330ft/100m).
6. Connect an IR emitter/receiver (optional) to the IR ports on the HDX-Ultra receiver.
7. Connect an RS-232 compliant device (optional) to the RS-232 port on the HDX-Ultra receiver.
8. Connect an HDMI cable from the HDMI port on the HDX-Ultra receiver to the HDMI Display.
9. Power on the HDX-Ultra transmitter and receiver by plugging in their power adapters (5VDC2A).
10. Power on the HDMI source, displays and speakers.

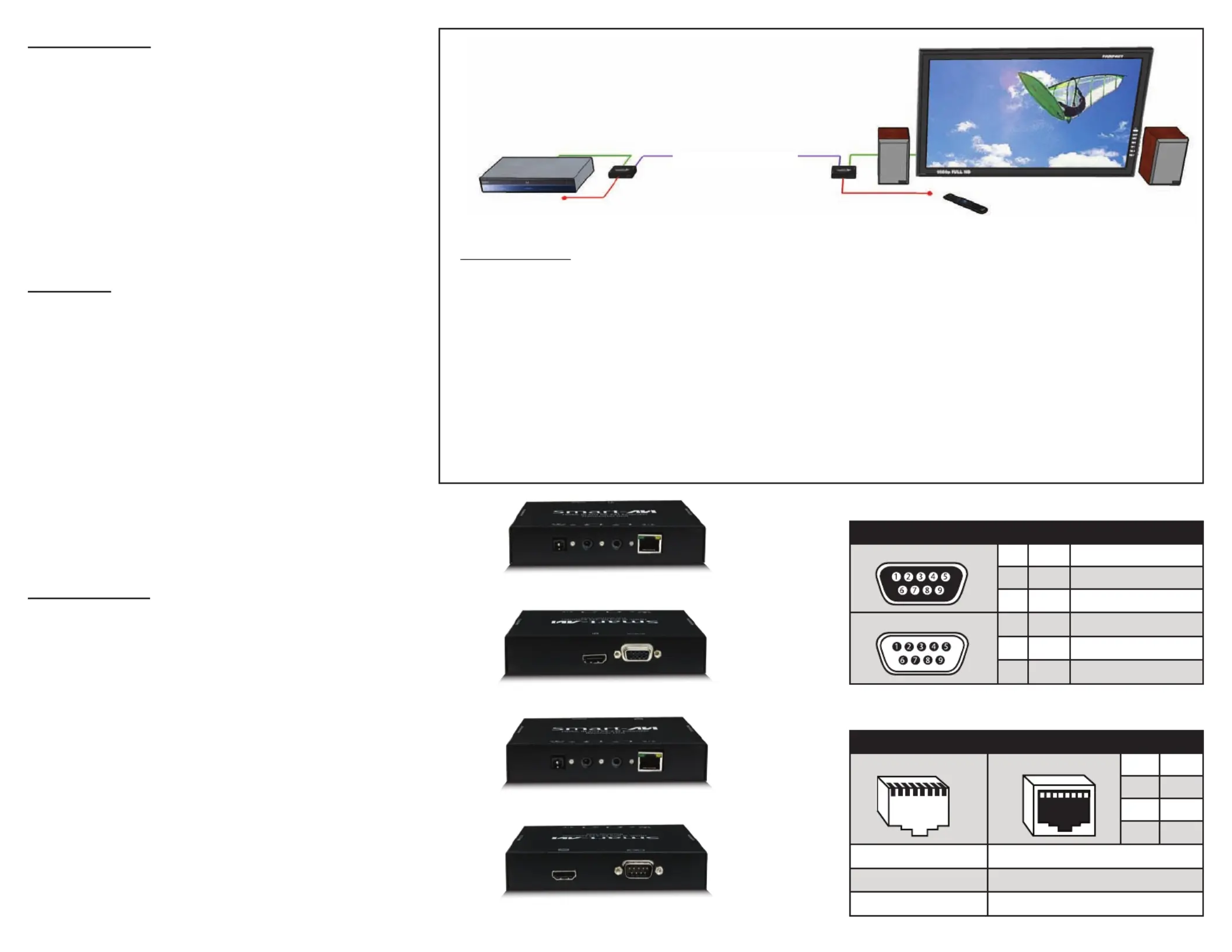

HDTV and Speakers
Remote Control
330ft (100m) CAT5 UTP
IR Receiver
IR Emitter
HDX-Ultra-TX HDX-Ultra-RX
HDMI Source
HDX-Ultra - Installation Diagram
HDX-Ultra-TX-Front
HDX-Ultra-TX-Rear
HDX-Ultra-RX-Front
HDX-Ultra-RX-Rear
CONNECTOR PAIR PINS
1 1 & 2
2 3 & 6
3 4 & 5
4 7 & 8
CAPACITANCE 14 pf/ft (46.2 pf/m)
CONDUCTOR GAUGE 24 AWG
IMPEDANCE 100 +/- 15 ohms
CAT5/5e/6 CABLE SPECIFICATIONS
RJ-45 MALE RJ-45 FEMALE
12345678
87654321
CONNECTOR PIN NAME DESCRIPTION
2 RxD Receive Data on DB9 Male
3 TxD Transmit Data on DB9 Male
5 SGND Ground
2 TxD Transmit Data on DB9 Female
3 RxD Receive Data on DB9 Female
5 SGND Ground
DB9 FEMALE - TRANSMIT
RS-232 SPECIFICATIONS
DB9 MALE - RECEIVE
