8-Port Dual DVI-D, Audio and USB
1.1 Extender up to 225 feet
over STP Cable
RK-DVX2U-A
8-Port Dual DVI-D, Audio and USB 1.1
Extender over STP
www.smartavi.com
Installation
Manual
Technical Specications*
What’s in the Box?
PART NO. QTY DESCRIPTION
RK-DVX2U-A-TX4S Powered Rack/Chassis with DVI/Audio/
USB CAT6 Transmitter, 4 Card Package. In-
cludes: [RK-DVX2U-TX4 and CCPWR06]
RK-DVX2U-A-TX8S Powered Rack/Chassis with DVI/Audio/
USB CAT6 Transmitter, 8 Card Package. In-
cludes: [RK-DVX2U-A-TX8 and CCPWR06]
VIDEO
Format DVI-D Single Line
Maximum Pixel Clock 165 MHz
Input Interface (TX) 8 x (2) DVI-D 29-pin female
Output Interface (RX) (2) DVI-D 29-pin female
Resolution Up to 1920 x 1200 @60Hz
DDC 5 volts p-p(TTL)
Input Equalization Automatic
Input Cable Length Up to 20 ft.
Output Cable Length Up to 20 ft.
USB
Signal Type USB 1.1 (Fully Transparent)
Input Interface (TX) 8 x (1) USB Type B (Female)
Output Interface (RX) (4) USB Type A (Female)
OTHER
Power Internal 110-240 VAC
Dimensions 17 in W x 8.5 in H x 3.25 in D
Weight 10 lb
Operating Temp. 0-55 °C (32-131°F)
Storage Temp. -20-85 °C (-4-185 °F)
Humidity Up to 95%
© Copyright 2012 SmartAVI, All Rights Reserved
NOTICE
The information contained in this document is subject to change
without notice. SmartAVI makes no warranty of any kind with regard
to this material, including but not limited to, implied warranties
of merchantability and fitness for any particular purpose.
SmartAVI will not be liable for errors contained herein or for
incidental or consequential damages in connection with the
furnishing, performance or use of this material.
No part of this document may be photocopied, reproduced or
translated into another language without prior written consent
from SmartAVI.
For more information, visit www.smartavi.com.
SmartAVI, Inc. / Twitter: smartavi
11651 Vanowen St. North Hollywood, CA 91605
Tel: (818) 503-6200 Fax: (818) 503-6208
http://www.SmartAVI.com
*specications shown are for the 8-Port option
AUDIO
Frequency Response 20 Hz to 20 KHz
Impedance 600 ohm
Nominal Level 0-1.0 V
Common Mode Rejection at 60dB
Input Interface (1) 3.5 mm Stereo Audio
Output Interface (1) 3.5 mm Stereo Audio
Connecting the RK-DVX2U
1. Power o all devices.
2. Connect two DVI-D sources (computer) to each of
the 8 DVI-D ports on the rear of the RK-DVX2U-TX
labeled and .
3. Connect an audio source to each of the 8 audio
ports on the rear of the the RK-DVX2U-TX labeled
.
4. Connect two USB sources to each of the 8 USB
ports on the rear of the the RK-DVX2U-TX labeled
.
5. Connect the RK-DVX2U-TX to the the DVX2P-RX
with four STP (Sheilded Twisted Pair) cables using
each the front ports labeled and the
rear ports labeled .
6. Connect a DVI monitor to the ports on the rear of
the DVX2P-RX labeled and .
7. Connect an audio device to the port on the
DVX2P-RX labeled .
RK-DVX2U-A
DVX2P-RX
USB FLASH DRIVE USB KEYBOARD USB MOUSE
SPEAKERS
DUAL DVI-D
MONITORS
COMPUTERS
up to 225 ft
over 4 STP cables
Introduction
The RK-DVX2U-A is the perfect solution for extending
dual DVI-D displays, Audio and USB 1.1 devices to a
remote location up to 225 feet away. It is the ideal way
to consolidate up to 8 workstation computers into one
location. The RK-DVX2U-A features dual DVI-D extension
up to 225 feet over STP. It is fully compatible with MAC,
PC and LINUX DVI standards. The RK-DVX2U-A features
transparent USB 1.1 signal extension, with full support
for all USB 1.1 devices and an integrated 4-port hub in the
receiver. Flash Drives, Printers, Cameras, Scanners, etc.
may all be used with the RK-DVX2U-A. The RK-DVX2U-A
is designed to work in conjunction with the DVX2P-RX
receiver unit. Up to 8 receivers may be used with the RK-
DVX2U-A, depending on the application.
Applications
• Medical Applications
• Industrial Work Areas
• Home Theater Integration
• Digital Signage Deployment
• Information Kiosks/Displays
• Film/Recording Studios
Features
• Supports up to 2 DVI-D single-link sources
• Supports Mac, PC, and Linux DVI
• Supports High Resolution 1920x1200 60Hz
WUXGA
• Distance: 225 feet with four CAT6 STP cables
• Uses universal DVI Single Link connectors
• Zero pixel loss with TMDS signal correction
• DDC from internal table for Mac/PC
• Supports all USB 1.1 Devices Transparently
(Flash Drives, Printers, etc.)
• Supports USB 1.1 keyboard and mouse
• Compatible with all operating systems
• Compatible with all major KVM switches
• Rack Mountable Solution
• Data recovery for digital video
• Supports 1.5 and 12Mbps data rates
• Plug-and-play

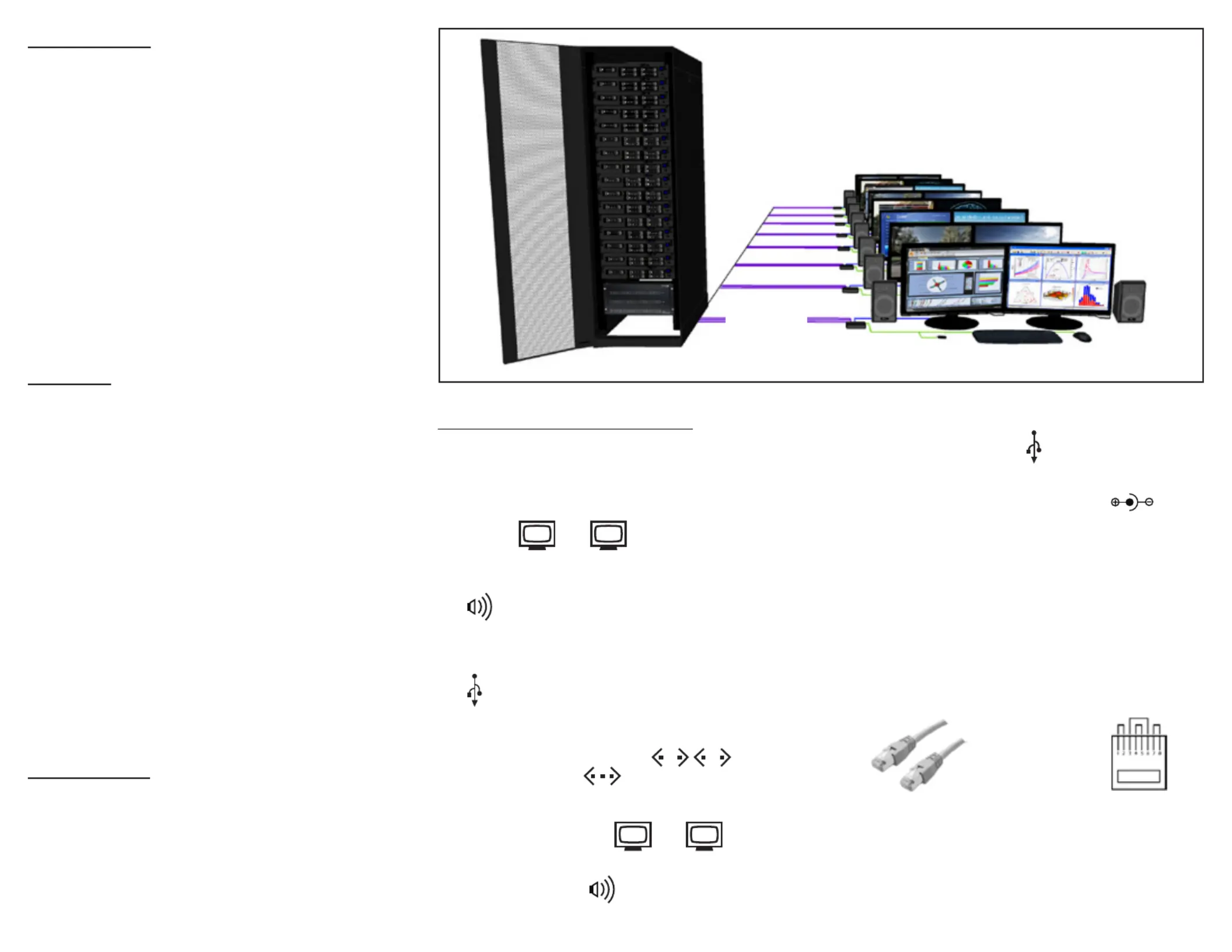

Product - Installation Diagram
The following is the wiring standard for terminating UTP/STP
cable using RJ-45 connector:
Connectors: RJ-45
Capacitance: 14 pf/ft (46.2 pf/m)
Conductor Gauge: 24 AWG
Impedance: 100 +/- 15 ohms
Pair 1 Pins 1 & 2
Pair 2 Pins 3 & 6
Pair 3 Pins 4 & 5
Pair 4 Pins 7 & 8
1 2
1 2
1 2
8. Connect up to 4 USB 1.1 devices to the ports on
the DVX2P-RX labeled .
9. Connect the power to the ports labeled POWER
110-240V on the RK-DVX2U-TX and on
the DVX2P-RX.
10. Power on the computers, displays and USB 1.1
devices.
