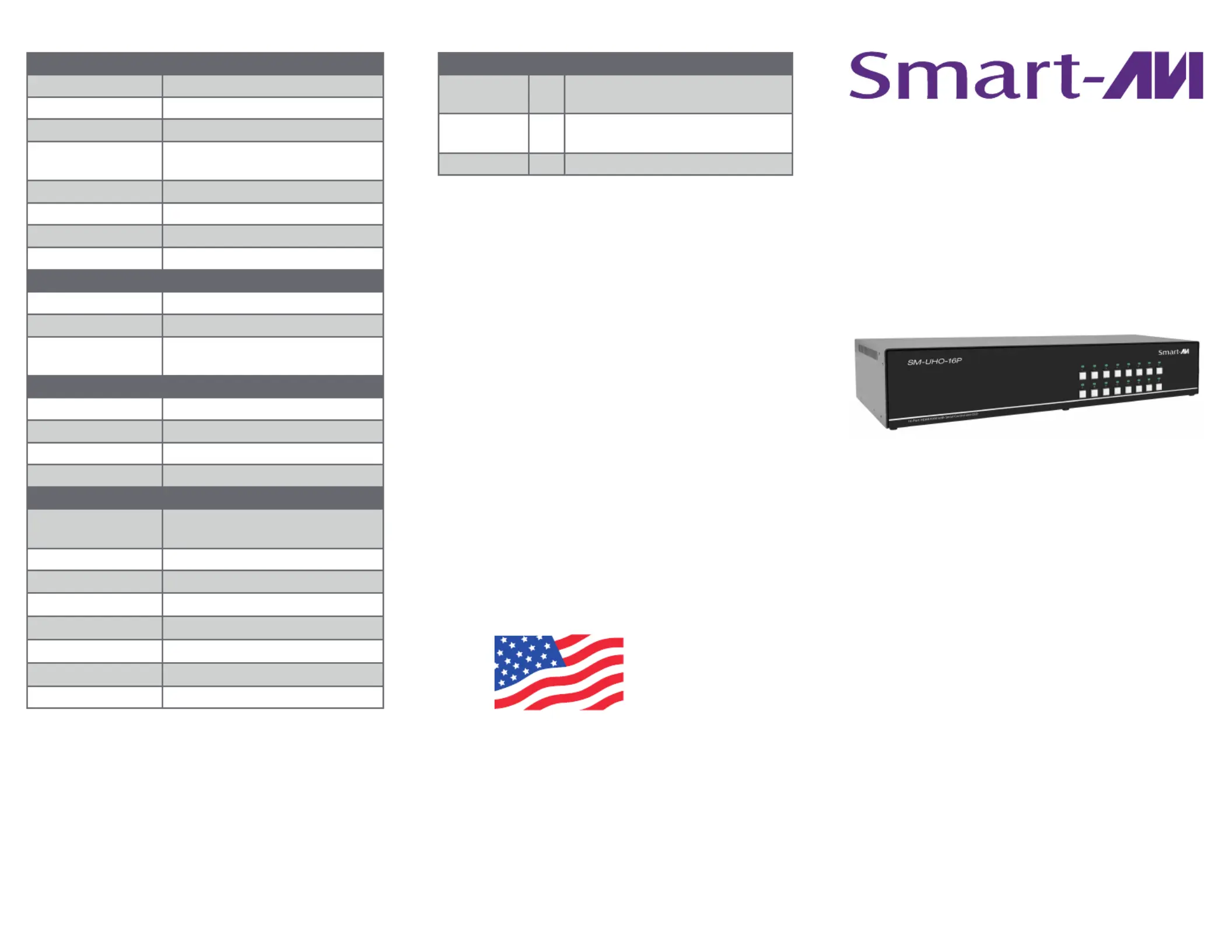

TECHNICAL SPECIFICATIONS WHAT’S IN THE BOX
VIDEO
Fornat HDMI2.0
Input Interface (16) HDMI 19-pin
Output Interface (1) HDMI 19-pin
Resolution Up to 4K (3840 x 2160 @ 30 Hz);
Up to 1920 x 1080 @ 60Hz (DVI-D)
DDC 5 volts p-p (TTL)
Input Equalization Automatic
Input Cable Length Up to 20 ft
Output Cable Length Up to 20 ft
USB
Signal Type USB 2.0, 1.1, and 1.0 w/ internal hub
Input Interface (16) USB Type B
Output Interface (2) USB 1.1 Type A for KVM Devices;
(2) USB 2.0 Type A Transparent
CONTROL
Front Panel Push Buttons with LED Indicators
RS-232 Via Control @ 115200 bps
Hot Keys Via Keyboard
OSD Via KM arrow keys
OTHER
Power External 100-240 VAC/ 12VDC3A
@ 24W
Dimensions 17.0” W x 2.7” H x 8.69” D
Weight 6.9 lbs
Approvals UL, CE, ROHS Compliant
Operating Temp. 32 to +104°F (0 to +40°C)
Storage Temp. -4 to 140°F (-20 to +60°C)
Humidity Up to 80% (no condensation)
Emulation Keyboard and Mouse
PART NO. QTY DESCRIPTION
SM-UHO-16P 1 SH 16-Port HDMI KVM Switch with
USB 2.0 Support and OSD
PS12VDC3A 1 12-VDC, 3-A power adapter with
center-pin positive polarity.
1 Quick Start Guide
DESIGNED
AND MADE
IN THE USA
NOTICE
The information contained in this document
is subject to change without notice. iPGARD
makes no warranty of any kind with regard
to this material, including but not limited to,
implied warranties of merchantability and
tness for a particular purpose. iPGARD
will not be liable for errors contained
herein, or for incidental or consequential
damages in connection with the furnishing,
performance, or use of this material. No
part of this document may be photocopied,
reproduced, or translated into another
language without the prior written consent
from iPGARD, Inc.
20170518
Toll Free: (888)-994-7427
Phone: (702) 800-0005
Fax: (702)-441-5590
WWW.iPGARD.COM
A full manual can be downloaded from
www.ipgard.com/documentation/
SM-UHO-16P
16-Port HDMI KVM Switch
with USB 2.0 Sharing and OSD
Quick Start Guide
HARDWARE INSTALLATION
1. Ensure that power is turned off or disconnected from the unit and the computers.
2. Use HDMI cables to connect the HDMI output ports from each computer to the
corresponding HDMI IN ports of the unit.
3. Use a USB cable (Type-A to Type-B) to connect a USB port on each computer to the
respective USB ports of the unit.
4. Optionally, connect a stereo audio cable (3.5 mm to 3.5 mm) to connect the audio output of
the computer(s) to the audio in ports of the unit.
5. Connect monitor(s) to the HDMI out console ports of the unit using HDMI cable(s).
6. Connect a USB keyboard and mouse in the two USB console ports.
7. Optionally, connect stereo speakers to the audio out port of the unit.
8. Optionally use included 3.5mm to DB9 Cable and connect with a standard RS-232 Cable
(not included) to connect to a PC for Serial Control
9. Finally, power on the secure KVM switch by connecting a 12-VDC power supply to the power
connector, and then turn on all the computers.
Note: You can connect one monitor to the single-head KVM switch. The computer connected to
port 1 will always be selected by default after power up.
There are three ways to control
the KVM Switch: Keyboard HotKeys, RS-232
Serial Commands, and Front Panel Buttons.
The settings for the serial connection are as
follows: Baud rate: ; Data Bits: ; 115200 8
Parity: ; Stop Bits: ; Flow Control: .None 1 None
The following commands can be used:
Users are able to customize the keys that
trigger Hotkeys. The following keys are
allowed: CT (Left/Right), Alt, Shift (Left/
Right), Caps Lock, Scroll Lock, F1-F12
Change HK Trigger
HK + HK + X + desired hotkey
View Current HK Trigger
Use the RS-232 command: //??<CR>
Reset HK Trigger
Run “Restore Factory Defaults” command.
Default HotKey Trigger
CT (Left)
Chart Key
[CT] = Ctrl
<CR> = Carriage Return (Enter Key)
[HK] = Current Hot Key Trigger
SYSTEM CONTROL
CUSTOM HOTKEY TRIGGERS
Command Hotkey RS-232
Switch KVM [CT][CT][#]<CR> // [#]<CR> m
Audio Only [CT][CT] [#]<CR> // [#]<CR>a a
KM Only [CT][CT] [#]<CR> // [#]<CR>c c
USB Only [CT][CT] [#]<CR> // [#]<CR>u u
Learn EDID [CT][CT] [#]<CR> // [#]<CR>e e
Trigger Hotplug [CT][CT] <CR> // <CR>h h
Restore Factory Defaults [CT][CT] <CR> // <CR>f f
Reset Software [CT][CT] // <CR>r r
Get Port Status N/A // <CR>??
HDMI IN
HDMI OUT
USB IN
USB K/M OUT
USB 2.0 OUT
Keyboard hotkeys for OSD:
Command Hotkey
OSD ON/OFF [CT][CT] <CR>o
OSD Up ↑ (UP arrow)
OSD Down ↓ (DOWN arrow)
OSD Left ← (LEFT arrow)
OSD Right → (RIGHT arrow)
OSD Enter [ENTER]
OSD Esc [ESC]
OSD Menu
Important: when in OSD menu, all
keyboard and mouse functionality
will be blocked from the computer
and only used for the OSD
commands. After exiting the OSD
menu, all keyboard and mouse
functionality will be restored.
