Sida 1/2
Uses a single CAT5 to extend
Keyboard, Video, Mouse, Audio and RS232
to a remote location up to 1000 ft. away.
SX-500
www.smartavi.com
User Manual
Technical Specifications
3MART!UDIO6IDEO)NTEGRATION
3MART!UDIO6IDEO)NTEGRATION
snoitacificepS005-XS snoitacificepS005-XS snoitacificepS005-XS snoitacificepS005-XS snoitacificepS005-XS
oediV oediV oediV oediV oediV
langiS .0eulB,neerG,deR:langisgolanA
smhO57p-pV7
noituloseR
ecnatsiD
;tf058006x008;tf0001084x046
;tf0064201x0021;tf007867x4201
.tf0650021x0061
cnyS elbitapmocLTTlacitreVdnalatnoziroH
htdiwdnaB zHM003
draobyeK draobyeK draobyeK draobyeK draobyeK elbitapmoC2/SPdradnatS
esuoM esuoM esuoM esuoM esuoM elbitapmoC2/SPdradnatS
232SR 232SR 232SR 232SR 232SR )spbk6.75xaM(xelpuDflaH
oiduA oiduA oiduA oiduA oiduA tekcoskcajmm5.3decnalabnUoeretS
rewoP rewoP rewoP rewoP rewoP A1CDV1
lacisyhP lacisyhP lacisyhP lacisyhP lacisyhP
snoisnemiD
HxDxW
)ni81.1x45.6x92.4(mm03x661x901
thgieW )bl62.1(gk75.
erusolcnE leetS
5
© Copyright 2011 Smart-AVI, All Rights Reserved
NOTICE
T h e i n f o r m a t i o n c on t a i n e d i n t h i s d o c u m e n t
is subject to change without notice. Smart-AVI makes
no warranty of any kind with regard to this material,
including but not limited to, implied warranties of
merchantability and fitness for any particular purpose.
Smart-AVI will not be liable for errors contained herein or for
incidental or consequential damages in connection with the
furnishing, performance or use of this material.
No part of this document may be photocopied, reproduced or
translated into another language without prior written consent
from Smart-AVI.
For more information, visit www.smartavi.com.
SmartAVI, Inc. / Twitter: smartavi
11651 Vanowen St. North Hollywood, CA 91605
Tel: (818) 503-6200 Fax: (818) 503-6208
http://www.SmartAVI.com
Rack Mountable Option
Our SmartRack is the perfect solution to allow
virtually all SmartAVI devices to be custom mounted
in a standard 19” server rack. The SmartRack is fully
adjustable and can secure/organize several devices.
Introduction
The SX-500 is a combination of transmitter and
receiver devices designed to allow access to the PC
from a keyboard, mouse, and monitor at a remote
location up to 1000 ft. away.
Features
Provides remote access to the PC with
keyboard, mouse and monitor.
Uses a single CAT-5 UTP cable to reduce
installation costs.
Extends signals up to 1000 ft.
Supports all PC/AT and PS/2 keyboards with
full emulation.
Caps Lock, Num Lock, and Scroll Lock are
automatically saved and restored.
Supports full emulation and conversion on all
PC/AT and PS/2 mice.
Recognizes and supports a mix of PC/AT and
PS/2 mice.
Compatible with Windows, NT, OS/2, UNIX,
Linux, and other operating systems.
Supports computer monitors with resolutions
of up to 1600x1200.
Offers adjustable cable compensation.
Compact metal enclosure.
Supports stereo audio.
Supports RS232 from 300bps to 19,200 bps.
Compensation for each color.
What’s in the box?
SX-500SX-500
SX-500SX-500
SX-500
Please check the contents of the package before
beginning installation.

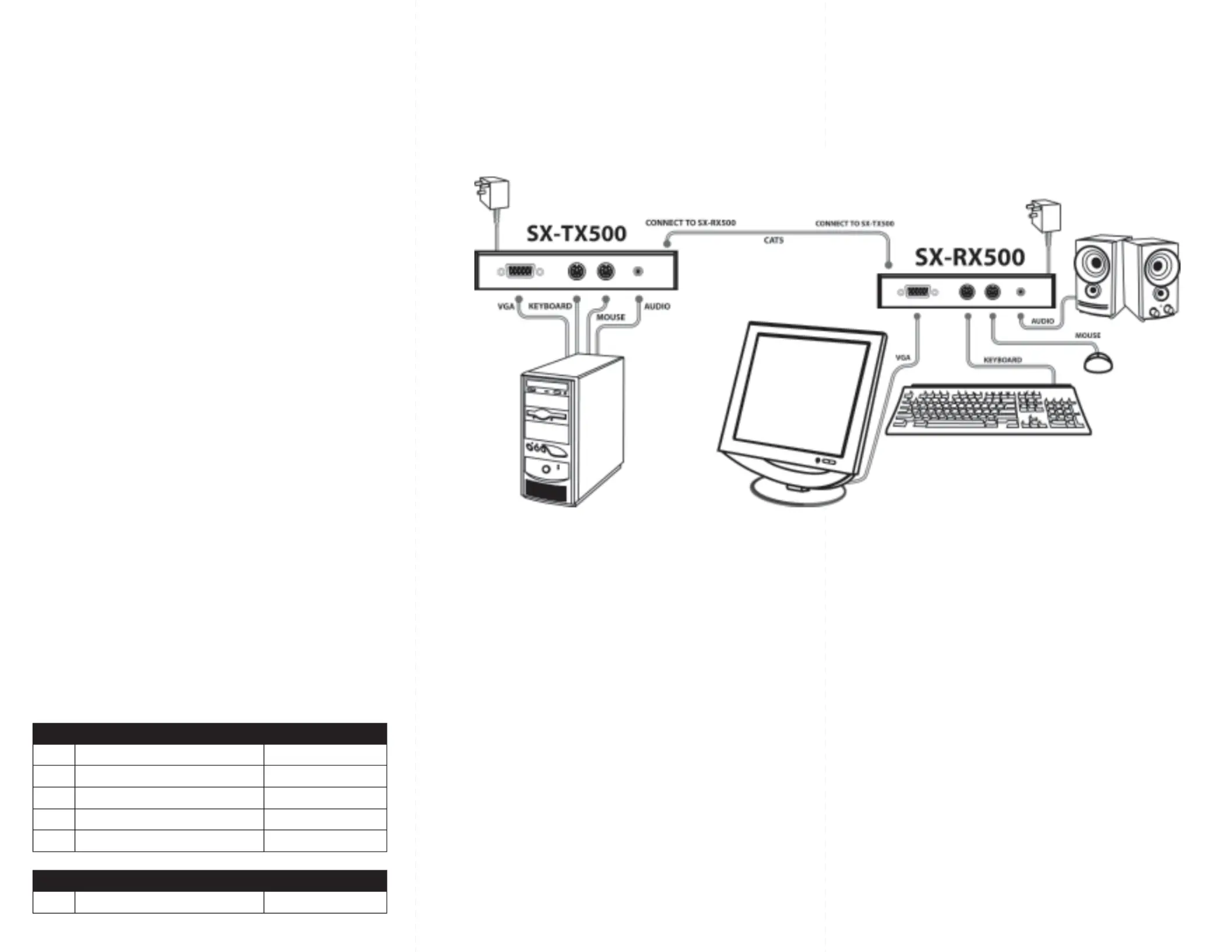

Installation Diagram
Installation Instructions
System Power UpSystem Power Up
System Power UpSystem Power UpSystem Power Up
1. Connect the 9 volt power supplies to the transmitter
and receiver.
2. Turn the system on by plugging in the power adapter,
if it is not yet connected.
3. Power up your computer.
4. Observe to see if both transmitter and receiver power
LEDs are ON, and computer has finished the boot
up process.
5. Observe monitor at receiver end to see if signal is
going through.
Before you power up, ensure that all cables are properly
connected as shown in the diagram below.
Quickstart
1. Connect the video out, keyboard and mouse ports
on your computer to the transmitter using the
supplied KVM cable.
3. Connect the power adapter to the transmitter and
the receiver.
4. Optional - Connect the RS232 on your computer to
the RS232 port on the transmitter unit.
5. Connect a CAT5 cable to the transmitter and run it
over to the receiver.
6. Connect peripherals to the receiver. I.E. keyboard,
mouse, monitor, and optionally a serial device.
7. Once everything is connected power on your
computer and the SX-500 unit.
tnetnoCegakcaP005-XS tnetnoCegakcaP005-XS tnetnoCegakcaP005-XS tnetnoCegakcaP005-XS tnetnoCegakcaP005-XS
ytQ ytQ ytQ ytQ ytQ noitpircseD noitpircseD noitpircseD noitpircseD noitpircseD rebmuNtraP rebmuNtraP rebmuNtraP rebmuNtraP rebmuNtraP
1 rettimsnarT005-XS 005XT-XS
1 revieceR005-XS 005XR-XS
2
1 MVKelameFotelaM 60-FMMVK-CC
seirosseccAlanoitpO seirosseccAlanoitpO seirosseccAlanoitpO seirosseccAlanoitpO seirosseccAlanoitpO
1 elbaCoiduAoeretSmm5.3 60-MMAMM-CC
9 V
9 V
5V DC 2A Power Supply PS-5D2A-US
5
5
