© Copyright 2004 Smart-AVI, All Rights Reserved
Notice
The information contained in this document is
subject to change without notice. Smart-AVI makes
no warranty of any kind with regard to this material,
including but not limited to, implied warranties of
merchantability and fitness for any particular
purpose.
Smart-AVI will not be liable for errors contained herein
or for incidental or consequential damages in
connection with the furnishing, performance or use
of this material.
No part of this document may be photocopied,
reproduced or translated into another language with
out prior written consent from Smart-AVI.
For the complete manual, visit www.smartavi.com.
Use a single CAT5 to broadcast high
resolution SXGA up to 1000ft (300 m)
VCAT
www.smartavi.com
User Manual
2840 N. Naomi Ave.
Burbank, California 91504
Phone: (818) 565-0011
Facsimile: (818) 565-0020
Technical Specifications
3MART!UDIO6IDEO)NTEGRATION
3MART!UDIO6IDEO)NTEGRATION
SNOITACIFICEPSTACV
ataDAGV
tamroF SBVC,C/Y,VUY,BsGR,VHBGR
noituloseR 0021x0061otpU
AGXS,AGX,AGVS,AGV
epyTrotcennoC tekcos51DH
rewoP
stnemeriuqeR CDV5
rotcennoC kcajCDmm1.2
lacisyhP
snoisnemiD mm32x08x59
thgieW gK21.0

Introduction
The VCAT range of products allows the extension of a
wide range of video formats via a single Category 5
Unshielded Twisted Pair (UTP) cable. Using a unique
method of data transfer, the system allows a display
device to be situated up to 1000ft (300 meters) from
the source.
Features
Output reaches up to 1,000 feet.
Resolutions up to 1600 x 1200.
Sends high-resolution UXGA power signals over
single CAT5.
300 MHz Bandwidth.
Compatible with VGA, XGA, Sun, MAC and SGI.
Sync Format / Polarity Preservation.
High ground loop immunity.
Built-in lightning, power surge and transient
protection.
Remote Units come with Buffered Outputs.
Designated trimmer in the remote unit to
compensate for cable length.
What’s in the box?
V C A TV C A TV C A TV C A TV C A T
Please check the contents of the package before
beginning installation.

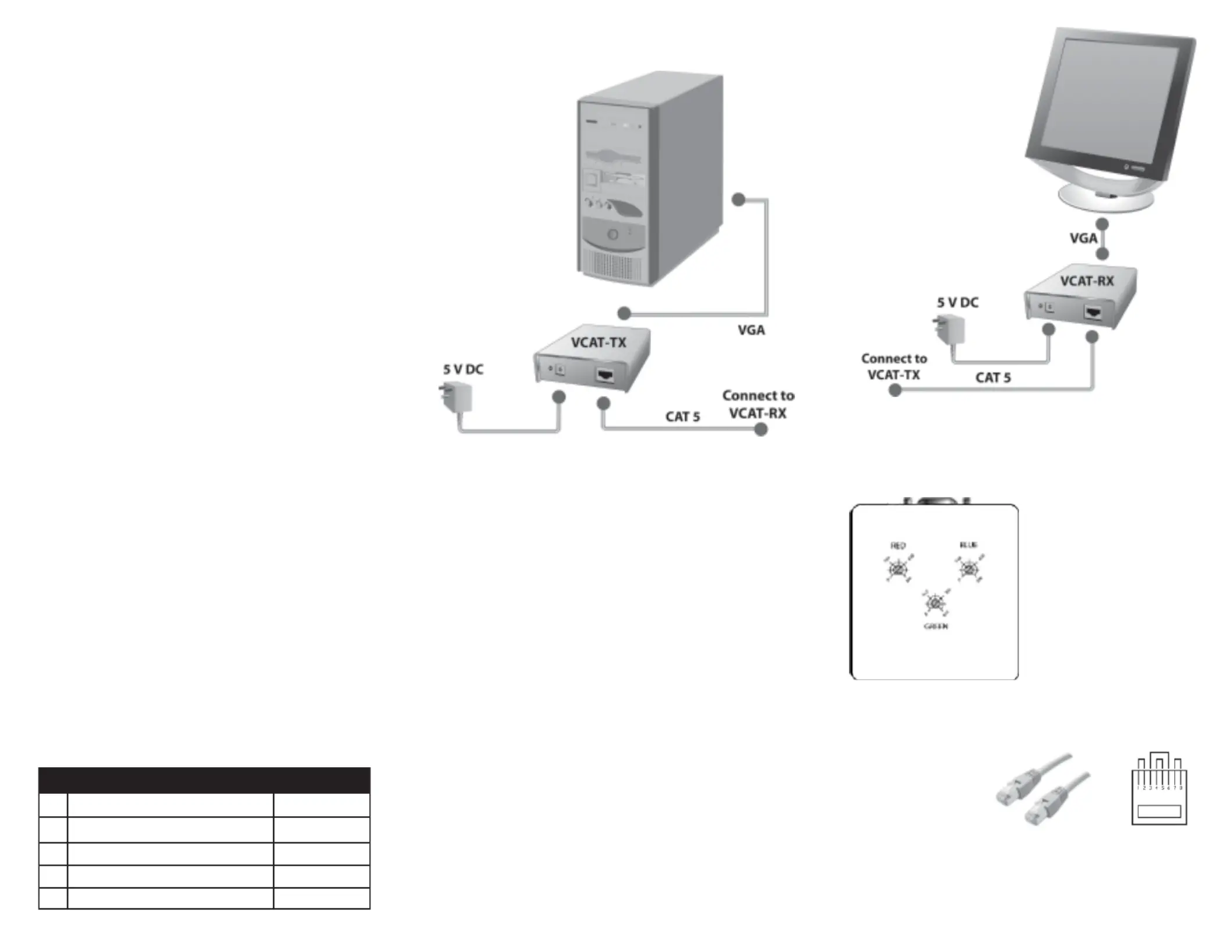

Installation Diagram
VCAT Transmitter Installation Diagram Adjusting and Fine Tuning the SignalAdjusting and Fine Tuning the SignalAdjusting and Fine Tuning the SignalAdjusting and Fine Tuning the SignalAdjusting and Fine Tuning the Signal
Preparing & Connecting System CAT5 CablePreparing & Connecting System CAT5 Cable
Preparing & Connecting System CAT5 CablePreparing & Connecting System CAT5 Cable
Preparing & Connecting System CAT5 Cable
Following is the wiring standard for terminating CAT 5
cable using RJ-45 connector:
Pair 1 Pins 1 & 2
Pair 2 Pins 3 & 6
Pair 3 Pins 4 & 5
Pair 4 Pins 7 & 8
Connectors:Connectors:
Connectors:Connectors:Connectors: RJ-45
Capacitance:Capacitance:
Capacitance:Capacitance:
Capacitance: 14 pf/ft (46.2 pf/m)
Conductor Gauge:Conductor Gauge:Conductor Gauge:Conductor Gauge:Conductor Gauge: 24 AWG
Impedance:Impedance:Impedance:Impedance:Impedance: 100 +/- 15 ohms
4 - Pair
Connecting The TransmitterConnecting The TransmitterConnecting The TransmitterConnecting The TransmitterConnecting The Transmitter
1. Connect the output of the computer video card to the
video input of the transmitter using the included
male to male video cable.
2. Connect the CAT5 cable that will connect to the
receiver unit.
3. Connect the power supply.
Connecting The ReceiverConnecting The ReceiverConnecting The ReceiverConnecting The ReceiverConnecting The Receiver
1. Connect CAT5 cable (coming from the transmitter) to
the back of the receiver.
2. Connect the display monitor to the VGA out
connector on the front of the receiver.
3. Connect the power supply.
In order to fine tune the
signal, adjust the individual
dials one at a time starting
with GREEN, then BLUE,
and lastly RED. As you turn
the dials you will notice the
colors slightly change as
you increase or decrease
the strength.
tnetnoCegakcaP001-XLS
ytQ smetI .oNtraP
2 CDV5 SU-A1V5-SP
1 tinUrevieceRTACV XR-TACV
1 tinUrettimsnarTTACV XT-TACV
1 elbacAGVelamotelam51DDHtf6 60-MMAGVS-CC
VCAT Receiver Installation Diagram
