Sida 1/8

• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht

zugänglich sein.

• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose

des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem

Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der

Spannung Ihres Stromversorgungsunternehmens übereinstimmt.

• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer

nur an den dafür vorgesehenen Griffächen aus der Netzsteckdose.

• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder

durch scharfe Kanten beschädigt werden.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen

hängen bleiben kann. Es besteht Verletzungsgefahr.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus

der Netzsteckdose.

• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es

besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die

Netzspannung für die Netzsteckdose ab, an der das Netzteil angeschlossen ist

(zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen,

anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig

von der Netzspannung getrennt ist). Ziehen Sie erst danach das Netzteil aus

der Netzsteckdose. Entsorgen Sie das beschädigte Netzteil umweltgerecht,

verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzteil

aus.

• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit

Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit

oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen

Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten)

und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf

danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in

einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser

kann unter Umständen das Produkt zerstören. Außerdem besteht beim Netzteil

Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf

Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies

kann u.U. mehrere Stunden dauern.

• Achten Sie beim Betreiben des Produkts darauf, dass eine ausreichende

Luftzirkulation gewährleistet ist. Decken Sie das Produkt nicht ab. Stellen Sie

das Produkt niemals auf eine Tischdecke oder einen Teppich. Platzieren Sie das

Produkt auf einer ebenen und hitzebeständigen Oberäche.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die

Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von

einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht

beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder

an andere Fachleute.

b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der

übrigen Geräte, an die das Produkt angeschlossen wird.

• Trennen Sie alle Geräte immer von der Stromversorgung, bevor Sie Kabel

anschliessen oder trennen.

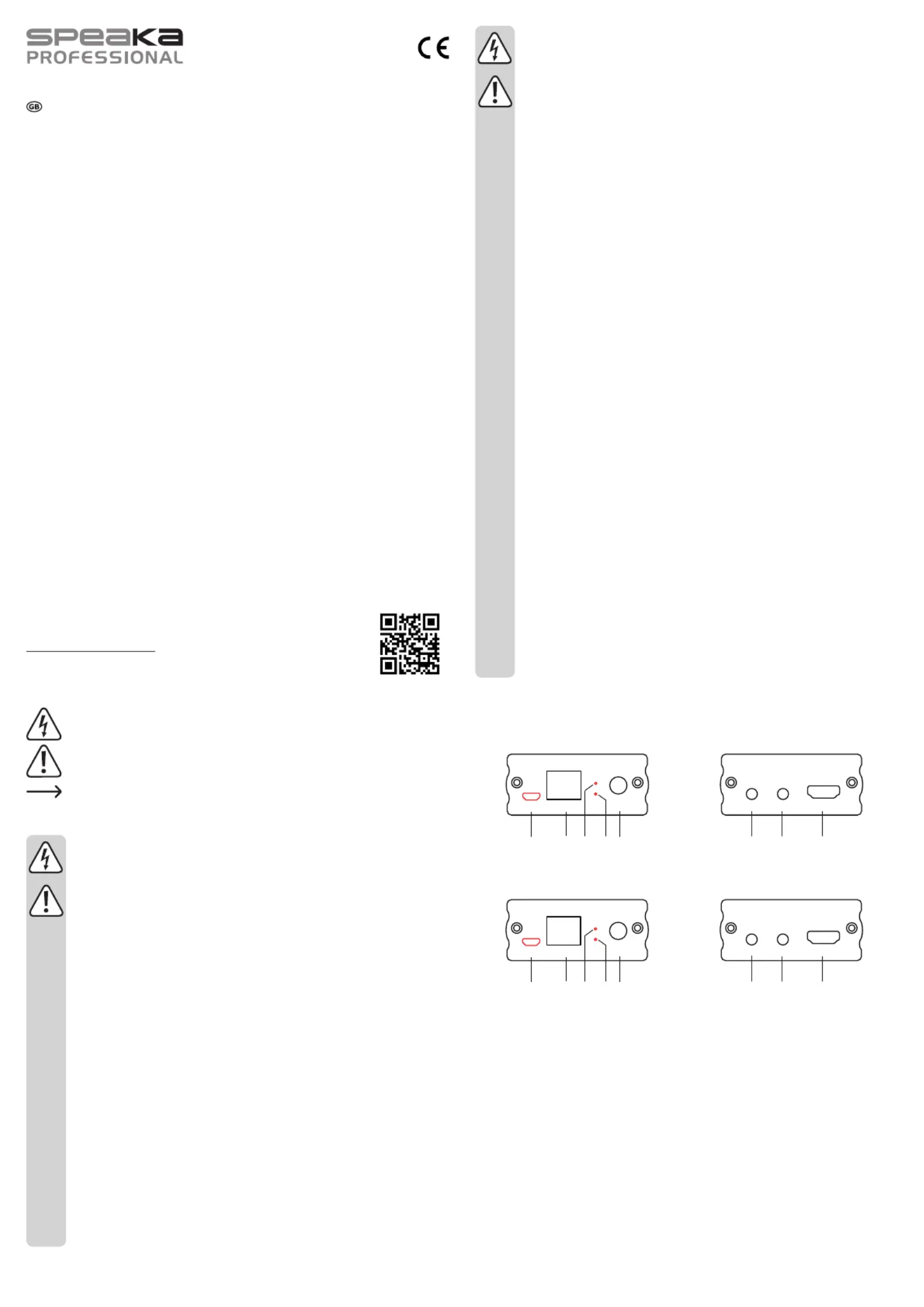

Bedienelemente

1 432 5 6

Sender

IR In IR Out HDMI In

12V/DC

Power

USB

Link

CAT Out

7 8

11109 12

Empfänger

IR In IR Out HDMI Out

12V/DC

Power

USB

Link

CAT In

13 14 1615

Bedienungsanleitung

HDMI 4K2K Extender

Best.-Nr. 2141854

Bestimmungsgemäße Verwendung

Das Produkt dient zur Verlängerung von HDMI-Signalen mit 4K Auösung über geeignete

Netzwerkkabel. Die Steuersignale einer Fernbedienung können über die mitgelieferten IR-

Emitter und IR-Empfänger genutzt werden. Die Stromversorgung erfolgt über das mitgelieferte

Netzteil. Sender und Empfänger sind PoC-fähig (Power over Cable), so dass nur ein Netzteil

für die Stromversorgung notwendig ist. Das Gehäuse kann auf einen festen Untergrund

geschraubt werden.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt

mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder

verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,

kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung

Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die

Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur

zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen

HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.

Lieferumfang

• Sender

• Empfänger

• Netzteil

• 8x Schraube

• 2 x IR Emitter (ca. 1,2 m Kabellänge) mit

1 x Schaumstoff (selbstklebend)

• 2 x IR Empfänger (ca. 1 m Kabellänge)

mit 1 x Schaumstoff (selbstklebend)

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link

www.conrad.com/downloads herunter oder scannen Sie den abgebildeten

QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre

Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur

Bedienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und

die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung

nicht befolgen, übernehmen wir für dadurch resultierende Personen-/

Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die

Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,

starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,

Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer

Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere

Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen

gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe wird es beschädigt.

Sender

1 Anschluss (ohne Funktion)USB

2 Anschluss CAT Out

3 LED Link

4 LED Power

5 Netzteilanschluss 12V/DC

6 Anschluss IR In

7 Anschluss IR Out

8 Anschluss HDMI In

Empfänger

9 Anschluss (ohne Funktion)USB

10 Anschluss CAT In

11 LED Link

12 LED Power

13 Netzteilanschluss 12V/DC

14 Anschluss IR In

15 Anschluss IR Out

16 Anschluss HDMI Out

Inbetriebnahme

a) Installation

• Sender und Empfänger sind jeweils mit 4 Langlöchern versehen.

• Im Lieferumfang sind 8 Schrauben enthalten. Die Geräte können somit bei Bedarf an einem

festen Untergrund geschraubt werden.

Achten Sie beim Bohren bzw. Festschrauben darauf, dass keine Kabel oder

Leitungen beschädigt werden. Werden versehentlich Elektroleitungen angebohrt,

besteht Lebensgefahr durch einen elektrischen Schlag!

Achten Sie beim Umgang mit elektrischen Werkzeugen (z.B. einer Bohrmaschine)

auf Ihre Sicherheit. Tragen Sie eine Schutzbrille.

b) HDMI-Verbindung

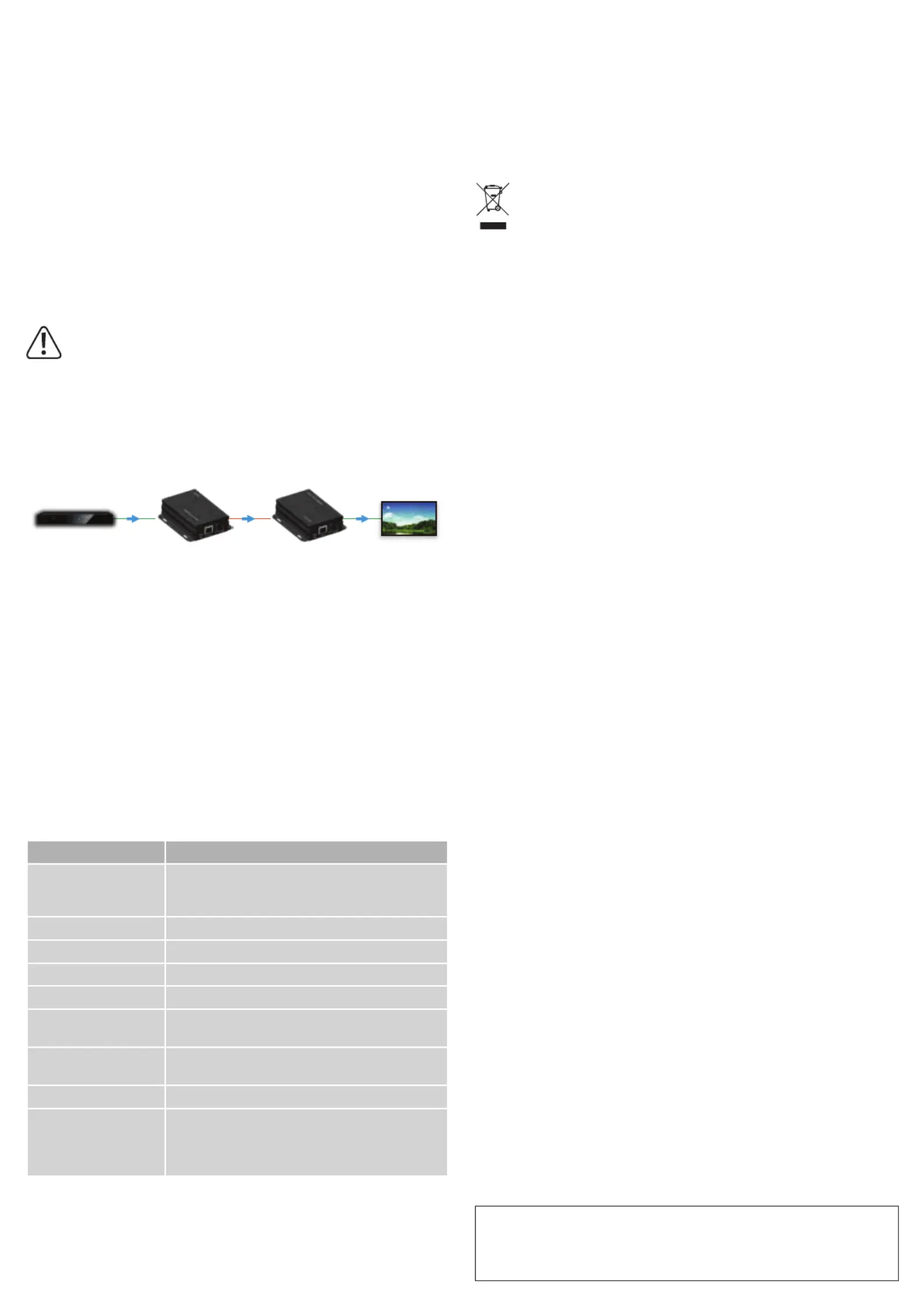

Beispiel Verbindungsdiagramm

Sender (TX) Empfänger (RX)

HDTV

HDMI OutCAT6/6A/7HDMI In

• Schalten Sie alle Geräte aus und trennen diese von der Stromversorgung, bevor Sie die

einzelnen Komponenten verbinden.

• Verbinden Sie Ihr HDMI-Gerät (z. B. Blu-Ray-Player, TV-Box) und den Anschluss

HDMI In (8) am Sender mit einem geeigneten HDMI Kabel.

• Verbinden Sie den Anschluss CAT Out (2) des Senders und den Anschluss CAT In (10) des

Empfängers mit einem CAT 6/6a/7 Netzwerkkabel.

• Verbinden Sie einen HD TV/Monitor und den Anschluss am Empfänger mit HDMI Out (16)

einem geeigneten HDMI-Kabel.

• Verbinden Sie den Rundstecker des Netzteils mit dem Netzteilanschluss am 12 V/DC

Sender oder Empfänger und schrauben Sie die Überwurfmutter im Uhrzeigersinn (5) (13)

fest. Verbinden Sie den Netzstecker mit einer geeigneten Netzsteckdose. Die

Stromversorgung für den Empfänger oder Sender erfolgt über das Netzwerkkabel. Das

Produkt verfügt über die Funktion PoC (Power over Cable), so dass die Stromversorgung

über das Netzwerkkabel bidirektional erfolgt.

• Trennen Sie den Netzstecker von der Netzsteckdose, wenn das Produkt nicht verwendet

wird.

c) Kurzbeschreibung der Bedienelemente

Bedienelement Funktion

Anschluss Netzwerkkabel verbinden. Hierüber wird auch das vor- CAT

oder nachgeschaltete Gerät mit Strom versorgt (PoC). Die

Stromversorgung erfolgt bidirektional.

Anschluss HDMI Gerät verbinden.HDMI In

Anschluss HD TV/Monitor verbinden.HDMI Out

Netzteilanschluss Anschluss für Netzteil.12 V/DC

LED Zeigt an, dass das Produkt mit Strom versorgt wird.Power

LED Zeigt an, dass das Produkt eine HDBaseT-Verbindung Link

(Eingang und Ausgang) erkannt hat.

Anschluss Anschluss für IR-Empfänger (Fernbedienungsignal IR In

empfangen).

Anschluss Anschluss für IR-Emitter (Fernbedienungsignal senden).IR Out

Anschluss Dieser Anschluss ist ohne Funktion. Schliessen Sie USB

hier keine Geräte an, da dies das Produkt beschädigen

kann. Der Anschluss ist nur für den Hersteller zwecks

Wartungsarbeiten zu verwenden.

Pege und Reinigung

• Trennen Sie das Produkt und angeschlossene Geräte vor jeder Reinigung von der

Stromversorgung.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder

andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion

beeinträchtigt werden kann.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

a) Sender (TX)/Empfänger (RX)

Eingangsspannung/-strom .........12 V/DC, 2 A

Bandbreite .................................bis zu 10,2 GBit/s

Farbtiefe ....................................12 Bit

HDMI-Anschluss ........................Sender HDMI-Eingang, Empfänger HDMI-Ausgang

Video-Auösung ........................ 4K2K 30 Hz 4:4:4, 1080p/60Hz

(Netzwerkkabel CAT6/6a/7, Länge max. 50 m)

Kompatibilität .............................HDCP 2.2

Übertragungsart .........................über Netzwerkkabel RJ45

PoC ............................................Bidirektional

IR-Emitter/-Empfänger ...............Bidirektional

EDID Datenunterstützung ..........von HD Monitor auf HDMI-Quellgerät

Betriebstemperatur ....................0 bis +40 ºC

Lagertemperatur ........................-20 bis +60 ºC

Betriebs-/Lagerluftfeuchtigkeit ...5 – 90 % relative Luftfeuchte

Abmessungen (B x H x T) .........90 x 29 x 98 mm (je Gerät)

Gewicht ......................................ca. 293 g

b) Netzteil

Eingangsspannung/-strom .........100 - 240 V/AC 0,8 A

Ausgangsspannung/-strom ........12 V/DC, 2 A

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

• Never connect or disconnect power adapters if your hands are wet.

• Never unplug the power adapter from the mains socket by pulling on the cable;

always use the grips on the plug.

• When setting up the product, make sure that the cables are not pinched, kinked

or damaged by sharp edges.

• Always lay the cables so that nobody can trip over or become entangled in them.

This poses a risk of injury.

• For safety reasons, disconnect the power adapter from the mains socket during

storms.

• Do not touch the power adapter if there are any signs of damage, as this may

cause a fatal electric shock! Switch off the mains voltage to the socket containing

the power adapter (switch off the corresponding circuit breaker or remove the

safety fuse, and then switch off the corresponding RCD protective switch). You

can then unplug the power adapter from the mains socket. Dispose of the faulty

power adapter in an environmentally friendly manner and discontinue its use.

Replace it with a power adapter of the same design.

• Never pour liquids over electrical devices or place objects lled with liquid next to

the device. If liquid or a foreign object enters the interior of the device nevertheless,

rst power down the respective mains socket (e.g. switch off the circuit breaker)

and then pull the mains plug from the mains socket. Do not operate the product

any more afterwards, but take it to a specialist workshop.

• Never use the product immediately after it has been brought from a cold room into

a warm one. The condensation that forms may destroy the product. The power

adapter may also cause a fatal electric shock! Allow the product to reach room

temperature before connecting it and putting it into use. This may take several

hours.

• Ensure there is sufcient air circulation when you operate the product. Never

cover the product. Never place this product on a tablecloth or a carpet. Place the

product on a at and heat-resistant surface.

• Consult a technician if you are not sure how to use or connect the product, or if

you have concerns about safety.

• Maintenance, modications and repairs must be carried out by a technician or a

specialist repair centre.

• If you have any questions which are not answered in these operating instructions,

contact our technical support service or other technical personnel.

b) Connected devices

• Always observe the safety information and operating instructions of any other

devices which are connected to the product.

• Always disconnect all devices from the power supply before connecting or

disconnecting cables.

Product overview

1 432 5 6

Transmitter

IR In IR Out HDMI In

12V/DC

Power

USB

Link

CAT Out

7 8

11109 12

Receiver

IR In IR Out HDMI Out

12V/DC

Power

USB

Link

CAT In

13 14 1615

Transmitter

1 USB socket (without function)

2 CAT Out socket

3 LED Link

4 LED Power

5 12 V/DC power adapter socket

6 socketIR In

7 socketIR Out

8 socketHDMI In

Receiver

9 USB socket (without function)

10 CAT In socket

11 LED Link

12 LED Power

13 12 V/DC power adapter socket

14 socketIR In

15 socketIR Out

16 socketHDMI Out

Operating instructions

HDMI 4K2K Extender

Item no. 2141854

Intended use

The product is used to extend HDMI signals with 4K resolution via suitable network cables.

The control signals of a remote control can be used via the IR emitter and IR receiver included.

Power is supplied via the power adapter included with the product. The transmitter and receiver

are PoC-capable (Power over Cable), so that only one power adapter is required for the power

supply. The housing can be screwed to a solid surface.

This product is intended for indoor use only. Do not use it outdoors. Contact with moisture

(e.g. in a bathroom) must be avoided under all circumstances.

For safety and approval purposes, do not rebuild and/or modify this product. Using the product

for purposes other than those described above may damage the product. In addition, improper

use can cause hazards such as a short circuit, re or electric shock. Read the operating

instructions carefully and store them in a safe place. Only make this product available to third

parties together with its operating instructions.

This product complies with statutory, national and European regulations. All company and

HDMI is a registered trademark of HDMI Licensing L.L.C.

Package contents

• Transmitter

• Receiver

• Power adapter

• 8x screws

• 2 x IR emitters

(approx. 1.2 m of cable length)

with 1 x foam rubber (self-adhesive)

• 2 x IR receivers

(approx. 1 m of cable length)

with 1 x foam rubber(self-adhesive)

• Operating instructions

Up-to-date operating instructions

To download the latest operating instructions, visit

www.conrad.com/downloads or scan the QR code on this page. Follow the

instructions on the website.

Explanation of symbols

The symbol with the lightning in a triangle indicates that there is a risk to your health,

e.g. due to an electric shock.

The symbol with an exclamation mark in a triangle is used to highlight important

information in these operating instructions. Always read this information carefully.

The arrow symbol indicates special information and tips on how to use the product.

Safety instructions

Read the operating instructions carefully and observe in particular the safety

instructions. If you do not follow the safety information and information on

proper handling in these operating instructions, we will assume no liability for

any resulting personal injury or damage to property. Such cases will invalidate

the warranty/guarantee.

a) General information

• This device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. It may become a

dangerous plaything for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high

humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, stop using it and prevent

unauthorised use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stress.

• Handle the product carefully. Jolts, impacts or a fall even from a low height may

damage the product.

• The mains outlet must be located near to the device and be easily accessible.

• Only connect the power adapter to a normal mains socket connected to the public

supply. Before plugging in the power adapter, check whether the voltage stated on

the power adapter complies with the voltage of your electricity supplier.

Produktspecifikationer

Varumärke:	Speaka
Kategori:	AV extender
Modell:	SP-8567416
Färg på produkten:	Wit
Vikt:	113 g
Bredd:	69 mm
Djup:	9 mm
Höjd:	132 mm
Batterikapacitet:	1500 mAh
Blåtand:	Ja
Sensor för omgivande ljus:	Ja
Skärm diagonal:	4.5 "
Upplösning:	1280 x 720 Pixels
Pekskärm:	Ja
Orienteringssensor:	Ja
Accelerometer:	Ja
Närhetssensor:	Ja
Processorfrekvens:	1.2 GHz
Processorfamilj:	MediaTek
Processormodel:	MT6589
Antal processorkärnor:	4
RAM-kapacitet:	1 GB
Intern lagringskapacitet:	4 GB
Minneskortets maximala kapacitet:	32 GB
Taltid (3G):	- uur
Standbytid (3G):	- uur
SIM-korts kapacitet:	Dual SIM
SIM-kortstyp:	MiniSIM
2G-standarder:	GSM
3G-standarder:	HSPA, UMTS
Wi-Fi-standarder:	802.11b, 802.11g, Wi-Fi 4 (802.11n)
Bluetooth-version:	4.0
2G-band (primärt SIM):	850,900,1800,1900 MHz
3G-band stöds:	900,2100 MHz
Generering av mobilt internet:	3G
GPS:	Ja
Plats position:	Ja
Vormfaktor:	Rechthoek
Bakre kameraupplösning (numerisk):	5 MP
Främre kameraupplösning (numerisk):	0.3 MP
Autofokus:	Ja
Bakre kamerablixt:	Ja
Videoinspelning:	Ja
Typ av främre kamera:	Enkele camera
Typ bakre kamera:	Enkele camera
Inkluderar operativsystem:	Android 4.2
Plattform:	Android
Appdistributionsplattform:	Google Play
USB uttag:	Ja
USB-kontakttyp:	Micro-USB B
Typ av anslutningskontakt:	3,5 mm
Medföljande kablar:	USB
Kompatibla minneskort:	MicroSD (TransFlash)
Touch-teknik:	Multi-touch
Pekskärmstyp:	Capacitief
Typ av abonnemang:	Geen abonnement
SMS:	Ja
MMS:	Ja
E-post:	Ja
Hantering av personuppgifter:	Calculator, Calendar, Games, Notes
Personalisering:	Icons, Menu
står fast vid:	Ja
Parkera samtalet:	Ja
Nummer id:	Ja
Timer för samtalstid:	Ja
FM-radio:	Ja
USB-version:	2.0
Processorarkitektur:	ARM Cortex-A7
Inkluderar batteriladdare:	Ja
Office support:	Ja
Typ av panel:	IPS
Inkluderar headset:	Ja
Dokumentformat som stöds:	DOC, XLS
Wifi:	Ja
Surftid:	5 uur
