Sida 1/12

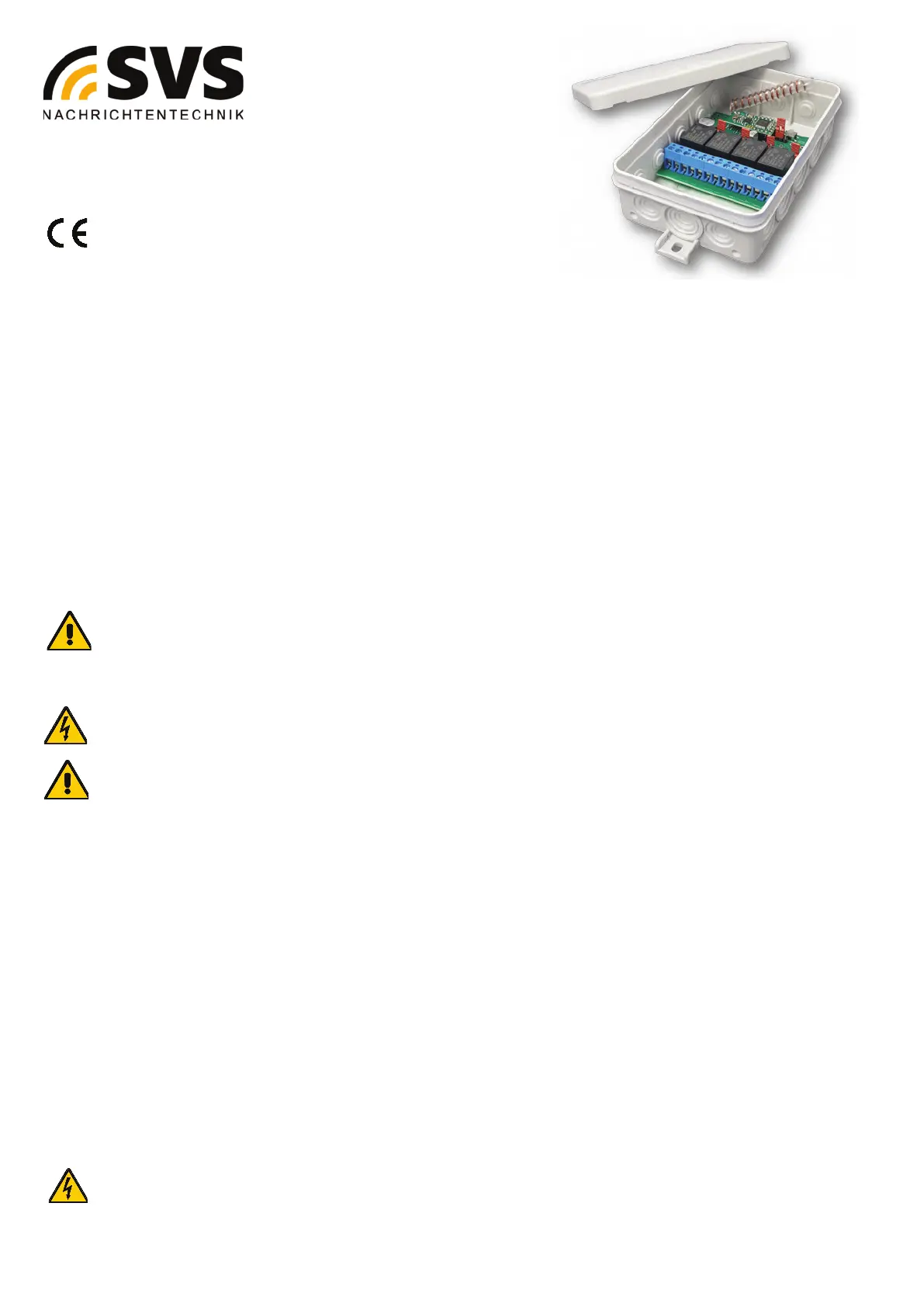

SHR-12 L4
Id.-Nr. 01274.93
4-Kanal-Empfänger für 12-30 V Versorgung Bedienungsanleitung (D )– GB – F – NL
Lesen Sie diese Anleitung bitte sorgfältig durch!
Die Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie
hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben! Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Für Folgeschäden, die aus dem Gebrauch entstehen, übernehmen wir keine Haftung. Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten der Hinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt jeder Garantieanspruch.
Der Aufbau entspricht den europäischen und nationalen Anforderungen zur elektromagnetischen Verträglichkeit. Die Konformität wurde
nachgewiesen. Die entsprechenden Unterlagen sind beim Hersteller hinterlegt.
1 Bestimmungsgemäße Verwendung
SHR-12 L4 wertet die Funksignale des passenden Senders aus und setzt sie in Schaltbefehle der Relaiskontakte um, um elektrische
Verbraucher zu schalten. Die Schaltleistung der Relais beträgt max. 230V AC / 10 A.
SHR-12 L4 ist für alle Sender der Serie SH-12 inklusive des Sendemoduls CX-12 T geeignet.
Bei Anwendungen, die eine Auswirkung auf die Sicherheit menschlichen Lebens haben können, ist zu beachten,
dass bei Funkverbindungen immer die Gefahr möglicher Störungen besteht.
Die Betriebsanleitung ist unbedingt zu beachten!
2 Sicherheitshinweise
Vor dem Öffnen ist das Gerät spannungsfrei zu schalten!
Das Öffnen des Gerätes und die Installation dürfen nur von autorisiertem Fachpersonal vorgenommen werden.
Weitere Sicherheitshinweise:
Sämtlich anwendbare Vorschriften, insbesondere VDE0100, VDE0550/0551, VDE0700, VDE0711 und VDE0860 müssen beachtet
werden. Insbesondere ist zu beachten, dass für den Anschluss nur feste Kabel verwendet werden dürfen, da im Gerät keine
Zugentlastung vorgesehen ist. Ein Schutzleiteranschluss existiert nicht (Schutzklasse II gemäß DIN 0700 / IEC 335 / EN 60335).
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft für
elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes
Personal verantwortlich zu überwachen.
Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.
Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern
besondere Vorsicht walten.
Sofern mit den Relaiskontakten Netzspannung geschalten werden soll, darf die Schaltstufe nur in einem für Netzspannung
geeigneten AP-Installationsgehäuse betrieben werden.
Das Öffnen des Gerätes und die Installation dürfen nur von autorisiertem Fachpersonal vorgenommen werden.
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den Einbau von einer Fachkraft oder einer entsprechenden
Fachwerkstatt durchführen! Durch unsachgemäßen Einbau wird der Funkempfänger als auch alle angeschlossenen Geräte
beschädigt. Außerdem ist dies mit Gefahren wie z.B. Kurzschluss, elektrischem Schlag oder Brandgefahr verbunden.
Benutzen bzw. installieren Sie Ihr Gerät nicht in explosionsgefährdeten Räumen.
Berührung der Antenne mit spannungsführenden Teilen, besonders im Bereich der Anschlussklemmen muss ausgeschlossen sein!
Das Gerät entspricht dem Stand der Technik. Vom Gerät können Restgefahren ausgehen, wenn es unqualifiziert montiert oder in
Betrieb genommen wird.
Vorsicht, Lebensgefahr!
Stellen Sie sicher, dass der Funkempfänger und alle angeschlossenen Geräte von Netzspannung getrennt sind!
- -1
3 Systemreichweiten
Das Funksystem SH-12 ist für große Reichweiten bis zu mehreren hundert Metern unter optimalen Bedingungen ausgelegt. Wände
und Stahlbetonkonstruktionen werden vom Sender durchdrungen. Die maximale Reichweite wird allerdings nur bei Sichtkontakt und
ohne Hochfrequenzstörungen erreicht.
Mögliche Ursachen für verminderte Reichweite:
Bebauung jeder Art oder Vegetation beeinflussen die Reichweite.
Der Abstand der Antenne zum Körper wie auch zu anderen leitenden Flächen oder Gegenständen (hierzu zählt auch der
Erdboden) geht stark in die Strahlungscharakteristik ein und beeinflusst somit die Reichweite.
Das "Grundrauschen" in nicht ländlichen Gebieten kann bereits relativ hoch sein, wodurch der Signal-Störabstand verringert wird
und damit die Reichweite. Ebenso ist es nicht ausgeschlossen, dass Geräte mit ähnlichen Arbeitsfrequenzen in der Nachbarschaft
betrieben werden und somit den Empfänger scheinbar unempfindlicher machen.
Sind schlecht abgeschirmte oder Störstrahlung produzierende Geräte (z.B. PCs) in der Nähe, können ebenfalls starke
Reichweiteeinbußen oder sogar das scheinbare Aussetzen des Empfängers auftreten.
Die abgleichbaren und offenen Bauelemente dürfen nicht verstellt, verbogen oder manipuliert werden!
4 Beschreibung
SHR-12 L4 ist für eine Versorgungsspannung von 12…30V DC
ausgelegt. Ein verwendetes Netzteil muss mindestens 200 mA
leisten können.
Jede der Sendertasten ist fest einem Relaiskontakt zugeordnet und
bewirkt das Aktivieren des jeweiligen Kontakts.
Mit den Jumpern X1 bis X4 können Sie für jedes Relais wählen, ob
es so lange aktiv bleibt, wie die jeweilige Sendetaste betätigt wird
(Position 1:1), oder ob beim ersten Ansteuern das Relais einschaltet
und mit dem zweiten Tastendruck wieder abfällt (Position ON/OFF).
Auf der Platine ist die Ruhestellung der Schaltkontakte symbolisiert.
Der Jumper X5 steckt auf Position f1. Zur Auswahl der
Arbeitsfrequenz f2 stecken Sie den Jumper auf Position f2 und
starten Sie den Empfänger neu. Beachten Sie hierbei, dass der
zugehörige Sender ebenfalls auf diese Frequenz eingestellt sein
muss.
5 Inbetriebnahme
Wählen Sie für den Standort des Empfängers oder der Antenne einen möglichst erhabenen Platz, der nicht von leitfähigen
Gegenständen abgeschirmt wird.
Versorgung: Schließen Sie die 12….30V Versorgungsspannung an den beiden Schraubklemmen an. Die SUPPLY LED muss nun
leuchten.
Achten Sie beim Anlegen der Betriebsspannung unbedingt auf Einhaltung der technischen Daten und auf die
richtige Polung. Maximale Versorgungsspannung 30 V. Größere Spannungen zerstören das Modul!
Lernen der Sender bzw. der Tasten
Um einen Sender einzulernen, müssen Sie den Empfänger aus dem normalen Empfangsbetrieb, durch gezieltes Drücken des
LEARN/ERASE Tasters in einen Lernmodus versetzen. Im Anschluss betätigen Sie den gewünschten Sender bzw. die gewünschte
Taste in einem Abstand von mindestens 1m. Es stehen Ihnen folgende Lernmodi zur Verfügung:
Lernmodus I: Einlernen eines Senders mit Bestätigung des Sendersignals. Drücken Sie kurz den Taster LEARN/ERASE. Die 1x
LED neben dem Taster beginnt 1x alle 2s invertiert zu blinken.
Lernmodus II: Einlernen einer Taste mit Bestätigung des Tastensignals. Drücken Sie aus dem normalen Empfangsbetrieb heraus,
innerhalb von 2s kurz den Taster LEARN/ERASE. Die LED neben dem Taster beginnt 2x alle 2s invertiert zu 2x
blinken.
Lernmodus III: Einlernen eines Senders ohne Bestätigung des Sendersignals. Drücken Sie innerhalb von 2s kurz den Taster 3x
LEARN/ERASE. Die LED neben dem Taster beginnt 3x alle 2s invertiert zu blinken. Der entsprechende Sender wird
automatisch konfiguriert. Diese Funktion ist kompatibel zu Sendern ab der Version V xx.20.
Lernmodus VI: Einlernen einer Taste ohne Bestätigung des Tastersignals. Drücken Sie innerhalb von 2s kurz den Taster 4x
LEARN/ERASE. Die LED neben dem Taster beginnt 4x alle 2s invertiert zu blinken. Der entsprechende Sender wird
automatisch konfiguriert. Diese Funktion ist kompatibel zu Sendern ab der Version V xx.20.
Jeder Lernmodus wird automatisch verlassen, wenn ein Sender oder eine Taste erfolgreich eingelernt wurde, wenn sich der Empfänger
länger als 30s in einem Lernmodus befindet oder in einem Lernmodus erneut der LEARN/ERASE Taster betätigt wird.
- -2
X1X1 X2X2 X3X3 X4X4
Antenna
LEARN/ERASE
SUPPLY LED
X5
X5
Ein Empfangsmodul kann bis zu 60 verschiedene Senderadressen lernen. Ein erfolgreicher Lernvorgang wird durch aufblinken der
LED neben dem Taster signalisiert. Mögliche Ursachen für einen missglückten Einlernvorgang sind eine volle Liste oder ein bereits
eingelernter Sender bzw. eine bereits eingelernte Taste. Nachdem Sie den Einlernvorgang abgeschlossen haben, testen Sie die
Relaisfunktion. Durch die jeweils davor liegende LED wird der Aktivzustand angezeigt.
Löschen der Sender bzw. der Tasten
Zum Löschen eines Senders bzw. einer Taste müssen Sie den Empfänger aus dem normalen Empfangsbetrieb heraus in den
Löschmodus versetzen. Halten Sie dazu den LEARN/ERASE Taster 3s lang gedrückt. Die LED neben dem Taster beginnt zu Blinken.
Wird nun im Abstand von mindestens 1m ein Sender bzw. eine Taste betätigt, wird jeder Eintrag zu dem entsprechenden Sender aus
der Liste entfernt. Sie können auch die komplette Liste Löschen wenn Sie statt einem Sender bzw. Taster zu betätigen erneut den
LEARN/ERASE Taster gedrückt halten bis die LED neben dem Taster aufhört zu blinken (ca. 3s).
Nachdem die Funktionen wunschgemäß ausgeführt werden, entfernen Sie nun die Versorgungsspannung und verkabeln Sie Ihre
Relaisanschlüsse. Wenn Sie mit den Relais Spannungen >40V schalten möchten, achten Sie auf Spannungsfreiheit beim Verkabeln.
6 Technische Daten
Arbeitsfrequenz: f1 433,62 MHz; f2 434,22 MHz
Max. Sendeleistung: 10 mW
Antenne: Integrierte Antenne (50 Ohm)
Ausgänge: 4 potentialfreie Wechselkontakte
Schaltleistung: 230V AC / 10A; 30V DC / 5A
Versorgung: 12,0 – 30,0 V DC
Stromaufnahme: Stand By 25mA; 4 Relais aktiv ca. 200mA
Temperaturbereich: -20oC bis +65oC
Anschlüsse: Schraubklemmen innenliegend
Gehäuse: 130 mm x 85 mm x 37 mm, Schutzart IP54
4-Channel Radio Receiver for 12-30 V supply Operating Instructions (D – – F – NL GB )
Please read carefully!
These operating instructions form an integral part of this product and contain important information on how to commission, install and
operate it. They must be taken into consideration and given to the end user or other third party when the installer hands over the
product. These operating instructions must be retained for future reference.
Damage resulting from abuse or misuse is not covered by warranty. The manufacturer accepts no warranty for consequential losses
that may result directly or indirectly from use of this equipment. Any changes or modifications not expressly approved by the party
responsible for compliance could void the user´s authority to operate the equipment.
The product meets the requirements of the current European and national guidelines for electromagnetic compatibility. Conformity has
been established and the relevant statements and documents have been deposited at the manufacturer.
1 Mode of operation
SHR-12 L4 verifies coded radio frequency signals sent by corresponding transmitters and operates relay outputs on receipt of a correct
signal. The rated current for each relay is 10 A / 230 VAC maximum. All transmitters of the series SH-12 including the module CX-12 T
are suitable with SHR-12 L4
It should be noted that for applications that could put human life at risk, by using radio connection there is always
present a potential hazard due to extraneous disturbances.
The Operating Instructions need to be followed at all times.
2 Safety Precautions
Ensure that the product is isolated from any power supply before opening. Opening and installation of the product
must be performed only by a qualified electrician.
Further safety precautions
Every applicable regulations and standards have to be observed, in particular VDE0100, VDE0550/0551, VDE0700, VDE0711 and
VDE0860. The use of solid cables for connection is recommended since terminal design does not incorporate stress relief. The
product corresponds to Safety-Class II (without protective earth terminal) according to VDE0700, IEC335EN60335.
For commercial use, compliance must be made with the recommendations and instructions of the responsible regional/national
authorities.
For use in public institutions, schools, clubs and do-it-yourself workshops the operation of this product has to be supervised by
qualified personnel.
We do not assume any warranty and liability for personal or material damages caused by incorrect application or by failure to follow
these operating instructions.
For reasons of safety and conformity (CE) it is not permitted to modify or change parts of the product.
Electrical devices should be out of reach of children. Please be extra careful if children are around.
Opening and installation of this product has to be performed by authorised electricians only.
If you have not the corresponding expertise, ask qualified specialists or workshop for installation and commissioning. This product
- -3
