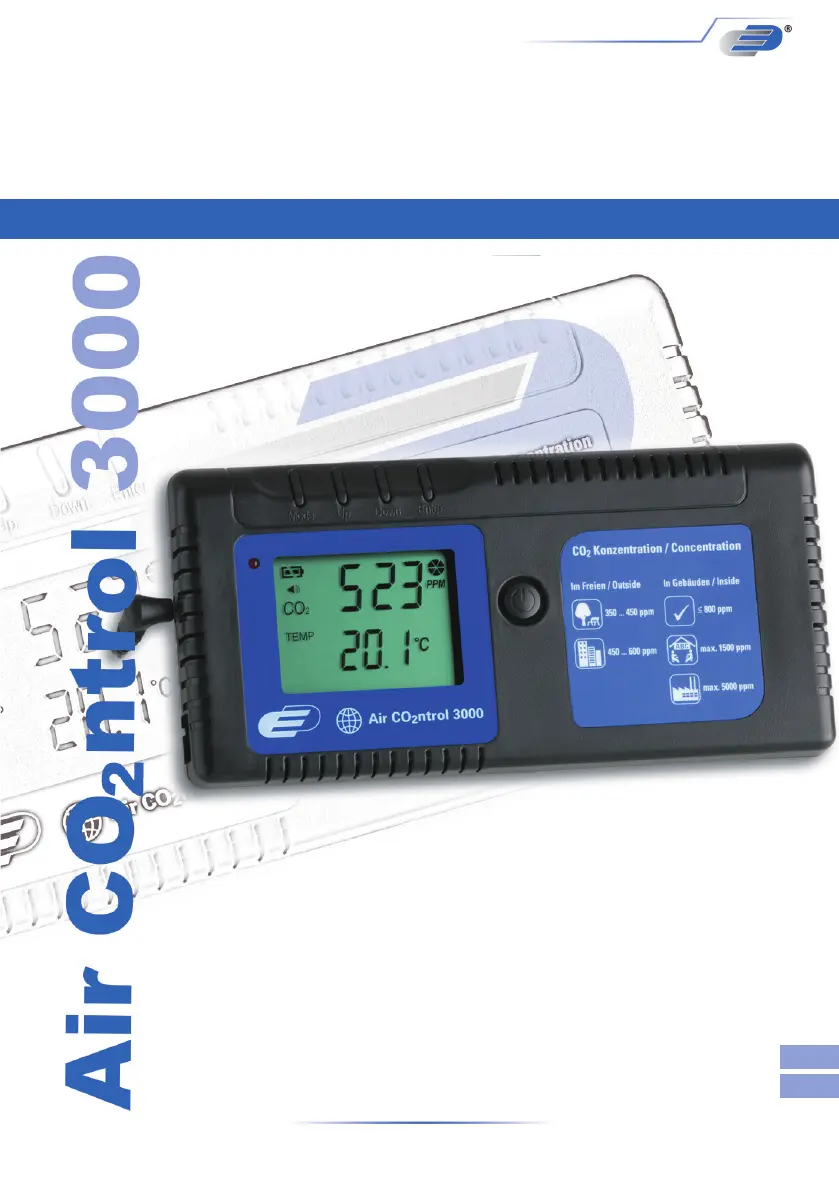

Air CO2ntrol 3000
CO2-Messgerät, zzgl. Schalt aus gang
CO2 Instrument, incl. open collector
5020-0106
www.dostmann-electronic.de
Bedienungsanleitung 2
Operating Instruction 6
CO2-Messgerät
Ideal zur Über wa chung der C02-Kon zen tra tion
in Gebäu den, zzgl. Schalt aus gang
CO2 Instrument
Perfectly designed for monit oring the envir on-
ment (CO2-concen tra tion) in public build ings,
incl. open collector
2
1. Einleitung
Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Dank für den Kauf dieses Produktes. Vor Inbetriebnahme lesen Sie bitte die Betriebsanleitung sorgfältig durch.
So erhalten Sie wertvolle Informationen und machen sich im Umgang mit dem Messgerät vertraut. Air CO 2ntrol 3000 misst
CO2 bis 3000 ppm. Zusätzlich zur CO2- Konzentration, misst dieses Messgerät auch die Umgebungstemperatur. Durch die
NDIR-Technologie wird eine hohe Langzeitstabilität gewährleistet.
2. Hinweise / Bitte beachten
• Der Inhalt der Verpackung ist auf Unversehrtheit und Vollständigkeit zu prüfen.
• Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel verwenden, sondern nur mit einem trockenen Tuch
abreiben. Es darf keine Flüssigkeit in das Innere des Gerätes gelangen.
• Messgerät an einem trockenen und sauberen Ort aufbewahren.
• Vermeiden Sie Gewalteinwirkung wie Stöße oder Druck.
• Für nicht korrekte oder unvollständige Messwerte und deren Folgen besteht keine Gewähr. Die Haftung für daraus
resultierende Folgeschäden ist ausgeschlossen.
Warnung: Erstickungsgefahr ! Zubehör enthält kleine Teile
! Vorsicht! Lebensgefahr durch Stromschlag!
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose mit einer geeigneten Netzspannung an (siehe Typenschild).
• Die Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein.
• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt.
• Das Gerät und das Netzteil dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen.
Nur für den Betrieb in trockenen Innenräumen geeignet.
• Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzteil beschädigt sind.
• Bewahren Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern) auf, die mögliche Gefahren im Umgang
mit elektrischen Geräten nicht richtig einschätzen können.
• Verwenden Sie ausschließlich das mitgelieferte Netzteil.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.
• Verlegen Sie das Netzkabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen in Berührung kommt.
! Wichtige Hinweise zur Produktsicherheit !
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
3. Lieferumfang
• CO2-Messgerät mit 24-Std.-Datenloggerfunktion • Netzteil 6 VDC vom externen AC / DC-Adapter
• Bedienungsanleitung • Batterien 4 x AA
• Werksprüfschein
4. Funktionen im Überblick
• Die Datenloggerfunktion speichert bis zu 48 Datensätze für CO2 und Temperatur der letzten 24 Std. (Intervall 30 Minuten).
• Max/Min-Mode zeigt die Extrema der CO2-Konzentration, nachdem letzten Einschalten.
• NDIR Sensor
• Die Alarmierung ertönt sobald 1000 PPM erreicht wurden. Der Alarm kann abgestellt werden.
• Schaltausgang
• Durch den RCFS-Mode kann das Messgerät auf die Werkseinstellungen zurückgesetzt werden.
1. Ein/Aus-Taste 2. Enter-Taste 3. Down-Taste
4. Up-Taste 5. Mode-Taste 6. LCD-Display
7. LED 8. CO
2 Empfehlungen 9. Sensoröffnung
10.Netzteileingang 11. RJ45-Buchse 12. Aufsteller
13.Batteriedeckel 14. AA Batterien*4
5. MODE Funktionen
4
2.1. Alarmgrenzen einstellen.
2.1.1. Mode-Taste(5) betätigen bis auf dem Display ALARM blinkt.
2.1.2. Enter-Taste(2) betätigen, ALARM wird angezeigt, das “CO2”-Symbol blinkt.
2.1.3. Up/Down-Taste(4/3) zum Einstellen der Alarmgrenze betätigen (≥ 1,000 ppm, Schrittweite ±100ppm; <1,000 ppm,
Schrittweite ±50 ppm)
2.1.4. Enter-Taste(2) zum Speichern und Rückkehr in den UserMode betätigen.
2.2. Turn ON/OFF the ALARM
2.2.1. Mode-Taste(5) betätigen bis das Lautsprechersymbol blinkt.
2.2.2. Enter-Taste(2) betätigen.
2.2.3. Up/Down-Taste(4/3) zum An- oder Abschalten (on/off) betätigen.
2.2.4. Enter-Taste(2) zum Bestätigen und zur Rückkehr in den UserMode betätigen.
3.OUTSIDE Mode
** Wichtig: Luftzirkulationsrate
Die Luftzirkulationsrate sagt aus wie viel Außenluft sich in einem Raum bendet. Niedrige Werte zeigen eine niedrige
Luftumwälzung und schlechte Luftqualität an. Hohe Werte zeigen eine übermäßige Luftumwälzung an, und deuten auf einen
potentiell hohen Energieverbrauch. Um eine genaue Messung zu erhalten, sollten Messwerte erst nach 2 – 3 Stunden, wenn
sich die Umgebungsbedingungen stabilisiert haben, abgelesen werden. In Gebäuden ist die CO2-Konzentration ein Indikator
für die Luftzirkulationsrate. 400 ppm(Parts per Million) ist die Werkseinstellung für die CO2-Konzentration im Freien
(gem. ASHRAE: American Society of Heating, Refrigeration and Air conditioning Engineers).
3.1. Mode-Taste (5) betätigen bis auf dem Display OUTSIDE blinkt.
3.2. Enter-Taste (2) betätigen, OUTSIDE wird angezeigt, CO2 und PPM blinkt.
Up/Down-Taste(4/3) zur Justage des angezeigten Messwertes verwenden.
3.3. Enter-Taste (2) zum Bestätigen und zur Rückkehr in den UserMode betätigen.
Nach Änderung dieser Einstellung wird sich die Anzeige für die Luftzirkulationsrate ändern.
4. CALI Mode
Das Messgerät wurde im Werk vor Auslieferung kalibriert. Es wird empfohlen das Messgerät alle 12 Monate zu überprüfen.
Bitte beachten Sie dazu folgende Schritte:
4.1. Sobald das Low-Batteriesymbol erscheint, ersetzen Sie bitte die Batterien oder schließen Sie ein Netzteil an.
4.2. Mode-Taste (5) betätigen bis auf dem Display CALI blinkt.
4.3. Enter-Taste (2) betätigen, CALI wird angezeigt.
4.4. Up/Down-Taste(4/3) zur Justage des angezeigten Messwertes verwenden.
4.5. Mode-Taste (5) länger als 10 Sekunden gedrückt halten, auf dem LCD blinkt CALIBRATING.
Die Kalibrierung ist nach ca. 5 Minuten aktiviert und auf dem LCD erscheint “PASS”. Wenn “FAIL” erscheint,
bitte die Kalibrierung wiederholen.
4.6. Enter-Taste (2), zur Rückkehr in den UserMode betätigen.
5. DATA LOGGER Mode
Das Messgerät verfügt über einen Datenspeicher für die Messwerte der letzten 24 Stunden.
5.1. Mode-Taste (5) betätigen bis auf dem Display DATALOGGER blinkt.
5.2. Enter-Taste (2) betätigen, der letzte Datensatz (Nr. 1) des Speichers wird angezeigt.
Up/Down-Taste(4/3) zum Anzeigen der gespeicherten Werte (Nr. 1-48) verwenden.
5.3. Enter-Taste (5), zur Rückkehr in den UserMode betätigen.
6. MaxMin Mode
Das Messgerät verfügt über eine Max-Min-Anzeige, welche die Extrema seitdem letzten Anschalten anzeigt.
6.1. Mode-Taste (5) betätigen bis auf dem Display MAX MIN blinkt.
6.2. Enter-Taste (2) betätigen, der MAX- und der MIN-Wert werden abwechselnd angezeigt.
6.3. Zum Löschen Up/Down-Taste(4/3) betätigen, es blinkt “CLR” auf dem Display.
Mit der Enter-Taste(2) das Löschen bestätigen.
6.4. Mode- oder Enter-Taste zur Rückkehr in den UserMode betätigen.
