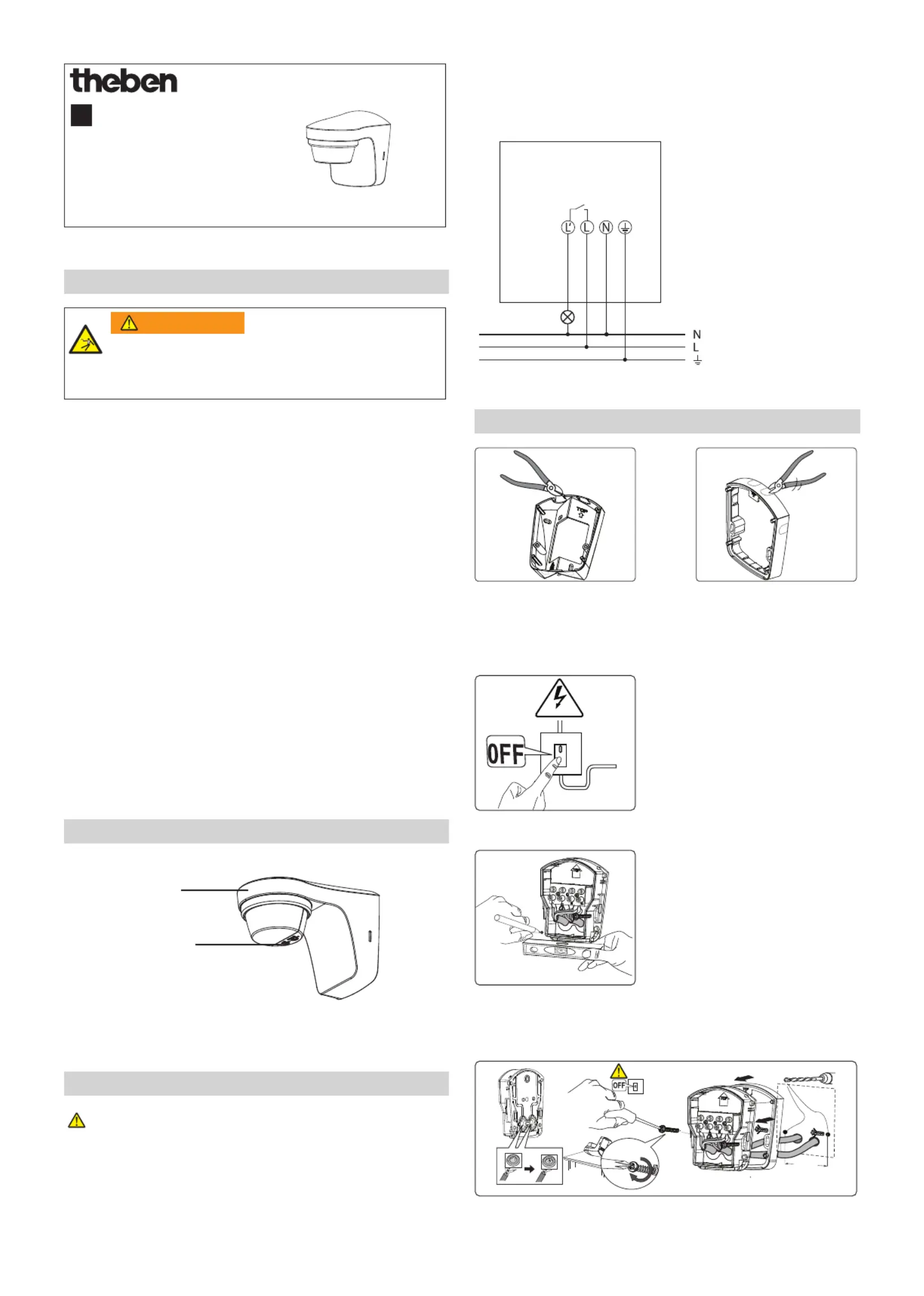

Sida 1/4

theLuxa S150 WH 1010500

theLuxa S150 BK 1010501

theLuxa S180 WH 1010505

theLuxa S180 BK 1010506

309691 04

Bewegingsmelder

1. Funddamentele veiligheidsinstructies

Levensgevaar door elektrische schokken of brand!

 Montage uitsluitend door een elektromonteur

laten uitvoeren!

WAARSCHUWING

•Het apparaat voldoet aan EN 60669-2-1 bij de voorge-

schreven montage

•IP 55 volgens EN 60529

Bedoeld gebruik

•Bewegingsmelder voor de automatische verlichtingsre-

geling afhankelijk van aanwezigheid en lichtsterkte

•Geschikt voor wandmontage buiten

•Geschikt voor ingangen, garages, tuinen, gangen, parken

etc.

•Alleen bestemd voor de installatie buiten handbereik

Afvoer

Bewegingsmelder op milieuvriendelijke wijze afvoeren

(elektrisch afval)

2. Beschrijving

2 Potentiometers

voor het instellen

van tijd (Min) en

lichtsterkte (Lux)

Bewegingsmelder

met sensorkop

3. Aansluiting

WAARSCHUWING

Levensgevaar door elektrische schokken!

 Spanning vrijschakelen!

 Nabijgelegen, onder spanning staande delen

afdekken of afschermen.

 Tegen opnieuw inschakelen beveiligen!

 Controleren of de spanning is vrijgeschakeld!

 Aarden en kortsluiten!

4. Montage

 Evt. optioneel hoekstuk (9070902, 9070903) of afstands-

frame (9070906, 9070907) gebruiken voor de exibele

montage en de kabelinvoer vanaf de zijkant of boven-/

onderkant.

230V

 Spanning vrijschakelen.

 Markeringen voor de gaten aan de wand aanbrengen (met

bijgevoegde boorsjabloon/sokkel).

 Gaten boren.

6 mm

60 mm

 Kabel door de afdichting van de sokkel steken.

 Sokkel (en afstandsframe) aan de wand bevestigen.

bruin

Fasedraad

Geschakelde

fasedraad

Nuldraad

Bescher-

mingsleiding

Bescher-

mingsleiding

blauw

groen/geel

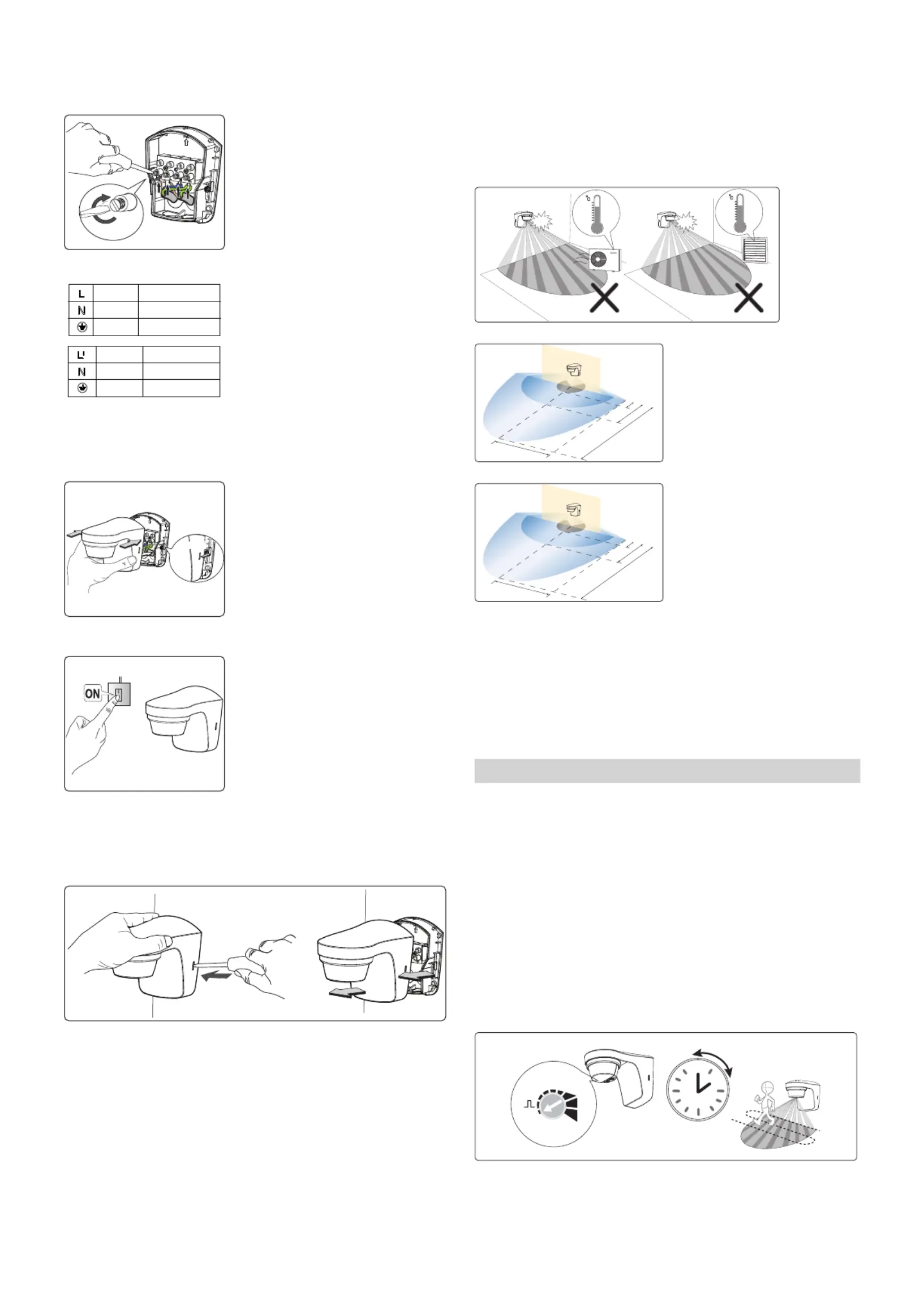

 Losse aders op de betreffende klem aansluiten.

 Schroeven vastdraaien.

Click!Click!

 Bewegingsmelder op de sokkel plaatsen en vastklikken.

 Bewegingsmelder op het net aansluiten.

Demontage

 Met de schroevendraaier de borghaak aan de zijkant voor-

zichtig losmaken en het apparaat er naar voren aftrekken.

Installatievoorschriften

Omdat de melder op temperatuurschommelingen reageert,

moet u de volgende situaties vermijden:

 Richt de bewegingsmelder niet op voorwerpen met sterk

reecterende oppervlakken zoals spiegels etc.

 Installeer de bewegingsmelder niet in de buurt van warm-

tebronnen zoals verwarmingsopeningen, airconditioning,

lampen etc.

 Richt de bewegingsmelder niet op objecten die bewegen in

de wind zoals, grote planten etc.

 Let bij het testen op de bewegingsrichting.

3 m

5 m

12 m

150°

6 m

3 m

5 m

12 m

180°

6 m

•Aanbevolen montagehoogte: 2 – 4 m

•Detectiebereik in dwarsrichting: 12 m (dwars op de melder

lopen)Detectiebereik frontaal: 5 m (recht naar de melder

lopen)

•Detectiehoek: 150°/180 °

5. Bewegingstest en uitlijnen

De bewegingstest dient voor het testen en evt. beperken van

het detectiebereik.

 De potentiometer tijd (Min) op test zetten.

De bewegingsmelder reageert nu alleen op bewegingen

(onafhankelijk van de lichtsterkte).

 Dwars door het detectiebereik lopen. Nadat de bewegings-

melder een beweging heeft gedetecteerd, wordt hij 2 s

ingeschakeld.

 Let tijdens de test op de bewegingsrichting.

Sec

2 sec

Test

210

30s

test

min

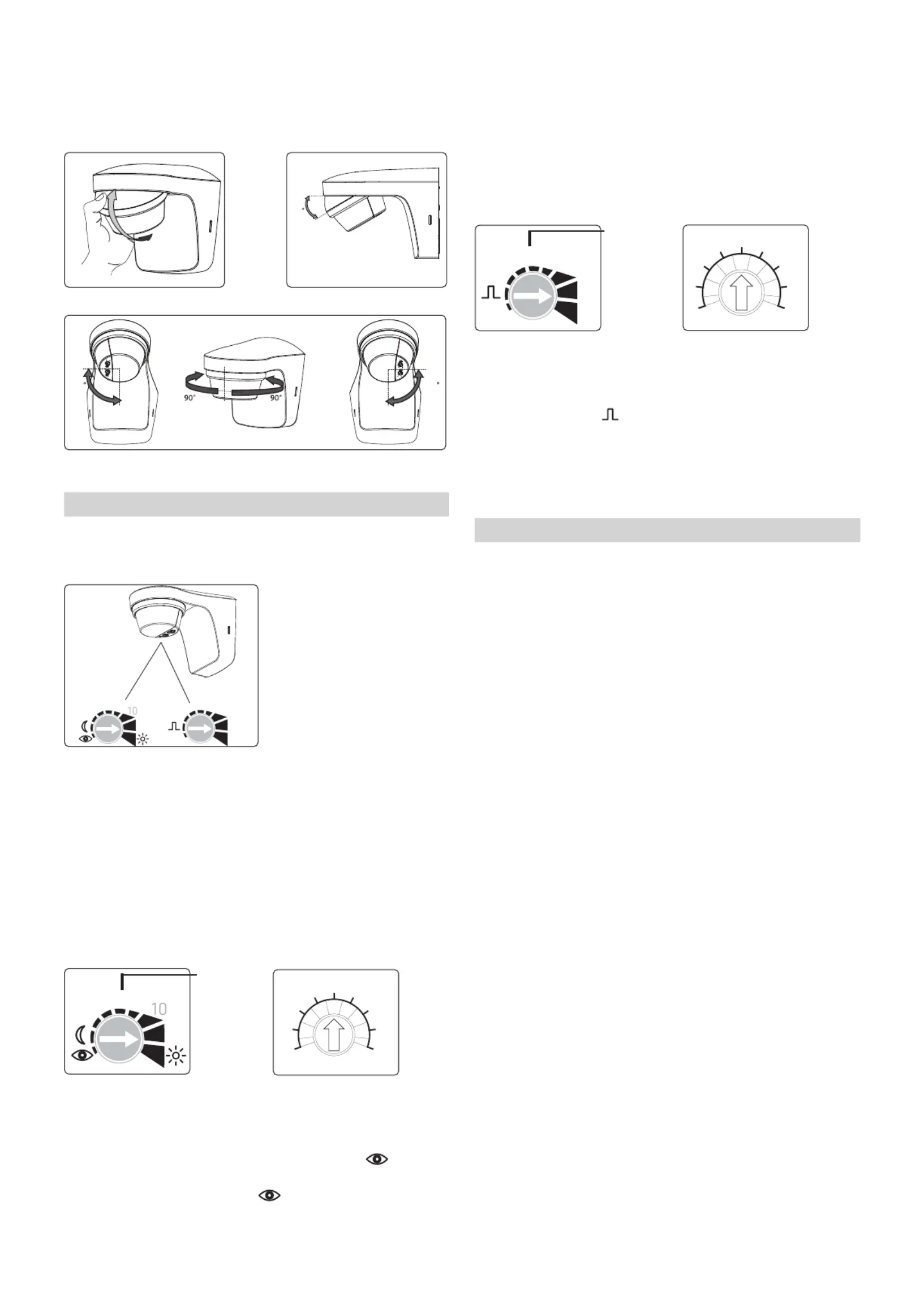

Bewegingsmelder met sensorkop uitlijnen

De sensorkop kan 30° omlaag en 90° naar links en rechts

worden gedraaid.

30˚

90 90

6. Instelling

De bewegingsmelder heeft 2 potentiometers aan de onder-

kant om tijd (min) en lichtsterkte (lux) etc. in te stellen.

15 100

lux

210

30s

test

min

Lichtsterkte (Lux) instellen

Met de potentiometer lichtsterkte (Lux) kunt u diverse

lichtsterktes instellen.

Als u de vooraf ingestelde lichtsterkte (af fabriek 15 lux) wilt

wijzigen

 Potentiometer op de gewenste lichtsterkte (5 – 1000 lux)

instellen.

15 100

lux

teach-in 1000 Lux

5 Lux 500 Lux

7 Lux 100 Lux

10 Lux

15 Lux

50 Lux

15 Lux

of met de Teach-in-functie een bepaalde lichtsterkte wilt

inleren

 Bij de gewenste lichtsterkte potentiometer op zetten.

Na 15 s is de nieuwe waarde ingeleerd.

 Potentiometer in deze stand laten staan.

Tijd (Min) instellen

Als de bewegingsmelder geen beweging meer detecteert,

wordt hij na de ingestelde tijd uitgeschakeld.

Als u de vooraf ingestelde tijd (af fabriek 2 min) wilt wijzigen

 Potentiometer op de gewenste tijd (0,5 s – 20 min)

instellen.

210

30s

test

min

test 20 min

1 s 15 min

30 s 10 min

1 min

2 min

5 min

2 min

Als u de impulsfunctie (bijv. voor een traplichttijdschakelaar)

wilt gebruiken

 Potentiometer op zetten. De bewegingsmelder is <

1 s inge-schakeld, dan 9 s uitgeschakeld. Als weer een

beweging wordt gedetecteerd, wordt hij opnieuw 1 s

ingeschakeld.

7. Technische specicaties

• Bedrijfsspanning: 230 VAC, +10 % –15 %

• Frequentie: 50 Hz

• Stand-by: < 1 W

• Detectiehoek: 150°/180°

• Detectiebereik: dwars: max. 12 m,

frontaal: max. 5 m

• Montagehoogte: 2 – 4 m

• Onderkruipbeveiliging: ja

• Instelbereik lichtsterkte: 5–1000/∞ lux

• Bereik inschakelduur: 5 s – 20 min

• Toegestane omgevingstemperatuur:–25 °C tot +45 °C

• Beschermingsklasse: II

• Beschermingsgraad: IP 55 volgens EN 60529

• Schakelvermogen: 10 A (cos = 1)ϕ

6 A (cos ϕ = 0,6)

3 AX (cos ϕ = 0,3)

• Schakelvermogen min.: 10 mA

• Schakelcontact: μ-contact 230 V AC

• LED-lampen < 2 W: 50 W

• LED-lampen > 2 W: 500 W

• Gloei-/halogeenlampbelasting: 2300 W

• LV-halogeenlampen: 2300 VA

• TL-lampen VVG: niet gecompenseerd: 2300 VA

seriegecompenseerd: 2300 VA

parallel gecompenseerd: 1200 VA (120 μF)

• TL-lampen EVA: 1000 W

• Compacte TL-lampen EVA: 250 W
