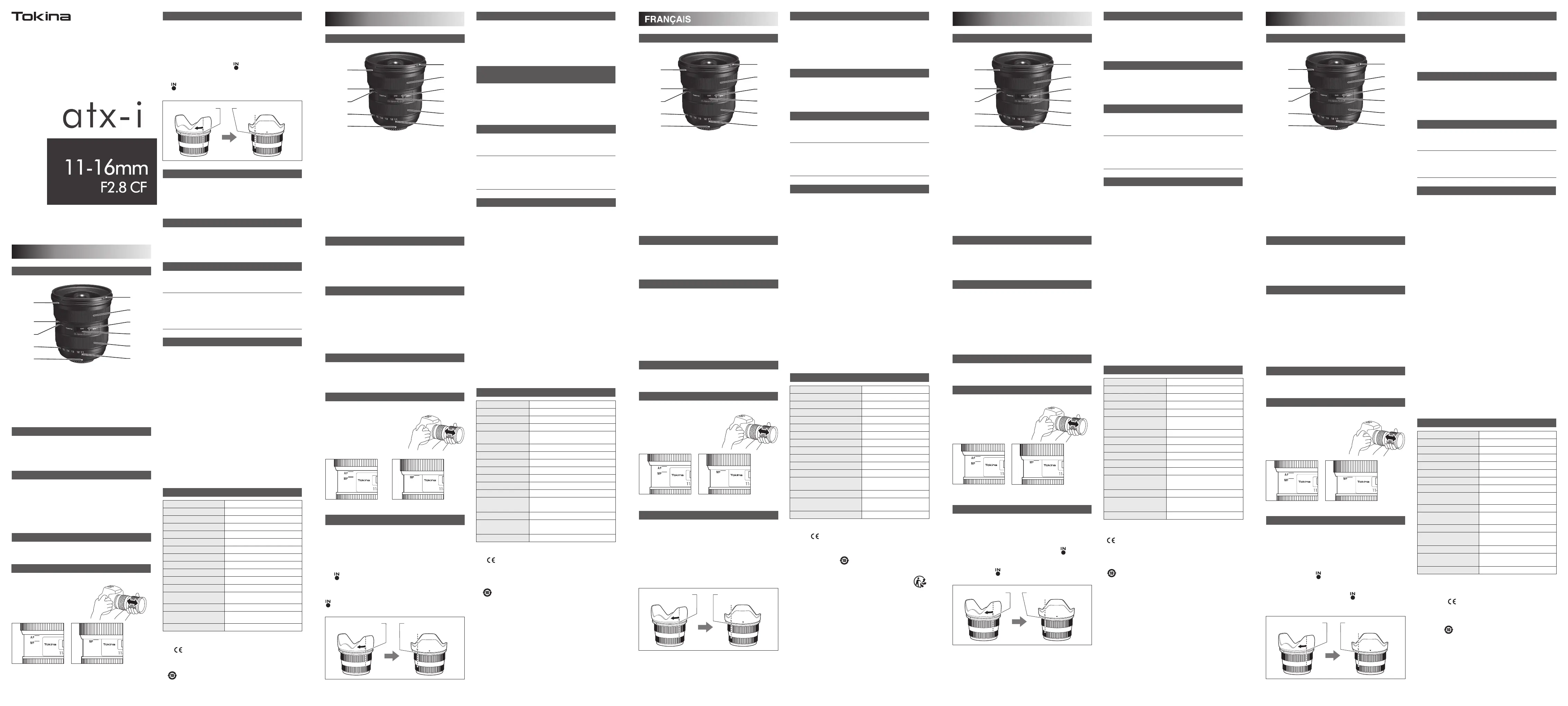

Sida 1/22

Autofokus-Position (AF) Manuellfokus-Position (MF)

❶Index zum Aufsetzen der Streulichtblende

❷ Ring zum manuellen Fokussieren

❸ Entfernungsskala

❹ Entfernungs-Einstellindex

❺ Zoomring (zur Brennweiteneinstellung)

❻ Brennweiten-Einstellindex

❼ Streulichtblende mit dem Rechtsanschlagindex

❽ Autofokus-Position (AF)

❾ Manuellfokus-Position (MF)

❿ Brennweitenskala

⓫ Fassungsansatzmarkierung

Filter

Bitte beachten Sie, dass die technischen Daten und das Aussehen zur Verbesserung

des Produktes ohne vorherige Ankündigung geändert werden können.

※Die Kennzeichnung wird auf Objektiven mit elektronischen Teilen (Zertikation-

smarke zur Bestätigung der Übereinstimmung mit den europäischen Anforderungen

an die Exportinspektion) angebracht. Diese Markierung erklärt gleichzeitig auch die

Übereinstimmung mit in den RoHS Richtlinien vorgegebenen Umweltleistungsnor-

men.

※ Diese Markierung zeigt den Einschluss in die China RoHS Richtlinien

Markierung (verwaltungstechnische Maßnahme zur Kontrolle von durch

elektronische Informationsprodukte verursachte Verschmutzung) an.

Belichtungsmethoden

Zur Einstellung des gewünschten Belichtungsmodus folgen Sie der

Beschreibung in der Bedienungsanleitung Ihrer Kamera.

Objektiv ansetzen und abnehmen

Bitte befolgen Sie die Anleitungen in der Bedienungsanleitung für die

Kamera beim Ansetzen und Abnehmen des Objektivs.

※Achten Sie darauf, beim Ansetzen und Abnehmen des Objektivs nicht

die elektrischen Kontakte an der Fassungsfläche zu berühren oder

dagegen zu stoßen.

Fokussiermodus-Umschaltung mit einem Handgriff

Technische Daten

11-16mm

2.8

APS-C

13 Linsen in 11 Gruppen

104°~82°

0.3 m

1:11.6

IF Fokussierung

77 mm

Brennweite

Max. Blendenönung

Min. Blendenönung

Max. Aufnahmeformat

Beschichtung

Optischer Aufbau

Bildwinkel

Min. Aufnahmeabstand

Max. Makrovergrößerung

Fokusformat

Irisblende

Filtergröße

Länge

Streulichtblende BH-77B

Durchmesser 84 mm

Nikon : 89.2 mm

Canon : 91.7 mm

Nikon : 555 g

Canon : 555 g

Fokussieren

Was das Fokussieren betrifft, wird die Kamera, wenn der manuelle

Fokusring auf AF-Position ist, automatisch die Fokussierung durchführen.

(Bei den Kameras von Nikon gibt es einige Kameras, die mit einen

Schalter für Modus-Umschalten ausgestattet sind. In solchen Fällen soll

man sich vergewissern, dass die Einstellung auf AF eingestellt ist. Über

Einzelheiten, bitte schauen Sie in der Bedienungsanleitung von der

Kamera nach.)

Bei manuellen Fokusmodus soll man in den Sucher oder auf den Monitor

schauen und den manuellen Fokusring drehen und dabei fokussieren.

<So wird von Autofokus- auf manuelle Scharfeinstellung

und um-gekehrt umgeschaltet>

Der Scharfeinstell-Modus Ihres Objektivs

kann jederzeit von AF auf MF und

umgekehrt durch axiales Verschieben des

Scharfstellrings (für AF = nach vorn, für MF

= nach hinten) umgeschaltet werden.

Bezeichnung der Teile

DEUTSCH

Streulichtblende

Die Streulichtblende ist so konstruiert, dass sie Streulicht und

Geisterbilder verhindert, die sonst von schräg vorn und seitlich auf die

Frontlinse einfallendem Licht verursacht werden könnte. Wir empfehlen

Ihnen, die Streulichtblende möglichst immer zu benutzen, um klare und

kontrastreiche Fotos zu erzielen und Ihr Objektiv zu schützen.

Stecken Sie die Streulichtblende zur sicheren Befestigung so auf, dass der

mit bezeichnete Indexpunkt auf der Streulichtblende über dem

Aufsteckindex (●) am Objektiv liegt. Drehen Sie dann die Streulicht-

blende von vorn gesehen im Uhrzeigersinn, bis Sie hören, dass sie mit

einem „Klick“ einrastet. Vergewissern Sie sich dann, dass der Indexpunkt

auf der Streulichtblende mit dem Rechtsanschlagindex auf dem

Objektiv fluchtet.

Index zum Aufsetzen der

Streulichtblende

Streulichtblende mit dem

Rechtsanschlagindex

Filter

Bitte verwenden Sie runde Einschraubfilter. Wenn der Filter verschmutzt

ist oder Wasser darauf tropft, kann es zu Streulichteffekten oder

Geisterbildern kommen. Achten Sie bitte darauf, vor dem Fotografieren

den Filter sorgfältig zu reinigen.

※Bitte verwenden Sie immer nur einen Filter aufs Mal. Wenn gleichzeitig

mehr als ein Filter verwendet wird, kann es zu Vignettierung kommen.

Drehungsrichtung von dem Fokusring

Die Drehungsrichtung von dem Fokusring ist bei Original Nikon-Objek-

tiven und Canon-Objektiven jeweils in die gleiche Richtung.

※Je nach Objektivmodell können Sie beim Schütteln des Objektivs

evtl. ein leises Geräusch aus seinem Inneren hören. Es rührt von

den Kugeln des Kugellagers her, das für den geschmeidigen Lauf

des Scharfstellrings sorgt, und es bedeutet keinesfalls, daß etwas

am Objektiv defekt, locker oder nicht in Ordnung wäre.

Vorsichtsmaßnahmen bei der Verwendung des

eingebauten Blitzlichts

Wenn man bei dem Fotografieren mit den eingebauten Elektronenblitz

von der Kamera oder mit einen kleinen Elektronenblitz fotografiert, kann

es passieren, dass ein Teil von dem Elektronenblitzlicht unterbrochen

wird und der Schatten von der Linse mit auf das Bild draufkommt. In

solchen Fällen soll man ein externes Elektronenblitz benutzen.

Grundlegende Pflege und Lagerung

Jegliche Erschütterungen oder Stöße gegen das Objektiv sowie

extrem hohe oder tiefe Temperaturen und hohe Feuchtigkeit

vermeiden.

Reinigen Sie das Objektiv nach Gebrauch, um Schimmelbildung zu

vermeiden. Keinen Verdünner, Benzin oder andere organische Mittel

verwenden, um Schmutz oder Fingerabdrücke auf dem Objektiv zu

beseitigen. Verwenden Sie ein weiches, angefeuchtetes Optikreini-

gungstuch oder Optik-Reinigungspapier.

Bei der Pflege der äußeren Linse Schmutz oder Rückstände immer mit

einem Chamois- oder Silikontuch abwischen. Achten Sie darauf, dass

auch der Objektivtubus sauber ist und nicht nur die vorderen und

hinteren Elemente.

Wählen Sie einen kühlen und trocken, vorzugsweise gut gelüfteten

Ort, um das Objektiv langfristig zu lagern. Halten Sie das Objektiv fern

von Mottenkugeln oder Naphthalengas, um Beschädigungen der

Linsenbeschichtung zu vermeiden.

Das Objektiv ist nicht wasserfest. Achten Sie darauf, dass das Objektiv

nicht nass wird, wenn Sie es im Regen oder in der Nähe von Wasser

verwenden. Es ist oft unmöglich ein Objektiv oder deren Teile zu

reparieren, wenn diese durch Wasser geschädigt wurden.

Plötzliche Temperaturänderungen können zur Bildung von Kondensa-

tionswasser auf den Objektivelementen führen.

Es ist ratsam, das Objektiv in einem Etui zu belassen bis es Raumtem-

peratur erreicht hat, wenn Sie aus der Kälte in einen warmen Raum

kommen.

•

vollvergütet, Frontlinse wasserabweisend

spezialvergütet

Gewicht

❶

❺

❷

❼

❻

❽

❾

❿

⓫

❸

❹

Hood attachment index Hood right position indicator

Part names

ENGLISH

How to attach and remove lens

Please follow the camera instruction manual for attaching and removing

the lens.

※Take care to not touch or hit electrical contacts on the mounting face

of the lens while attaching or removing.

Focusing

When the manual focus ring is set to the AF position, the camera focuses

automatically. (Some Nikon cameras have a mode switch. With those

cameras, confirm that the setting is AF. See the camera’s user manual for

details.)

When set to manual focus mode, rotate the manual focus ring while

looking through the viewfinder or at the monitor to adjust the focus.

This lens also has a focus aid function to assist with focusing.

Exposure Modes

For the exposure mode settings, follow the applicable instructions

provided in your cameras manual.

Notes on use of built-in flash

Photography using the camera built-in flash or a compact flash may

cause a portion of the flash light being blocked, which could result in lens

shadow appearing on both sides of the photo. If this occurs, use an

external flash.

Lens hood

The included lens hood prevents strong angular light from the side from

striking the front lens element and causing lens flare or ghosting that

would impact image quality.

Please be sure to always use the lens hood when photographing to

achieve the best results possible.

To securely install the hood, align the mark on the hood with the hood

attachment index (●) on the lens, and then turn the hood clockwise, as

viewed from the front, until a click is heard. Then, confirm the position of

the mark on the hood aligns with the position of the hood position  

Indicator on the lens.

Rotation Direction of the Focus Ring

The rotation direction of the focus ring is the same as the official Nikon

and Canon lenses, respectively.

Auto Focus Position

※Depending on the lens itself, a sound may be heard from inside

the lens when the lens is shaken lightly. This is the sound of the

ball bearings that are designed to smooth the movement of the

focus ring. It does not indicate a problem with the general

functioning of the lens.

※The marking (certication mark for conformance with the European export

inspection requirements) is shown on lenses containing electronic parts. The mark

also declares compliance with environmental performance standards for products

stipulated in the RoHS directive.

※ A display mark indicating inclusion in the China RoHS directive (Administra-

tive Measure on the Control of Pollution Caused by Electronic Information

Products).

Performance table

11-16 mm

F2.8

F22

APS-C

Multi-coating

13 - 11

(elements/groups)

104°~82°

0.3 m

1:11.6

Inner focus

77 mm

Nikon ： 89.2 mm

Canon ： 91.7 mm

Focal distance

Maximum aperture

Minimum aperture

Format

Coating

Lens conguration

Angle of view

Minimum focus distance

Maximum macro magnication

Focus method

Diaphragm blades

Filter size

Overall length

Please note that specications and appearance may be changed without notice to

improve the product.

Basic Care and Storage

Avoid any shock or impact to the lens or exposure to extremely high or

low temperature or high humidity.

To prevent outbreak of the mold, keep lens surface clean after use of

lens. Do not use paint thinner, benzene, or other organic agents to

remove dirt or finger prints from the lens elements. Clean with a soft

moistened lens cloth or lens tissue.

In caring for the exterior of the lens, always wipe any dirt, dust or debris

with a chamois or silicone cloth. Make sure the barrels of the lens are

clean, not only the front and rear elements.

Select a cool and dry place for extended storage, preferably with good

ventilation. To avoid damage to the lens coating, keep the lens away

from mothballs or naphthalene gas.

This lens is not waterproof. If using this lens in the rain or near water,

keep it from getting wet. It is often impractical to repair a lens or its

components when damaged by water.

Sudden changes in temperature may cause condensation or fog on

the lens elements. When entering a warm room from the cold, it is

advisable to keep the lens in a case until the temperature of the lens

reaches the temperature of the room.

•

Weight

Maximum diameter 84 mm

Manual Focus Position

❶Hood Attachment Index

❷ Manual Focusing Ring

❸ Focus Distance Scale

❹ Focus Distance Index

❺ Zoom Ring

❻ Center Index

❼ Hood Right Position Indicator

❽ Auto Focus (AF) Position

❾ Manual Focus (MF) Position

❿ Focal Length Scale

⓫ Mount attachment mark

Please use round screw-in filters. If there is grime or water drops on the

filter, it will cause lens flare and ghosting. Be sure to clean the filter

thoroughly before taking pictures.

※Please use only one filter at a time. If more than one is used at the same

time, it may cause vignetting.

Filter

One-Touch Controllable Focus-Clutch Mechanism

<How to switch from the Auto focus position to manual

focus position>

The lens focus mode can be switched

between the Auto focus (AF) and

manual focus (MF) Positions at any

time by moving the manual focus ring

forward and backward.

Lotus bayonet hood BH-77B

Hood

Nikon ： 555 g

Canon ： 555 g

❶

❺

❷

❼

❻

❽

❾

❿

⓫

❸

❹

Nombre de las partes

ESPAÑOL

Posición enfoque

automático (AF)

Posición foco

manual (MF)

❶Indicador de parasol

❷ Anillo de enfoque manual

❸ Escala de distancia

❹ Marca de la escala de distancia

❺ Anillo de zoom

❻ Indicador de centro

❼ Posición correcta del parasol

❽ Posición enfoque automático (AF)

❾ Posición foco manual (MF)

❿ Escala de longitud focal

⓫ Indicador de la montura del objetivo

Modos de exposición

Para el ajuste de los modos de exposición, siga las instrucciones

proporcionadas en el manual de su cámara.

Sencillo mecanismo “un solo toque”

<CÓMO CAMBIAR DE POSICIÓN AUTO-FOCO A POSICIÓN FOCO

MANUAL.>

El modo focal se puede cambiar de

auto-foco a enfoque manual y viceversa

en cualquier momento, moviendo el

anillo de foco manual hacia delante o

hacia atrás.

Enfoque

La cámara realiza el enfoque automático cuando el anillo de enfoque

manual se encuentra en la posición AF. (Algunas cámaras Nikon tienen

un interruptor de cambio de modo. En ese caso, verifique que la configu-

ración sea AF. Para más detalles, consulte el manual de instrucciones de la

cámara)

Cuando se usa el modo de enfoque manual, el enfoque se realiza girando

el anillo de enfoque manual, mientras se verifica en el visor o en el

monitor de la cámara.

Con este objetivo también se puede enfocar con la “ayuda de enfoque”.

Forma de acoplar y retirar el objetivo

Por favor siga el manual de instrucciones para acoplar y retirar el objetivo.

※Tenga cuidado para no tocar o golpear los contactos electrónicos del

lado de la montura de la lente, al momento de acoplar o retirar el

objetivo.

Un parasol diseñado para evitar los reflejos e imágenes fantasma

producidos por los rayos de luz que llegan diagonalmente al frontal del

objetivo. Le recomendamos utilizar un parasol para proteger el objetivo

y asegurarse de que las fotos saldrán nítidas y sin problemas.

Para instalar el parasol con seguridad, alinee la marca ( ) del parasol

con la correspondiente del objetivo y gire el parasol en el sentido de las

agujas de reloj ( ), hasta que suene un “clic”. Confirme entonces que la ●

posición de la marca ( ) del parasol coincide con el indicador “posición 

correcta del parasol” del objetivo.

Parasol

Indicador del parasol Posición correcta del parasol

Filtro

Utilizar filtros con rosca circular. Si hay suciedad o gotas de agua en el

filtro, puede causar reflejos indeseados e imágenes superpuestas.

Asegúrese de limpiar bien el filtro antes de tomar fotografías.

* Por favor utilizar solo un filtro a la vez. Si se utiliza más de uno a la vez,

puede causar viñeteado.

Cuidados al utilizar el flash incorporado

Cuando se realiza una toma con el flash incorporado en la cámara o con

un flash pequeño, la luz del flash puede ser parcialmente bloqueada y la

sombra del objetivo aparecer en la pantalla. En este caso, use un flash

externo.

※Dependiendo del modelo de objetivo, al sacudir ligeramente el

mismo se oirá un sonido en su interior. Este sonido corresponde a

los rodamientos del objetivo, diseñados para suavizar el

movimiento del anillo de enfoque y no supone un mal funciona-

miento del objetivo.

Dirección de rotación del anillo de enfoque

La dirección de rotación del anillo de enfoque es el mismo que en un

objetivo original Nikon o Canon.

Cuidados básicos y almacenamiento

Evite cualquier golpe o impacto en la lente o la exposición a tempera-

turas extremadamente altas o bajas, así como también evitar la

humedad excesiva.

Para prevenir deterioro, mantener limpia la superficie de la lente

después de utilizarla. No usar disolvente para pintura, benceno u otros

agentes orgánicos para limpiar la suciedad o las huellas digitales

impregnadas en el lente. Limpiar con una tela suave y humedecida o

un paño de papel.

Cuando se saca el objetivo a exteriores, limpiar constantemente la

suciedad, polvo o residuos, con una tela de gamuza o silicona.

Asegurarse que las paredes del objetivo estén limpias, no solamente

de la parte frontal o posterior.

Seleccionar un lugar frío y fresco cuando lo que se quiere es almacenar

por un largo periodo de tiempo, además debe tener de preferencia

una buena ventilación. Para evitar daños en el revestimiento de la

lente, mantener la lente alejada de la naftalina o de gas naftaleno.

Este objetivo no es resistente al agua. Por lo tanto, cuando se usa el

objetivo durante la lluvia o clima parecido, debe evitar que se moje.

Normalmente no se recomienda la reparación del objetivo o sus

componentes cuando han sido dañados por agua.

Cambios repentinos de temperatura, pueden causar condensación en

las lentes componentes. Cuando ingrese a un ambiente cálido desde

un ambiente frío, es recomendable dejar el objetivo en un estuche

hasta que la temperatura del objetivo alcance la temperatura del

ambiente.

•

Tenga en cuenta que las especicaciones y la apariencia del objetivo

pueden ser cambiadas sin previo aviso, para la mejora del producto.

* El marcado se muestra en lentes que contienen partes electróni-

cas (marca de certicación de acuerdo con los requerimientos

Europeos de inspección para la exportación). La marca también indica

la declaración del cumplimiento de las normas de comportamiento

medioambiental de los productos estipulados en la directiva RoHS.

* Marca indicando la inserción en la directiva RoHS de China (Medición

Administrativa para el Control de Polución Causada por Productos de

Información Electrónica)

Tabla de rendimiento

11-16 mm

F2.8

F22

APS-C

Multi-coating

13 – 11

104° 82°~

0.3 m

1 : 11.6

Enfoque interno (IF)

77 mm

Distancia focal

Apertura máxima

Apertura mínima

Formato

Coating

Conguración del objetivo

(elementos/grupos)

Ángulo de visión

Distancia mínima de enfoque

Máxima macro-magnicación

Tipo de enfoque

Hojas del diafragma

Tamaño del ltro

Longitud total

Parasol

Peso

BH-77B

Diámetro máximo 84 mm

Nikon : 89.2 mm

Canon : 91.7 mm

Nikon : 555 g

Canon : 555 g

❶

❺

❷

❼

❻

❽

❾

❿

⓫

❸

❹

Nomenclature

Mise au point

L'appareil photo effectue automatiquement la mise au point lorsque la

bague de mise au point manuelle est en position AF. (Certains appareils

photo Nikon disposent d'un sélecteur de mode. Dans ce cas, assurez-vous

que le réglage est sur AF. Pour plus d'informations, consultez le manuel

d'utilisation de l'appareil photo.)

En mode de mise au point manuelle, tournez la bague de mise au point

manuelle tout en regardant le viseur ou le moniteur pour effectuer la mise

au point.

Cet objectif peut également être mis au point avec l’assistant de mise au

point.

❶Repère de montage du parasoleil

❷ Bague de mise au point manuelle

❸ Echelle de distance

❹ Repère de distance

❺ Bague de zoom

❻ Repère de focale

❼ Indicateur de bon placement du parasoleil

❽ Position MAP auto (AF)

❾ Position MAP manuelle (MF)

❿ Echelle de focale

⓫ Repère de montage de l’objectif

Modes d'exposition

Pour les réglages des modes d'exposition, reportez vous au mode

d'emploi de votre appareil.

Bague de mise au point One-Touch

<Comment basculer du mode Auto au mode Manuel de

mise au point>

Le mode de mise au point peut-être

modifié à tout instant entre le mode

autofocus (AF) et le mode manuel (MF), il

suffit de tirer la bague de mise au point

en arrière ou en avant.

Position MAP auto (AF) Position MAP manuelle (MF)

Montage / démontage de l’objectif

Veuillez suivre les instructions fournies avec votre appareil photo

concernant le montage de l'objectif sur l'appareil et son démontage.

※Lorsque vous montez ou démontez l'objectif, veillez à ne pas toucher

les contacts électroniques et préservez-les des chocs.

Parasoleil

Le parasoleil est conçu pour éviter les rayons parasites (flare) et les images

fantômes qui apparaissent quand les rayons lumineux obliques

atteignent la lentille frontale. L'usage du parasoleil est recommandé afin

d'obtenir de meilleures images et de protéger l'objectif.

Pour le fixer correctement, aligner la marque du parasoleil avec le repère

de montage ( ) présent sur l'objectif, puis tourner le parasoleil dans le ●

sens des aiguilles d'une montre, vu par l'avant, jusqu'à entendre un clic.

Vérifier ensuite que la marque du parasoleil est alignée avec l'indicateur

de position de parasoleil présent sur l'objectif.

Repère de montage du

parasoleil

Indicateur de bon

placement du parasoleil

Filtre

Veuillez utiliser des filtres filetés. Vous ne pourrez pas prendre de

photographies parfaites si le filtre est sale ou présente des gouttes d’eau

ou d’autres particules étrangères. Nettoyez soigneusement le filtre avant

de prendre des photos.

* Si deux filtres ou davantage sont utilisés en même temps, un effet de

vignettage (assombrissement aux coins de l'image) peut se produire.

Drehungsrichtung von dem Fokusring

※En fonction de l'objectif, un son peut-être entendu de l'intérieur

de l'objectif quand celui-ci est secoué légèrement. C'est le son des

roulements à billes conçus pour le mouvement régulier de la

bague de mise au point. Ceci n'est pas un problème et n'affecte

pas le bon fonctionnement de l'objectif.

Avertissement au sujet de l’utilisation d’un flash intégré

Si vous prenez des photos à l'aide du flash intégré ou du petit flash de

l’appareil photo, il se peut que l'éclair du flash soit partiellement masqué

et que l'ombre de l'objectif apparaisse à l'écran. Dans ce cas, utilisez un

flash externe.

Sens de rotation de la bague de mise au point

Le sens de rotation de la bague de mise au point est identique à celui de

l’objectif d’origine Nikon, Canon.

Conseils d’entretien et de stockage

Évitez tout choc, impact sur l'objectif ou exposition à des températures

extrêmement élevées ou extrêmement basses, ainsi qu'à une

humidité élevée.

Pour éviter la moisissure, nettoyez la surface de l’objectif après son

utilisation. Ne pas utiliser de diluant à peinture, benzène, ou d'autres

agents biologiques pour éliminer les traces de saleté ou de doigts des

éléments de l’objectif. Nettoyer avec un chiffon doux humide ou un

mouchoir.

Pour nettoyer l'extérieur de l’objectif, essuyez toujours la saleté, la

poussière ou les débris avec une peau de chamois ou un chiffon à base

de silicone. Assurez-vous que le fût de l'objectif soit propre, pas

seulement les éléments avant et arrière.

Choisissez un endroit frais et sec pour le stockage prolongé, de

préférence avec une bonne ventilation. Afin d’éviter d'endommager le

revêtement de l’objectif, éloigner l’objectif de la naphtaline ou du gaz

naphtalène.

Cet objectif n'est pas étanche. Si vous utilisez cet objectif en cas de

pluie ou à proximité de l’eau, ne le mouillez pas. Il est souvent impossi-

ble de réparer un objectif ou ses composants lorsqu'ils sont

endommagés par l'eau.

Les changements brusques de température peuvent provoquer de la

condensation sur les éléments de l’objectif.

Lorsque vous entrez dans une pièce chaude quand il fait froid dehors,

il est conseillé de garder l’objectif dans une housse jusqu'à ce que la

température de l’objectif atteigne la température de la pièce.

•

La marque (marque de certication de conformité pour les produits Européens)

est achée sur les optiques contenant des composants électroniques. La marque

déclare également respecter les normes de performance environnementales pour les

produits stipulés dans la directive RoHS.

* L'objectif porte une marque indiquant l'inclusion dans la directive RoHS de la

Chine (mesure administrative sur le contrôle de la pollution causée par les produits

électroniques).

Spécifications techniques

Veuillez noter que les spécications et l'aspect peuvent être modiés sans préavis

pour améliorer le produit.

11-16 mm

F2.8

F22

APS-C

Multicouches

13-11 (éléments/groupes)

104°~82°

0.3 m

1:11.6

Mise au point interne

77 mm

Distance focale

Ouverture maximum

Ouverture minimum

Format

Revêtement

Construction optique

Angle de champ

Distance minimale de MAP

Ratio de grossissement macro

Méthode de mise au point

Nombre de lamelles de diaphragme

Diamètre du ltre

Longueur totale

Nikon : 89.2 mm

Canon : 91.7 mm

Nikon : 555 g

Canon : 555 g

Pare-soleil

Poids

BH-77B

Diamètre maximum

84 mm

❶

❺

❷

❼

❻

❽

❾

❿

⓫

❸

❹

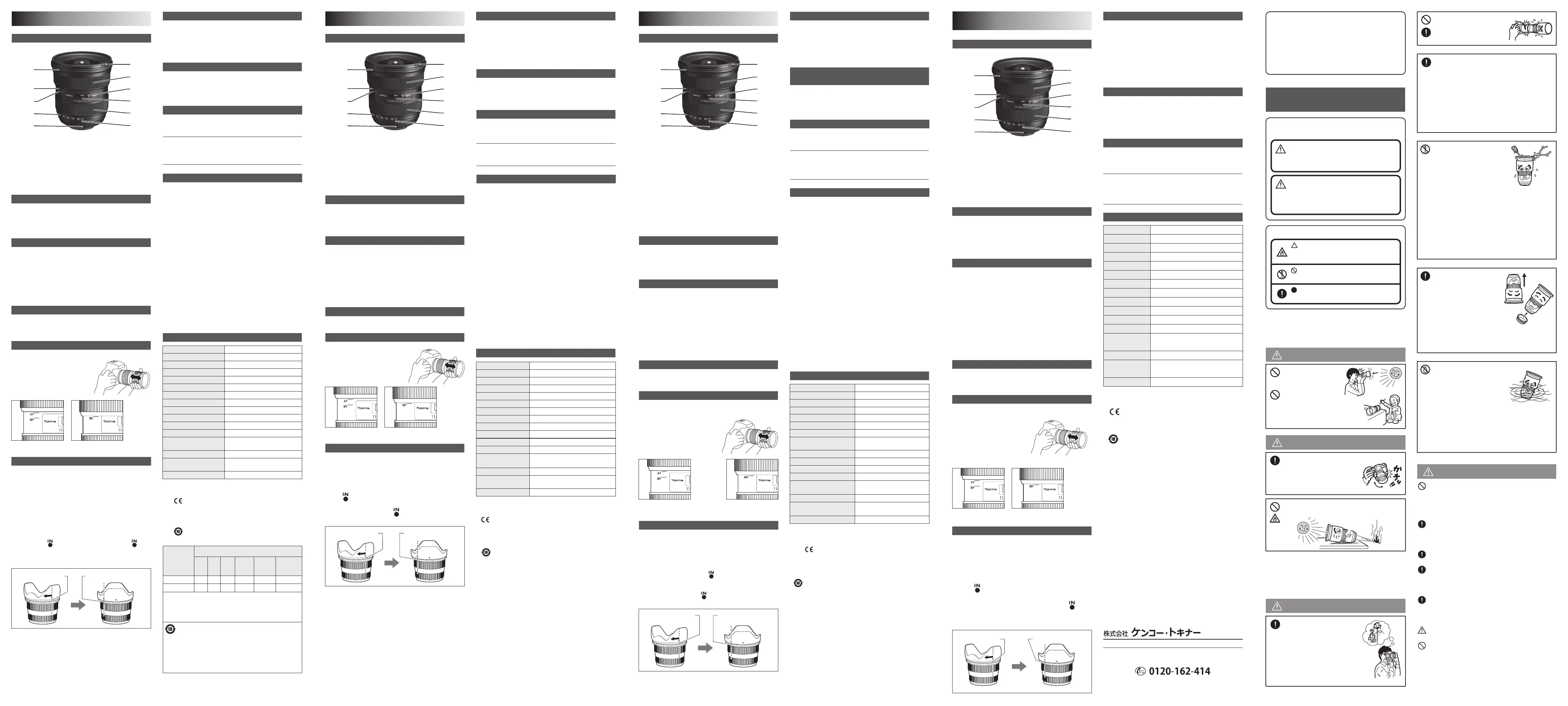

❶Indicatore di montaggio paraluce

❷ Ghiera di messa a fuoco

❸ Scala delle distanze

❹ Indice della scala delle distanze

❺ Ghiera dello zoom

❻ Indice centrale

❼ Contrassegno di posizionamento paraluce

❽ Posizione AF

❾ Posizione MF

❿ Scala della lunghezza focale

⓫ Indicatore di montaggio sul corpo macchina

ITALIANO

Modo di esposizione

Per informazioni sulla regolazione dell’esposizione s’invita a vedere il

manuale della fotocamera in uso.

Installazione e rimozione dell'obiettivo

Per l’installazione e la rimozione dell’obiettivo, consultare attentamente il

manuale di istruzioni della macchina fotografica.

Nota: durante l’installazione o la rimozione dell’obiettivo, evitare di

toccare o urtare i contatti elettrici sulla superficie di montaggio, e

di forzare l’installazione dell’obiettivo stesso.

Sistema di cambio della messa a fuoco

Il passaggio dalla modalità AF alla

modalità MF avviene semplicemente

spostando in avanti o indietro la ghiera

di messa a fuoco manuale a prescindere

dalla sua posizione attuale.

※Il rumore interno che si avverte quando si ruota leggermente nei

due sensi l’obiettivo proviene dai cuscinetti a sfera interni

impiegati per rendere più fluida la rotazione della ghiera di messa

a fuoco; non è perciò indice di guasto o malfunzionamento.

Messa a fuoco

Quando la ghiera di messa a fuoco manuale è regolata nella posizione AF

la fotocamera mette a fuoco il soggetto automaticamente. (Alcuni

modelli di fotocamere Nikon dispongono di un selettore della modalità

di messa a fuoco che occorre pertanto impostare in tale posizione. Per

maggiori informazioni al riguardo s’invita a vedere il manuale d’uso della

propria fotocamera.)

Nel modo manuale si ruota la ghiera di messa a fuoco mentre si osserva

il soggetto nel mirino o sul monitor della fotocamera.

Questo obiettivo può operare altresì con la funzione di messa a fuoco

assistita.

Posizione AF Posizione MF

Nome delle parti

Note sull’uso del flash incorporato

Quando si scattano foto con il flash incorporato , o con un piccolo flash

dedicato innestato sul corpo della macchina, parte della luce emessa

potrebbe risultare bloccata dall’obiettivo e causare così la comparsa della

sua ombra sulle immagini. Per evitare che ciò accada si suggerisce di

utilizzare un flash esterno.

Modalità di rotazione della ghiera di messa a fuoco

Il senso di rotazione della ghiera di messa a fuoco è lo stesso degli

obiettivi originali Nikon e Canon.

Tabella delle prestazioni

※La marcatura ( certicazione di Conformità Europea) è apposta su

tutte le componenti contenenti parti elettroniche e altersì dichiara la

conformità alle norme per la prevenzione ambientale stabilite dalla

direttiva RoHS.

※Il simbolo indica inoltre il rispetto delle norme previste dalla

direttiva China RoHS (misure amministrative di controllo del livello di

inquinamento causato dall’emissione di prodotti elettronico-informatici).

Note: si prega di prendere atto che le caratteristiche o l’aspetto del

prodotto potrebbero variare senza preavviso in caso di migliorie

apportate al prodotto.

Manutenzione e corretta conservazione

Evitare l’esposizione dell’obiettivo a temperature eccessivamente alte

o basse, o ad ambienti con alto tasso di umidità. Proteggere l’obiettivo

da forti impatti o urti accidentali. In caso di non utilizzo per periodi

prolungati, conservare l’obiettivo in un contenitore ermetico sufficien-

temente capiente, possibilmente allegando un sacchetto disidratante.

Per prevenire la formazione di muffa procedere alla pulizia della

superficie della lente dopo ogni utilizzo. Evitare l’utilizzo di solventi,

prodotti contenenti benzene, o sostanze organiche per rimuovere

eventuale sporco o impronte digitali dalle componenti dell’obiettivo.

Utilizzare esclusivamente un panno morbido leggermente umidificato

con apposito liquido per la pulizia delle lenti, o un panno apposito per

la pulizia delle lenti.

Per una buona cura e manutenzione delle componenti esterne,

rimuovere abitualmente eventuali macchie, polvere o sporcizia con un

panno di camoscio o in silicone. Assicurarsi di non limitare la pulizia

solo alla parte anteriore e posteriore dell’obiettivo, p1-ma di pulirne

accuratamente anche il barilotto.

In caso di non utilizzo per periodi prolungati, riporre l’obiettivo in un

luogo fresco, asciutto e preferibilmente ventilato. Per prevenire il

deterioramento del rivestimento della lente, si raccomanda di porre

l’obiettivo lontano da antitarmici o gas contenenti naftalene.

Questo obiettivo non è dotato di elementi impermeabili o resistenti

all’acqua. In caso di pioggia o di utilizzo in luoghi in prossimità di fonti

d’acqua, fare attenzione affinché la lente non si bagni. Infiltrazioni

d’acqua all’interno dell’obiettivo possono causare gravi malfunziona-

menti o danni irreparabili.

Violenti o improvvisi sbalzi di temperatura possono causare l’insorgere

di condensa all’interno dell’obiettivo. Qualora sia necessario spostare

l’obiettivo da un luogo freddo a un luogo caldo, si raccomanda di

inserire preventivamente l’obiettivo in un astuccio e in seguito in una

busta di plastica, nonché di procedere all’utilizzo solo una volta che la

temperatura dell’ambiente si sia stabilizzata.

•

11-16 mm

F2.8

F22

APS-C

Rivestimento multistrato

11 gruppi / 13 elementi

104° 82°~

0.3 m

1:11.6

Interno anteriore

Lunghezza focale

Luminosità (apertura massima)

Apertura minima

Formato

Rivestimento

Struttura dell’obiettivo

Angolo di campo

Distanza minima del soggetto

Ingrandimento massimo

nelle foto macro

Metodo di messa a fuoco

Numero delle lamelle

del diaframma

Diametro del ltro

Lunghezza totale

Peso

Paraluce

Diametro massimo

84 mm

Nikon : 89.2 mm

Canon : 91.7 mm

Nikon : 555 g

Canon : 555 g

77mm

BH-77B

Il paraluce incluso con questo obiettivo permette di proteggere la lente

dalla luce diretta che, penetrando sia frontalmente che obliquamente,

potrebbe causare bagliori (flare) o immagini fastasma (ghosting),

influendo negativamente sulla qualità dell’immagine. Utilizzare pertanto

il paraluce in ogni circostanza, sia a protezione della lente che per

mantere alta la qualità delle foto.

Allineare il contrassegno del paraluce con l’indicatore di montaggio

● di destra ubicato sull’obiettivo, quindi guardando quest’ultimo dal

davanti ruotare il paraluce in senso orario sino ad avvertirne lo scatto in

posizione. Verificare che il contrassegno del paraluce stesso sia    

correttamente allineato con il contrassegno di posizionamento di ●

sinistra (anch’esso ubicato sull’obiettivo).

Paraluce

Filtri

Con questo obiettivo è possibile utilizzare solo filtri circolari “a vite”. La

presenza di sporco o di condensa sulla superficie del filtro può causare

bagliori (flare) o immagini fantasma (ghosting) nella foto. Si raccomanda

pertanto di detergere e asciugare accuratamente la superficie del filtro

prima di qualsiasi ripresa.

Nota: utilizzare un solo filtro alla volta. L’utilizzo di più filtri contempora-

neamente può causare la presenza di vignettature (vignetting).

Indicatore di montaggio

paraluce

Contrassegno di

posizionamento paraluce

❶

❺

❷

❼

❻

❽

❾

❿

⓫

❸

❹

❶Посадочная метка для бленды

❷ Кольцо ручной фокусировки

❸ Шкала расстояний

❹ Отметка на шкале расстояний

❺ Кольцо зума

❻ Метка центрального положения

❼ Индикатор правильного крепления бленды

❽ Положение режима автоматической фокусировки

❾ Положения режима ручной фокусировки

❿ Шкала фокусного расстояния

⓫ Метка крепления объектива

Кольцо переключения режима фокусировки AF/MF

<Как произвести переключение из режима

автоматической фокусировки (AF) в ручной режим (MF)>

Переключение режимов фокусировки

(AF/MF) возможно в любой позиции

путем перемещения фокусировочного

кольца от себя или на себя.

Положение режима

автоматической фокусировки

Положение режима

ручной фокусировки

Режим экспозиции

Установку режима экспозиции производите согласно инструкции

фирмы-производителя камеры.

Фокусировка

Когда кольцо ручной фокусировки установлено в положение AF,

камера автоматически выполняет фокусировку. (В некоторых

моделях фотоаппаратов Nikon предусмотрен переключатель

режимов. В этом случае нужно убедиться в том, что установлен

режим AF. Подробнее см. Руководство к фотоаппарату.)

В режиме ручной фокусировки выполняйте фокусировку вращением

кольца ручной фокусировки, следя за изображением в видоискателе

или на мониторе.

Данный объектив позволяет также выполнять фокусировку с

помощью Focus Aid.

Присоединение и отсоединение объектива

Присоединение и отсоединение объектива выполняйте согласно

инструкции по эксплуатации камеры (далее “Инструкция”).

※Во время присоединения или отсоединения объектива старайтесь

не касаться электрических контактов на посадочной поверхности.

Особенности использования встроенной

вспышки

При съёмке со вспышкой, встроенной в камеру, или с компактной

вспышкой, прилагаемой к камере, на фотографии может появиться

тень от объектива из-за перекрытия части света вспышки. В таких

случаях пользуйтесь внешней вспышкой.

Направление вращения кольца фокусировки

Направление вращения кольца фокусировки соответствует

оригинальным объективам Nikon и Canon.

※В объектив встроен механизм в виде шарикового

подшипника, который может издавать лёгкие звуки при

тряске. Этот звук не является поломкой и не влияет на работу

объектива.

Правила обращения и хранения

Оберегайте объектив от ударов и сотрясений, а также от очень

высокой/низкой температуры или высокой влажности.

Чтобы предотвратить появление плесени, тщательно протирайте

поверхность объектива после использования. Для удаления

загрязнений или отпечатков пальцев с линз не пользуйтесь

растворителем, бензолом и другими органическими

соединениями. Удаляйте загрязнения увлажнённой мягкой тканью

или салфеткой для чистки оптики.

Удаляйте загрязнения и пыль с наружных частей объектива

замшевой или кремнийорганической тканью. Поддерживайте в

чистоте не только оправу объектива, но и его переднюю и заднюю

части.

Для длительного хранения выберите прохладное сухое место,

желательно с хорошей вентиляцией. Чтобы сохранить покрытие

объектива, держите его вдали от нафталина.

Этот объектив не является водонепроницаемым. При

использовании объектива во время дождя или вблизи от воды

оберегайте его от влаги. В случае повреждения водой объектива

или его отдельных частей ремонт часто оказывается

невозможным.

Резкие скачки температуры могут вызвать конденсацию

(затуманивание) на линзах. Когда вы вносите объектив с холода в

тёплое помещение, рекомендуется держать его в футляре до тех

пор, пока он не нагреется до температуры помещения.

•

Технические характеристики и внешний вид могут быть изменены

без предварительного уведомления с целью дальнейшего

совершенствования изделия.

* Знак « » (сертификат соответствия для экспорта в страны Европы)

ставится на продукцию, в которой использованы электронные

компоненты. Этот знак также подтверждает соблюдение

экологических стандартов для изделий, оговорённых в Директиве ЕС

по ограничению использования опасных веществ.

* Знак, указывающий на включение в Директиву Китая по

ограничению использования опасных веществ (Административные

меры по контролю загрязнений, вызванных электронными

информационными продуктами).

Технические характеристики

11-16 мм

f/2.8

f/22

APS-C

Мультипросветление

11 групп, 13 линз

104° 82°~

0.3 м

1:11.6

Внутренняя фокусировка

77 мм

Фокусное расстояние

Максимальная диафрагма

Минимальная диафрагма

Формат

Просветление

Конструкция объектива

Угол поля зрения

Минимальное расстояние

фокусировки

Максимальный масштаб

Способ фокусировки

Кол-во лепестков диафрагмы

Диаметр фильтра

Общая длина

Бленда BH-77B

Максимальный диаметр

Вес

84.0 мм

Nikon : 555 г

Canon : 555 г

Nikon : 89.2 мм

Canon : 91.7 мм

Названия частей

РУССКИЙ

Бленда

Бленда предотвращает появление на изображении паразитных

световых явлений, вызванных проникновением прямых или

диагональных солнечных лучей в объектив. Для получения чистого и

чёткого изображения, а также для защиты линз объектива

используйте бленду.

<Присоединение бленды>

Совместите посадочную метку « » на бленде с меткой « » на ●

объективе и вверните бленду по часовой стрелке (если смотреть на

объектив спереди) до характерного щелчка фиксации. Затем

проверьте совпадение метки « » на бленде с позицией индикатора

правильного крепления бленды на объективе.

Посадочная метка

для бленды

Индикатор правильного

крепления бленды

Фильтры

Используйте круглые резьбовые фильтры. Загрязнения или капли

воды на фильтре вызовут блики и засветку. Тщательно протирайте

фильтр перед съёмкой.

* Используйте одновременно только один фильтр. Одновременное

использование двух и более фильтров может привести к

виньетированию.

❶

❺

❷

❼

❻

❽

❾

❿

⓫

❸

❹

후드 장착 지표 후드 정위치 확인 지표

❶후드 장착 지표

❷ 포커스링

❸ 거리 눈금

❹ 거리 눈금 지표

❺ 줌링

❻ 중심지표

❼ 후드 정위치 확인 지표

❽ AF포지션

❾ MF포지션

❿ 초점 거리 눈금

⓫ 마운트 장착 지표

※렌즈를 가볍게 흔들었을 때, 렌즈 내부에서 소리가 나는 경우가 있습니다.

이것은 포커스링의 작동을 원활히 하기 위한 볼베어링의 소리로 고장이

아닙니다.

AF포지션 MF포지션

렌즈의 탈착은 카메라의 사용 설명서에 따라 분리하십시오.

※탈착시에는 렌즈 장착면의 전자 접점을 만지거나 부딪치지 않도록

주의하시기 바랍니다.

렌즈 탈착 방법

초점 조절은, 수동 포커스링이 AF 모드로 세팅된 상태에서는 카메라가

자동으로 초점을 조절합니다. (니콘 카메라의 일부에 모드 전환 스위치가

있는 카메라가 있습니다. 그 경우, 설정이 AF 모드로 세팅된 것을

확인해주세요. 자세한 내용은 카메라의 사용설명서를 확인해주세요.)

수동 포커스 모드일 때는 파인더 또는, 모니터를 보면서 매뉴얼 포커스링을

돌려서 초점을 맞춰주세요.

이 렌즈는, 포커스 에이드에 의한 초점 조절도 가능합니다.

초점 조절

< >원터치 포커스 클러치 기구

AF포지션에서 MF포지션으로 전환하는

방법은, 매뉴얼 포커스링이 어느

위치에서도 매뉴얼 포커스링을 앞뒤로

움직이는 것으로 전환됩니다.

원터치 포커스 클러치 기구

< >후드 장착 방법

후드의 마크를 렌즈의 후드 장착 지표 (오른쪽 위치의 ●)에 맞춰,

전방에서 봤을 때 오른쪽 방향으로 돌려 클릭이 확실히 들어갈 때까지

돌려서 장착합니다. 이때, 후드의 마크와 렌즈의 후드 정위치 확인

지표(왼쪽 위치의 ●)가 일치하는지를 확인해주세요.

노출 모드

조리개 설정은 촬영 모드에 따라, 카메라에서 설정해주십시오.

내장 스트로보 사용 시 주의사항

카메라의 내장 스트로보 또는 소형 스트로보를 사용하여 촬영하면,

스트로보의 빛에 일부 가려져 화면에 렌즈의 그림자가 비치는 경우가

있습니다. 이 경우는 외장 스트로보를 사용해주세요.

포커스링의 회전 방향

포커스링의 회전 방향은 니콘 정품·캐논 정품

렌즈와 각각 동일한 회전 방향입니다.

Tokina 렌즈 보관 · 취급상의주의

극단적 인 고온이나 저온, 습도를 피해 렌즈를 보관, 어떠한 충격도 주지

마십시오.

장기간 사용하지 않을 경우에는 건조제와 함께 밀폐성이 높은 용기에

넣어 보관하십시오. 나프탈렌 · 방충제 등이 있는 장소에 보관하지

마십시오.

ㅤ

곰팡이 발생을 방지하기 위해 렌즈 사용 후에는 렌즈 표면을 청결하게

유지하십시오. 렌즈 의 얼룩이나 지문을 제거하기 위해 신나, 벤젠, 또는

다른 유기 물질을 사용하지 마십시오. 부드러운 천이나 렌즈 티슈로

청소하십시오.

ㅤ

렌즈의 외관 관리는 항상 전용 헝겊으로 얼룩, 먼지, 이물질을 닦아냅니다.

ㅤ

장기 보관은 서늘하고 건조한 장소를 선택하고 통기성이 좋은 장소를

추천합니다.

렌즈 코팅의 손상을 방지하기 위해 방충제 또는 나프탈렌 가스에서

렌즈를 멀리하십시오.

ㅤ

이 렌즈는 방수 구조가 아닙니다. 우천시나 물가에서의 사용 하지 않도록

주의하십시오. 물이 렌즈 내부에 들어가면 큰 고장의 원인이 됩니다.

ㅤ

급격한 온도 변화로 인해 렌즈 내부에 물방울이 생길 수 있습니다. 추운

실외에서 따뜻한 실내에 들어갈 때 등은 케이스 또는 비닐 봉지에 넣어

주위의 온도에 적응시킨 후 사용하십시오.

•

ㅤ

•

ㅤ

•

ㅤ

•

ㅤ

•

ㅤ

•

사양 및 외관은 제품 개량을 위해 예고 없이 변경하는 경우도 있으므로

양해 바랍니다.

※ㅤ ㅤ표시는 EU에서 판매되는 지정 제품에 부착 의무화의 기준적합

마크입니다.

ㅤ또한 RoHS에 규정되어있는 제품의 환경 성능 기준에 대한 적합성을

선언하고 있는마크이기도합니다.

※ㅤㅤ 중국판 RoHS규정 (중국 전자 제품 오염 관리법)의 함유 표시

마크입니다.

성능표

11-16 mm

F2.8

F22

APS-C

멀티코팅

11군 13 매

104°～82°

0.3m

1:11.6

9장

초점 거리

밝기

최소 조리개

Format

코팅

렌즈 구성

화각

최단 촬영 거리

매크로 최대 배율

포커스 방식

조리개 날개 매수

필터 크기

길이

Nikon : 89.2 mm

Canon : 91.7 mm

Nikon : 555 g

Canon : 555 g

무게

후드

최대 지름 φ 84 mm

프런트 이너 포커스

77 mm

고정식 화형 후드 BH-77B

한국어

각부 명칭

렌즈 후드는 대각선 전방 및 측면에서 강한 빛이 렌즈에 직접 들어가 사진에

플레어 나 고스트가 들어가는 것을 방지하기 위한 것입니다.

선명하고 깨끗한 사진을 찍기 위해 그리고 렌즈 보호를 위해 꼭 렌즈 후드를

사용하십시오.

렌즈 후드

필ㅤ터

필터는 나사식 필터를 사용하십시오. 또한 필터에 먼지나 물방울이 붙어

있으면, 플레어나 고스트의 원인이 되어 깨끗한 사진을 찍을 수 없습니다.

깨끗이 닦아서 촬영하십시오.

※ 필터는 반드시 하나만 사용하십시오. 2장 이상 겹쳐 사용하는 경우화면

주변에 비네팅이 발생할 수 있습니다.

❶

❺

❷

❼

❻

❽

❾

❿

⓫

❸

❹

❶遮光罩裝卸指標

❷ 手動對焦環

❸ 距離刻度

❹ 焦距刻度標誌

❺ 變焦環

❻ 中央標誌

❼ 遮光罩正確裝卸確認標誌

❽ AF位置

❾ MF位置

❿ 焦距刻度

⓫ 鏡頭介面安裝標誌

〈從AF位置到MF位置的切換方法〉

在手動對焦環的任何位置，對

其前後推拉，即可切換AF 與

MF。

中　文（繁體）

AF位置 MF位置

對焦是手動對焦環在AF位置時，照相機自動調整焦距。

（部分尼康照相機配置模式切換開關。此時，請確認是否

設置在AF位置。詳情請參考照相機的使用說明書）。

手動對焦模式時，請一面觀察取景器或者顯示屏，一面旋

轉手動對焦環調整焦距。

該鏡頭也可以透過對焦輔助工具來調整焦距。

對焦

鈕式對焦切換裝置

曝光模式

請遵循照相機的使用說明書設置曝光模式

。

根據拍攝模式，在照相機端設置光圈

。

請注意

，為改善產品

，產品的規格和外觀可能會產生改變

，恕不另

行通知。

※該　　標誌（符合歐洲出口檢驗要求的認證標誌）顯示在包括

　電子零件在內的鏡頭上。該標誌還表明產品符合RoHS指令（

　即歐盟《在電子設備中限制使用某些有害物質指令中規定》）

　的產品環境性能標準。

※該　　標誌是指符合中國RoHS指令（《電子信息產品汙染控

　制管理辦法》）。

功　能

11-16 mm

F2.8

F22

APS-C

多層鍍膜

11 - 13

104°〜82°

0.3 m

1:11.6

前內對焦

77 mm

焦距

最大光圈

最小光圈

適用機型

鏡片鍍膜

鏡片結構

視角

Produktspecifikationer

Varumärke:	Tokina
Kategori:	Lins
Modell:	atx-i 11-16mm F2.8 CF

Behöver du hjälp?

Om du behöver hjälp med Tokina atx-i 11-16mm F2.8 CF ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Lins Tokina Manualer

Tokina atx-i 11-16mm F2.8 CF Bruksanvisning

18 September 2024

Tokina Opera 16-28mm F2.8 FF NAF Bruksanvisning

18 September 2024

Tokina AT-X 24-70 F2.8 PRO FX Bruksanvisning

18 September 2024

Tokina AT-X 107 AF DX NH Fisheye Bruksanvisning

18 September 2024

Tokina AT-X 17-35 F4 PRO FX Bruksanvisning

18 September 2024

Tokina AT-X 107 AF DX Fisheye Bruksanvisning

18 September 2024

Tokina FiRIN 100mm F2.8 FE Sony Bruksanvisning

18 September 2024

Tokina AT-X 124 AF PRO DX II Bruksanvisning

18 September 2024

Tokina 16.5-135mm F3.5-5.6 DX Bruksanvisning

18 September 2024

Tokina 100mm F2.8 Macro D Bruksanvisning

18 September 2024

Lins Manualer

Nyaste Lins Manualer

ARRI Signature Prime Bruksanvisning

26 Oktober 2024

Canon XJ76x9B Digisuper Bruksanvisning

18 Oktober 2024

Sigma 150-500mm f5-6.3 APO DG OS HSM Bruksanvisning

17 Oktober 2024

Nikon AF-S NIKKOR 20mm f/1.8G ED Bruksanvisning

15 Oktober 2024

Canon CJ12ex4.3B Series Bruksanvisning

12 Oktober 2024

MSI MEG X570S ACE MAX Bruksanvisning

10 Oktober 2024

Sigma 17-70mm f/2.8-4 DC Macro OS HSM Bruksanvisning

9 Oktober 2024

Canon XJ80x8.8B Digisuper Bruksanvisning

9 Oktober 2024

Gigabyte B760M K V2 DDR4 Bruksanvisning

8 Oktober 2024

Canon EF 28-300mm f/3.5-5.6L IS USM Bruksanvisning

8 Oktober 2024
