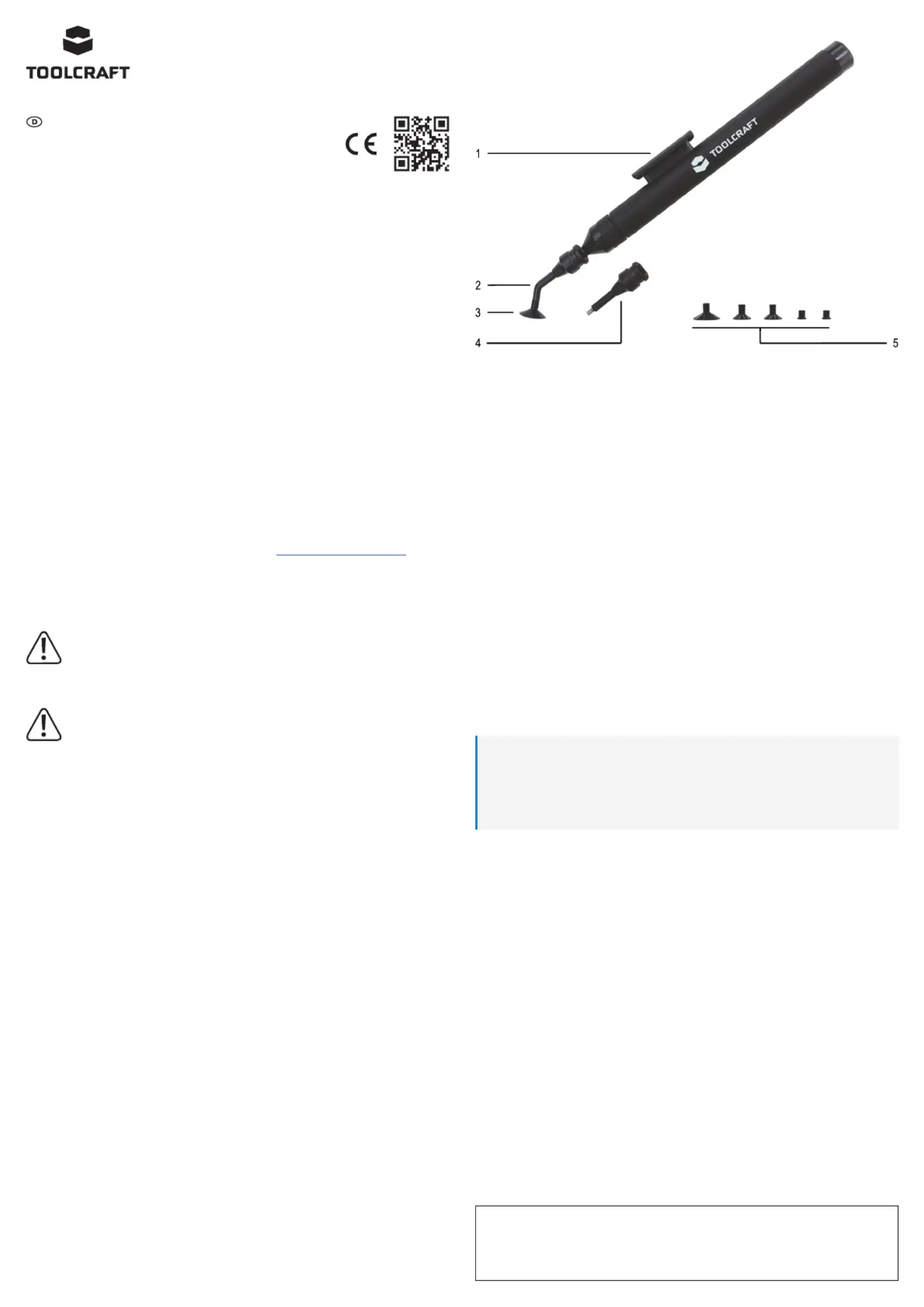

5.6 Bedienelemente

1 Vakuum-Taster

2 Saugdüse, gebogene Ausführung

3 Saugnapf

4 Saugdüse, gerade Ausführung (Ersatzteil)

5 Auswechselbare Saugnäpfe (Ersatzteile)

6 Bedienung

6.1 Saugdüse und Saugnapf anbringen

Bevor Sie das Produkt nutzen können, müssen Sie die gewünschte Saugdüse und Saugnapf

anbringen:

1. Stecken Sie die gewünschte Saugdüse auf die Vakuumpipette.(2/4)

2. Schieben Sie den gewünschten Saugnapf auf die Saugdüse auf.(3/5)

ÆDas Produkt ist einsatzbereit.

6.2 Bauteile anheben und absetzen

Gehen Sie wie folgt vor, um Bauteile anzuheben und wieder abzusetzen:

1. Stellen Sie sicher, dass die Oberäche des Bauteils sauber, plan und ohne Unebenheiten ist.

2. Führen Sie die Vakuumpipette mit dem Saugnapf an das Bauteil.

3. Drücken Sie den Vakuum-Taster (1) und lassen Sie ihn wieder los, um das Bauteil

anzusaugen.

4. Führen Sie das Bauteil vorsichtig an die gewünschte Position.

5. Drücken Sie den Vakuum-Taster erneut, um das Bauteil abzulegen.(1)

7 Reinigung und Pege

Wichtig:

– Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere

chemische Lösungsmittel. Diese können zu Beschädigungen und zu Fehlfunktionen

des Produkts führen.

– Tauchen Sie das Produkt nicht in Wasser.

1. Entfernen Sie die Saugdüse und den Saugnapf vom Produkt.

2. Reinigen Sie alle Einzelteile mit einem feuchten, faserfreien Tuch.

3. Bringen Sie die Saugdüse und den Saugnapf wieder an.

8 Technische Daten

8.1 Umgebungsbedingungen

Betriebstemperatur 0 bis +40 °C ...............................

Betriebsluftfeuchtigkeit <85 % rF .........................

Lagertemperatur 0 bis +40 °C ...................................

Lagerluftfeuchtigkeit <85 % rF .............................

8.2 Andere

Schutz gegen ESD nein ...............................

Abmessungen

Vakuumstift (L x ø) 132,2 x 12 mm ...........................

Gerade Saugdüse (L) 27 mm ......................

Gebogene Saugdüse (L)..................29 mm

Nettogewicht 21 g .........................................

Bruttogewicht 34 g ........................................

Bedienungsanleitung

Vakuumpipette ASP-226

Best.-Nr. 2798028

1 Bestimmungsgemäße Verwendung

Das Produkt dient zur schonenden Handhabung von kleinen Bauteilen wie z. B. Elektronik-

komponenten.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das

Produkt beschädigt werden. Unsachgemäßer Gebrauch kann zu Sachschäden oder anderen

Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder

verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.

Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

2 Lieferumfang

Vakuumpipette

1 x Saugdüse, gerade Ausführung

1 x Saugdüse, gebogene Ausführung

2 x Saugnapf ø 3 mm

2 x Saugnapf ø 7 mm

2 x Saugnapf ø 10 mm

Bedienungsanleitung

3 Neueste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter

oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

4 Symbolerklärung

Folgende Symbole benden sich auf dem Produkt/Gerät oder im Text:

Das Symbol warnt vor Gefahren, die zu Verletzungen führen können.

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten

Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser

Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für

einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine

Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber

hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

5.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie

es von Kindern und Haustieren fern.

Lassen Sie Verpackungsmaterial nicht

achtlos herumliegen. Dieses könnte für

Kinder zu einem gefährlichen Spielzeug

werden.

Falls Sie Fragen haben, die mit diesem

Dokument nicht beantwortet werden

können, wenden Sie sich an unseren

technischen Kundendienst oder an

sonstiges Fachpersonal.

Lassen Sie Wartungs-, Anpassungs-

und Reparaturarbeiten ausschließlich

von einem Fachmann bzw. einer

Fachwerkstatt durchführen.

5.2 Handhabung

Gehen Sie stets vorsichtig mit dem

Produkt um. Stöße, Schläge oder das

Herunterfallen aus geringer Höhe können

das Produkt beschädigen.

5.3 Betriebsumgebung

Setzen Sie das Produkt keiner

mechanischen Beanspruchung aus.

Schützen Sie das Produkt vor extremen

Temperaturen, starken Stößen,

brennbaren Gasen, Dämpfen und

Lösungsmitteln.

Schützen Sie das Produkt vor hoher

Feuchtigkeit und Nässe.

Schützen Sie das Produkt vor direkter

Sonneneinstrahlung.

5.4 Elektrostatische Entladungen

Elektrostatische Entladungen können

elektronische Bauteile beschädigen.

Treffen Sie vor Beginn der Arbeit

Maßnahmen gegen elektrostatische

Entladung.

5.5 Betrieb

Sollte kein sicherer Betrieb mehr

möglich sein, nehmen Sie das Produkt

außer Betrieb und schützen Sie es vor

unbeabsichtigter Verwendung. Sehen

Sie UNBEDINGT davon ab, das Produkt

selbst zu reparieren. Der sichere Betrieb

ist nicht mehr gewährleistet, wenn das

Produkt:

– sichtbare Schäden aufweist,

– nicht mehr ordnungsgemäß

funktioniert,

– über einen längeren Zeitraum unter

ungünstigen Umgebungsbedingungen

gelagert wurde oder

– erheblichen Transportbelastungen

ausgesetzt wurde.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

5.6 Product overview

1 Vacuum button

2 Suction nozzle, curved design

3 Suction cup

4 Suction nozzle, straight design

(spare part)

5 Interchangeable suction cups

(spare parts)

6 Operation

6.1 Attaching the suction nozzle and suction cup

Before you can use the product, you must attach the desired suction nozzle and suction cup

as follows:

1. Place the desired suction nozzle on the vacuum pipette.(2/4)

2. Slide the desired suction cup onto the nozzle.(3/5)

ÆThe product is now ready for use.

6.2 Lifting and releasing components

Follow the steps below to lift and release components:

1. Make sure that the surface of the component is clean and at with no unevenness.

2. Place the vacuum pipette with the suction cup on the component.

3. Press the vacuum button and then release it to suck the component.(1)

4. Carefully move the component to the desired position.

5. Press the vacuum button again to release the component.(1)

7 Cleaning and care

Important:

– Do not use any aggressive cleaning agents, rubbing alcohol or other chemical

solutions. These may damage the product or cause it to malfunction.

– Do not immerse the product in water.

1. Remove the suction nozzle and suction cup from the product.

2. Use a damp, lint-free cloth to clean the individual parts.

3. Replace the suction nozzle and suction cup.

8 Technical data

8.1 Ambient conditions

Operating temperature 0 to +40 °C .........................

Operating humidity <85 % RH ...............................

Storage temperature 0 to +40 °C .............................

Storage humidity <85 % RH ...................................

8.2 Miscellaneous

Protection against ESD No ........................

Dimensions

Vacuum pen (L x ø) 132.2 x 12 mm ..........................

Straight nozzle (L) 27 mm ............................

Curved nozzle (L).............................29 mm

Net weight 21g .............................................

Gross weight 34g .........................................

Operating instructions

ASP-226 Vacuum pipette

Item no. 2798028

1 Intended use

This product is designed for the careful handling of small parts such as electronic components.

Using the product for purposes other than those described above may damage the product.

Improper use can cause damage to property or other hazards.

This product complies with statutory, national and European regulations. For safety and

approval purposes, you must not rebuild and/or modify the product.

Read the operating instructions carefully and store them in a safe place. Make this product

available to third parties only together with the operating instructions.

All company and product names contained herein are trademarks of their respective owners.

2 Delivery content

Vacuum pipette

1 x suction nozzle, straight design

1 x suction nozzle, curved design

2 x suction cup ø 3 mm

2 x suction cup ø 7 mm

2 x suction cup ø 10 mm

Operating instructions

3 Latest product information

Download the latest product information at www.conrad.com/downloads or scan the QR code

shown. Follow the instructions on the website.

4 Description of symbols

The following symbols are on the product/appliance or are used in the text:

The symbol warns of hazards that can lead to personal injury.

5 Safety instructions

Read the operating instructions carefully and especially observe the safety

information. If you do not follow the safety instructions and information on

proper handling, we will assume no liability for any resulting personal injury

or damage to property. Such cases will invalidate the warranty/guarantee.

5.1 General information

This device is not a toy. Keep it out of the

reach of children and pets.

Do not leave packaging material lying

around carelessly. It may become a

dangerous plaything for children.

Should you have any questions or

concerns after reading this document,

please contact our technical support or a

professional technician.

Maintenance, modications and repairs

must be carried out by a technician or a

specialist repair centre.

5.2 Handling

Handle the product carefully. Impact,

shocks or a fall even from a low height can

damage the product.

5.3 Operating environment

Do not expose the product to any

mechanical stress.

Protect the product from extreme

temperatures, strong jolts, ammable

gases, vapours, and solvents.

Protect the product from high humidity and

moisture.

Protect the product from direct sunlight.

5.4 Electrostatic discharges

Electrostatic discharges can damage

electronic components. Take precautionary

measures against electrostatic discharge

before commencing work.

5.5 Operation

If it is no longer possible to operate the

product safely, stop using it and prevent

unauthorised use. DO NOT attempt to

repair the product yourself. Safe operation

can no longer be guaranteed if the

product:

– is visibly damaged,

– is no longer working properly,

– has been stored for extended periods

in poor ambient conditions, or

– has been subjected to any serious

transport-related stress.

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method (e.g. photocopying, microlming or capturing in

electronic data processing systems) requires prior written approval from the publisher. Reprinting, also in part, is

prohibited. This publication reects the technical status at the time of printing.

5.6 Éléments de fonctionnement

1 Bouton d’aspiration

2 Buse d'aspiration, modèle incurvé

3 Ventouse

4 Buse d’aspiration, version droite (pièce de

rechange)

5 Ventouses de remplacement (pièces de

rechange)

6 Utilisation

6.1 Monter la buse d'aspiration et la ventouse

Avant d'utiliser le produit, vous devez monter la buse d'aspiration et la ventouse de votre choix :

1. Insérez la buse d'aspiration souhaitée sur la pipette à vide.(2/4)

2. Insérez la ventouse souhaitée sur la buse d'aspiration.(3/5)

ÆLe produit est maintenant prêt à l'emploi.

6.2 Soulever et déposer des composants

Pour soulever et mettre en place des composants, procédez comme suit :

1. Assurez-vous que la surface du composant est propre, plane et qu’elle ne présente pas

d’irrégularités.

2. Placez la pipette à vide sur le composant à l'aide de la ventouse.

3. Appuyez sur le bouton d’aspiration et relâchez-le pour soulever le composant.(1)

4. Déplacez le composant avec précaution jusqu’à la position souhaitée.

5. Appuyez à nouveau sur le bouton d’aspiration pour déposer le composant.(1)

7 Nettoyage et entretien

Important :

– N’utilisez pas de produits de nettoyage agressifs, d’alcool de nettoyage ou

d’autres solvants chimiques. Ils peuvent endommager le produit et entraîner son

dysfonctionnement.

– Le produit ne doit en aucun cas être plongé dans l'eau.

1. Retirez la buse d'aspiration et la ventouse du produit.

2. Nettoyez chacune des pièces du produit à l’aide d’un chiffon humide non pelucheux.

3. Remettez en place la buse d'aspiration et la ventouse sur le produit.

8 Caractéristiques techniques

8.1 Conditions ambiantes

Température de service 0 à +40 °C ........................

Humidité de fonctionnement ±85 % rF .................

Température de stockage 0 à +40 °C .....................

Humidité de stockage ±85 % rF ...........................

8.2 Autres

Protection contre les décharges

électrostatiques non ....................................

Dimensions

Stylo à vide (L x ø) 132,2 x 12 mm ...........................

Buse d'aspiration droite (L) 27 mm ..............

Buse d'aspiration incurvée (L) 29 mm .........

Poids net 21 g ...............................................

Poids brut 34 g .............................................

Mode d'emploi

Pipette à vide ASP-226

N° de commande 2798028

1 Utilisation prévue

Le produit sert à manipuler avec précaution de petits composants tels que des composants

électroniques.

Si vous utilisez le produit à des ns autres que celles décrites précédemment, vous risquez

de l’endommager. Une utilisation inappropriée peut entraîner des dommages matériels ou

d’autres risques.

Ce produit est conforme aux exigences des normes européennes et nationales en vigueur.

Pour des raisons de sécurité et d’homologation, toute transformation et/ou modication du

produit est interdite.

Lisez attentivement le mode d’emploi et conservez-le dans un endroit sûr. Transmettez toujours

le mode d’emploi avec le produit si vous le donnez à un tiers.

Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont

2 Contenu de l’emballage

Pipette à vide

1 x buse d’aspiration, modèle droit

1 x buse d'aspiration, modèle incurvé

2 x ventouse ø 3 mm

2 x ventouse ø 7 mm

2 x ventouse ø 10 mm

Mode d’emploi

3 Dernières informations sur le produit

Téléchargez les modes d’emploi actualisés via le lien www.conrad.com/downloads ou scannez

le code QR illustré. Suivez les instructions gurant sur le site internet.

4 Explication des symboles

Les symboles suivants se trouvent sur le produit/l’appareil ou dans le texte :

Le symbole vous avertit des dangers pouvant entraîner des blessures corporelles.

5 Consignes de sécurité

Lisez attentivement le mode d’emploi dans son intégralité, en étant

particulièrement attentif aux consignes de sécurité. Nous déclinons toute

responsabilité en cas de dommages corporels ou matériels résultant du

non-respect des consignes de sécurité et des informations relatives à la

manipulation correcte contenues dans ce manuel. De tels cas entraînent

l’annulation de la garantie.

5.1 Généralités

Ce produit n’est pas un jouet. Gardez-

le hors de portée des enfants et des

animaux domestiques.

Ne pas laisser le matériel d'emballage

sans surveillance. Cela pourrait constituer

un jouet très dangereux pour les enfants.

Si vous avez des questions auxquelles

ce document ne répond pas, veuillez

contacter notre service technique ou autre

personne qualiée.

Toute opération d’entretien, de réglage

ou de réparation doit être exclusivement

effectuée par un spécialiste ou un atelier

spécialisé.

5.2 Manipulation

Manipulez le produit avec précaution. Les

chocs, les coups ou les chutes, même de

faible hauteur, peuvent endommager le

produit.

5.3 Cadre de fonctionnement

N’exposez pas le produit à des contraintes

mécaniques.

Gardez le produit à l’abri de températures

extrêmes, de chocs violents, de gaz

inammables, de vapeurs et de solvants.

Protégez le produit contre une humidité

élevée et l'eau.

Protégez le produit de la lumière directe

du soleil.

5.4 Décharges électrostatiques

Les décharges électrostatiques

peuvent endommager les composants

électroniques. Avant de commencer le

travail, prenez des mesures de précaution

contre les décharges électrostatiques.

5.5 Mise en service

Si une utilisation en toute sécurité n’est

plus possible, cessez d’utiliser le produit

et protégez-le contre toute utilisation

accidentelle. Veillez IMPÉRATIVEMENT

à ne pas réparer le produit vous-même.

Une utilisation en toute sécurité n’est plus

garantie si le produit :

– présente des dommages visibles,

– ne fonctionne plus correctement,

– a été rangé dans des conditions

inadéquates sur une longue durée, ou

– a été transporté dans des conditions

très rudes.

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

saisie dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de

le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.

Produktspecifikationer

Varumärke:	Toolcraft
Kategori:	Lödmaskin
Modell:	ASP-226
Färg på produkten:	Zwart
Vikt:	230 g
Sladdlängd:	1.5 m
Förpackningens vikt:	500 g
Förpackningens bredd:	61 mm
Djuppackning:	162.6 mm
Förpackningshöjd:	177.8 mm
Användarmanual:	Ja
LED-indikatorer:	Ja
Nuvarande:	0.5 A
Videolägen som stöds:	480i, 480p, 720p, 1080i, 1080p
Maximal upplösning:	1920 x 1080 Pixels
Inkluderar AC-adapter:	Ja
Ursprungsland:	Taiwan
Certifiering:	Taa, RoHS
Full HD:	Ja
HDCP:	Ja
Maximal uppdateringshastighet:	60 Hz
Anslutning för nätadapter:	Ja
Grafikupplösningar som stöds:	640 x 480 (VGA), 800 x 600 (SVGA), 1024 x 768 (XGA), 1600 x 1200 (UXGA), 1920 x 1080 (HD 1080)
Plug and play:	Ja
Förvaringstemperatur:	-20 - 60 °C
Ström LED:	Ja
Förvaringsfuktighet:	20 - 90 procent
Utström:	2 A
Spännande:	5 V
Mått (B x D x H):	114 x 64 x 28 mm
Video av:	2x DVI
Videoanslutning:	DVI
(Ytter) huvudpaketets höjd:	200.7 mm
(Ytter) huvudförpackningens bredd:	175.3 mm
(Ytter) huvudförpackningens bruttovikt:	5310 g
(Ytre) huvudpaketets längd:	571.5 mm
Kvantitet per (yttre) huvudkartong:	10 stuk(s)
AC-ingångsspänning:	100-240 V
AC-ingångsfrekvens:	50 - 60 Hz
Drifttemperatur (TT):	0 - 40 °C
Relativ luftfuktighet i drift (VV):	20 - 90 procent
Harmoniserad systemkod (HS):	8525.50.3035
GTIN (EAN/UPC) nummer (yttre) huvudförpackning:	10037332156744
Antal videoportar:	3
Antal ljudportar:	3
